【机械行业标准(JB)】 电线电缆专用设备 产品类别划分与代号

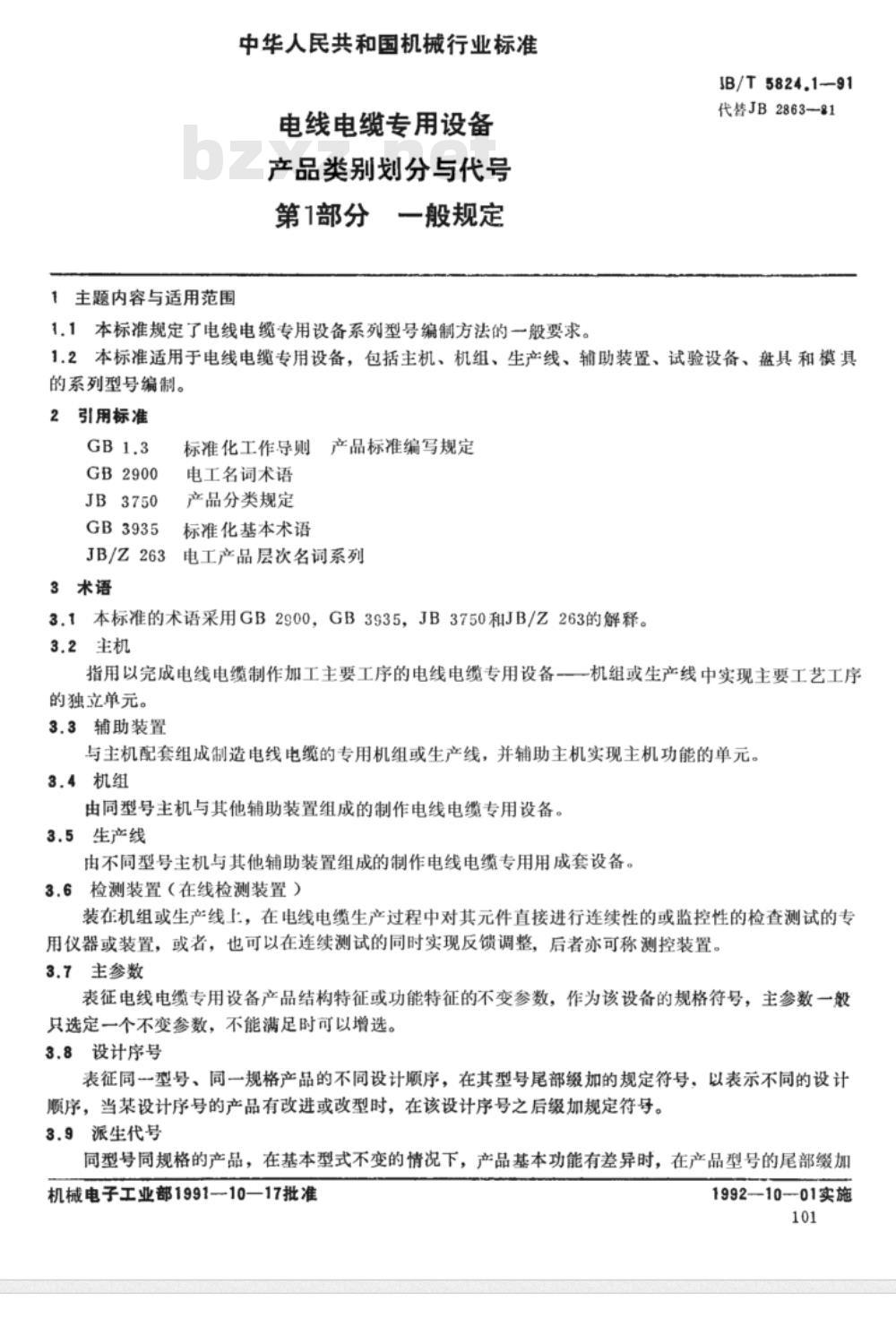

1 主题内容与适用范围 本标准规定了电线电缆专用设备系列型号编制方法的一般要求。JB/T5824.1-91 代替JB2863-81 1.2 本标准适用于电线电缆专用设备，包括主机、机组、生产线、辅助装置、试验设备、盘具和模具的系列型号编制。 2 引用标准 GB1.3 GB2900 JB3750 GB3935 JB/Z263 3 术语 本标准的术语采用GB2900、GB3935、JB3750和JB/Z263的解释。 3.1 主机 指用以完成电线电缆制作加工主要工序的电线电缆专用设备一机组或生产线中实现主要工艺工序的独立单元。 3.2 辅助装置 与主机配套组成制造电线电缆的专用机组或生产线，并辅助主机实现主机功能的单元。 3.3 机组 由同型号主机与其他辅助装置组成的制作电线电缆专用设备。 3.4 生产线 由不同型号主机与其他辅助装置组成的制作电线电缆专用成套设备。 3.5 检测装置（在线检测装置） 装在机组或生产线上，在电线电缆生产过程中对其元件直接进行连续性或监控性检查测试的专用仪器或装置，或者，也可以在连续测试的同时实现反馈调整，后者亦可称测控装置。 3.6 主参数 表征电线电缆专用设备产品结构特征或功能特征的不变参数，作为该设备的规格符号，主参数一般只选定一个不变参数，不能满足时可以增选。 3.7 设计序号 表征同一型号、同一规格产品的不同设计顺序，在其型号尾部缀加的规定符号：以表示不同的设计顺序，当某设计序号的产品有改进或改型时，在该设计序号之后缀加规定符号。 3.8 派生代号 同型号同规格的产品，在基本型式不变的情况下，产品基本功能有差异时，在产品型号的尾部加规定的符号。 3.9 组合代号 同型号同规格的机组或生产线，在主参数不变的情况下，仅改变辅助装置的规格或组合数量、位置时，在其规格，即产品标记中第二部分的尾部缀加规定符号，以表示不同的组合。 4 产品层次系列 4.1 产品层次的确定应符合JB/Z263规定。根据电线电缆专用设备的特点，其产品层次如表1规定。 4.2 产品层次系列名称 电线电缆专用设备产品类种分为四级：类、系列、型和规格。特殊者允许为三级：类、型、规格。类：根据电缆产品的加工工艺特征和设备产品的主要功能特征划分。系列：在同类产品中按产品的工作原理或结构特征或加工对象特征划分。型：在同一系列产品中按产品的结构型式划分，在基型产品基础上，可以有派生产品。规格：在同一系列或同一型式产品中按其主参数划分。 5 产品型号 5.1 产品型号由表明产品类、系列和型式技术特征的简明符号组成。系列型号：由表明产品类别和系列的符号组成。产品型号：由表明产品类别、系列和型式的符号组成。型号字符为大写拉丁字母，一般应不超过4个字符，“I”和“0”字母不得使用，也不得加脚注或角注。派生型的符号为大写拉丁字母，依字序顺加。 5.2 型号字符含义应符合表2规定，类别、系列和型式的划分参见本标准第3～6章。 6 设计序号 6.1 设计序号在产品型号的尾部缀加一格线“二”和阿拉伯数字组成。 6.2 设备改进或改型的代号由符号“／”和阿拉伯数字组成。 7 产品规格 7.1 表示产品规格的主参数为阿拉伯数字，不得使用罗马数字或其他数字。规格代号中允许使用半格线“－”和“+”符号，“×”号原则上不得使用。 8 组合代号 组合代号由大写拉丁字母加括号组成。
