【机械行业标准(JB)】 涂装用高压静电发生器

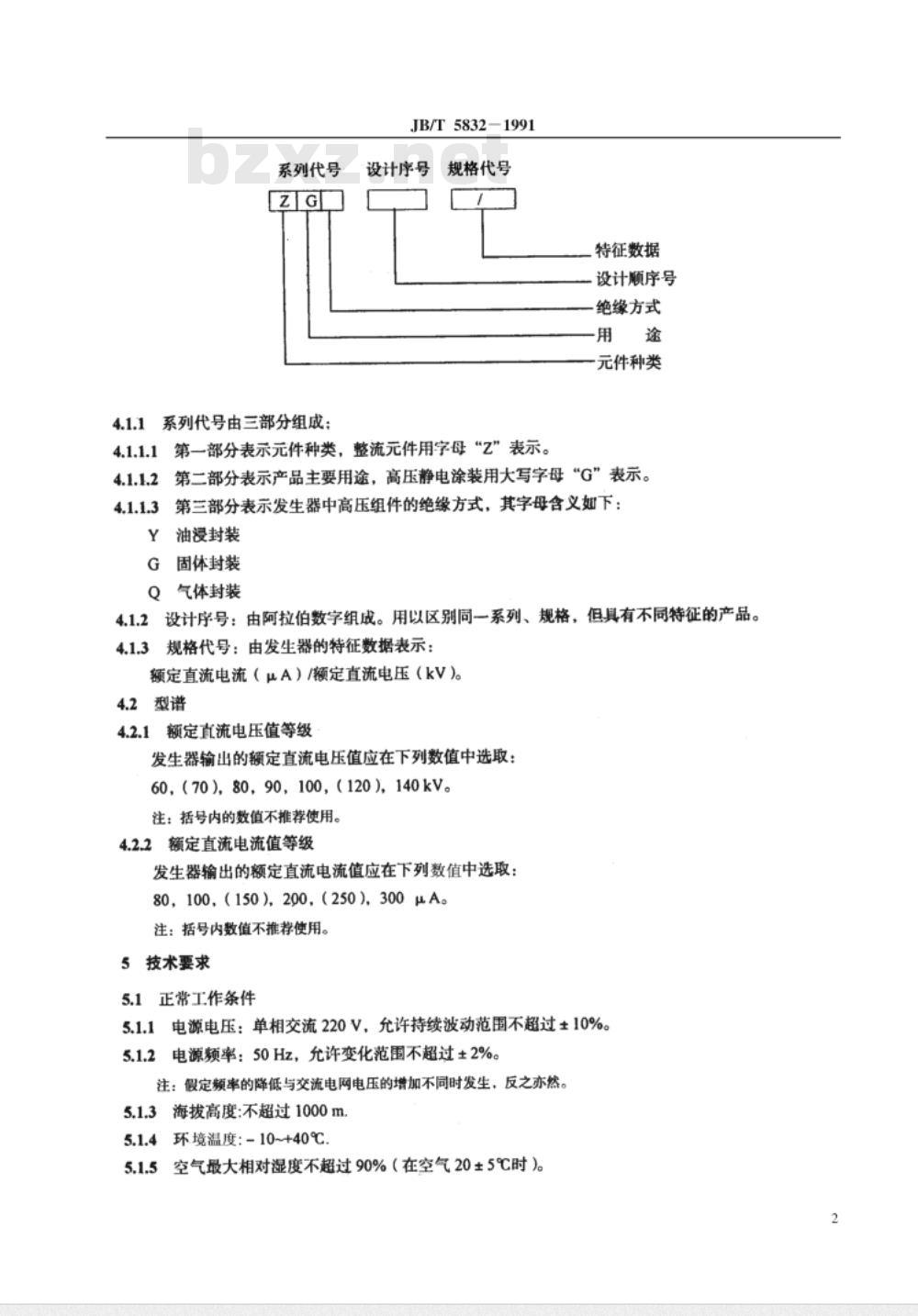

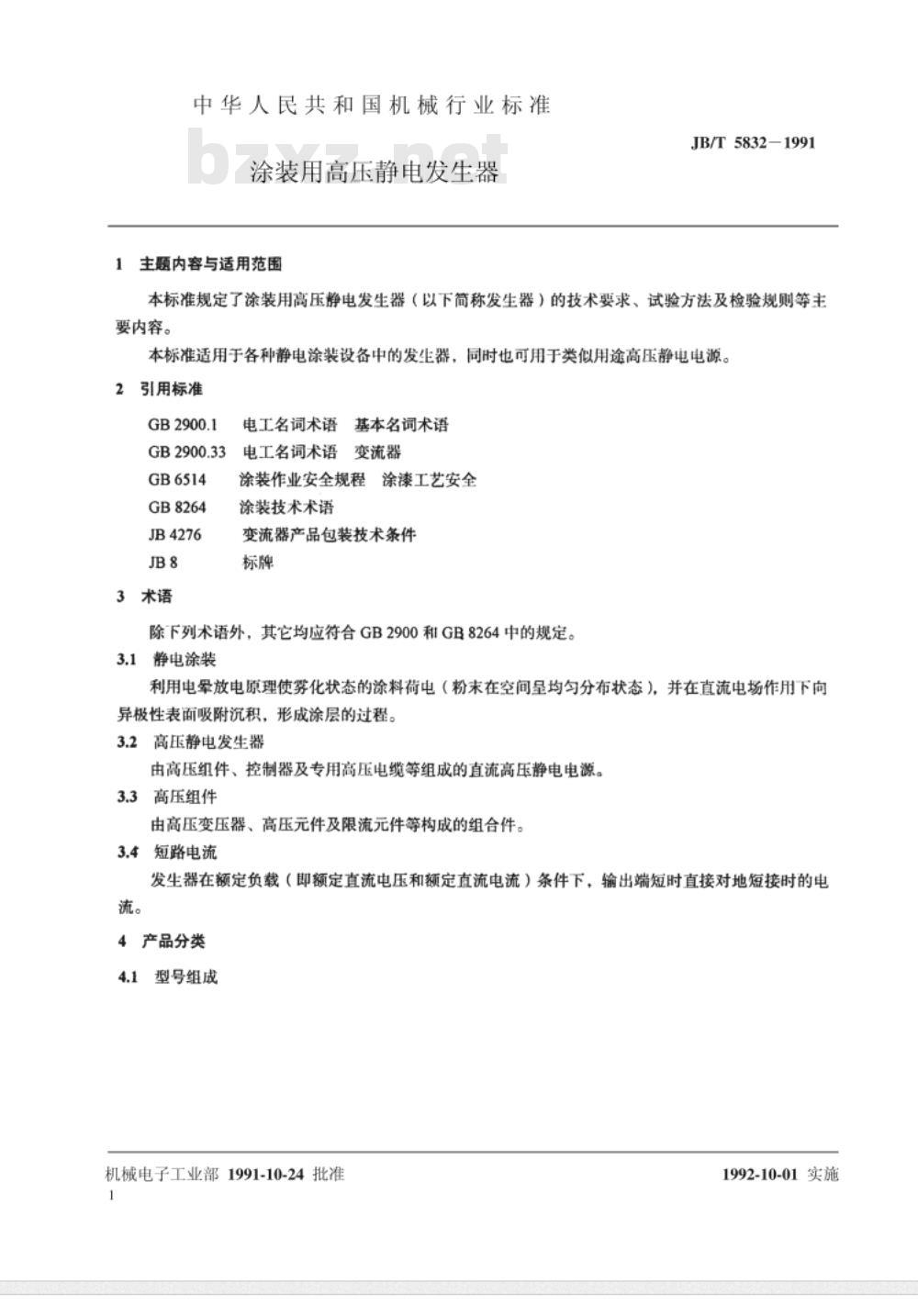

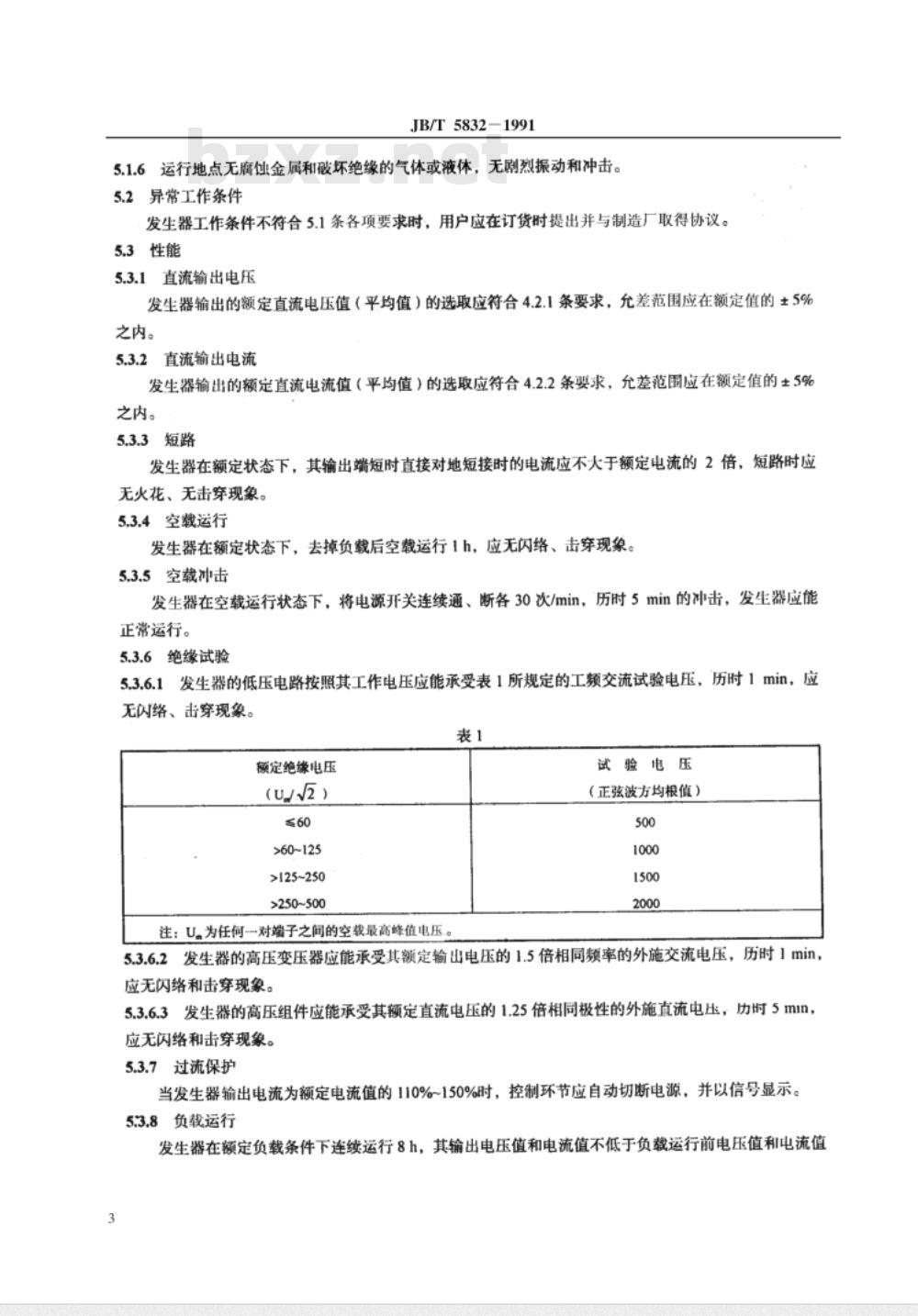

中华人民共和国机械行业标准 JB/T 5832-1991 涂装用高压静电发生器 1991-10-24发布 中华人民共和国机械电子工业部1992-10-01实施 1 主题内容与适用范围 1.1 本标准规定了涂装用高压静电发生器（以下简称发生器）的技术要求、试验方法及检验规则等主要内容。 1.2 本标准适用于各种静电涂装设备中的发生器，同时也可用于类似用途高压静电电源。 2 引用标准 GB2900.1、GB2900.33、GB6514、GB8264、JB4276、JB8 3 术语 3.1 静电涂装：利用电晕放电原理使雾化状态的涂料荷电，并在直流电场作用下向异极性表面吸附沉积，形成涂层的过程。 3.2 高压静电发生器：由高压组件、控制器及专用高压电缆等组成的直流高压静电电源。 3.3 高压组件：由高压变压器、高压元件及限流元件等构成的组合件。 3.4 短路电流：发生器在额定负载条件下，输出端短时直接对地短接时的电流。 4 产品分类 4.1 型号组成 4.1.1 系列代号：由三部分组成；第一部分表示元件种类，整流元件用字母“乙”表示；第二部分表示产品主要用途，高压静电涂装用大写字母“G”表示；第三部分表示发生器中高压组件的绝缘方式，字母含义如下：Y为油浸封装，G为固体封装，Q为气体封装。 4.1.2 设计序号：由阿拉伯数字组成，用以区别同一系列、规格但具有不同特征的产品。 4.1.3 规格代号：由发生器的特征数据表示：额定直流电流（μA）/额定直流电压（kV）。 4.2 型谱 4.2.1 额定直流电压值等级：发生器输出的额定直流电压值应在下列数值中选取：60、70、80、90、100、120、140kV。 4.2.2 额定直流电流值等级：发生器输出的额定直流电流值应在下列数值中选取：80、100、150、200、250、300μA。 5 技术要求 5.1 正常工作条件 5.1.1 电源电压：单相交流220V，允许持续波动范围不超过±10%。 5.1.2 电源频率：50Hz，允许变化范围不超过±2%。 5.1.3 海拔高度：不超过1000m。 5.1.4 环境温度：-10~+40℃。 5.1.5 空气最大相对湿度不超过90%（在空气20±5℃时）。 5.1.6 运行地点无腐蚀金属和破坏绝缘的气体或液体，无剧烈振动和冲击。 5.2 异常工作条件 发生器工作条件不符合5.1条各项要求时，用户应在订货时提出并与制造厂取得协议。 5.3 性能 5.3.1 直流输出电压：发生器输出的额定直流电压值（平均值）的选取应符合4.2.1条要求，允差范围应在额定值的±5%之内。 5.3.2 直流输出电流：发生器输出的额定直流电流值（平均值）的选取应符合4.2.2条要求，允差范围应在额定值的±5%之内。 5.3.3 短路：发生器在额定状态下，其输出端短时直接对地短接时的电流应不大于额定电流的2倍，短路时应无火花、无击穿现象。 5.3.4 空载运行：发生器在额定状态下，去掉负载后空载运行1小时，应无闪络、击穿现象。 5.3.5 空载冲击：发生器在空载运行状态下，将电源开关连续通、断各30次/分钟，历时5分钟的冲击，发生器应能正常运行。 5.3.6 绝缘试验：发生器的低压电路按照其工作电压应能承受表1所规定的工频交流试验电压，历时1分钟，应无闪络、击穿现象。 表1 额定绝缘电压 | 额定电压(UN2) | ≤60 | >60~125 | >125~250 | >250~500 | |----------------|-----|---------|----------|----------| | 试验电压（V）| 500 | 1000 | 1500 | 2000 | 5.3.6.2 发生器的高压变压器应能承受其额定输出电压的1.5倍相同频率的外施交流电压，历时1分钟，应无闪络和击穿现象。 5.3.6.3 发生器的高压组件应能承受其额定直流电压的1.25倍相同极性的外施。
