【机械行业标准(JB)】 电力整流模块MDQ系列5A以上单相桥式整流模块

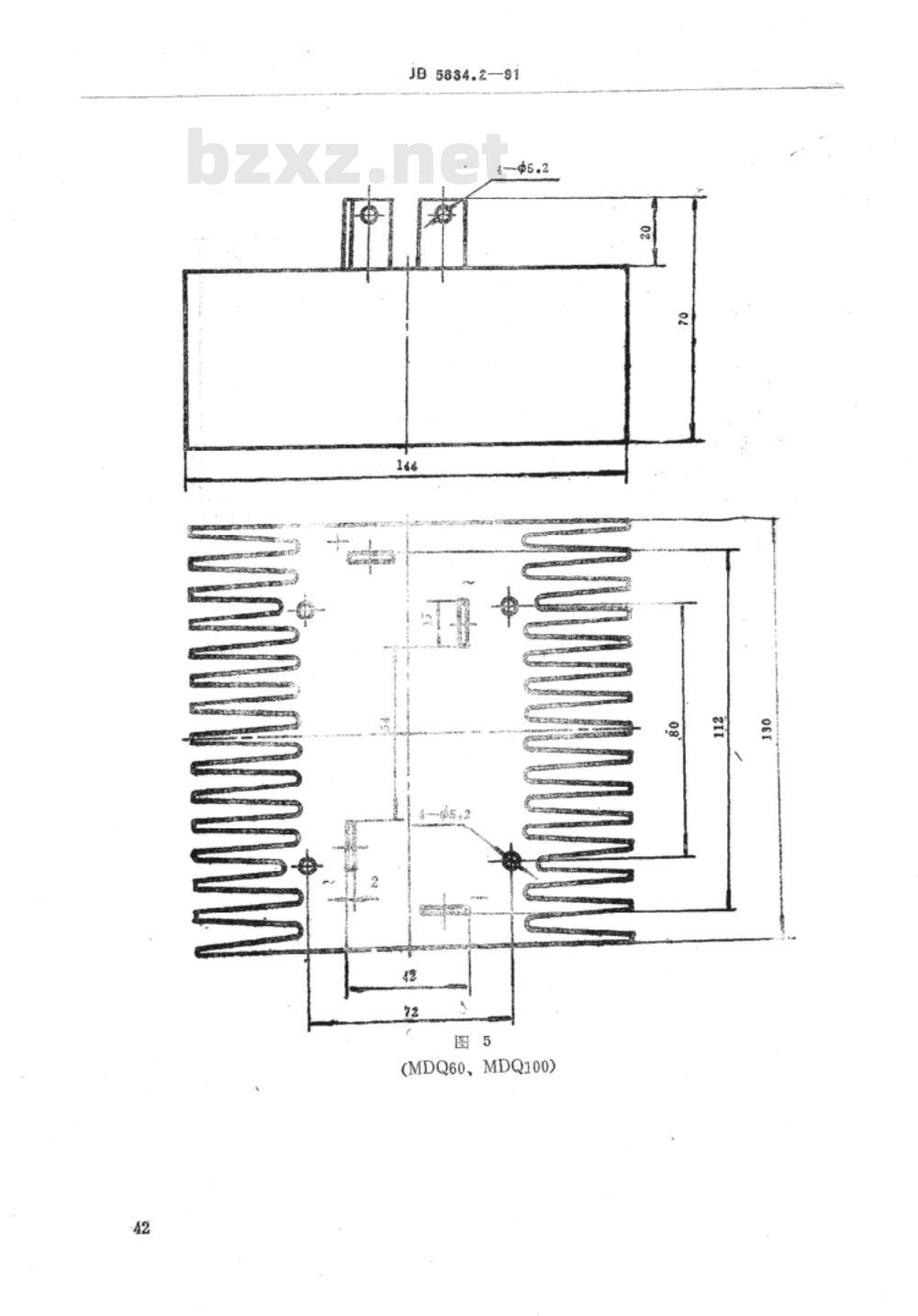

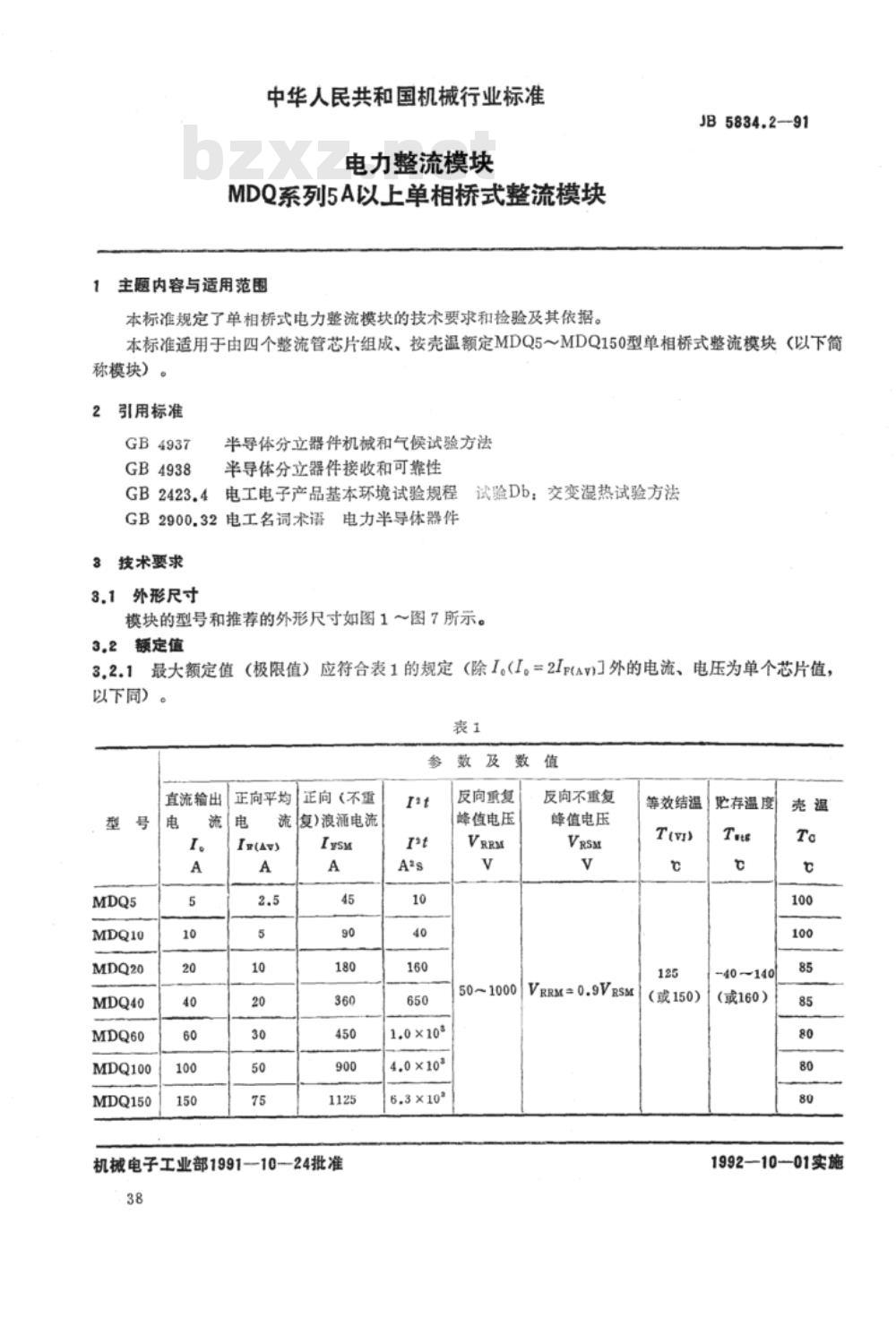

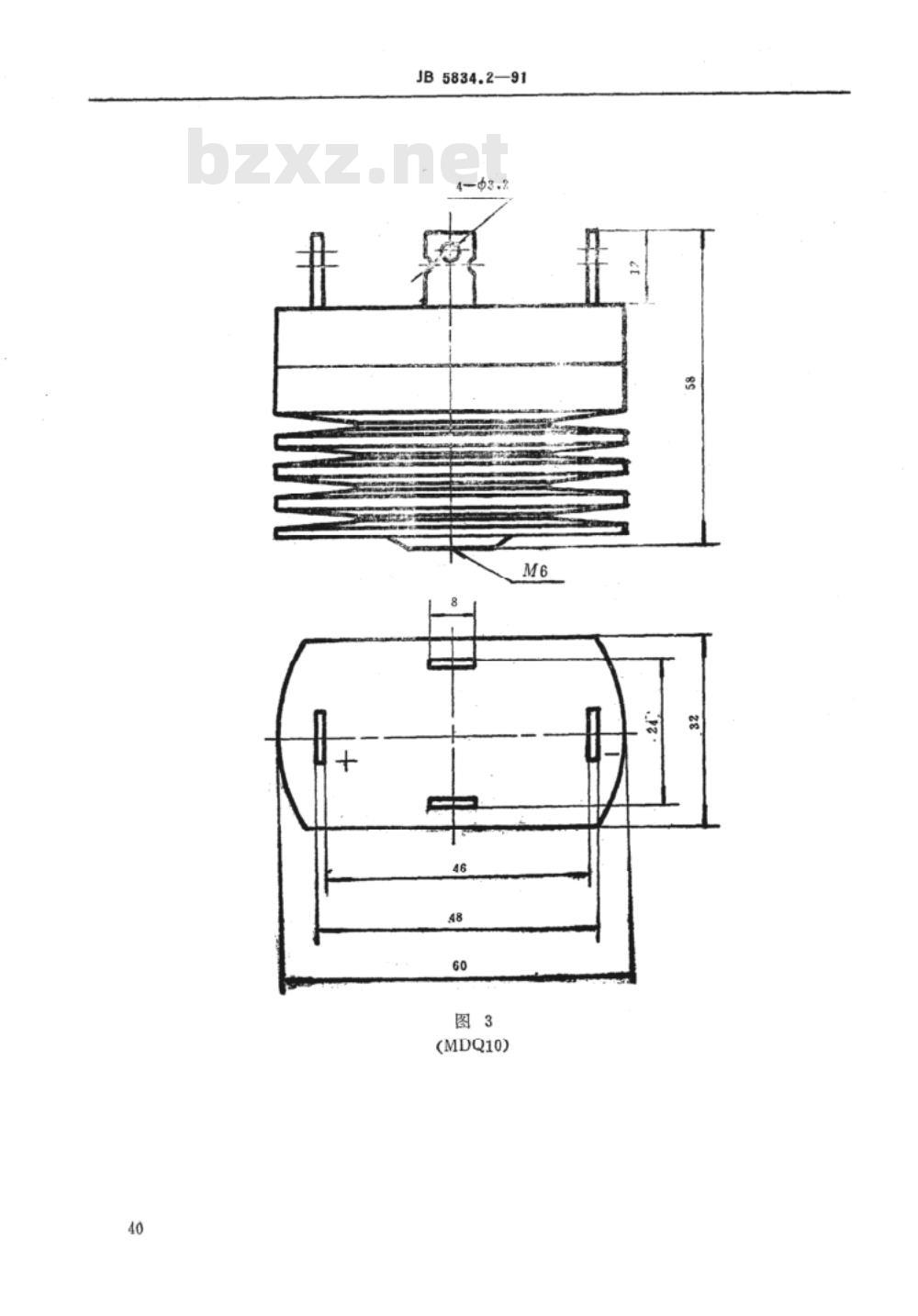

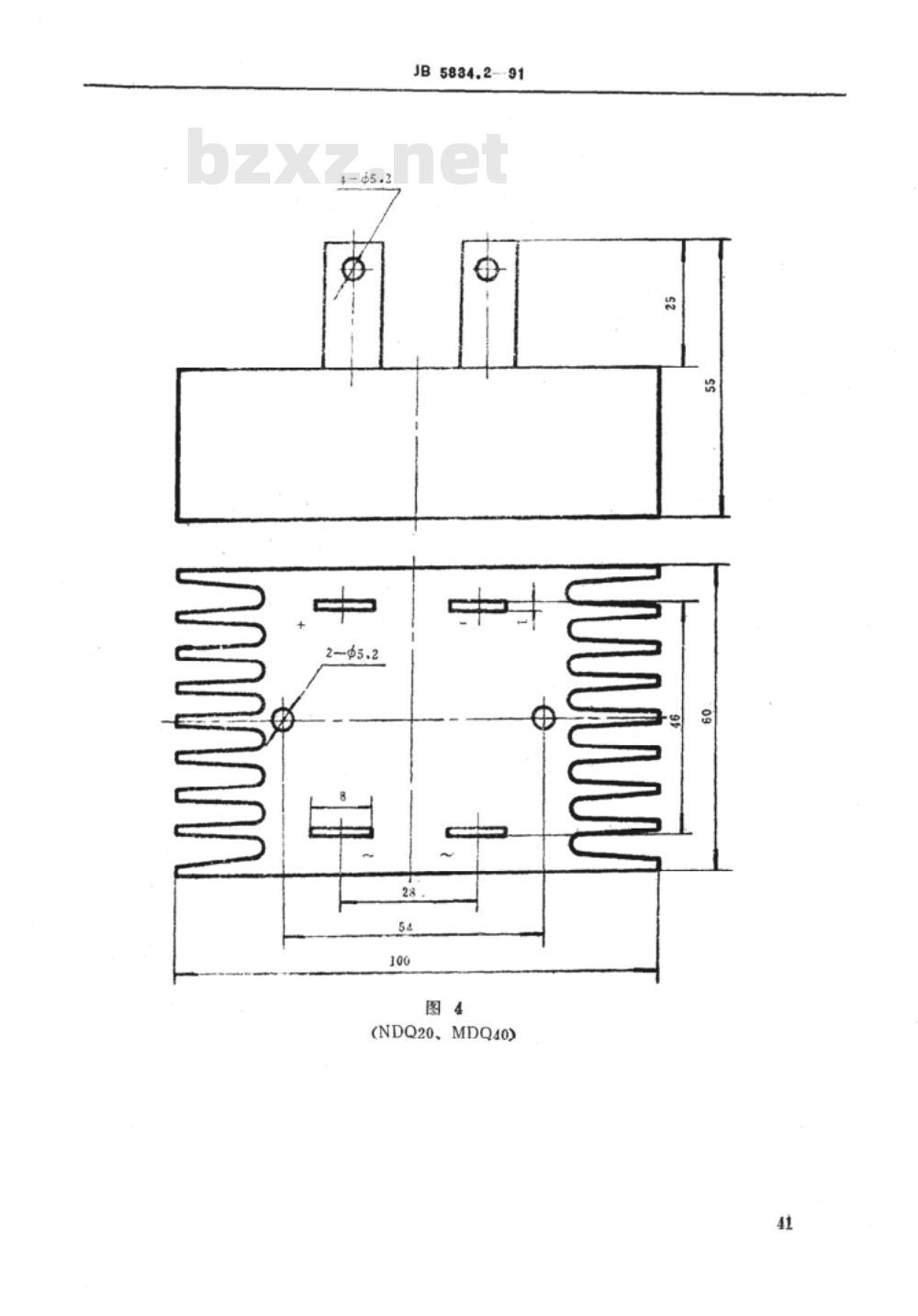

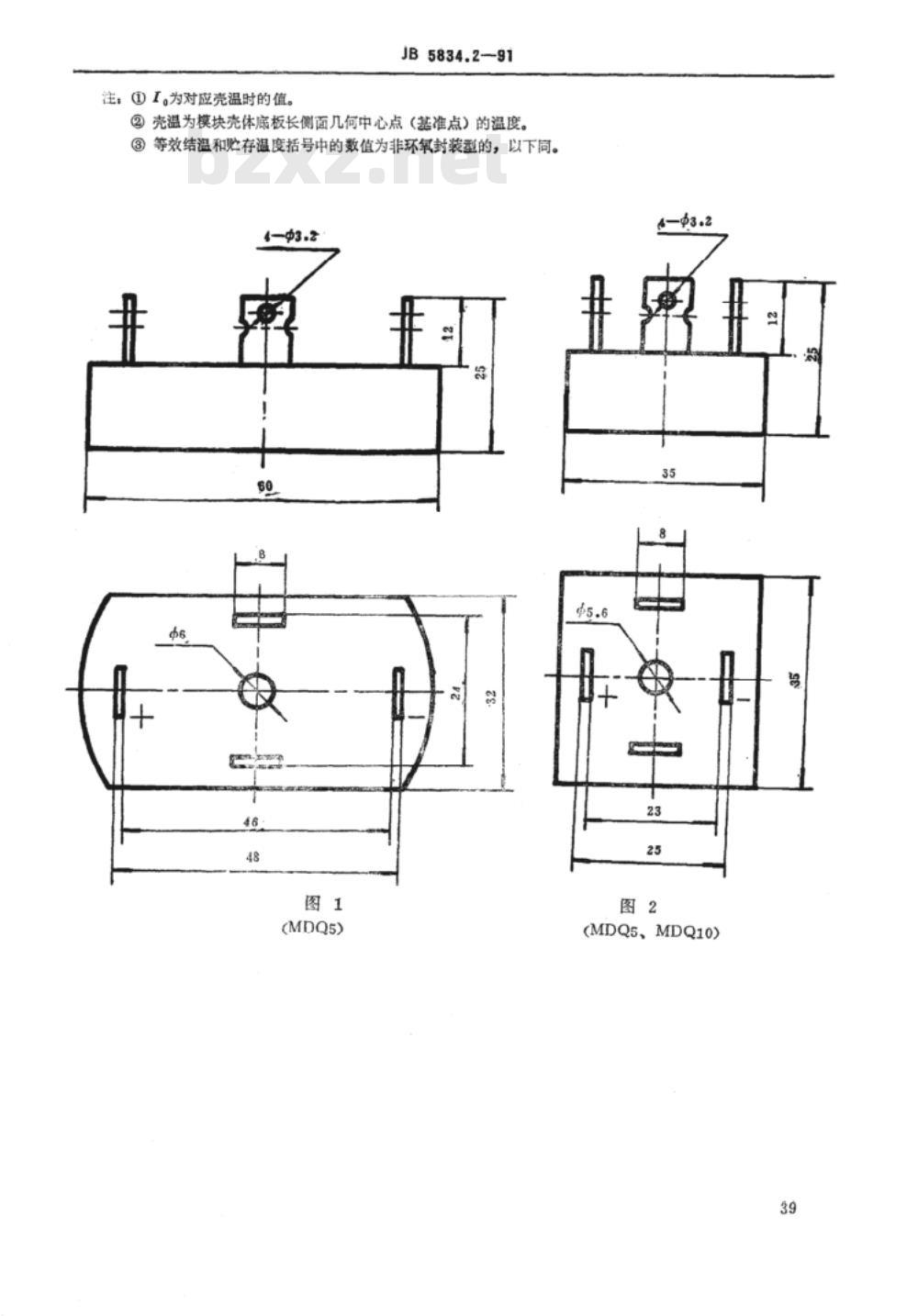

中华人民共和国机械行业标准 JB/T 5834.2-91 单相桥式整流模块 MDQ系列 5A 以上单相桥式整流模块 1 主题内容与适用范围 本标准规定了单相桥式电力整流模块的技术要求和检验方法，适用于由四个整流管芯片组成、按壳温额定的MDQ5～MDQ150型单相桥式整流模块（以下简称模块）。 2 引用标准 GB4937 半导体分立器件机械和气候试验方法 GB4938 半导体分立器件接收和可靠性 GB2423.4 电工电子产品基本环境试验规程 GB2900.32 电工名词术语 电力半导体器件 3 技术要求 3.1 外形尺寸 模块的型号和推荐的外形尺寸如图1～图7所示。 3.2 额定值 3.2.1 最大额定值（极限值）应符合表1的规定，除I（I = 2Ip(Av)）外的电流、电压为单个芯片值。 表1 参数及数值 | 型号 | 电流 (A) | 正向平均电流 (A) | 正向浪涌电流 (A) | 反向重复峰值电压 (V) | 反向不重复峰值电压 (V) | 等效结温 (°C) | 贮存温度 (°C) | |---------|----------|------------------|------------------|---------------------|---------------------|---------------|----------------| | MDQ5 | 5 | 2.5 | 45 | 50~1000 | 50~1000 | 125(或150) | -40~140 | | MDQ10 | 10 | 5 | 90 | 50~1000 | 50~1000 | 125(或150) | -40~140 | | MDQ20 | 20 | 10 | 180 | 50~1000 | 50~1000 | 125(或150) | -40~140 | | MDQ40 | 40 | 20 | 360 | 50~1000 | 50~1000 | 125(或150) | -40~140 | | MDQ60 | 60 | 30 | 450 | 50~1000 | 50~1000 | 125(或150) | -40~140 | | MDQ100 | 100 | 50 | 900 | 50~1000 | 50~1000 | 125(或150) | -40~140 | | MDQ150 | 150 | 75 | 1125 | 50~1000 | 50~1000 | 125(或150) | -40~140 | 3.2.2 额定反向重复峰值电压（VRRM）按表2分级。 表2 VRRM 数级 | 级数 | VRRM (V) | |------|----------| | 50 | 700 | | 100 | 800 | | 200 | 900 | | 300 | 1000 | | 400 | 1200 | | 500 | 1400 | 3.3 特性值 特性值应符合表3规定。 表3 参数及数值 | 型号 | 正向峰值电压 (V) | 反向重复峰值电流 (mA) | 结壳热阻 (Rjc) | |---------|------------------|-----------------------|----------------| | MDQ5 | 100 | 8 | 6.0 | | MDQ10 | 200 | 10 | 4.0 | | MDQ20 | 300 | 15 | 2.0 | | MDQ40 | 400 | 15 | 1.4 | | MDQ60 | 500 | 15 | 1.0 | | MDQ100 | 600 | 20 | 0.6 | | MDQ150 | 700 | 25 | 0.45 | 4 检验规则 4.1 逐批（A组）检验 A组检验按表4规定。 表4 分组 | 分组 | 检验项目 | 检验方法 | |------|------------|-----------| | A1 | 外观检查 | 正常照明下目视检查 | | A2a | 电性检验 | 按标准方法检验 | | A2b | 功能检验 | 按附录B中B1条检验 | | A3 | 绝缘电压检验 | 正弦波，50Hz，电压2000V，维持时间1分钟 |
