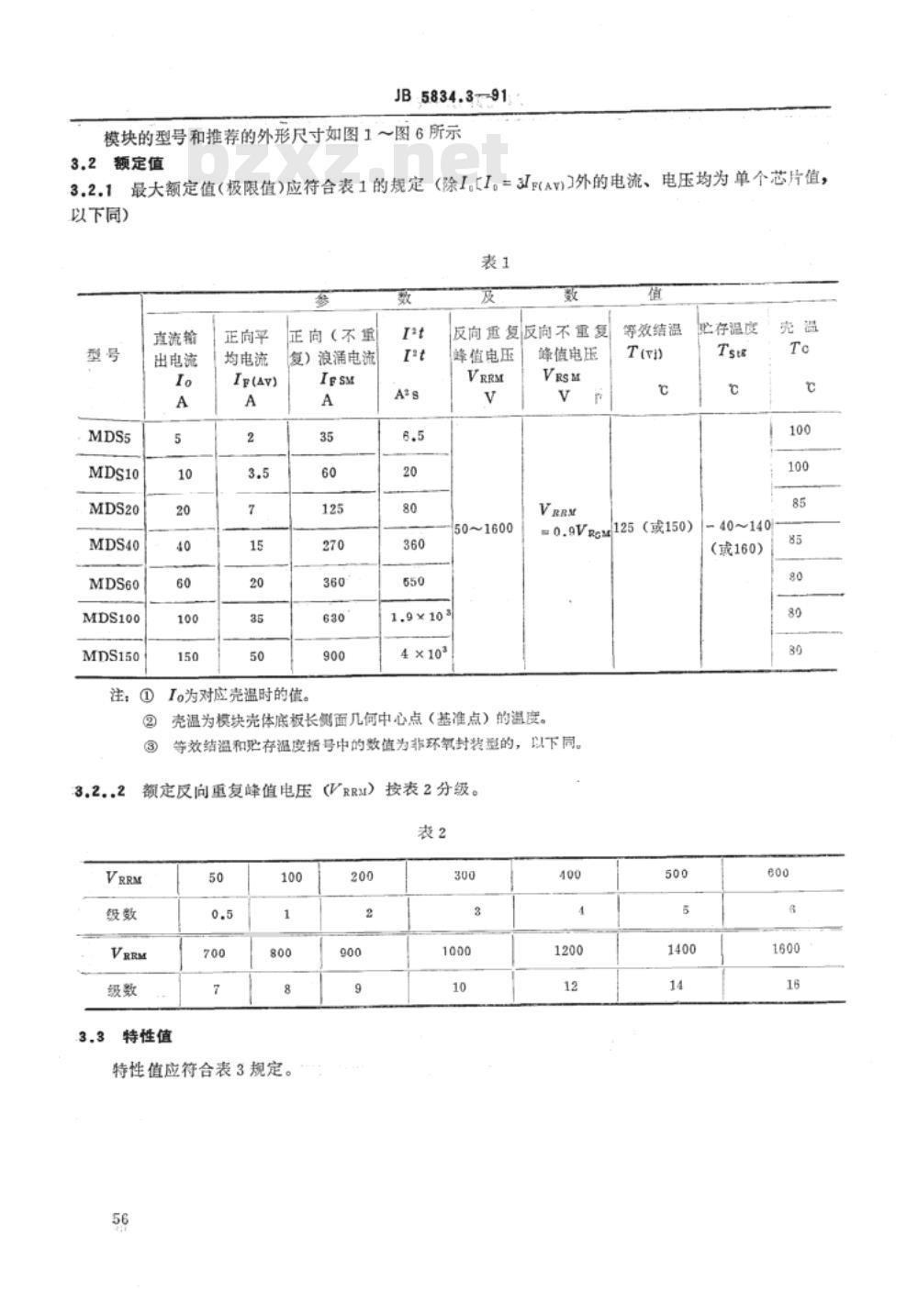

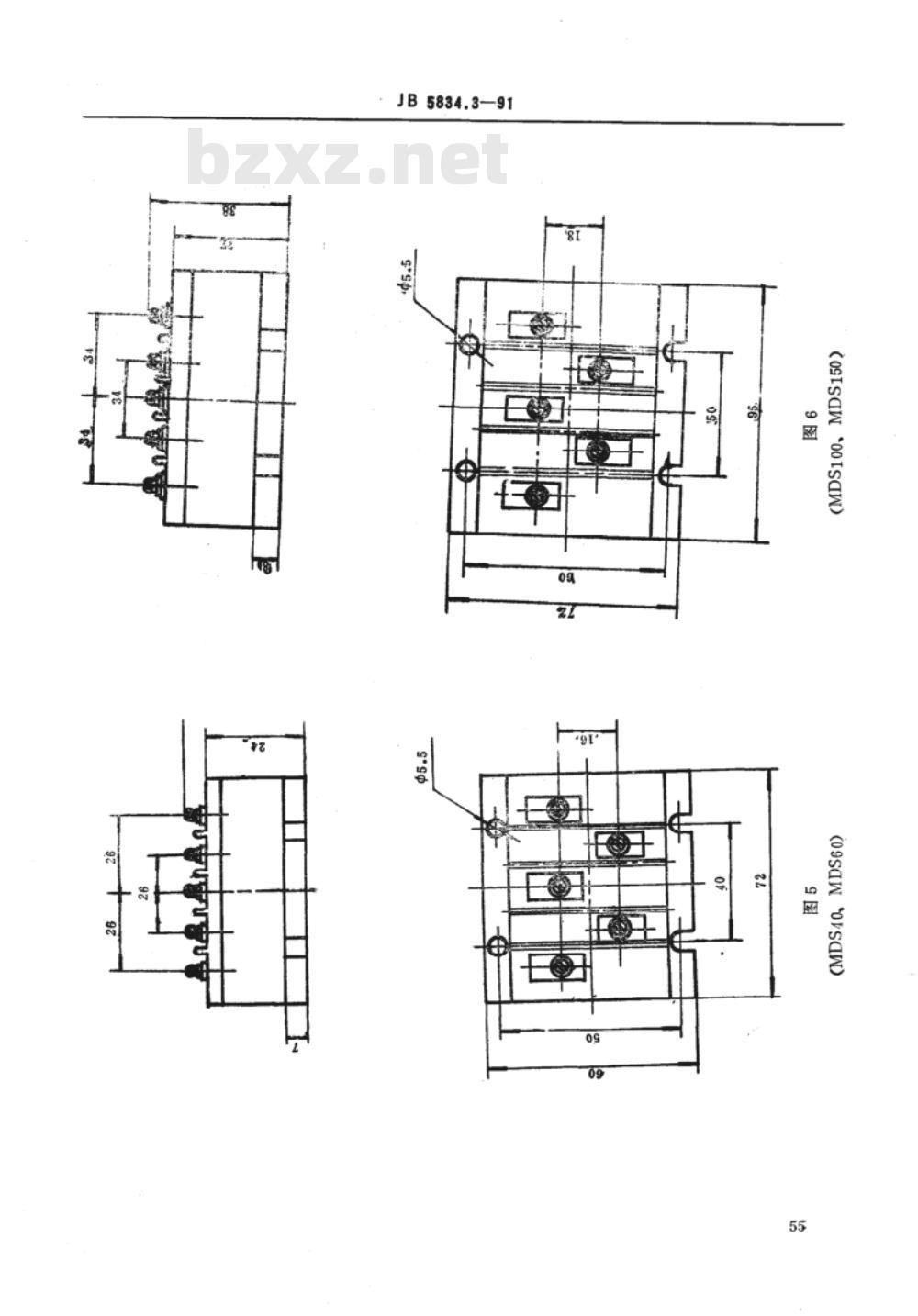

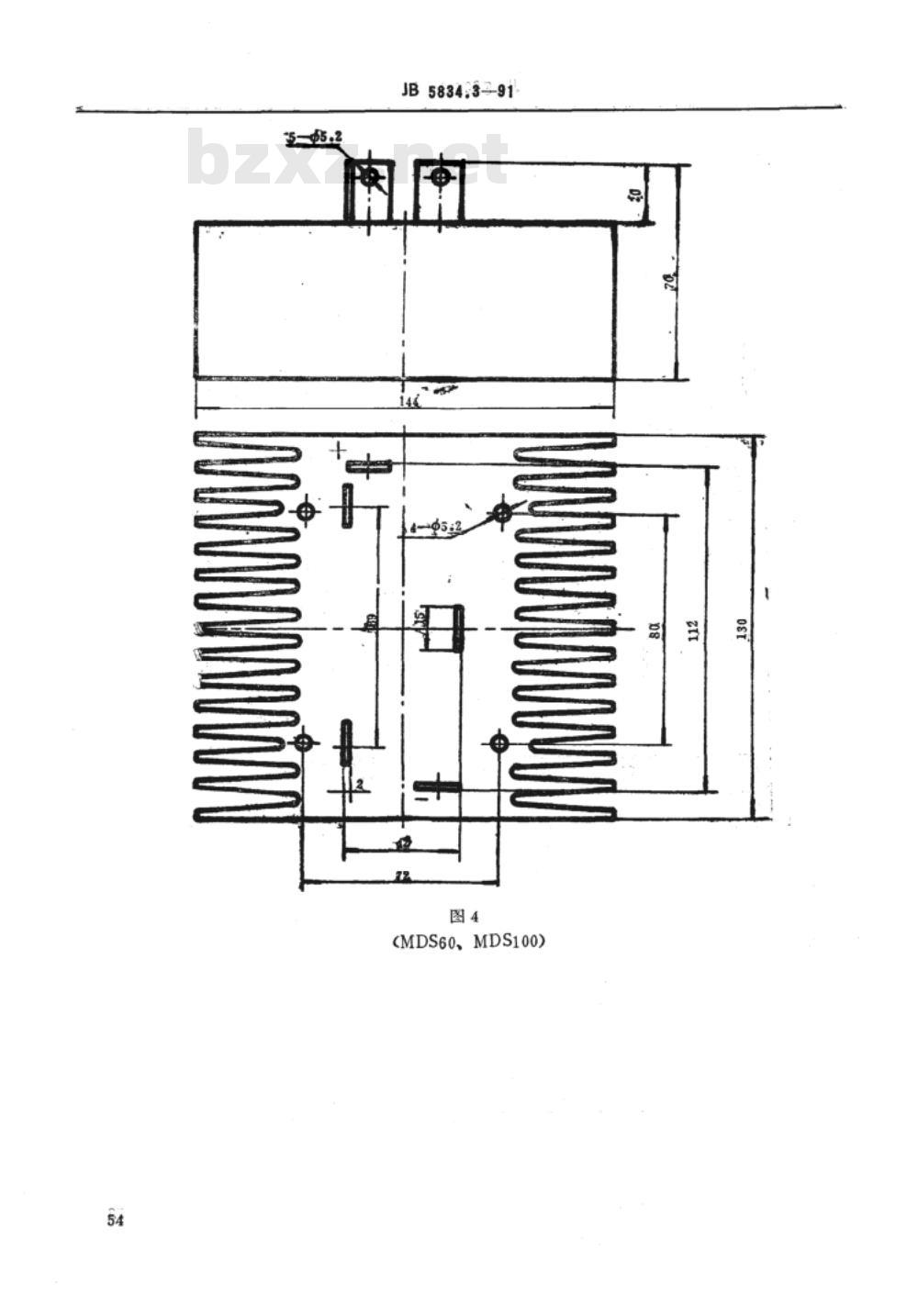

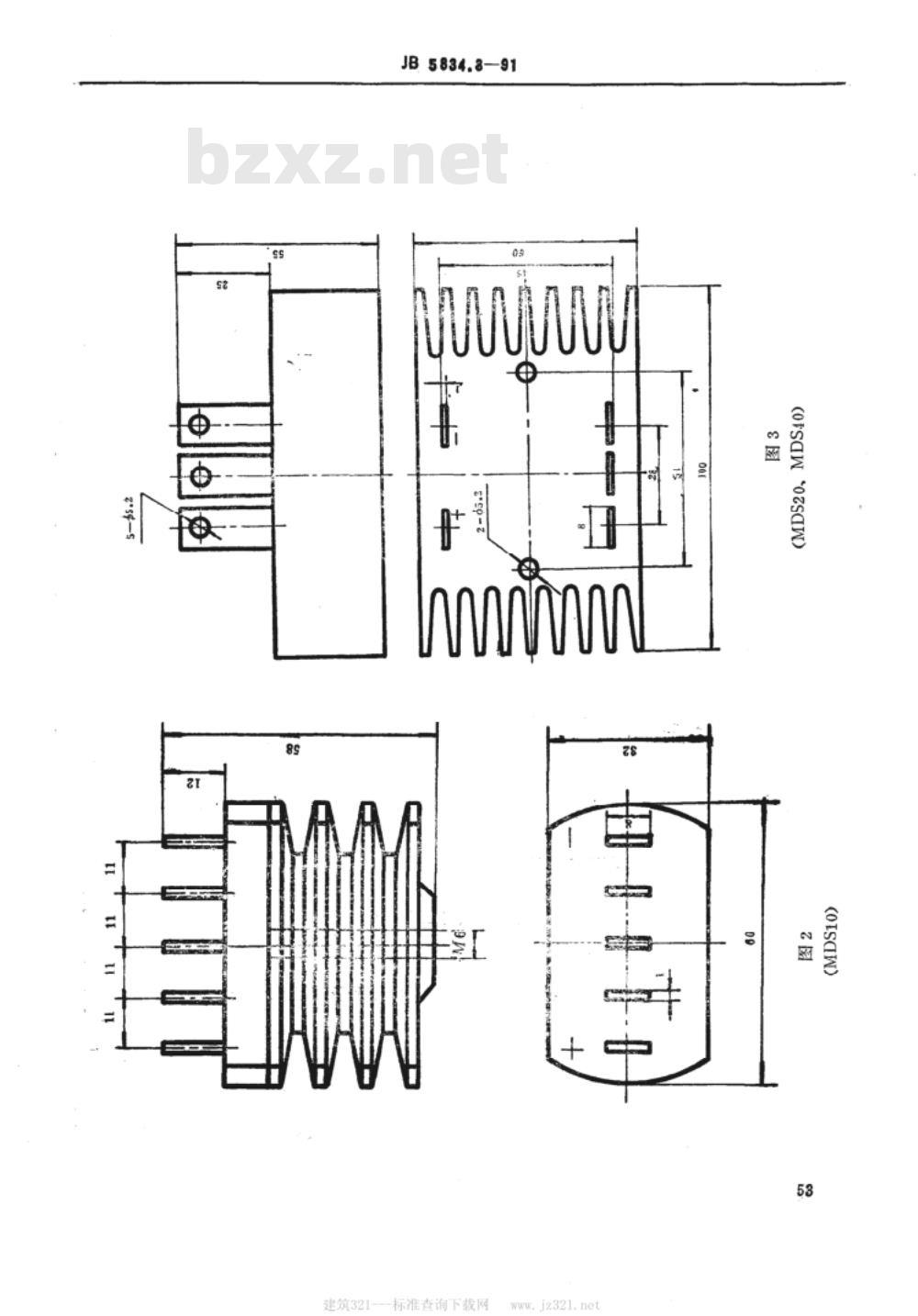

中华人民共和国机械行业标准 电力整流模块 MDS系列5A以上三相桥式整流模块 1 主题内容与适用范围 JB5834.3-91 本标准规定了三相桥式电力整流模块的技术要求和检验方法。本标准适用于六个整流管芯片组成、按壳温额定MDS5～MDS150型三相桥式整流模块（以下简称模块）。 2 引用标准 GB4937 半导体分立器件机械和气候试验方法 GB4938 半导体分立器件接收和可靠性 GB2423.4 电工电子产品基本环境试验规程试验D：交变湿热试验方法 GB2900.32 电工名词术语，电力半导体器件 3 技术要求 3.1 外形尺寸 模块的型号和推荐的外形尺寸如图1～图6所示。 3.2 额定值 3.2.1 最大额定值（极限值）应符合表1的规定（除I。[I。=3IF(Av))外的电流、电压均为单个芯片值，以下同） 表1 额定值 型号 直流输出电流Io(A) 正向平均电流Ig(AV) A 正向（不重复）浪涌电流Ir s(A) MDS5 5 2 35 MDS10 10 3.5 60 MDS20 20 7 125 MDS40 40 15 270 MDS60 60 20 360 MDS100 100 35 630 MDS150 150 50 900 注：I为对应壳温时的值。 3.2.2 额定反向重复峰值电压（VRR）按表2分级。 表2 额定反向重复峰值电压 型号 VRRM级数 MDS5 50 MDS10 100 MDS20 200 MDS40 300 MDS60 400 MDS100 500 MDS150 600 3.3 特性值 特性值应符合表3规定。 表3 特性值 型号 正向峰值电压Vyy (V) 反向重复峰值电流IRRM (mA) 结壳热阻Rjc (°C/W) MDS5 2 12 8.0 MDS10 2 20 5.0 MDS20 2 25 3.0 MDS40 3 30 1.8 MDS60 3 40 1.4 MDS100 3 50 0.9 MDS150 3 60 0.45 3.4 检验规则 3.4.1 逐批（A组）检验 A组检验按表4规定。 表4 A组检验 分组 检验项目 检验方法 判据 A1 外观检查 目视检查 标志清晰，无机械损伤 A2a 电特性检查 按附录B中B1 IRRM > 100USL A2b 电特性检查 按附录B中B2 VM > 10USL A3 电压测试 正弦波，50Hz，电压2000V，维持时间1min 3.4.2 周期（B组）检验 B组检验按表5规定。正常生产的定型产品，每年至少应作一批B组检验。
