【机械行业标准(JB)】 KH系列200A以上管壳额定反向阻断三极高压晶闸管

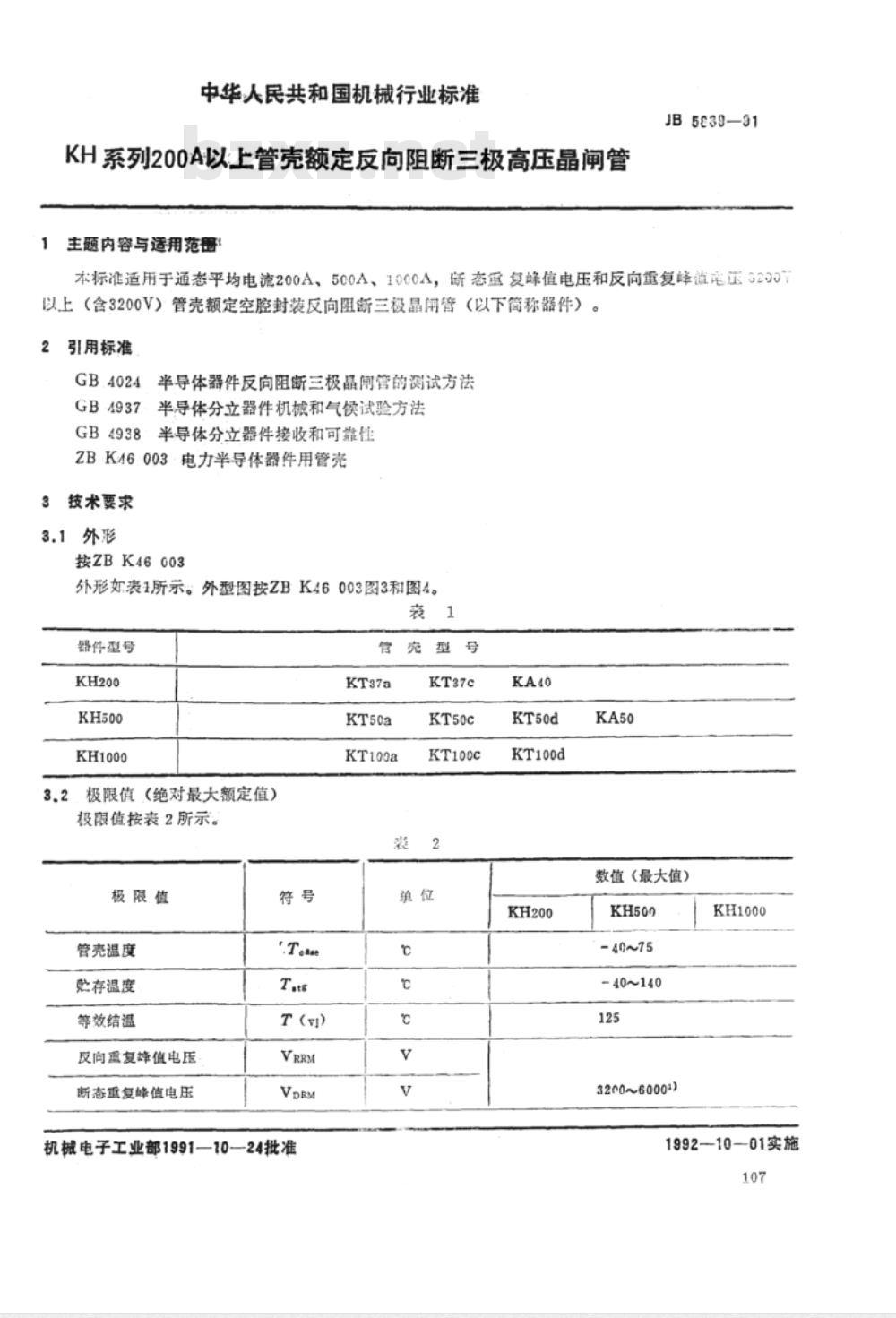

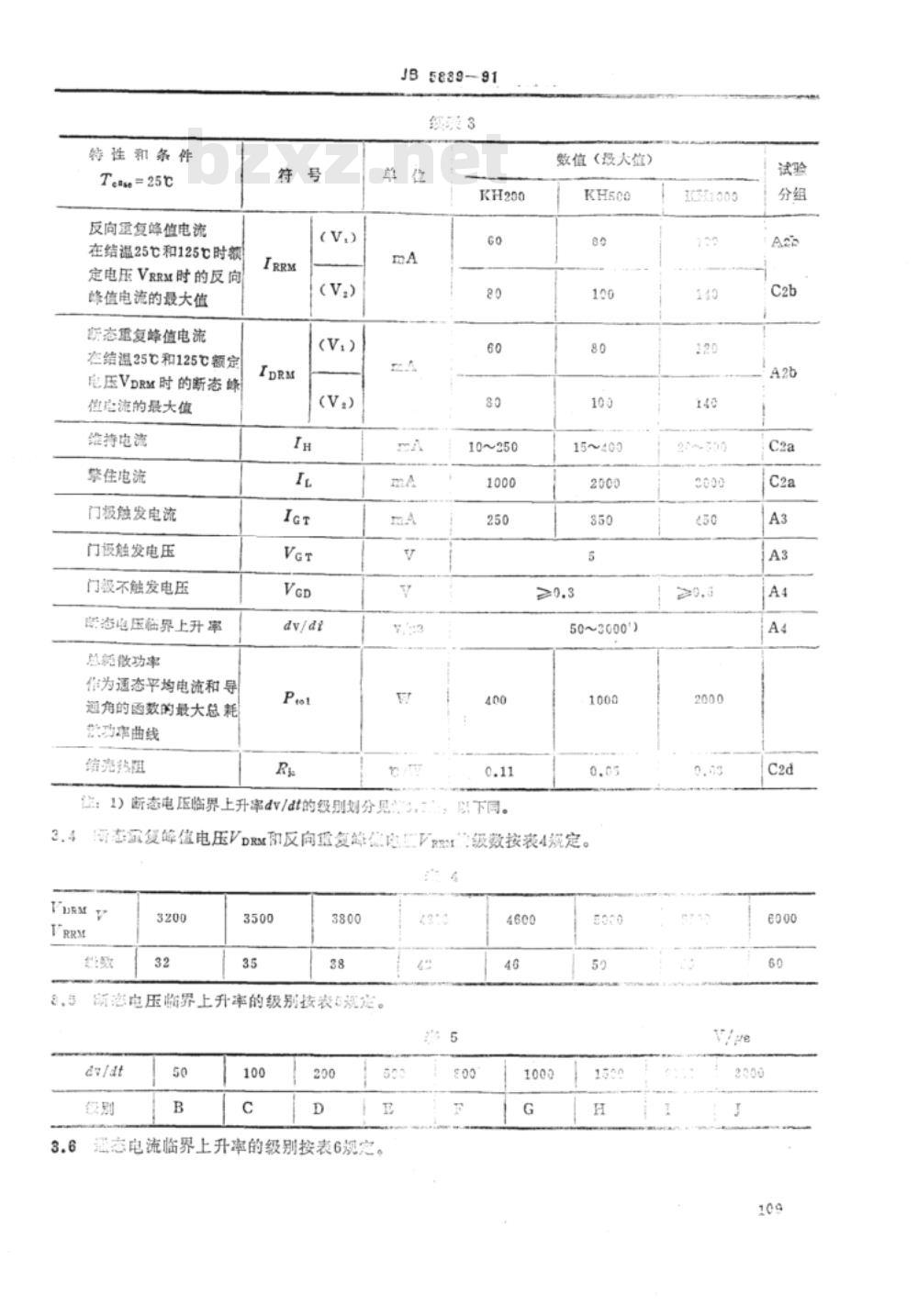

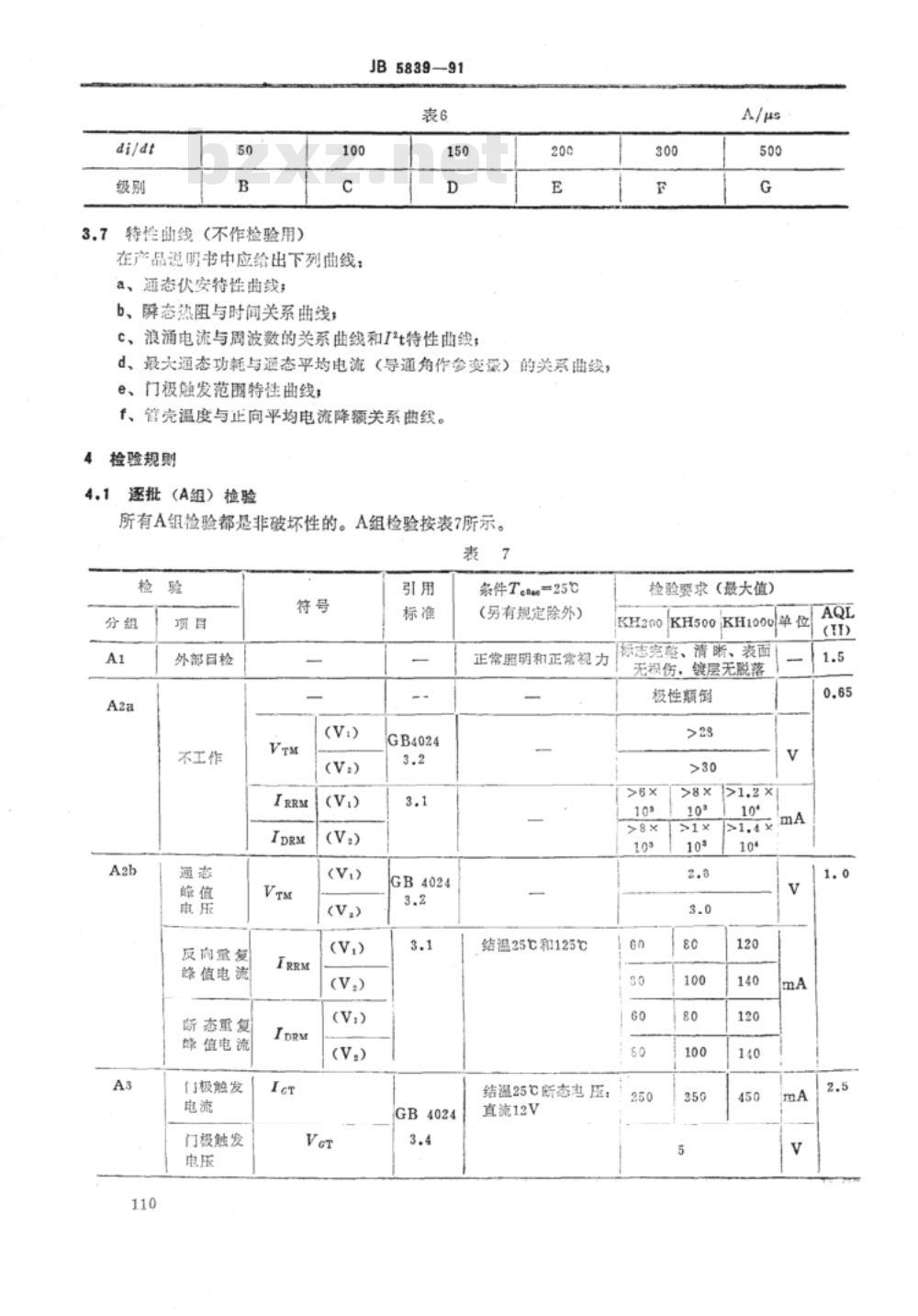

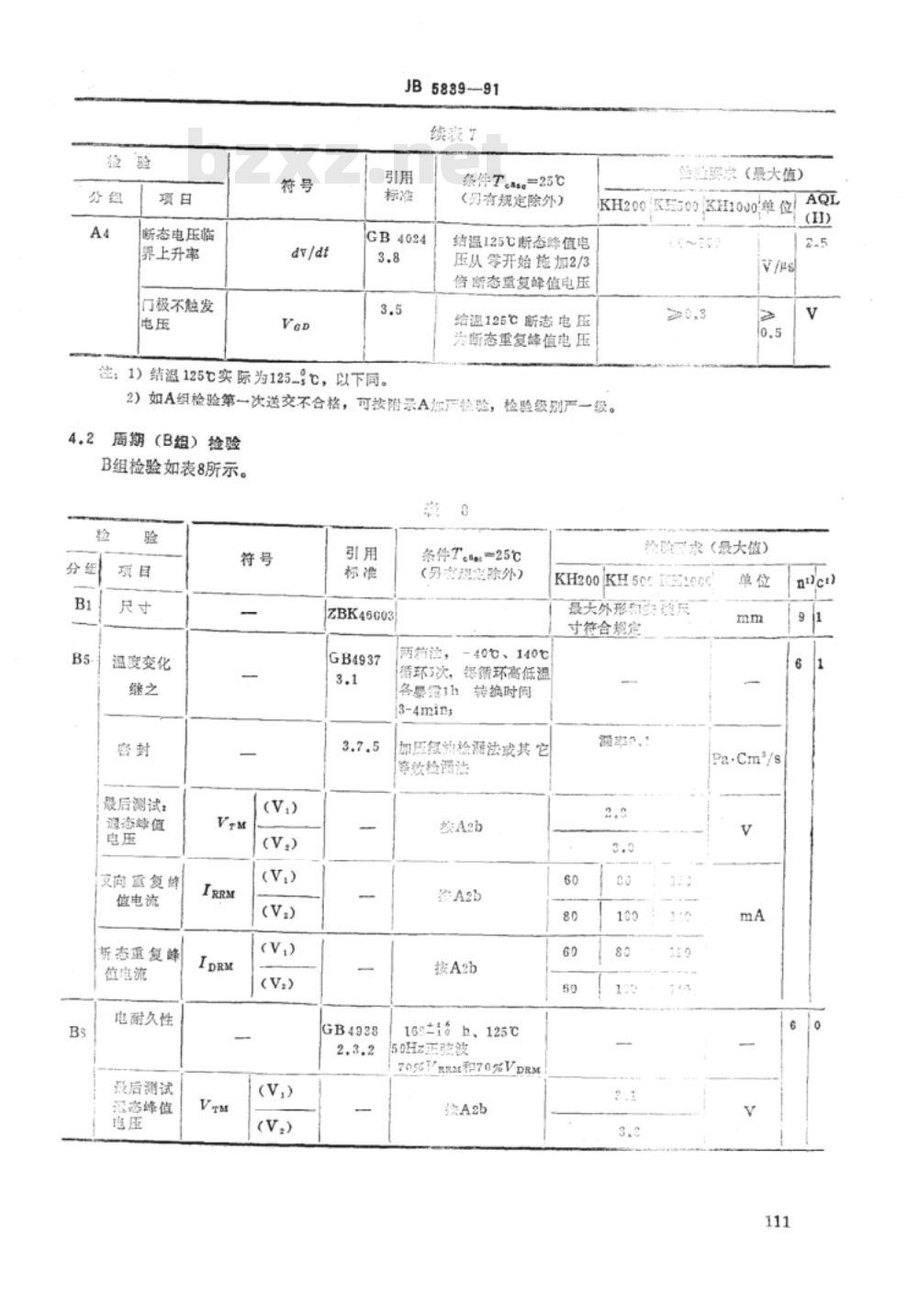

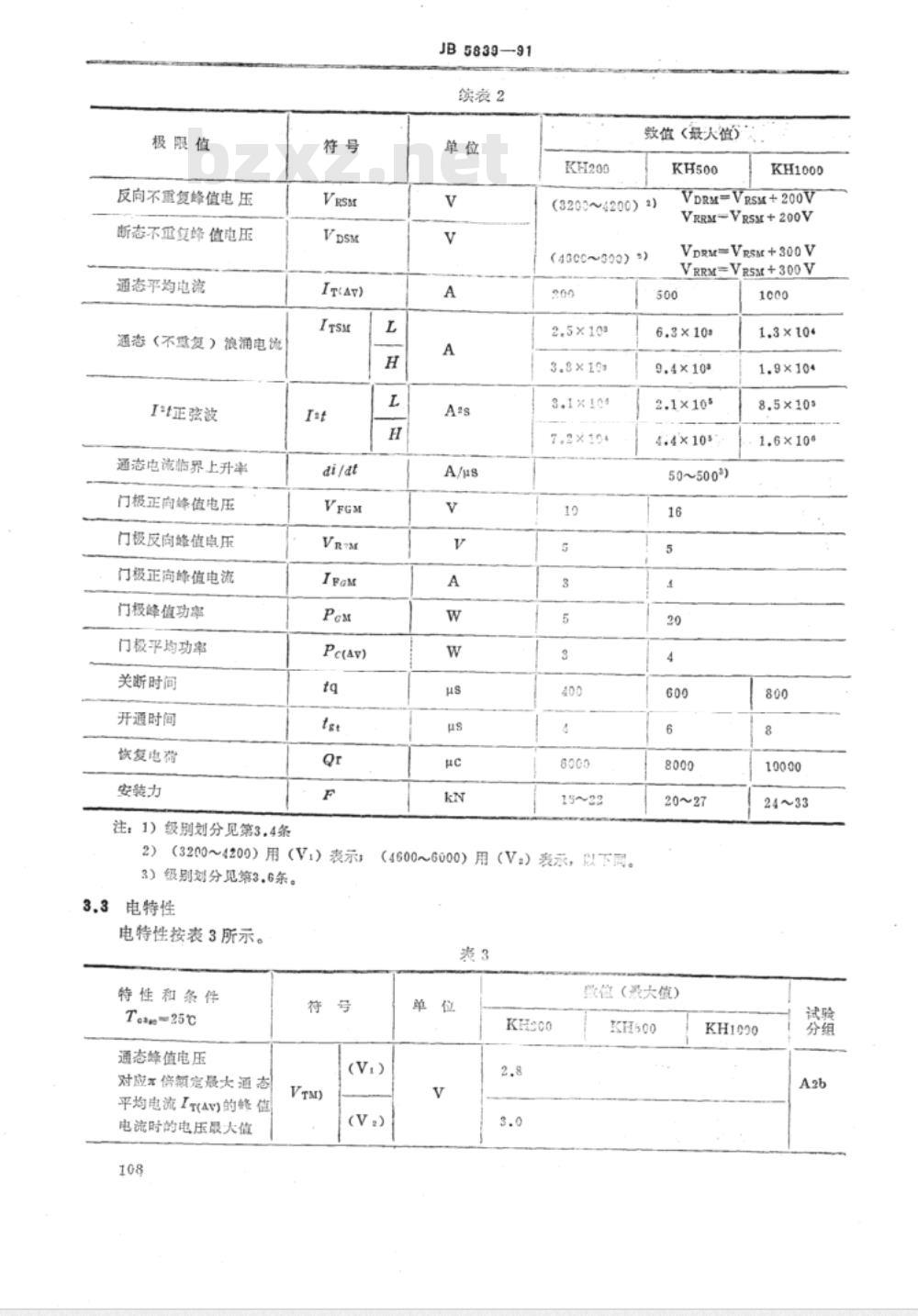

中华人民共和国机械行业标准 KH系列200A以上管壳额定反向阻断三极晶闸管 1 主题内容与适用范围 本标准适用于通态平均电流200A、500A、1000A，断态重复峰值电压和反向重复峰值电压3200V以上（含3200V）管壳额定空腔封装反向阻断三极晶闸管（以下称器件）。 2 引用标准 GB4024 半导体器件反向阻断三极晶闸管的测试方法 GB4937 半导体分立器件机械和气候试验方法 GB4938 半导体分立器件接收和可靠性试验方法 ZBK46003 电力半导体器件用管壳 3 技术要求 3.1 外形 按ZBK46003外形如表1所示。外形图按ZBK46003图3和图4。 表1：器件型号 KH200 KH500 KH1000 3.2 极限值（绝对最大额定值） 极限值按表2所示。 表2：极限值 管壳温度 存温温度 等效结温 反向重复峰值电压 断态重复峰值电压 符号 范围 单位 Te -40～75 °C T(i) -40～140 °C VRRM 3200 4000 6000 V VDRM 3200 4000 6000 V 3.3 电特性 电特性按表3所示。 表3：电特性 型号 正向峰值电压(V) 反向重复峰值电流(mA) 结壳热阻(°C/W) KH200 2.0×10^4 2.5×10^8 25 KH500 2.5×10^4 3.8×10^9 25 KH1000 3.1×10^4 4.5×10^10 30 3.4 特性曲线 在产品使用说明书中应给出以下特性曲线： - 管壳温度与正向平均电流降额关系曲线 - 正向伏安特性曲线 - 瞬态热阻抗与时间的关系曲线 - 浪涌电流与频率的关系曲线 - 最大正向耗散功率与正向平均电流（导通角作参变量）的函数关系曲线 4 检验规则 4.1 逐批（A组）检验 所有检验均为非破坏性，A组检验按表4规定。 表4：A组检验 检验项目 外部目检 正向峰值电压 反向重复峰值电流 检验方法 目测 按A2b 按A2b 条件 Te=25℃ 结温=25℃和150℃ 4.2 周期（B组）检验 B组检验按以下项目进行： - 反向恢复电流 - 正向电压 - 反向重复峰值电压 - 结温与热阻 5 包装、运输与贮存 5.1 包装 经检验合格并取得合格证后，产品应按要求包装。包装时，应将单个器件放置于适当的防护材料中，避免运输过程中受损。 5.2 运输 运输过程中应避免剧烈震动和碰撞，确保产品不受损。 5.3 贮存 产品应存放在干燥、通风、温度适宜的环境中，避免潮湿和高温。 6 标志 包装上应标明型号、规格、生产日期、生产厂名及其他必要的标识信息。
