【机械行业标准(JB)】 电力半导体器件用接插件

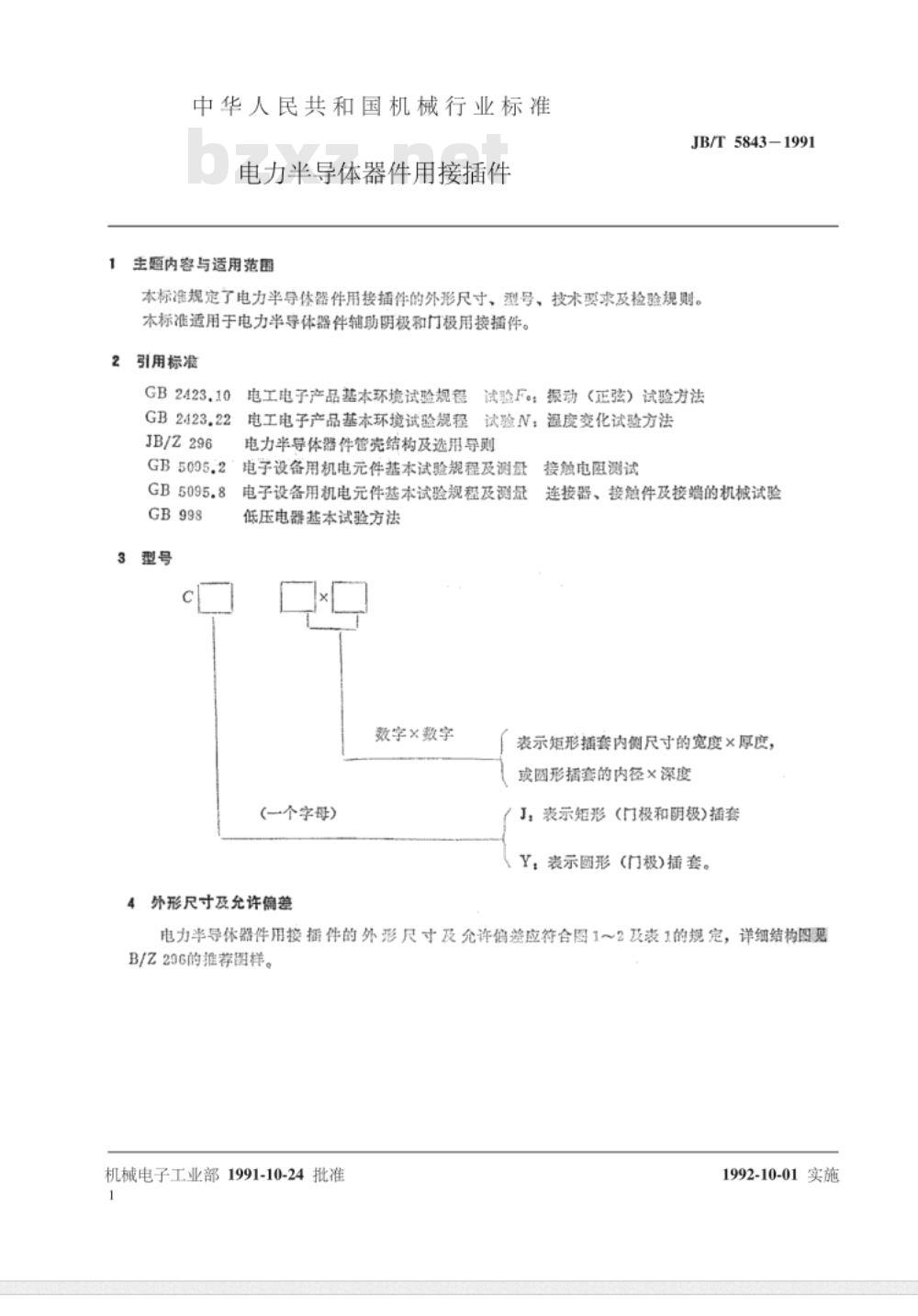

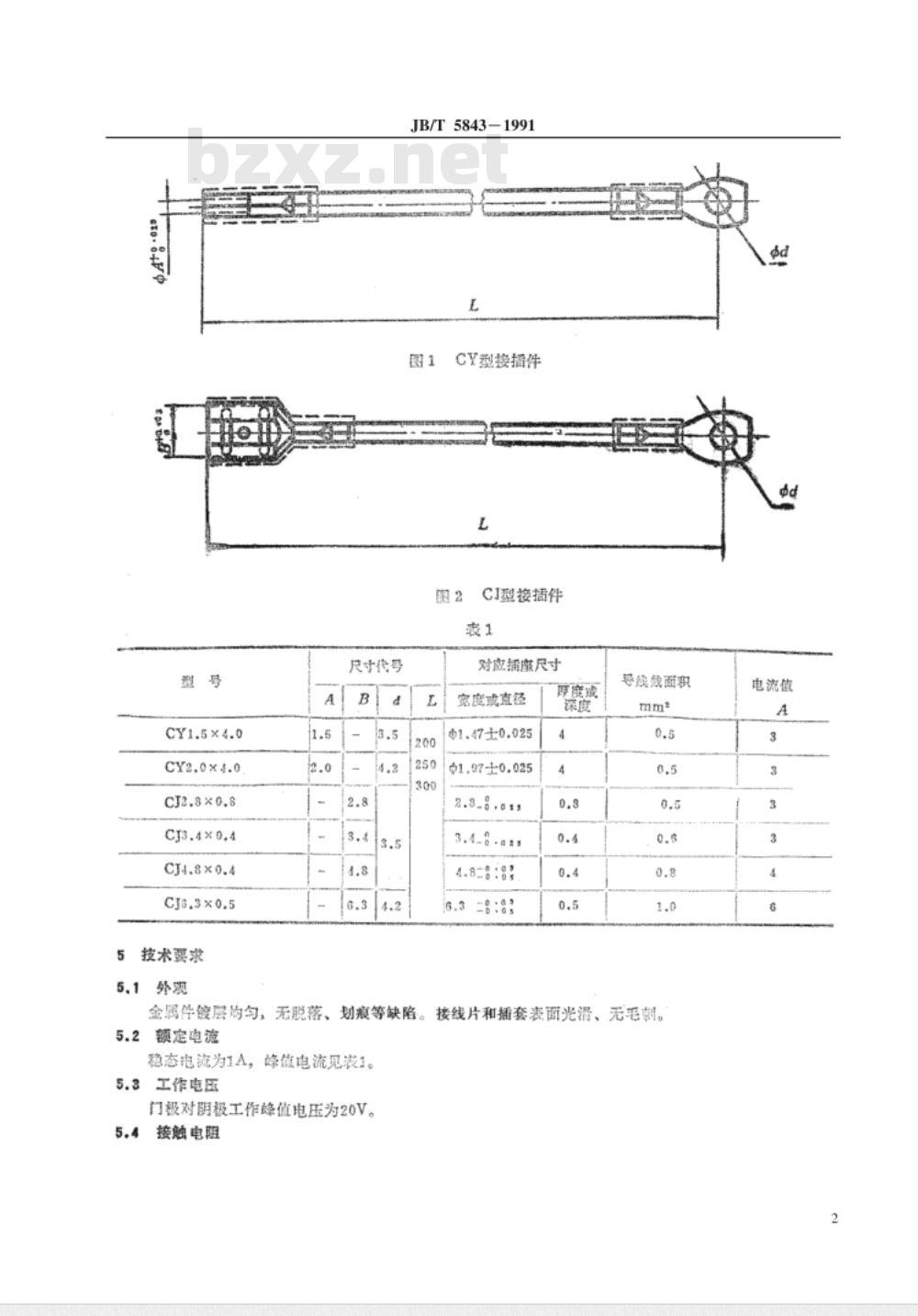

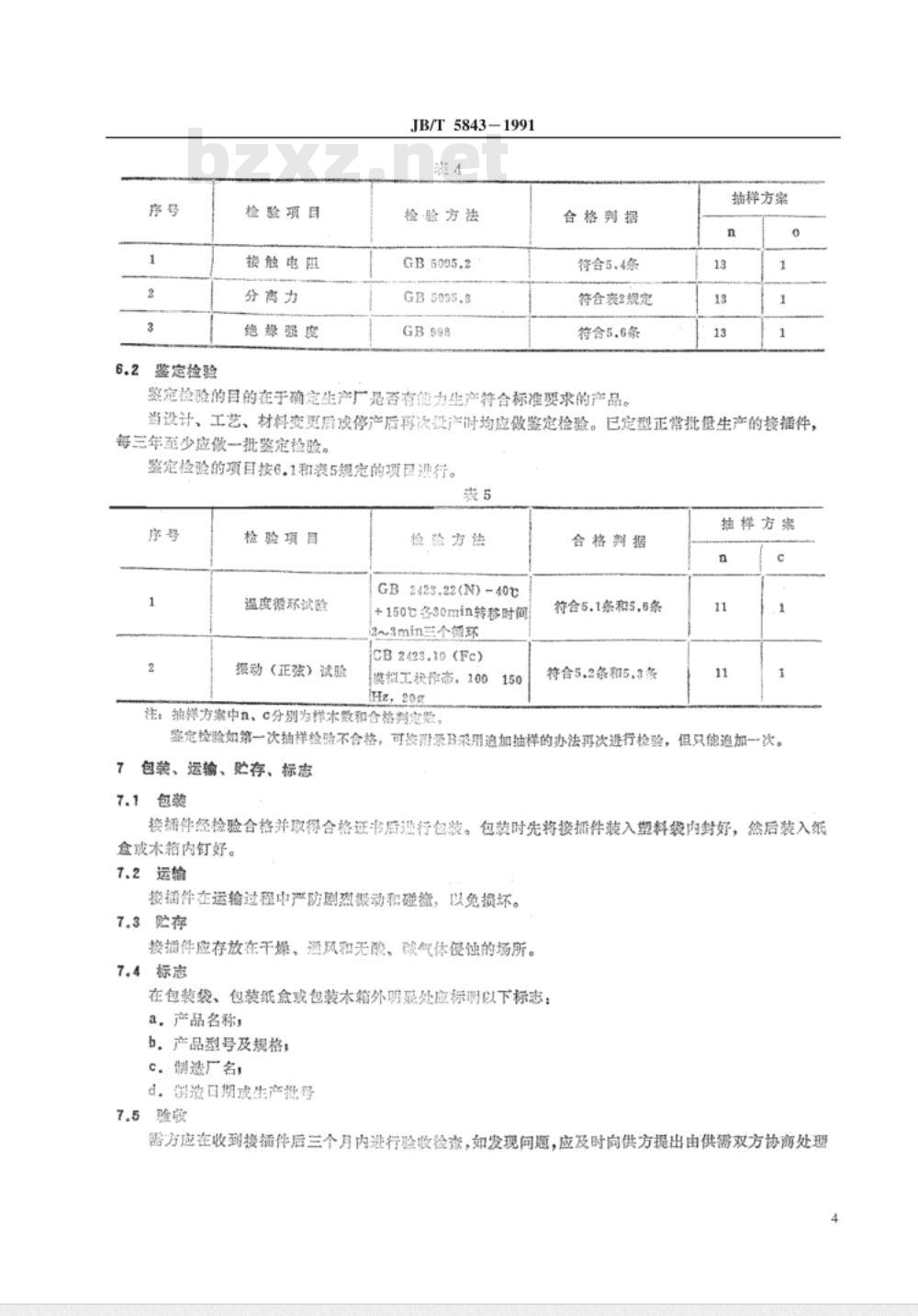

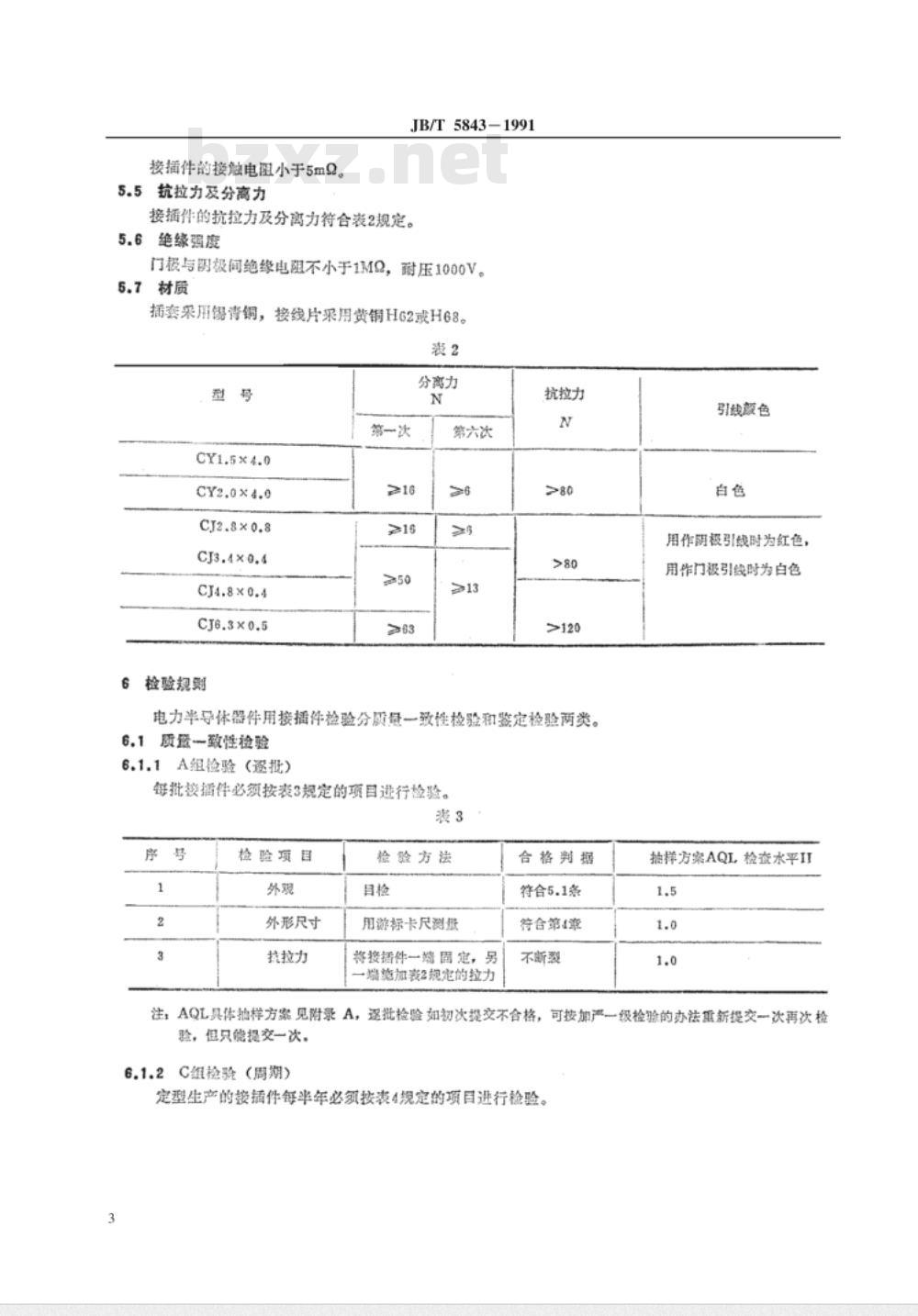

中华人民共和国机械行业标准 JB/T 5843-1991 电力半导体器件用接插件 1991-10-24发布 中华人民共和国机械电子工业部1992-10-01实施 1 范围 本标准规定了电力半导体器件用接插件的外形尺寸、型号、技术要求及检验规则。本标准适用于电力半导体器件辅助阴极和门极用接插件。 2 规范性引用文件 本标准引用了以下文件： GB2423.10 GB2423.22 JB/Z296 GB5005.2 GB5095.8 GB998 3 型号 接插件的型号表示法为：数字×数字（一个字母），如表示矩形插套内侧尺寸的宽度×厚度，或圆形插套的内径×深度，J表示矩形插套（门极和朗极），Y表示圆形插套（门极）。 4 外形尺寸及允许偏差 电力半导体器件用接插件的外形尺寸及允许偏差应符合图1～图2及表1的规定，详细结构图可参考B/Z296的推荐图样。 表1 对应插座尺寸 | 尺寸代号 | 宽度或直径 | 深度 | 接触电阻 | 备注 | | --- | --- | --- | --- | --- | | CY1.5×4.0 | 1.5 | 4.0 | <5mΩ | - | | CY2.0×4.0 | 2.0 | 4.0 | <5mΩ | - | | CJ2.8×0.6 | 2.8 | 0.6 | <5mΩ | - | | CJ3.4×0.4 | 3.4 | 0.4 | <5mΩ | - | | CJ4.8×0.4 | 4.8 | 0.4 | <5mΩ | - | | CJ6.3×0.5 | 6.3 | 0.5 | <5mΩ | - | 5 技术要求 5.1 外观要求：接插件金属件镀层均匀，无脱落、划痕等缺陷。接线片和插套表面光滑、无毛刺。 5.2 额定电流：稳态电流为1A，峰值电流见表1。 5.3 工作电压：门极对朗极工作峰值电压为20V。 5.4 接触电阻：接插件的接触电阻小于5mΩ。 5.5 抗拉力及分离力：接插件的抗拉力及分离力符合表2规定。 5.6 绝缘性能：门极与朗极间绝缘电阻不小于1MΩ，耐压1000V。 5.7 材质：插套使用锡青铜，接线片采用费铜H62或H68。 表2 接插件的抗拉力及分离力 | 型号 | 第一次分离力 (N) | 第六次分离力 (N) | 抗拉力 (N) | | --- | --- | --- | --- | | CY1.5×4.0 | >16 | >50 | >80 | | CY2.0×4.0 | >16 | >50 | >80 | | CJ2.8×0.8 | >16 | >50 | >80 | | CJ3.4×0.4 | >16 | >50 | >80 | | CJ4.8×0.4 | >16 | >50 | >80 | | CJ6.3×0.5 | >16 | >50 | >80 | 6 检验规则 6.1 质量一致性检验 6.1.1 A组检验（逐批） 每批接插件必须按表3规定的项目进行检验。 表3 A组检验项目 | 检验项目 | 检验方法 | 合格判据 | | --- | --- | --- | | 外观 | 目检 | 符合5.1条要求 | | 外形尺寸 | 游标卡尺测量 | 符合5.2条要求 | | 拉力 | 测量拉力 | 符合表2要求 | 6.1.2 C组检验（周期检验） 定型生产的接插件每半年必须按表4规定的项目进行检验。 6.2 鉴定检验 鉴定检验的目的在于确定生产厂是否有能力生产符合标准要求的产品。当设计、工艺、材料变更后或停产后再次投产时，均应进行鉴定检验。已定型正常批量生产的接插件，每三年至少应进行一次鉴定检验。 表4 鉴定检验项目 | 检验项目 | 检验方法 | 合格判据 | | --- | --- | --- | | 接触电阻 | GB5095.2 | 符合5.4条要求 | | 分离力 | GB5035.8 | 符合表2规定 | | 绝缘强度 | GB898 | 符合5.6条要求 | 附录：详细检验方案、样本抽取和质量标准见附录A。
