【机械行业标准(JB)】 ZH系列200A以上管壳额定高压整流二极管

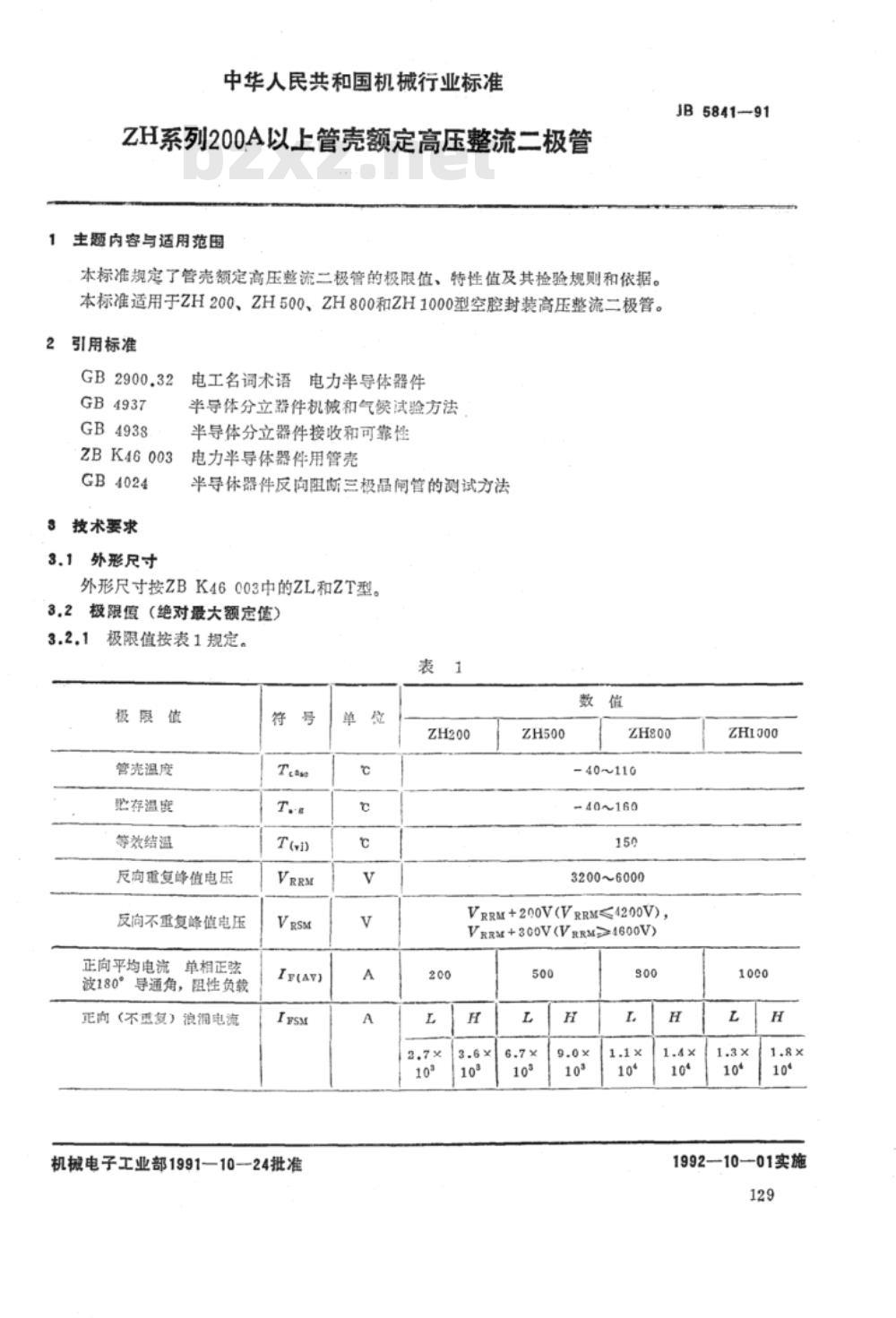

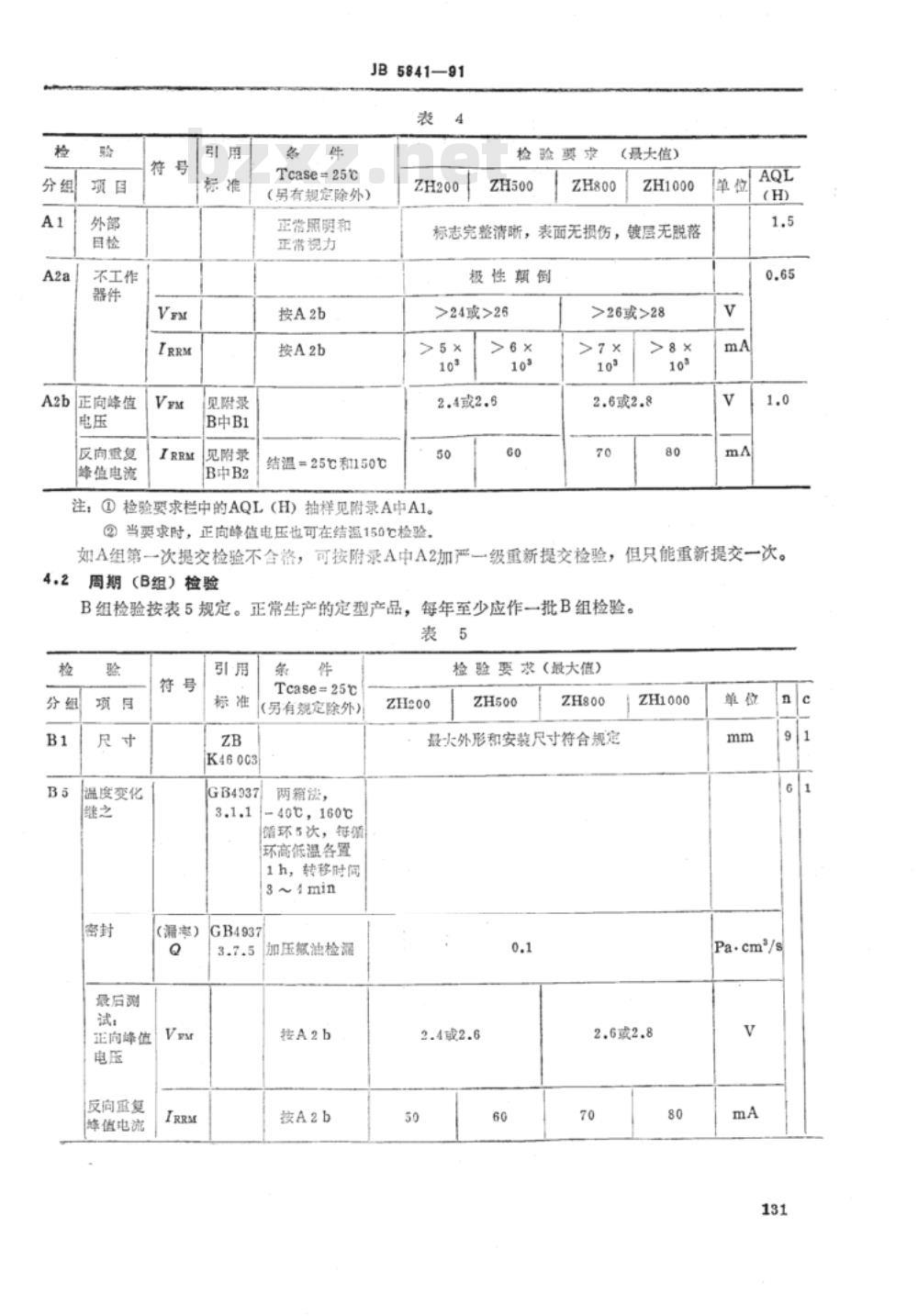

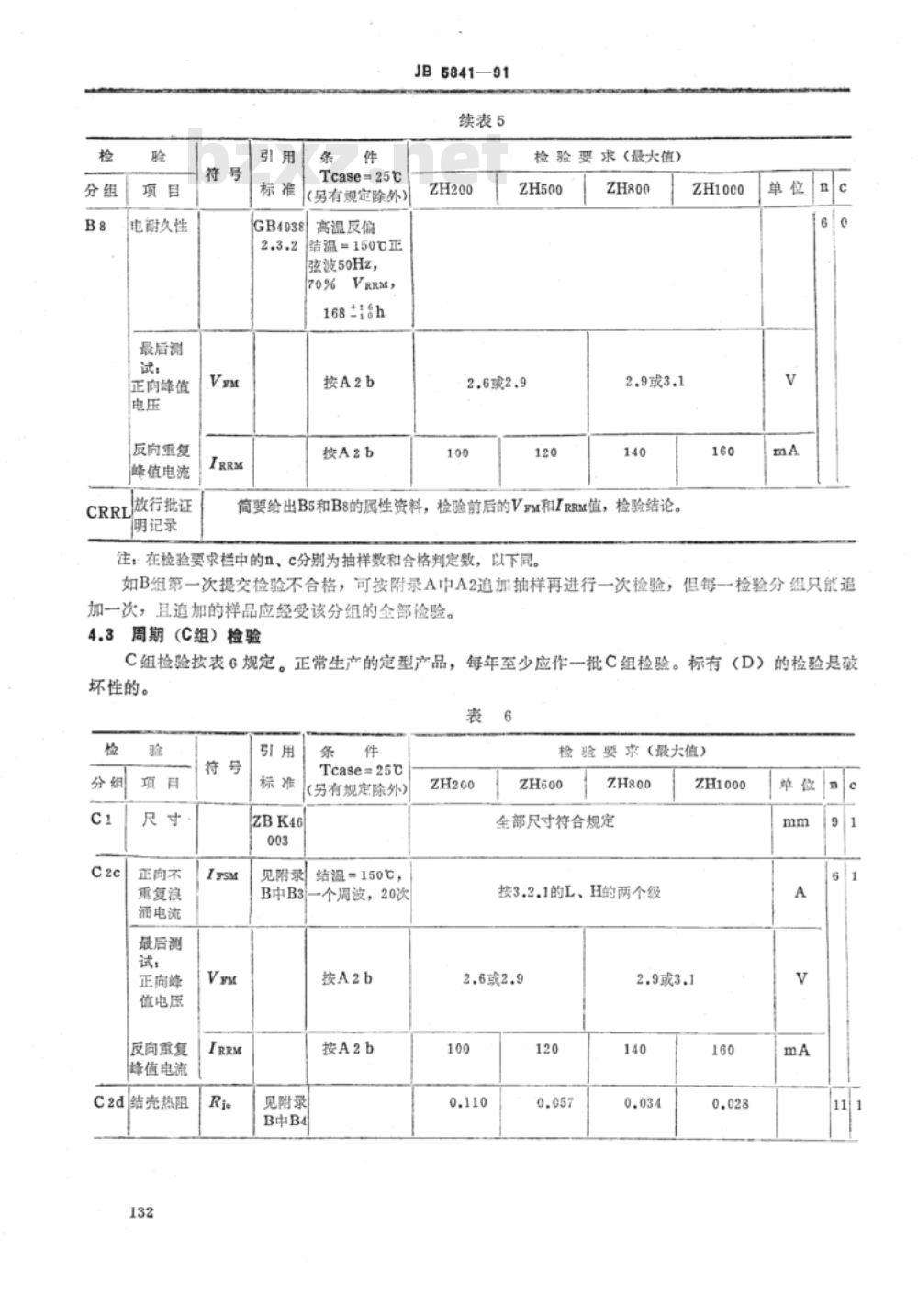

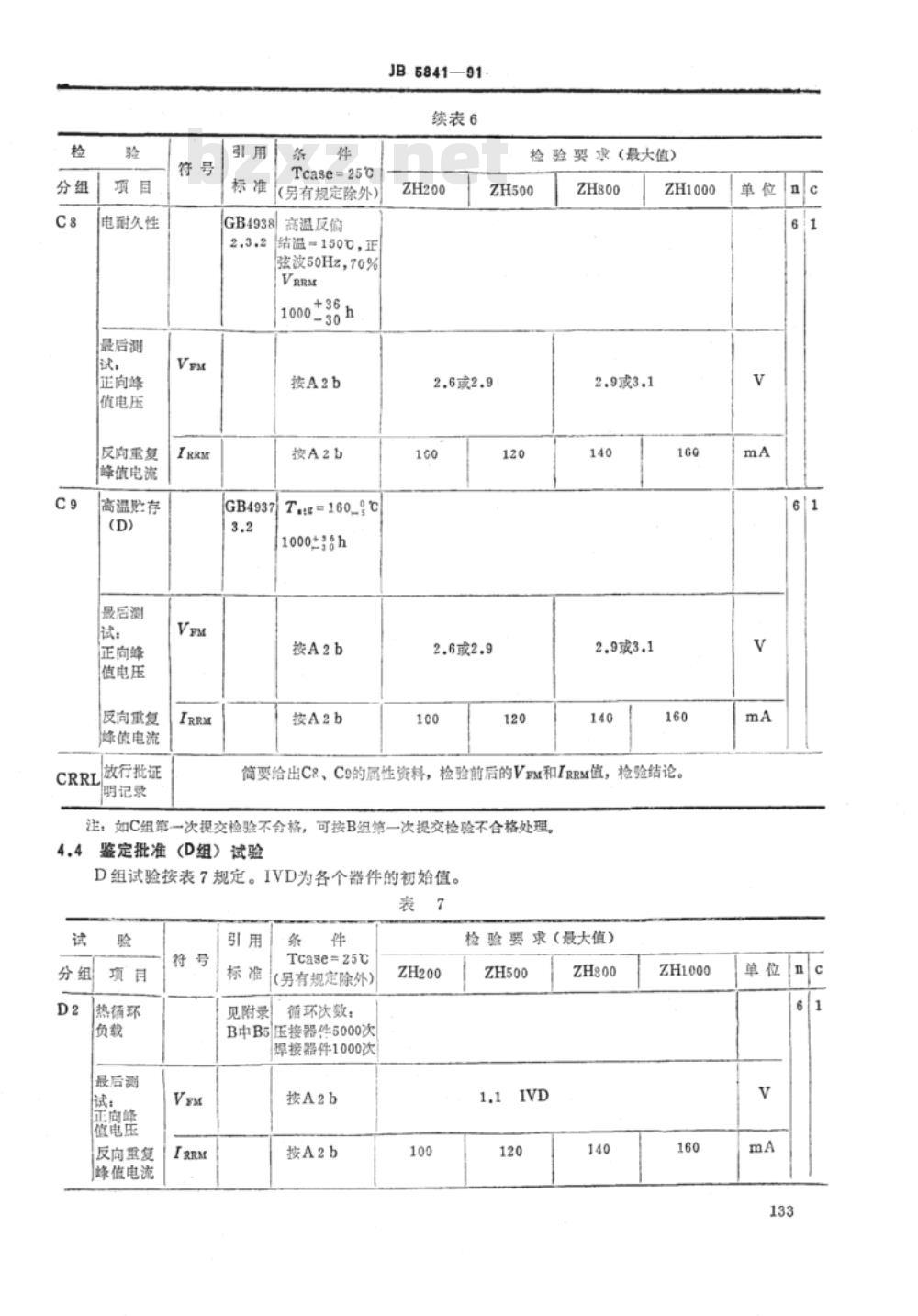

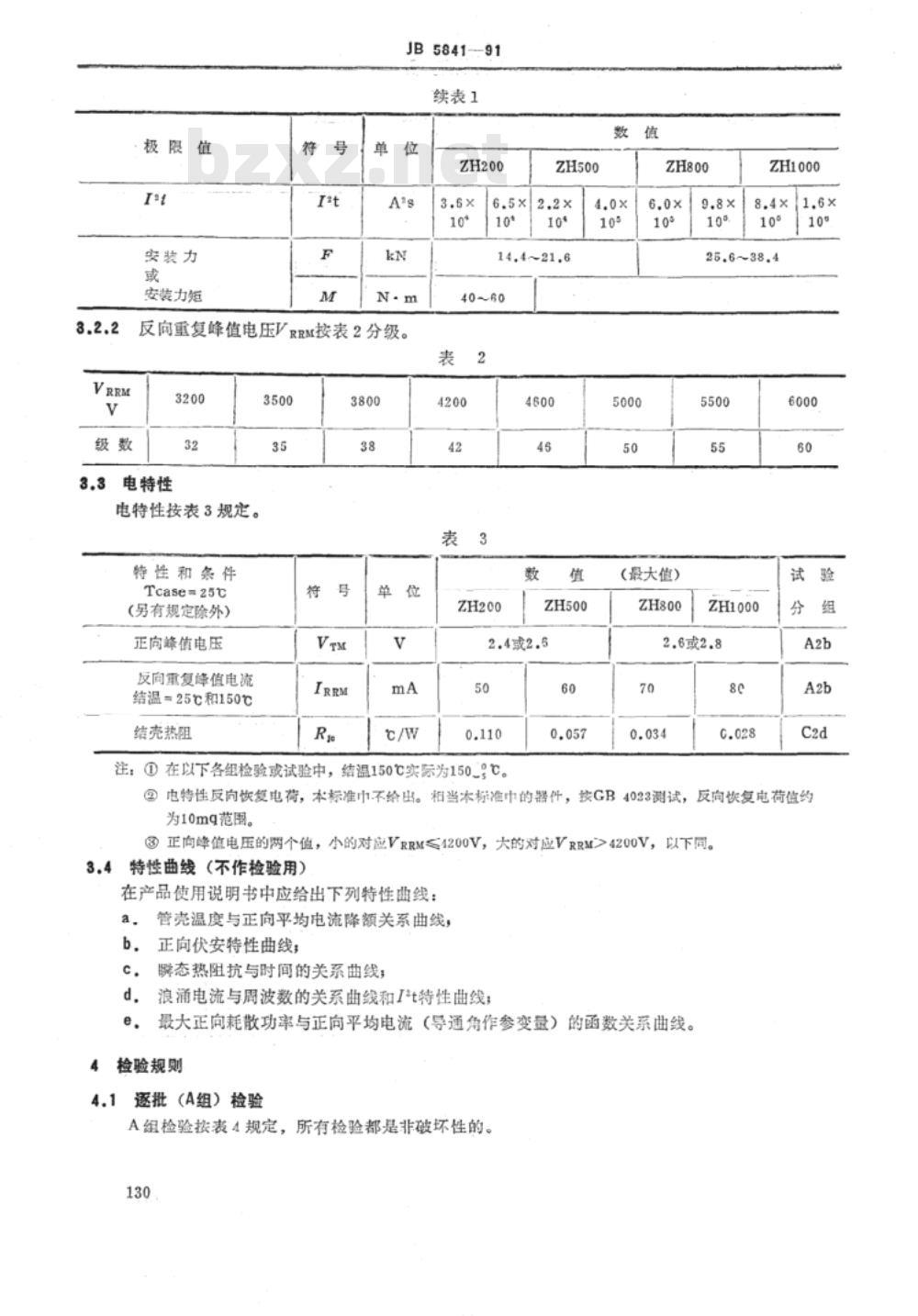

中华人民共和国机械行业标准 ZH系列200A以上管壳额定高压整流二极管主题内容与适用范围 本标准规定了管壳额定高压整流二极管的极限值、特性值及其检验规则和依据。本标准适用于ZH200、ZH500、ZH800和ZH1000型空腔封装高压整流二极管。 2 规范性引用文件 本标准引用了以下文件： GB2900.32 电工名词术语 电力半导体器件 GB4937 GB4938 ZBK46003 GB4024 3 技术要求 3.1 外形尺寸 半导体分立器件机械和气候试验方法、半导体分立器件接收和可靠性、电力半导体器件用管壳、半导体器件反向阻断三极晶闸管的测试方法。外形尺寸按ZBK46003中的ZL和ZT型。 3.2 极限值（绝对最大额定值） 3.2.1 极限值按表1规定。 表1 极限值 | 项目 | 管壳温度 | 存温度 | 等效结温 | 反向重复峰值电压 | 反向不重复峰值电压 | 正向平均电流 | 单相正弦波180°导通角，阻性负载 | 正向（不重复）浪涌电流 | | --- | --- | --- | --- | --- | --- | --- | --- | | ZH200 | -40~116°C | 150°C | 3200~6000V | VRRM+200V (VRRM≤4200V)，VRRM+800V (VRRM≥4600V) | 200A | L 2.7×103 H 3.6×10 | 500A | | ZH500 | -40~160°C | 150°C | 3200~6000V | VRRM+200V | 200A | L 6.7×103 H 9.0×103 | 900A | | ZH800 | 150°C | 3200~6000V | VRRM+200V | 200A | L 1.1×104 H 1.8×104 | 1000A | | ZH1000 | -40~160°C | 150°C | 3200~6000V | VRRM+200V | 200A | L 1.3×104 H 1.8×104 | 1200A | 3.2.2 反向重复峰值电压 VRRM 按表2分级。 3.3 电特性 电特性按表3规定。 表3 电特性 | 项目 | ZH200 | ZH500 | ZH800 | ZH1000 | | --- | --- | --- | --- | --- | | 正向峰值电压 (V) | 2.7×10-3 | 2.4×10-3 | 3.6×10-3 | 4.0×10-3 | | 反向重复峰值电流 (mA) | 6.5×10-1 | 14.4~21.6 | 40~60 | 60~80 | | 结壳热阻 (c/W) | 0.110 | 0.057 | 0.070 | 0.045 | 3.4 在产品使用说明书中应给出下列特性曲线： - 管壳温度与正向平均电流降额关系曲线，正向伏安特性曲线； - 瞬态热阻抗与时间的关系曲线； - 浪涌电流与周波数的关系曲线； - 最大正向耗散功率与正向平均电流（导通负载作参变量）的函数关系曲线。 4 检验规则 4.1 A组检验按表4规定，所有检验都是非破坏性的。 表4 A组检验 | 检验项目 | ZH200 | ZH500 | ZH800 | ZH1000 | | --- | --- | --- | --- | --- | | 外部目检 | 符合 | 符合 | 符合 | 符合 | | 正向峰值电压 (V) | 按A2b | 按A2b | 按A2b | 按A2b | | 反向电流 (IRRM) | 按A2b | 按A2b | 按A2b | 按A2b | 5 附录 附录中详细列出了GB标准和相关技术参考文件的详细信息。
