【机械行业标准(JB)】 高压静电除尘用整流设备 试验方法

K46
JB
中华人民共和压机械戒行业标准JB/T58451991
1991-10-244
e
1992-10-01鱼
1/4
G20P pEe/

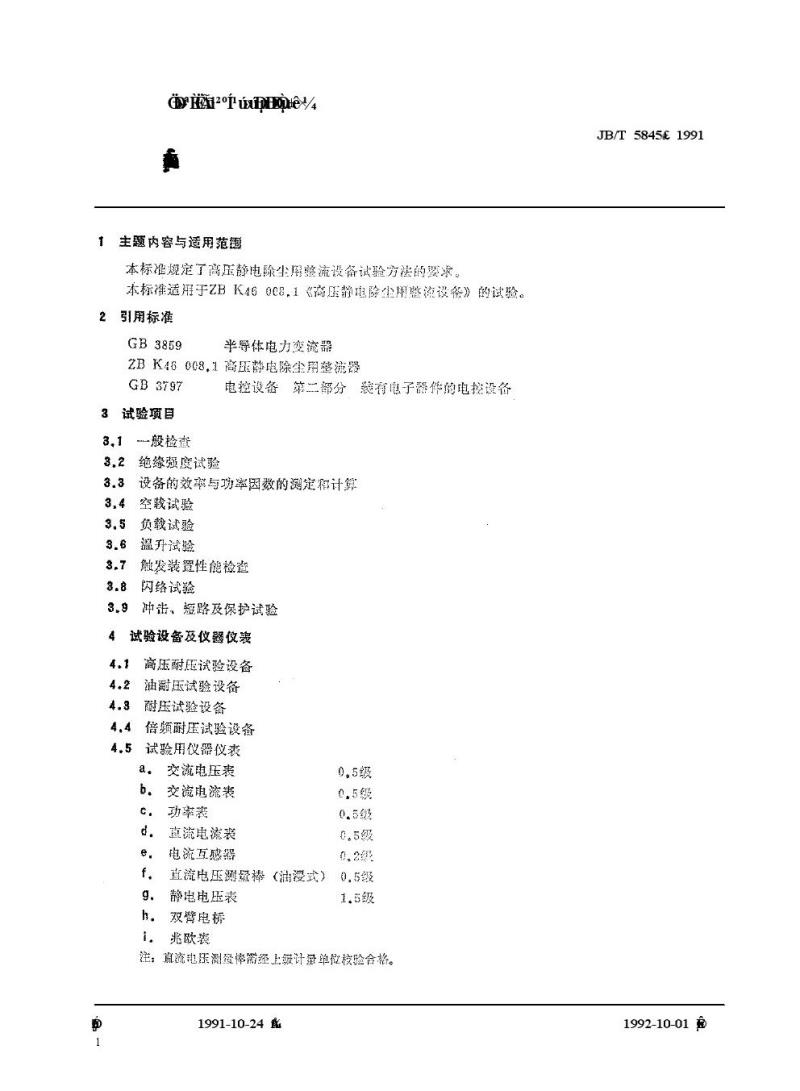

主题内容与适用范围
本标准规定了高压静电除尘图整流设备试验方法的要求。本标准适用于ZBK46008，1《离压静电除尘翔整流设衡》的试验。2引用标准
GB3859
半体电力变流器
2BK46008.1高压静电除生朋整流器GB3797
电控设备第二部分总有电子器件的电控设备试验项目
3
3.1-般检查
3,2绝综强度试验
3.3设备的效与功率因数的测定和计算3.4空载试验
3.5负载试验
3.6
3.7
温升试验
触发装置性能检查
3.8闪络试验
冲击，短路及保护试验
3,9
4
试验设备及仪器仪表
4.1
4.2
4.3
高压耐压试验设备
油耐压试验设备
耐压试验设备
倍频耐压试验设备
4.4
4.5
试验用仪器仪表
交流电压表
b.
c.
d.
e.
f.
g.
h.
交流电流表
功率表
直流电流表
电流互感器
0.5级
0.5级
0.5级
0.5级
0.2
直流电压测盘棒（润漫武）
0.5级
静电电压表
双鹭电桥
1.5级
兆欧裘
注：算流电压测盈棒经上级计冠单位梭验合格。1991-10-24化
1
JB/T58451991
1992-10-01

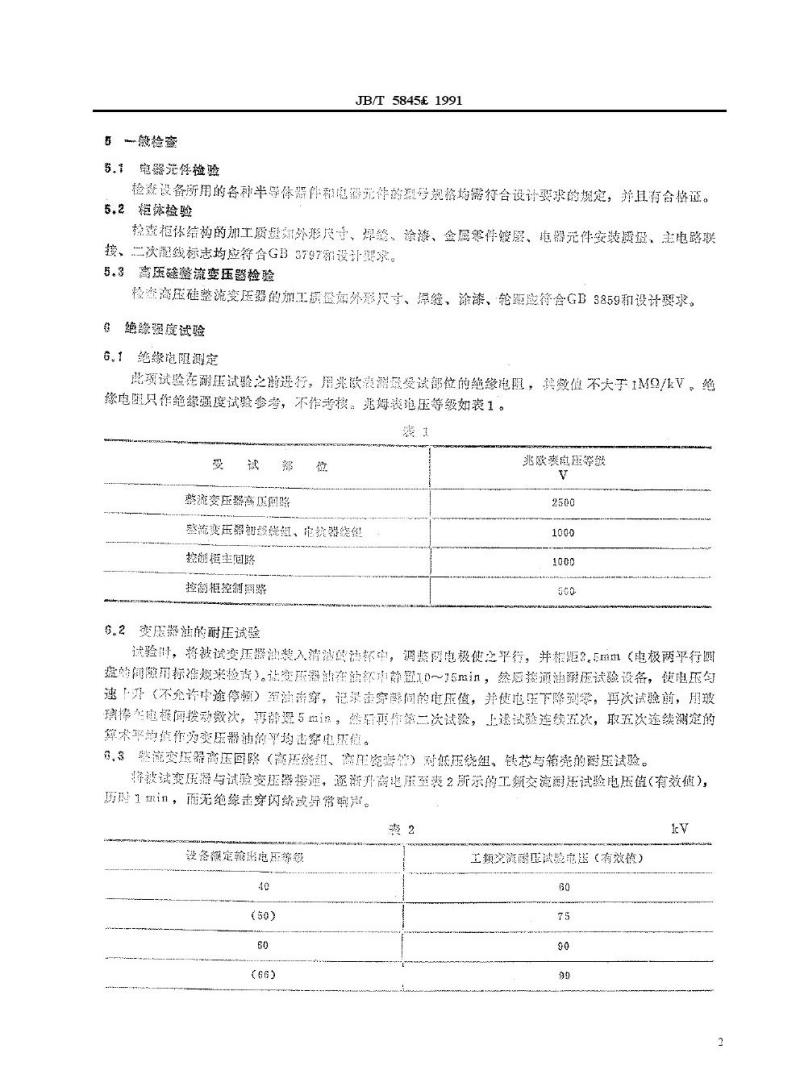

5一般检查
5.1电器光件检验
JB/T58451991
检避设备所用的各种半导体器件和感器死件的型号规格均需特合设计要求的规定，并耳有合格证。5.2棋体检验
检查柜保结构的加工质墅外形尺子、焊缝、涂漆、金属零件窥感、电器元件安装贸摄、无电路联接、二次配线标志均应符合GB3797额设计婴求。5.3高压磁整流变压器检验
格盗离压硅整流变压器的加工质盈如外形汽寸、爆篷，涂漆、轮距应符会GB3859和设计激求。G绝缘强庭试验
6.1绝缘电阻测定
此项试验东耐压试验之进行，用兆欧表测盈授试部位的绝缘电限，旗微数不大于1MD/kV，绝缘电阻只作绝缘强度试验参者，不作者核。兆姆表电压等级如表1。装！
爱
试
部
整流变压器高压国路
位
整流变压器初懿线证，电抗器绕控翻桓主间路
控制框控物同路
6.2变压凝油的耐压试验
兆欧裘庭压等级
VbzxZ.net
2500
1000
1000
seo
试验时，将被试变压馨油装入清离的法不甲，调然电极健之平行，并根距。5日m（电极两乎行國盘的朝障用标温规来检声）。让变压解油在新补中静10~15mn，然居接通消前试验设备，使电压匀速上升（不允许中途停额》至油出穿，记录主穿潮间的电压值，并使电压下降等，再次试验前，用玻璃棒点电极间拨动数次，再辞留5品%，然指再作做二次试验，上递试验连续五次，取五次连续测定的算术平均值作为变压器油的单均击穿电压值。司，3憋简变压器高压回路（离压组、离瓷垂管）对低压绕组，铁芯与箱壳的附压试验。将被试变压耀与试验变压器接通，逐新升商也程至爽2所示的工频交流两迁试验电压值（有效值），历时1min，而无绝缘击穿闪终或异常响。裘2
设备额定输压电压综级
40
(50)
60
(66)
工频空演压试验电医（有效）
60
75
90
99
Iv
设备额定输结电压等级
72
(80)
90
O
130
150

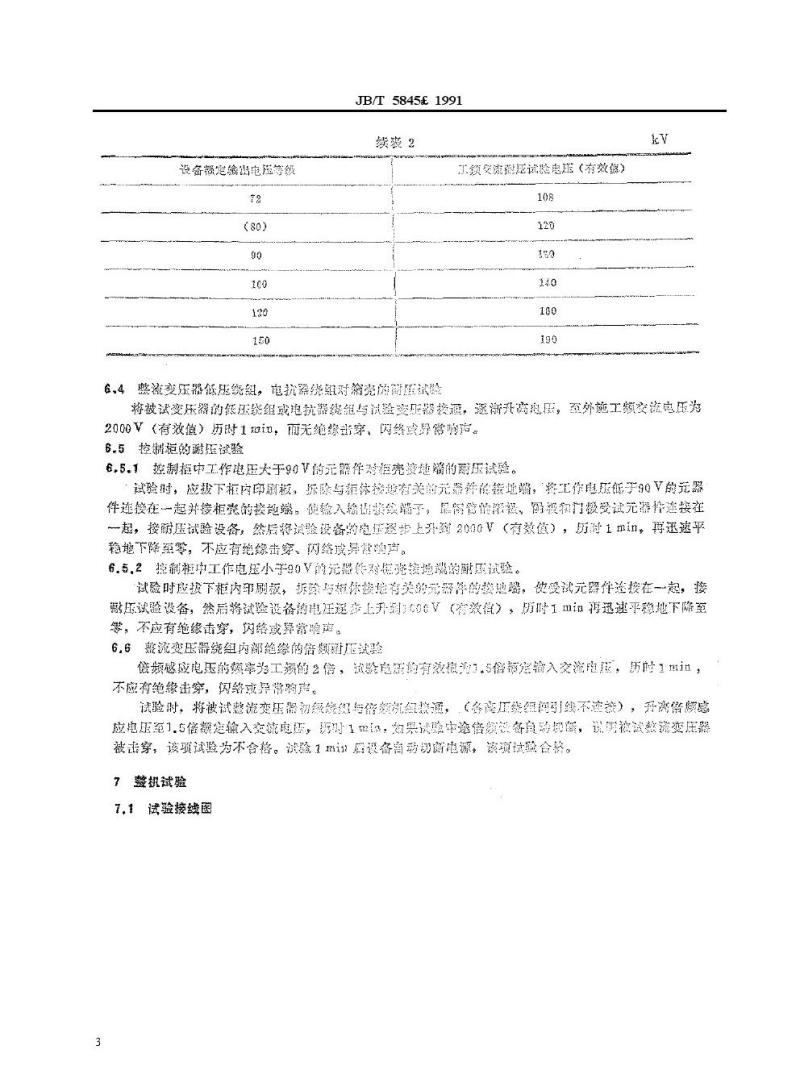

JB/T58451991
续装2
工领实流丽医试验电（有效信）108
120
.90
14.0
160
190
ley
6.4整流变压器低压绕，电抗器绕组对箱瓷的耐联试验将被试变压器的低压线组或患抗器綫组与试验整班器按通，遂渐升离理压，至外施工频安流电压为2000V（有效值）历时1min，而无绝缘击穿，闪终或异常购店。6.5控精矩的谢监试验
6.5.1控制柜中工作电压大于90V的元器件对柜壳接地端的谢压试验。试验时，应极下柜内印刷极，探除与柜体按超有关的元器件的接地端，将工作电压低于90V的元器件连接在一起并接柜靠的接地端。使入输请换线端了，最得管前率祝、阳报和门极受试元器件连接在一起，接耐压试验设备，然后将试验设备的电摄凝步上升密2明0V（有效餐），历时1m1n，再迅速平稳地下降菌零，不应有绝缘击穿、闪络域异需响产。6.5.2控制柜中工作电压小于90V单元器件对残接换端的谢图试验。试验时应拨下柜内印刷板，拆除与标你按趋有关的无器等的按地竭，使受试元馨件连接在一起，接游压试验设备，然后将试验设备菌电邀步上升到600V（有效低），防时1m证再迅速平稳地下降室馨，不应有绝缘击穿，闪络或算常响声。6.6兼流变压器绕组内部绝缘的倍频压试验信频整应电无的想幸为工摄的2偿，试验电压的有效德为3.5信帮定输入交流电压，历时1m证，不应有绝缘击穿，闪络或异常确声。试验树，将被试整流变乐器初您您绍最倍额机接通，（备压绕组引线不连能），升借概感应电压至1.5信额定输入交流电压，历1m1：如果试险中逾倍额设备自动扭断，说时被试热流变用器被击穿，该项试验为不合格。试验1mi后设备自动切断电源，该项试照食格。7整机试验

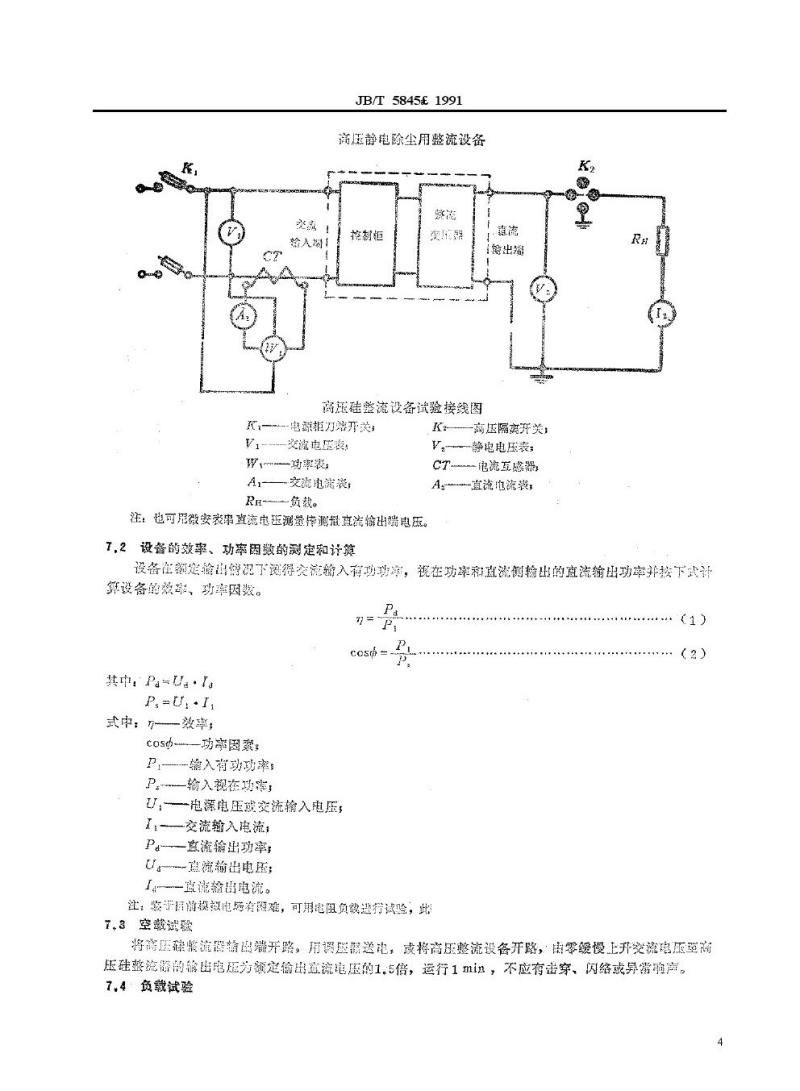

7.1试验接线图
3
凝流
检入将
JB/T58451991
离压静电除尘用整流设备
挖制
爽压器
嘉流
出器
高压硅整流设备试验接线图
直--电源拒刀熔开落，
W.交流电压表
即功率表
A1--交流电流表
RR负载。
注：出可用微安装串直流电压测微格测量直流输出端电压。K离压隔离开关
静电电压表
CT.电流互感器
A直流电流囊，
K
Re
7.2设备的效率、功率因数的测定和计算设备在额定愉出停况下离得交流输入利功功享，视在功率和直流侧检出的直流输出功率并按下式计算设备的效率，功率因数。
(1)
cosq
其中：Pa-Ua·Ia
P,-U,·I
式中，效率
costh—功事国素
P.-轮入有功功率：
P输入视在功准
U—跑源电压或交流输入电压
I交流输入电流，
Pa烹流输出功率
U意流输出电医
I.宜流输出电流。
注：数于国前模拟电脑有愿难，可用跑阻负毅设行试验，此1.3空载试验
(2)
将高压建整流器辅出靠开路，用调压器送电，或将商压整流设备开路，南零缓慢上开炎流电压壁商压硅整流器的翰出电压为额定愉出查流电压的1.5倍，运行1min，不应有击穿，闪络或算常驹声。7,4负载试验
4
JB/T58451991
出厂试验在产内用模拟电场（不带级气）成电险性资载进行。用模报电场试验附，设备应尽可能接说额定输热状态：用电阻负载试验时：设备应在额定输出直流电流与不小于80%额定输出真流电压下进行。
型式试验时，除按出产试验外，也可以在现场用境收焦器实际负毅进行。上述试滁稳定运行1五，应无界常现象。7.5温升成验
7.5.1摘鼠环境温度的测定
周调环境鼠度用不少于品个漂度计读数的术平均值求测定，这整温度计应均勾分布于距离被试产品1u和被试产品高度的--半处，应保证温度计避免外来气流及热辐射和温度急剧变化的影响，以免产生测最摄差。
7.5.2设备的温升试验
温开试验的目的是检验设备往额定输出直流电范及输出意流压为100%与70额定值的条件下，备部位的温升应符合ZBK46008.3第3.7条的规庭。a。用热电偶戴温度计或其他方法来测定变压器外壳、油顶层获控制植各部位的温度。当测定点附近有很大交变磁场时，应乘用酒精温度计。5，用电照法测定温升：线图的摄升可用息阻法测定，即握据线团的热态电阻与冷态电阻通过计算来决庭。在测盈线留的冷态电阻以前，应将被试产品放暨在室内不少子3，测意前1h内，室温变化应不大于30。热态电阻与冷态电阻应当用隔样方法聘阅一仪表测量，导载联结点也应相向。线圈湿升可按下式计第：
Ra
TeR
-(234.5+0,)-(234.5+6).
武中；被测线閣的温升，K；
0测量被测续国冷态电闭时的周团环境温度，℃;测量被测线医热态电阻时的周圈环境摄度，CR被刻线的冷态电联。御周固环境温度为9时的电阻值，9R.被测线圈的热态电阻。联周国环烧摄度为时的电阻值，。7.5.3热稳定值
(3)
温升试验时环境源度应在相对隐定的条件下。维持足够长的时间，便各部位的温度达到热稳定。如果温魔的上开速家每小时不超过1K，赠认头巴达到热稳定。7.6触发装實性能检查
用示波谢来检验其导通角的变化范，应满足产品技术条件要求。其波形应光滑对称。7.7结试验
该项试验在电收尘器负载点城在解造产用改变放电间限的方法进行。他设备在接近额寇电压、额定电流的情视下，改变效电间隙，使闪络频察您分律不小可60次，特续nin（试验过程中，电底、电流不作考核），试验后，设备应能正常工作。7.8冲密、短路及保护试验
7.8.1负载冲走试验
试验前，将负裁调察到额定值，然后操作控谢框牛工件按纽、停止控按级。使整流变压解一次分，合间备60次（分、食闻个过提为一-次，，每次仪表指针舒达谢憩定值）7.8.2整流变压器-次侧分、合闻的开路冲击及过电用试验，试验商，将高压隔离开美处于开路状态（拆除控照续蹭中的过电压保护照避）：价别调整给定偿在零位和额宽输出状态二种微置，然厨在上遗二种位客操作控创担中工作按钮、停止按钮，债整流变压器一次侧分、合间（分，合阐个过程为一次），给定截零位时为20次，给定值额定输出状态时为505
次，试验后设备应正常工作。
7.8.3短路冲击试验
JB/T58451991
试验前，将商压隔离开关处于短略获态，分别调整给定值在零位和额定输出状态二种位置，然眉在上述二种位置各操作控制框中工作按钮、停止接钮，使整流变压器一次侧分、合闸（分合间一个过程为一次，每次仪表指针需达到稳定值），给定值零位附为10次，给宠值额定输出状态时为50次，试验后设备应正常工作。
7.8.4流侧滴压隔离开关的短路冲动试验试验前，将负载调整到额定值，然质操作查流侧离压隔离开关按负载、短路的程序20次（负载、短路个过翟为次），试验后设备应正常工作。7.8.5算流侧高压篇离开美的开路冲击及过电压试验试验前，将负调懿到额定值（拆除控制线路中的过电压保护裁置），然后操作直流侧高压弱离开关按负截、开路的概序20次（负截、开路一个过程为一次），试验后设备应正常工作。7。8。6过载保护的检验
在负载试验时捡验各称过电流保护器件的过电流整定值，如控制系统的电流极限整定、过电流继电器与热维电器等限流元件的整定，是符合设计要求。7.8.7短路及短路保护试验
试验前，将负裁调整到额定值，然后操作直流侧高压隔离开关使其短路，保护器件应正需工作，试验后，设备应正嘴工作。
附加说明：
本标由全国电力电子学标准化婴贸会摄出并归理。本标准由工海电阻产等单位负责起章。本称准主要起草人生华伟。
