【机械行业标准(JB)】 热循环负载试验方法导则

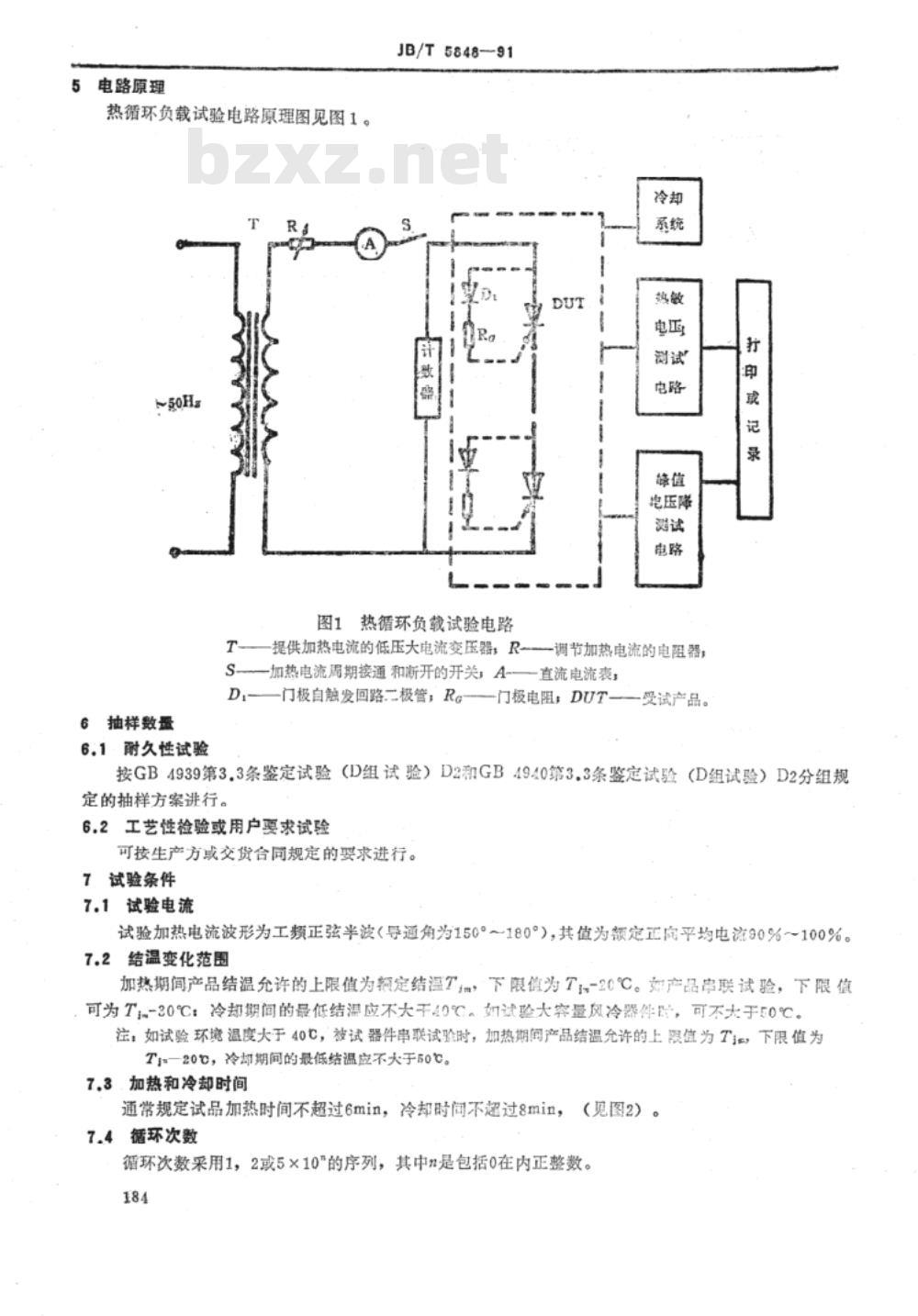

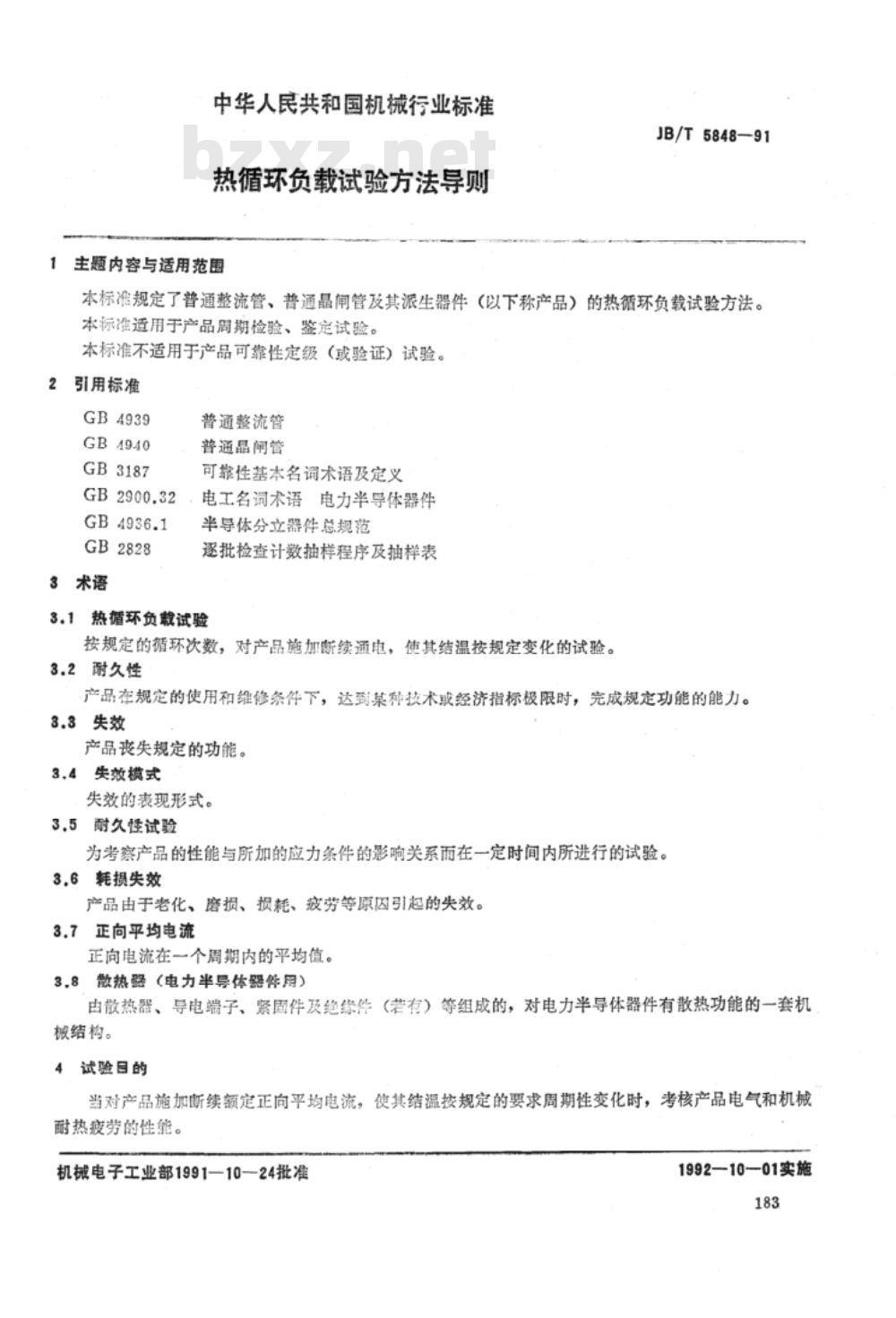

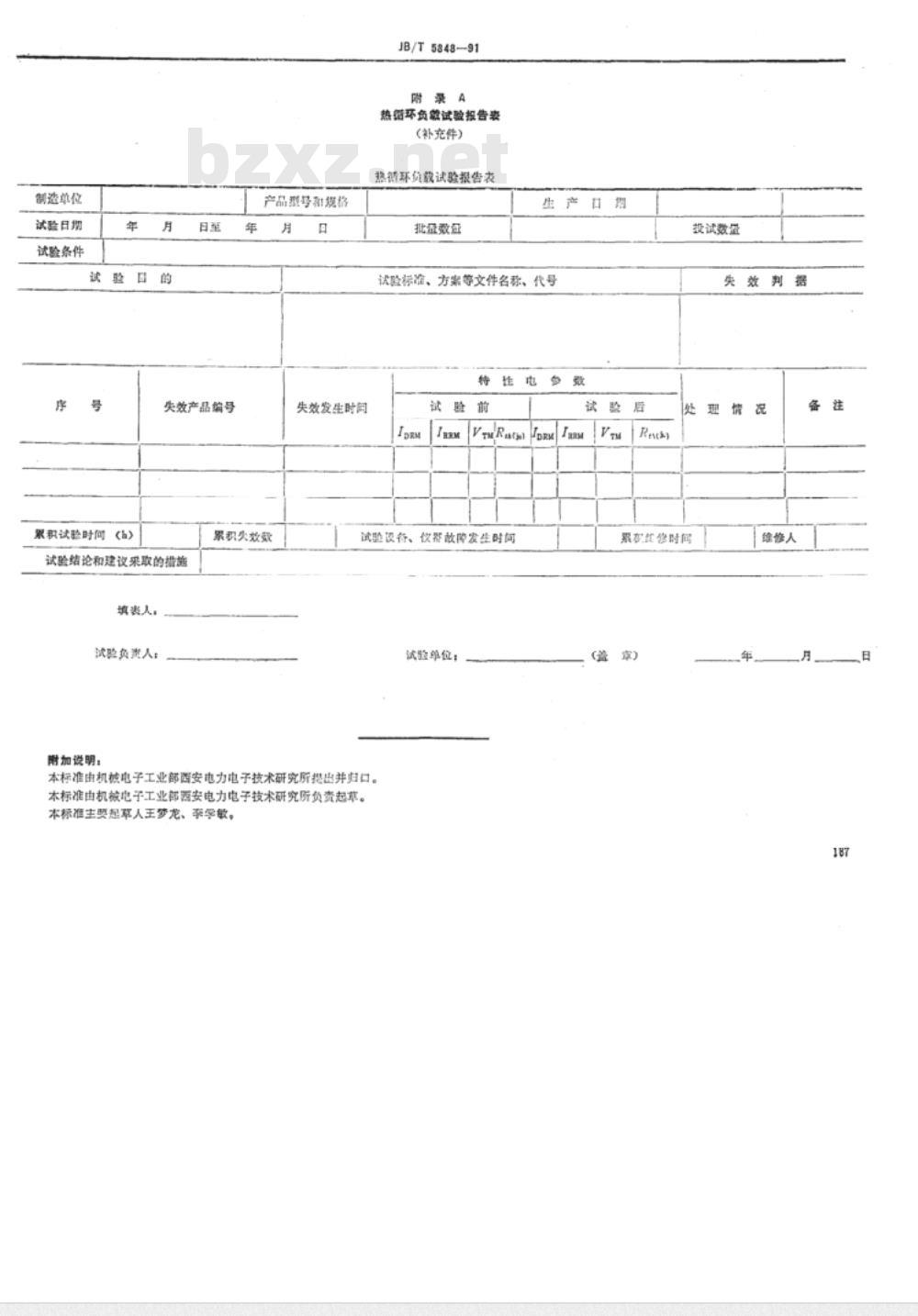

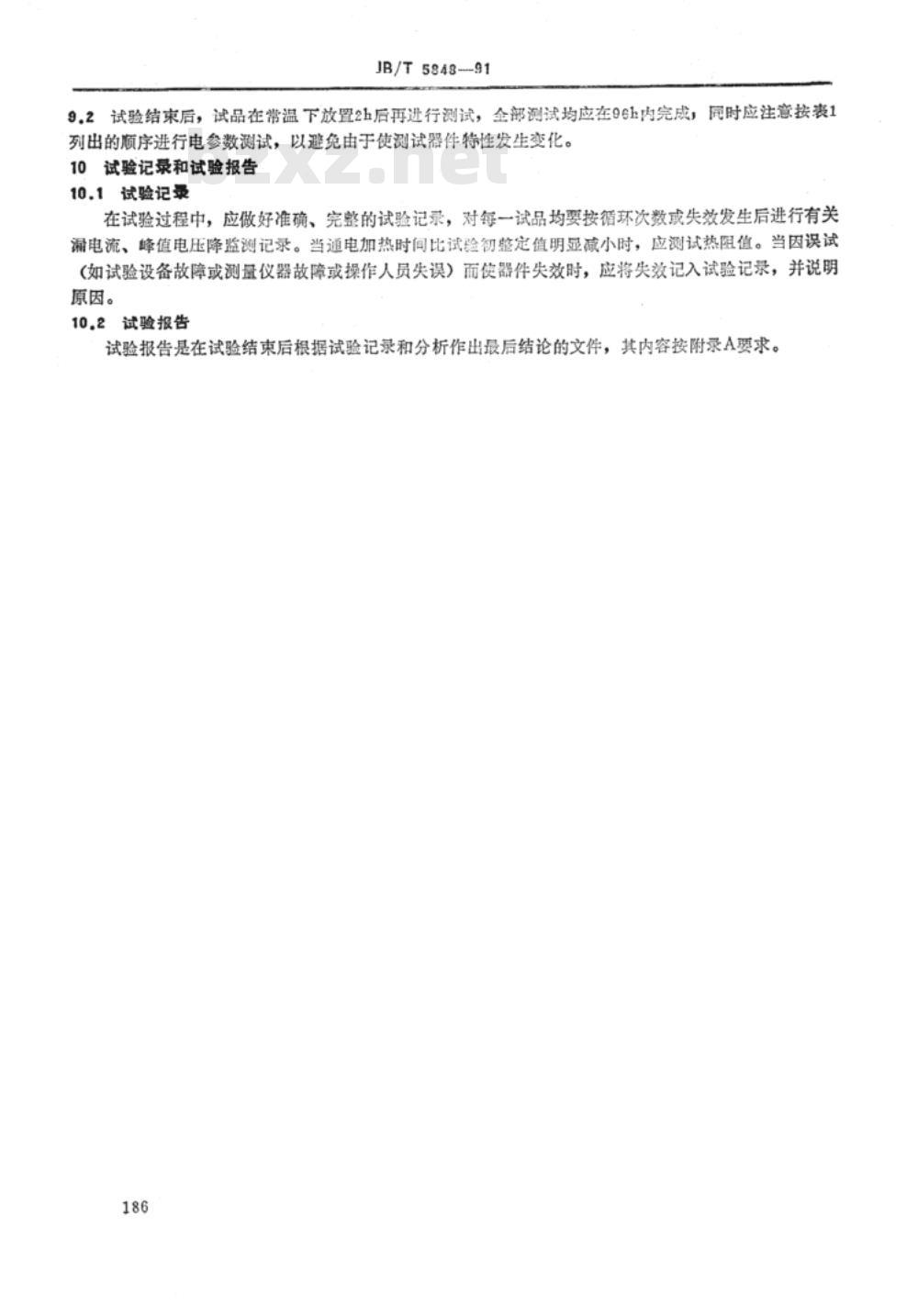

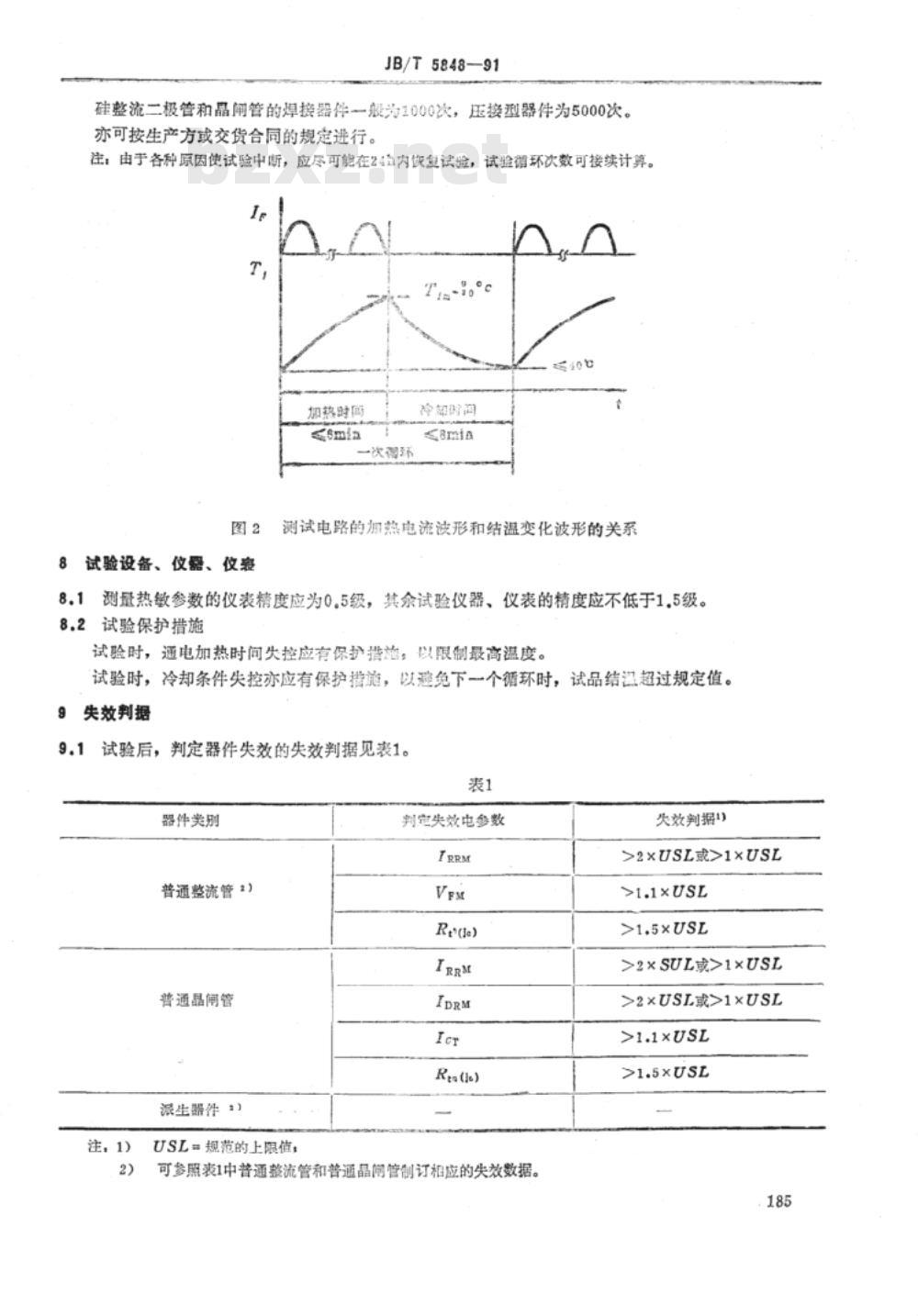

中华人民共和国机械行业标准 热循环负载试验方法导则 1 主题内容与适用范围 本标准规定了普通整流管、普通晶闸管及其派生器件（以下称产品）的热循环负载试验方法。本标准适用于产品周期检验、鉴定试验，不适用于产品可靠性定级（或验证）试验。 2 引用标准 GB4939 GB4940 GB3187 GB2900.32 GB4936.1 GB2828 3 术语 3.1 热循环负载试验 按规定的循环次数，对产品施加断续通电，使其结温按规定变化的试验。 3.2 耐久性 产品在规定的使用和继修条件下，达到某技术或经济指标极限时，完成规定功能的能力。 3.3 失效 产品丧失规定的功能。 3.4 失效模式 失效的表现形式。 3.5 耐久性试验 为考察产品的性能与所加的应力条件的影响关系而在一定时间内所进行的试验。 3.6 耗损失效 产品由于老化、磨损、损耗、疲劳等原因引起的失效。 3.7 正向平均电流 正向电流在一个周期内的平均值。 3.8 散热器（电力半导体器件用） 由散热器、导电端子、紧固件及绝缘件（若有）等组成，对电力半导体器件有散热功能的一套机械结构。 4 试验目的 当对产品施加断续额定正向平均电流，使其结温按规定的要求周期性变化时，考核产品电气和机械耐热疲劳的性能。 5 电路原理 热循环负载试验电路原理图见图1。试验电路包括低压大电流变压器、开关、电流表、电阻器等组件。 6 抽样数量 6.1 耐久性试验 按照GB4939第3.3条及GB4940第3.3条规定的抽样方案进行。 6.2 工艺性检验或用户要求试验 可按生产方或交货合同规定的要求进行。 7 试验条件 7.1 试验电流 试验加热电流波形为工频正弦半波，其值为额定正向平均电流的90%～100%。 7.2 结温变化范围 加热期间产品结温的上限值为额定结温，最低结温应不大于40℃。 7.3 加热和冷却时间 通常规定试品加热时间不超过6分钟，冷却时间不超过8分钟。 7.4 循环次数 循环次数采用1，2或5×10^n的序列，其中n为正整数。不同类型器件的循环次数分别为1000次和5000次。 8 试验设备、仪器、仪表 8.1 测量热参数的仪表精度应为0.5级，其余试验仪器、仪表的精度不低于1.5级。 8.2 试验保护措施 试验时，通电加热时间失控应有保护措施，以限制最高温度。 9 失效判据 9.1 试验后，判定器件失效的失效判据见表1。根据失效电参数，如IRRM、Vesr等指标进行判定。 9.2 试验结束后，试品在常温下放置2小时后再进行测试，全部测试应在96小时内完成。 10 试验记录 试验过程中的所有参数、数据应详细记录并归档，以确保数据的完整性与可追溯性。
