【机械行业标准(JB)】 汽轮机表面式给水加热器性能试验规程

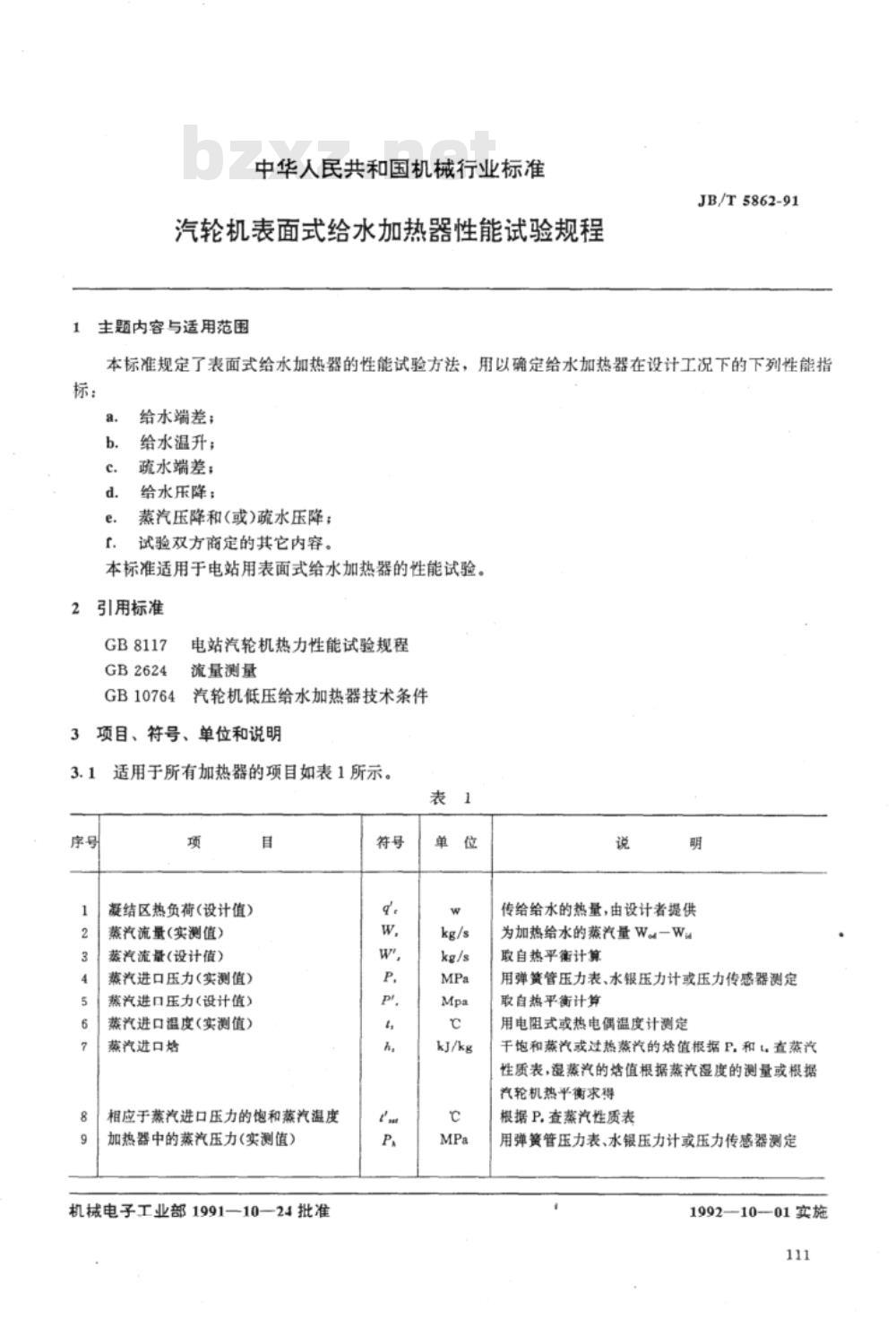

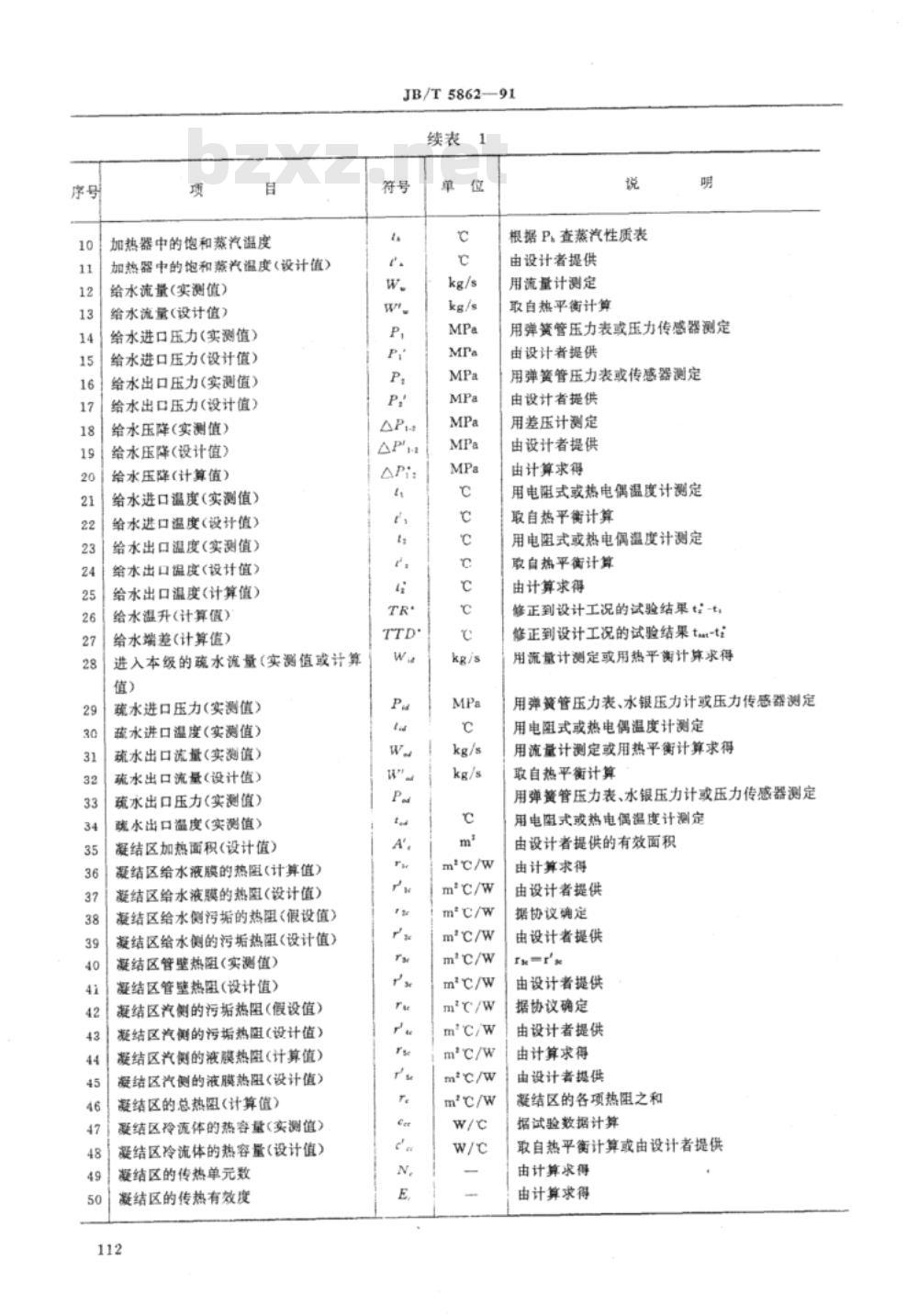

中华人民共和国机械行业标准 JB/T5862-91 汽轮机表面式给水加热器性能试验规程 1 范围 本标准规定了表面式给水加热器的性能试验方法，用以确定给水加热器在设计工况下的下列性能指标： a. 给水端差； b. 给水温升； c. 疏水端差； d. 给水压降； e. 蒸汽压降和(或)疏水压降； f. 试验双方商定的其它内容。 本标准适用于电站用表面式给水加热器的性能试验。 2 规范性引用文件 GB8117 GB2624 GB10764 电站汽轮机热力性能试验规程 流量测量 汽轮机低压给水加热器技术条件 3 项目、符号、单位和说明 3.1 序号 适用于所有加热器的项目如表1所示。 表1 项目 凝结区热负荷(设计值) 蒸汽流量（实测值） 蒸汽流量(设计值) 蒸汽进口压力(实测值） 蒸汽进口压力（设计值) 蒸汽进口温度（实测值） 蒸汽进口焙 相应于蒸汽进口压力的饱和蒸汽温度 加热器中的蒸汽压力（实测值） 符号 q W w P t PA 单位 kg/s kg/s MPa Mpa c kj/kg c MPa 说明 传给给水的热量，由设计者提供 为加热给水的蒸汽量 W-Wa 取自热平衡计算 用弹簧管压力表、水银压力计或压力传感器测定 用电阻式或热电偶温度计测定 干饱和蒸汽或过热蒸汽的熔值根据P，和t.直蒸汽性质表，湿蒸汽的值根据蒸汽湿度的测量或根据汽轮机热平衡求得 根据P.查蒸汽性质表 用弹簧管压力表、水银压力计或压力传感器测定 4 序号 10 到 50 项目 加热器中的饱和蒸汽温度 加热器中的饱和蒸汽温度(设计值) 给水流量(实测值) 给水流量(设计值) 给水进口压力（实测值） 给水进口压力(设计值) 给水出口压力（实测值） 给水出口压力(设计值) 给水压降(实测值) 给水压降(设计值) 给水压降(计算值) 给水进口温度(实测值) 给水进口温度(设计值) 给水出口温度（实测值） 给水出口温度(设计值) 给水出口温度(计算值) 给水温升(计算值) 给水端差(计算值) 进入本级的疏水流量（实测值或计算值） 疏水进口压力（实测值） 疏水进口温度(实测值) 疏水出口流量（实测值） 疏水出口流量(设计值) 疏水出口压力(实测值) 疏水出口温度(实测值） 凝结区加热面积（设计值） 凝结区给水液膜的热阻（计算值） 凝结区给水液膜的热阻（设计值） 凝结区给水侧污垢的热阻（设计值） 凝结区给水侧的污垢热阻(设计值） 凝结区管壁热阻(实测值） 凝结区管壁热(设计值) 凝结区汽侧的污垢热阻（假设值） 凝结区汽侧的污垢热阻（设计值） 凝结区汽侧的液膜热阻（计算值） 凝结区汽侧的液膜热阻(设计值） 凝结区的总热阻（计算值） 凝结区冷流体的热容量（实测值） 凝结区冷流体的热容量（设计值） 凝结区的传热单元数 凝结区的传热有效度 5 试验方法 修正到设计工况的试验结果
