【机械行业标准(JB)】 挖掘机电控设备 试验方法

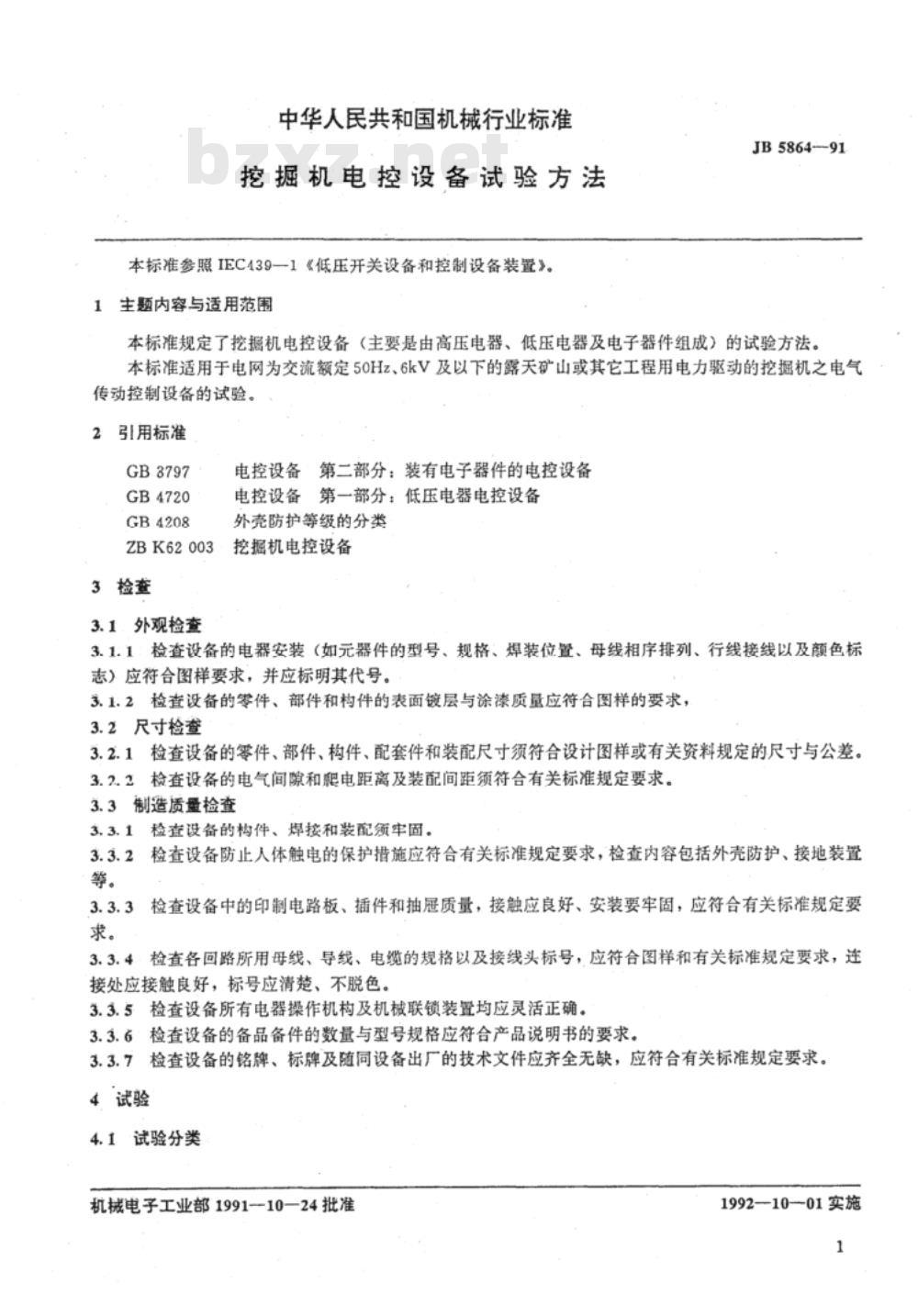

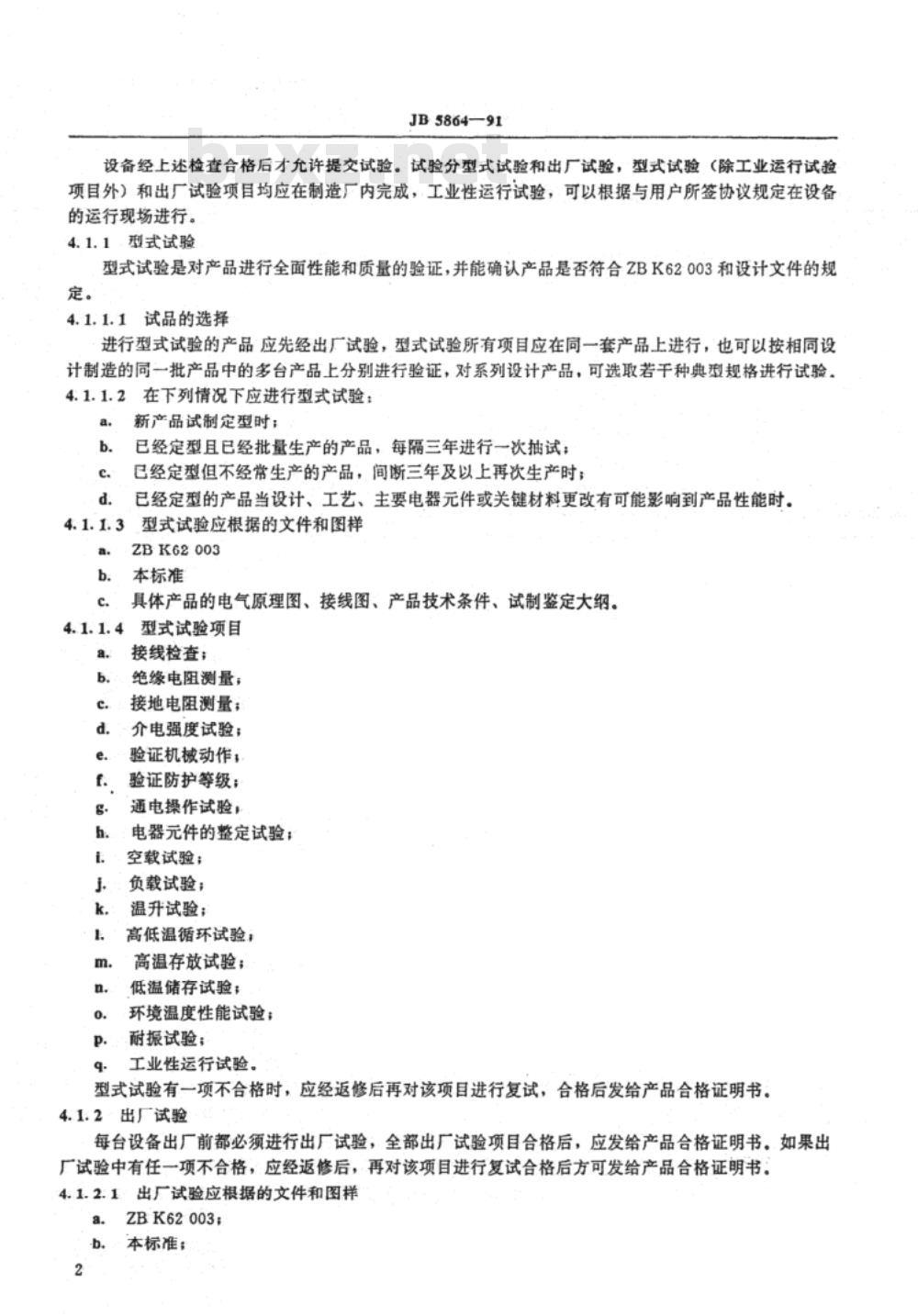

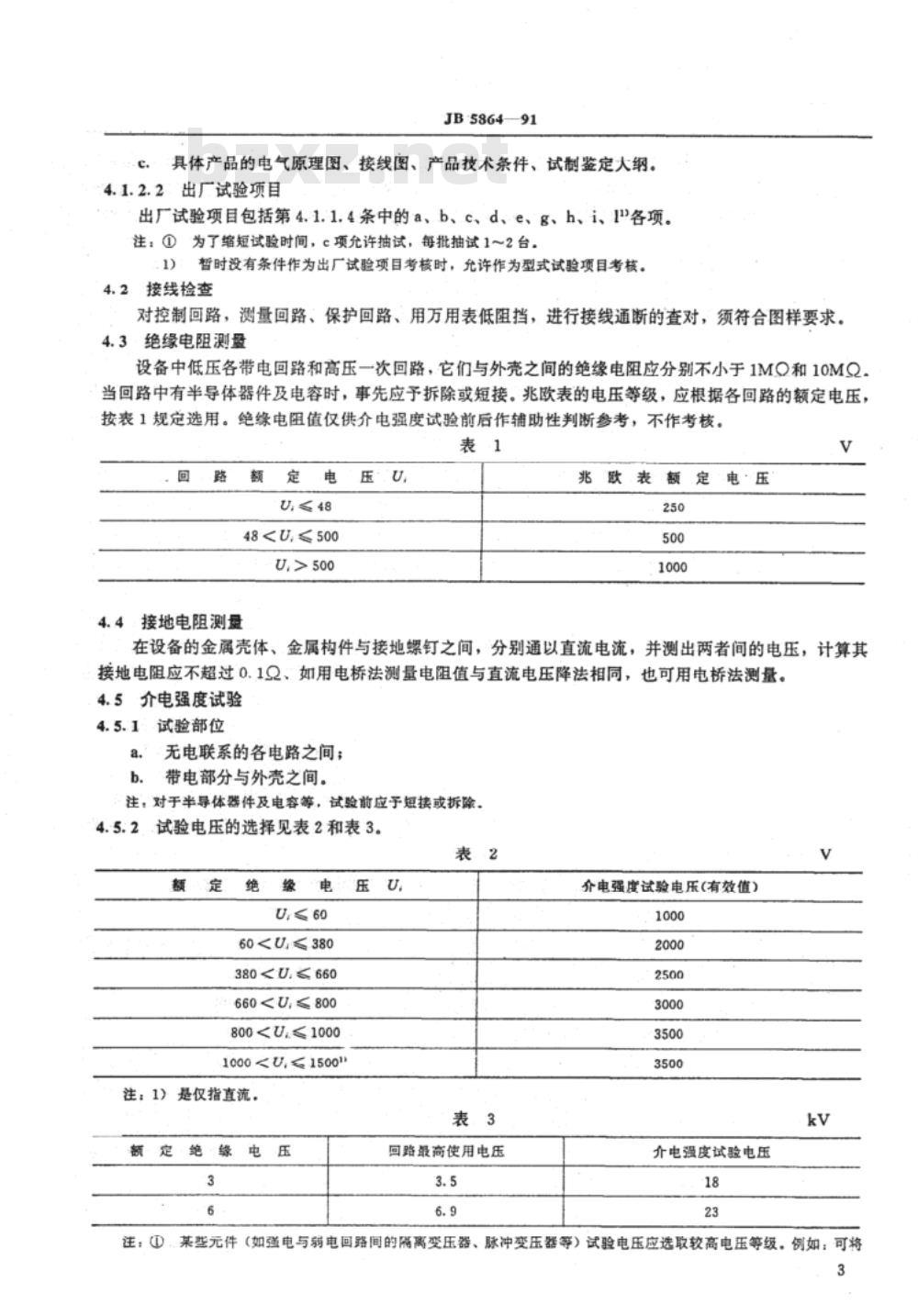

中华人民共和国机械行业标准 JB5864—91 挖掘机电控设备试验方法 1 主题内容与适用范围 本标准参照IEC439-1《低压开关设备和控制设备装置》制定，规定了挖掘机电控设备（主要由高压电器、低压电器及电子器件组成）的试验方法。 本标准适用于电网为交流额定50Hz、6kV及以下的露天矿山或其它工程用电力驱动的挖掘机电气传动控制设备的试验。 2 引用标准 GB3797 GB4720 GB4208 ZBK62003 3 检查 3.1 外观检查 3.1.1 检查设备的电器安装（如元器件的型号、规格、焊装位置、母线相序排列、行线接线以及颜色标志）应符合图样要求，并应标明其代号。 3.1.2 检查设备的零件、部件和构件的表面镀层与涂漆质量应符合图样要求。 3.2 尺寸检查 3.2.1 检查设备的零件、部件、构件、配套件和装配尺寸须符合设计图样或有关资料规定的尺寸与公差。 3.2.2 检查设备的电气间隙和绝缘距离及装配间距须符合有关标准规定要求。 3.3 制造质量检查 3.3.1 检查设备的构件、焊接和装配须牢固。 3.3.2 检查设备防止人体触电的保护措施应符合标准规定要求，检查内容包括外壳防护、接地装置等。 3.3.3 检查设备中的印制电路板、插件和抽屉质量，接触应良好、安装要牢固。 3.3.4 检查各回路所用母线、导线、电缆的规格以及接线头标号，应符合图样和标准要求。 3.3.5 检查设备所有电器操作机构及机械联锁装置应灵活正确。 3.3.6 检查设备的备品备件的数量与规格应符合产品说明书要求。 3.3.7 检查设备的铭牌、标牌及随同设备出厂的技术文件应齐全无缺。 4 试验 4.1 试验分类 设备经上述检查合格后方可进行试验。试验分型式试验和出厂试验，型式试验和出厂试验项目均应在制造厂内完成，工业性运行试验可根据协议在设备运行现场进行。 4.1.1 型式试验 型式试验是对产品性能和质量的全面验证，并确认产品是否符合ZBK62003和设计文件的规定。 4.1.1.1 试品的选择 进行型式试验的产品应先经出厂试验，所有型式试验项目应在同一套产品上进行，也可以在多台产品上分别进行验证。 4.1.1.2 型式试验应在下列情况下进行： a. 新产品试制定型时； b. 定型且已批量生产的产品，每隔三年进行一次抽试； c. 定型但不常生产的产品，间断三年及以上再次生产时； d. 定型产品的设计、工艺或关键电器元件更改时。 型式试验项目包括：接线检查；绝缘电阻测量；接地电阻测量；介电强度试验；验证机械动作；验证防护等级；通电操作试验等。 4.1.2 出厂试验 每台设备出厂前必须进行出厂试验，所有项目合格后方可发给产品合格证明书。出厂试验包括：接线检查；绝缘电阻测量；接地电阻测量等。 注：① 为了缩短试验时间，接线检查项目允许抽试，每批抽试1-2台设备。
