中华人民共和国机械行业标准
JB/T 5865-1991
窄轨工矿电机车轮对系列
1991-10-17发布
中华人民共和国机械电子工业部1992-10-01实施
中华人民共和国机械行业标准
窄轨工矿电机车轮对系列
1主题内容与适用范围
JB/T58651991
代替JB3269-83
本标准规定了窄轨工矿电机车用轮对系列的主要尺寸、规格、技术要求和检验规则。本标准适用于批量生产的符合JB/乙117《工矿电机车系列型诺》规定的窄轨工矿电机车用的轮对系列，对非型谱内的产品也可参照使用。2
引用标准
GB5675
GB5676下载标准就来标准下载网
GB4695
GB2828
GB2829
3产品分类
标准化工作导则产品标准编写规定灰铸铁分级
一般工程用铸造碳钢
窄轨机车车辆车轮踏面形状及尺寸差

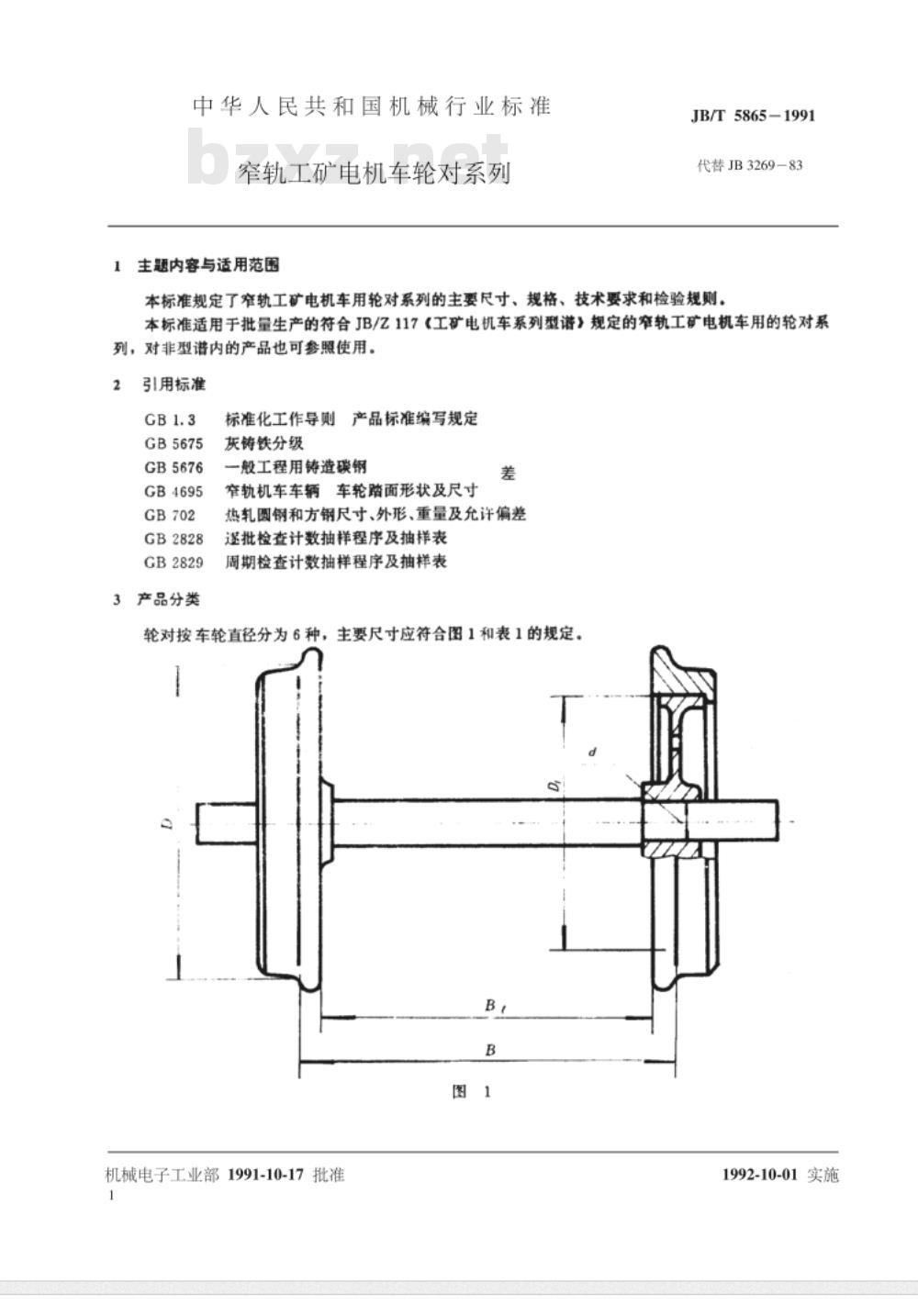

热轧圆钢和方钢尺寸、外形、重量及允许偏差逐批检查计数抽样程序及抽样表周期检查计数抽样程序及抽样表轮对按车轮直径分为6种，主要尺寸应符合图1和表1的规定。0
机械电子工业部1991-10-17批准1992-10-01实施
车轮型式
整体车轮
整体车轮
轮箍车轮
轮箍车轮
轮箍车轮
轮箍车轮
技术要求
车轮直径
轮对的零件不允许有裂纹。
JB/T5865-1991
轮心外径
轮对的两车轮滚动圆直径之差不大于1mm。D
轮亮孔径
轮对内侧距离

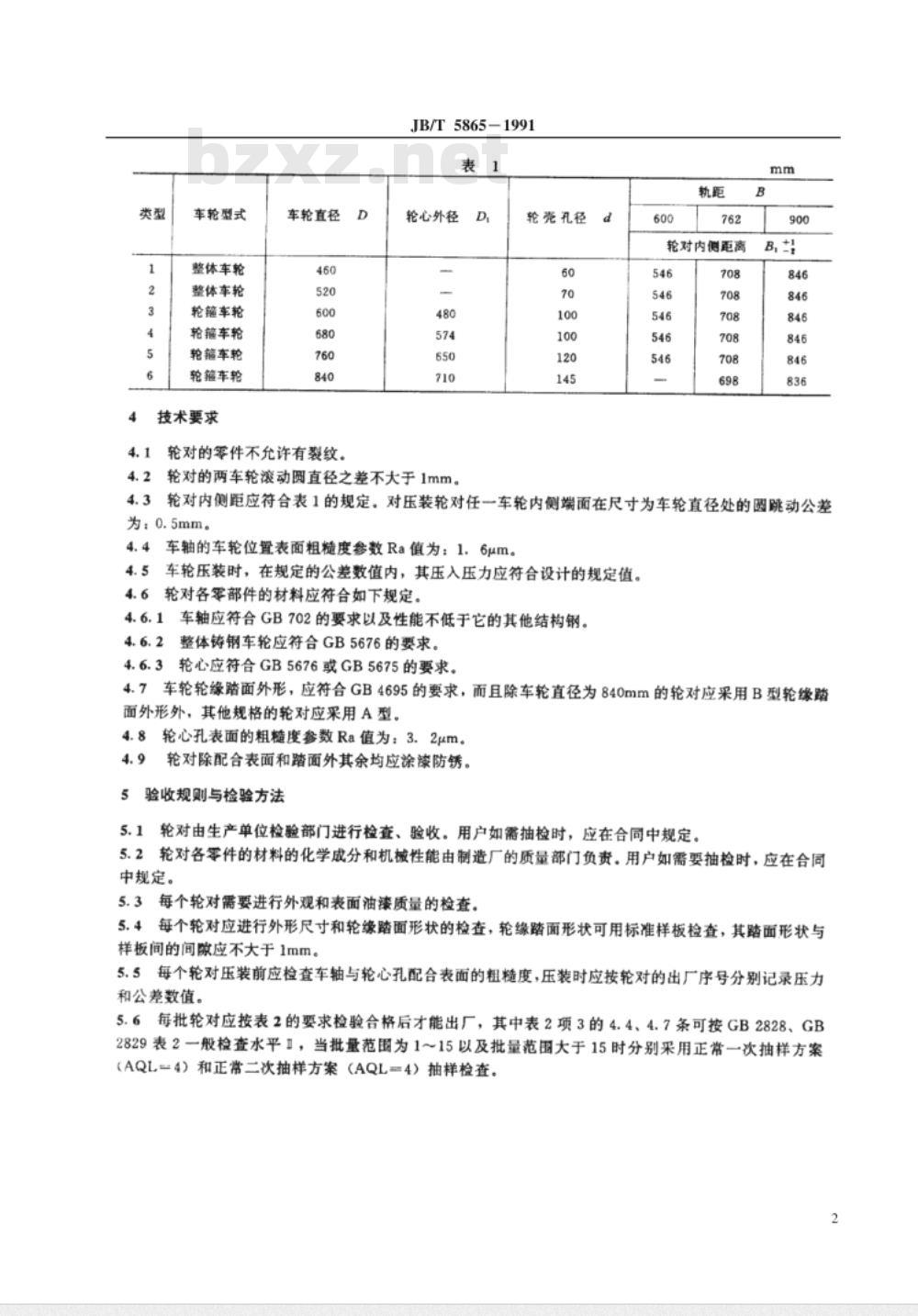

轮对内侧距应符合表1的规定。对压装轮对任一车轮内侧端面在尺寸为车轮直径处的圆跳动公差为：0.5mm。
4.4车轴的车轮位置表面粗糙度参数Ra值为：1.6μm。4.5车轮压装时，在规定的公差数值内，其压入压力应符合设计的规定值。4.6轮对各零部件的材料应符合如下规定。4.6.1车轴应符合GB702的要求以及性能不低于它的其他结构钢。4.6.2整体铸钢车轮应符合GB5676的要求。4.6.3轮心应符合GB5676或GB5675的要求。4.7车轮轮缘踏面外形，应符合GB4695的要求，而且除车轮直径为840mm的轮对应采用B型轮缘踏面外形外，其他规格的轮对应采用A型。4.8轮心孔表面的粗糙度参数Ra值为：3．2μm。轮对除配合表面和踏面外其余均应涂漆防锈。4.9
5验收规则与检验方法
5.1轮对由生产单位检验部门进行检查、验收。用户如需抽检时，应在合同中规定。5.2轮对各零件的材料的化学成分和机械性能由制造厂的质量部门负责。用户如需要抽检时，应在合同中规定。
5.3每个轮对需要进行外观和表面油漆质量的检查。5.4每个轮对应进行外形尺寸和轮缘踏面形状的检查，轮缘踏面形状可用标准样板检查，其踏面形状与样板间的间隙应不大于1mm。
5.5每个轮对压装前应检查车轴与轮心孔配合表面的粗糙度，压装时应按轮对的出厂序号分别记录压力和公差数值。
5.6每批轮对应按表2的要求检验合格后才能出厂，其中表2项3的4.4、4.7条可按GB2828、GB2829表2一般检查水平Ⅱ，当批量范围为1～15以及批量范围大于15时分别采用正常一次抽样方案（AQL=4）和正常二次抽样方案（AQL=4）抽样检查。2
验项目
配合面粗糕度
JB/T58651991
考核要求
4.1、4.9
4.2、4.3、4. 4

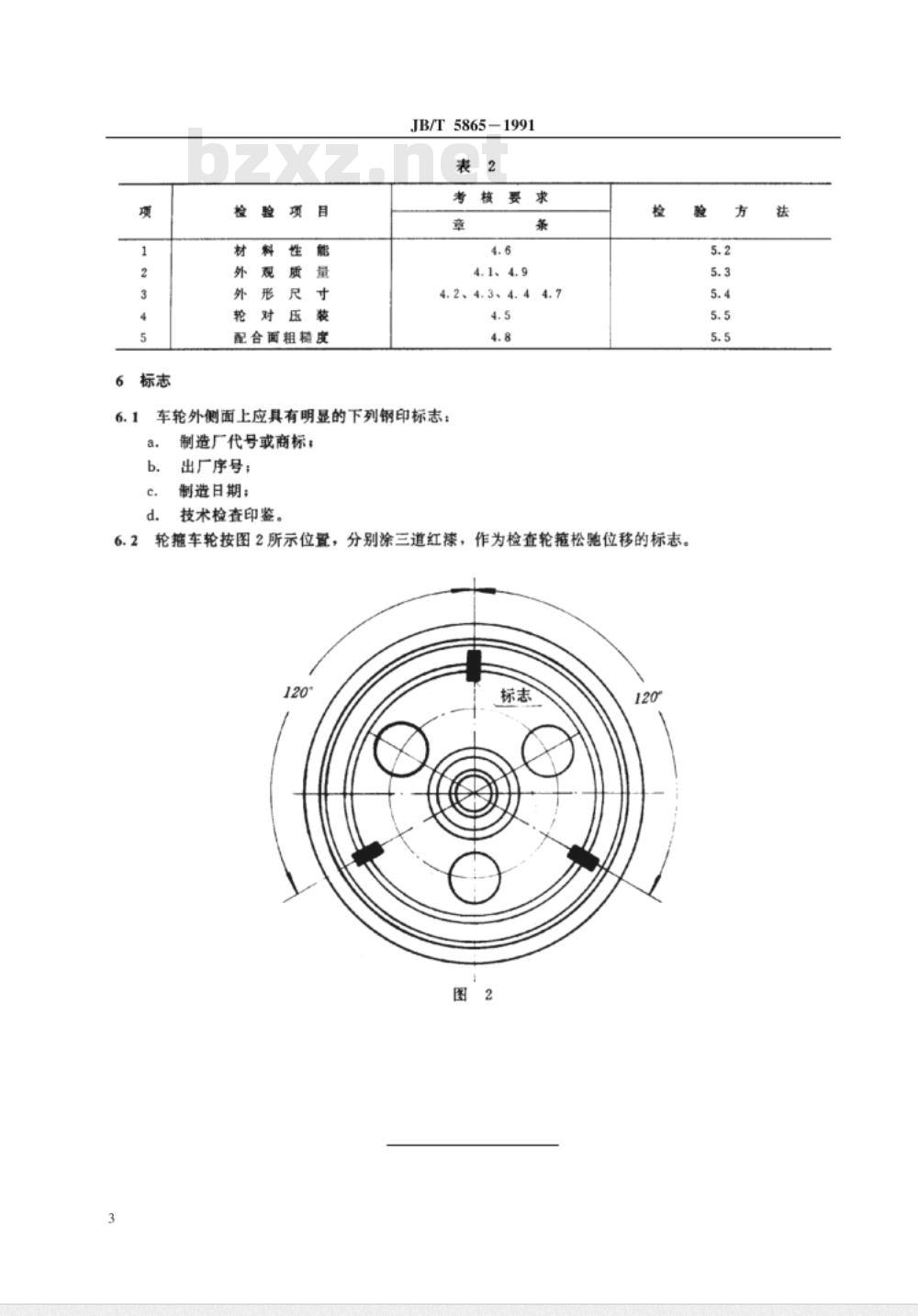

车轮外侧面上应具有明显的下列钢印标志：a.
制造厂代号或商标；
出厂序号；
制造日期；
技术检查印鉴。
轮摊车轮按图2所示位置，分别涂三道红漆，作为检查轮箍松驰位移的标志。6.2
JB/T5865-1991

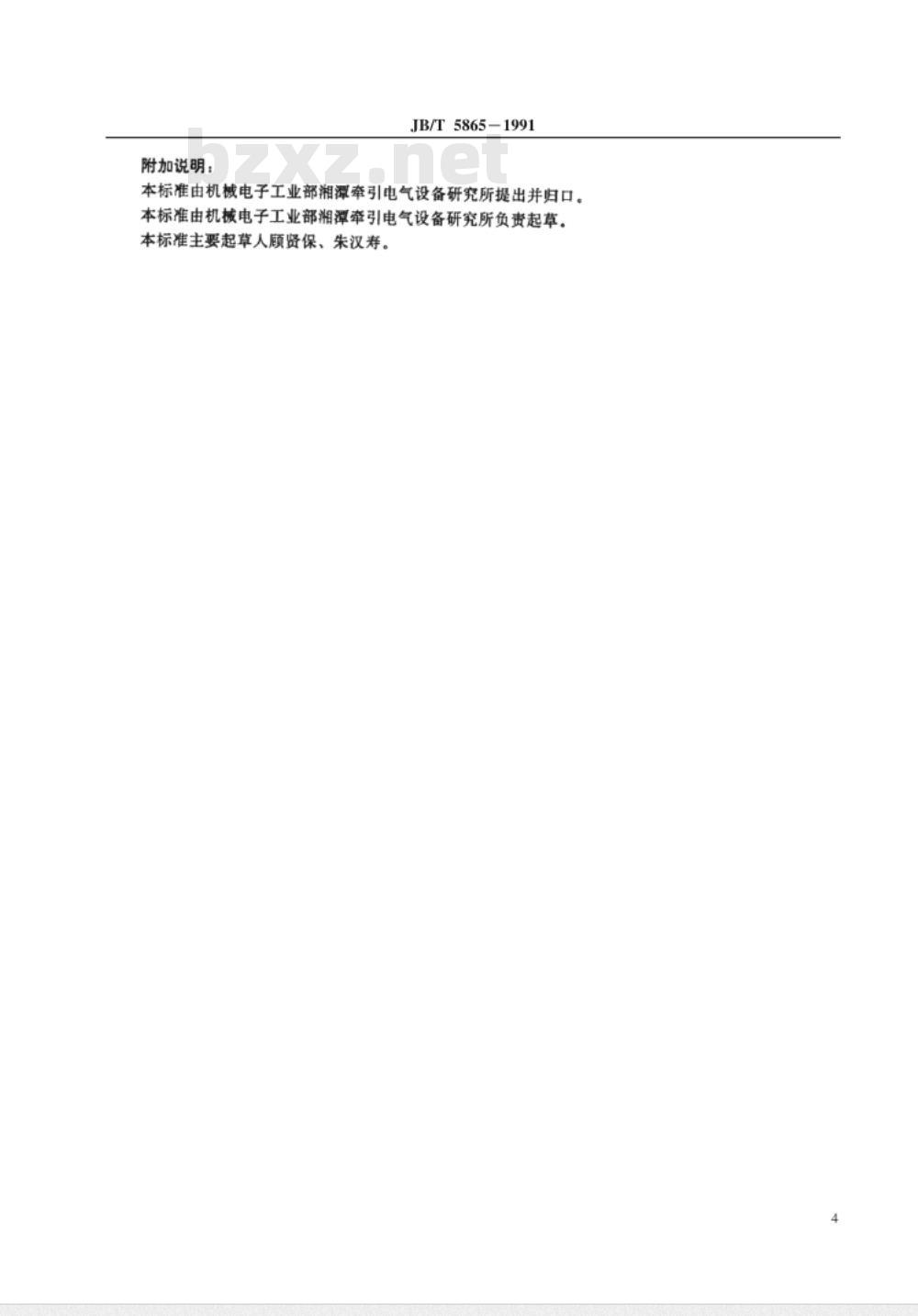

附加说明：
本标准由机械电子工业部湘潭牵引电气设备研究所提出并归口。本标准由机械电子工业部湘潭牵引电气设备研究所负责起草。本标准主要起草人顾贤保、朱汉寿。4
