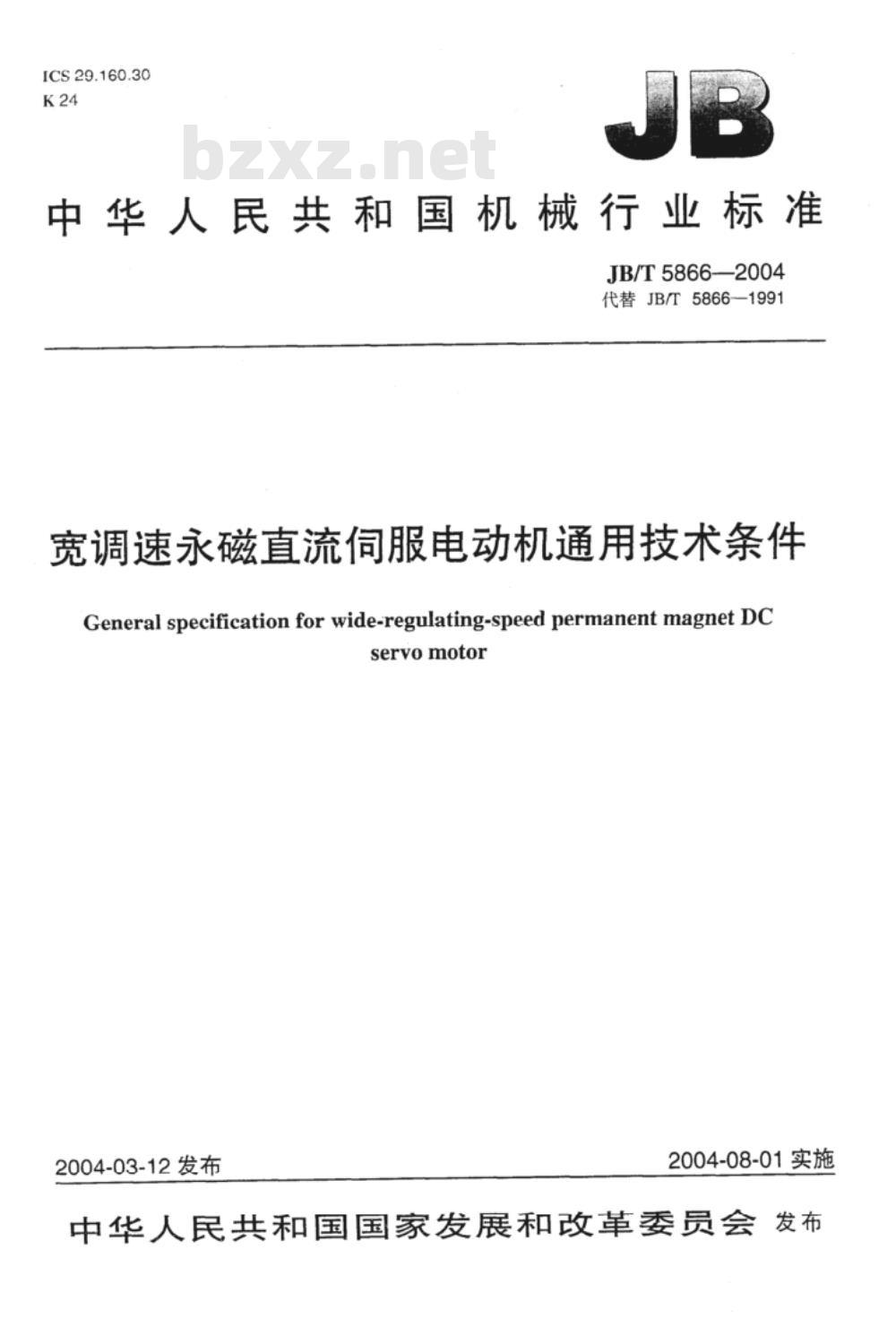

【机械行业标准(JB)】 宽调速永磁直流伺服电动机 通用技术条件

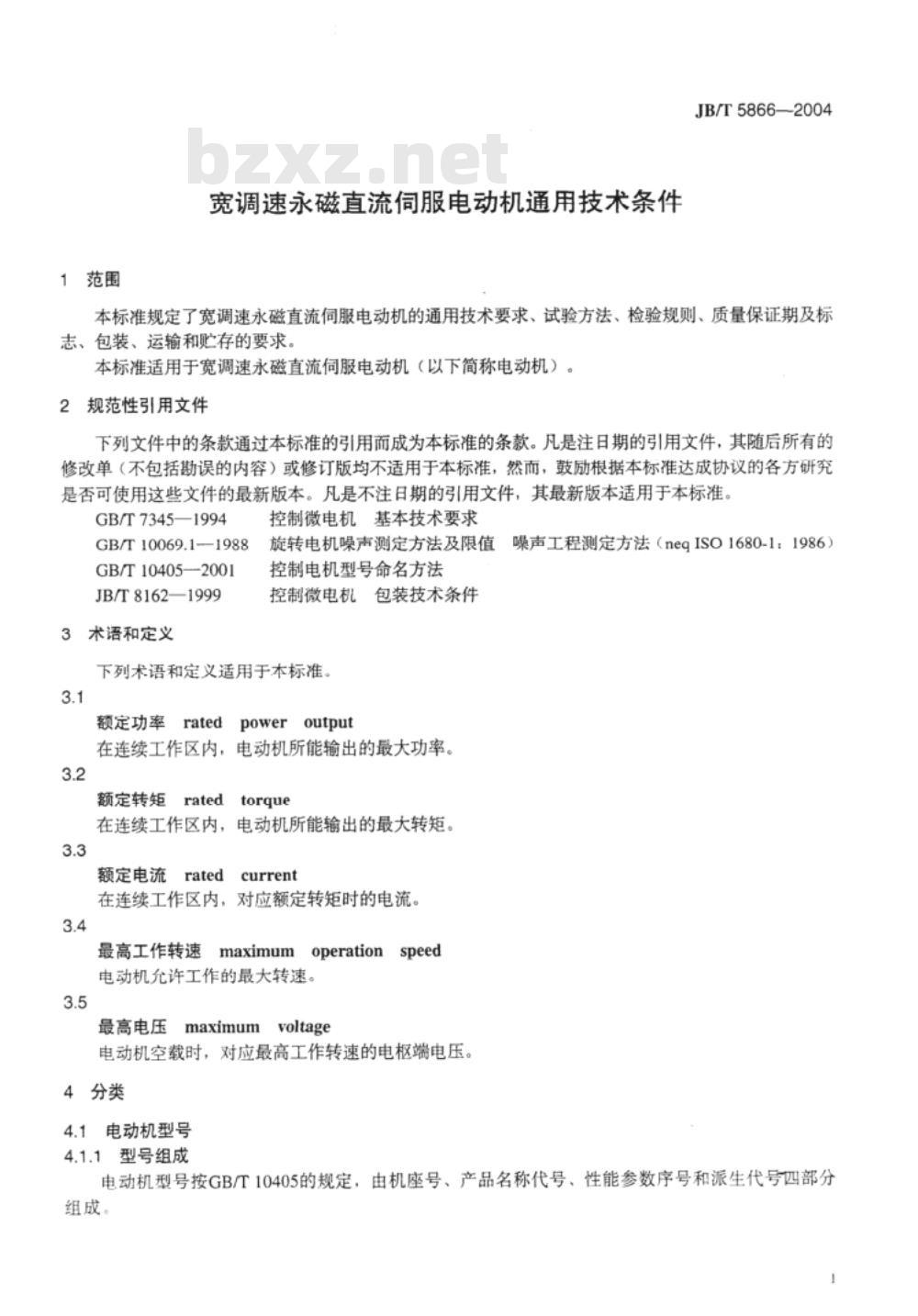

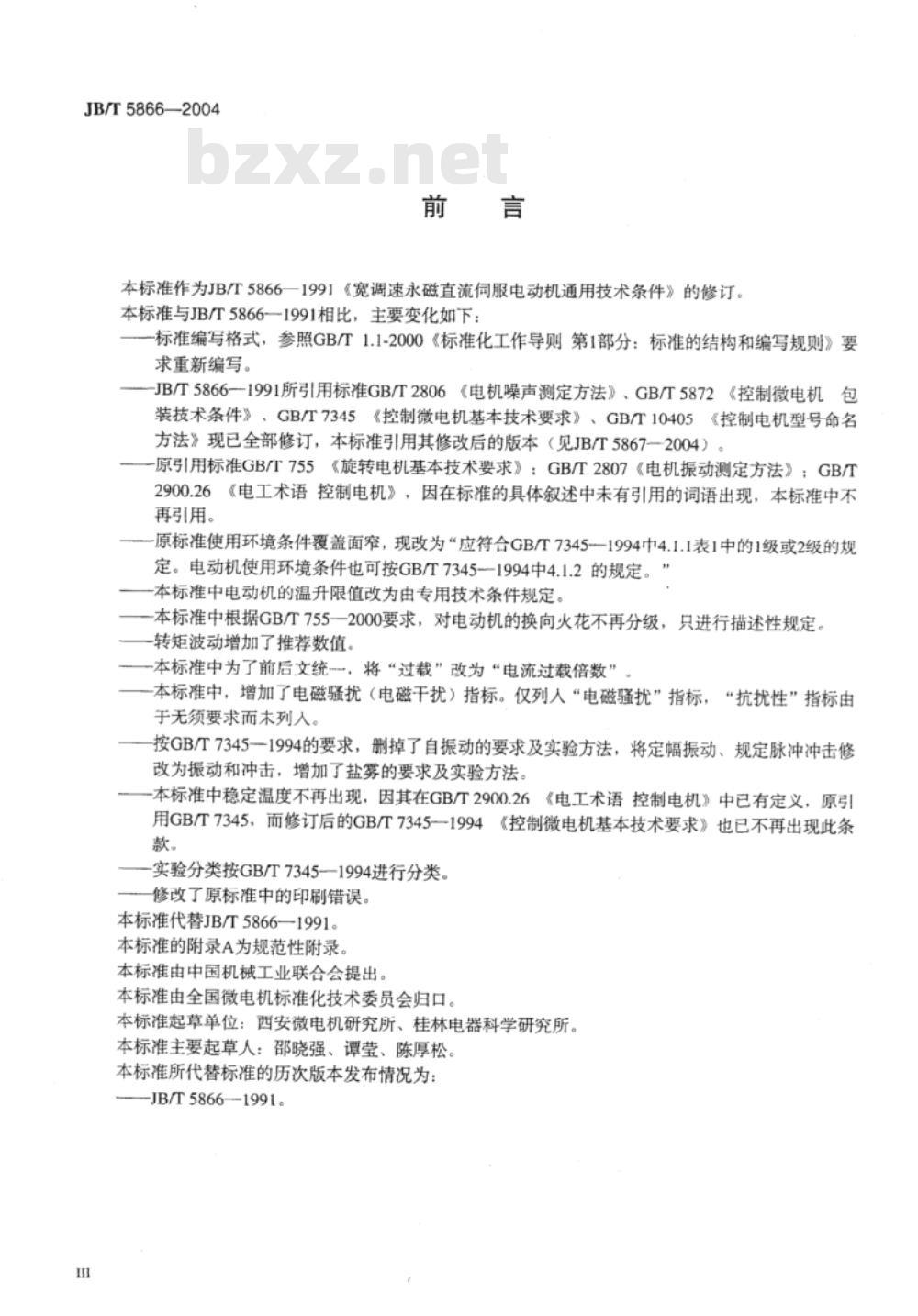

中华人民共和国机械行业标准 JB/T 5866—2004 宽调速永磁直流伺服电动机通用技术条件 本标准代替JB/T 5866—1991，规定了宽调速永磁直流伺服电动机的通用技术要求，试验方法、检验规则及标志、包装、运输和贮存。 本标准适用于宽调速永磁直流伺服电动机（以下简称电机）。本标准应与宽调速永磁直流伺服电动机专用技术条件一起使用。电机的具体技术指标及附加或特殊要求在专用技术条件中规定。 1 范围 本标准规定了宽调速永磁直流伺服电动机的技术要求，适用于生产和使用宽调速永磁直流伺服电动机的各类企业。 2 规范性引用文件 本标准引用了以下文件： GB/T 755 旋转电机基本技术要求 GB/T 2806 电机噪声测定方法 GB/T 2807 电机振动测定方法 GB/T 2900.26 电工术语控制电机 GB/T 5872 控制微电机包装技术条件 GB/T 7345 控制微电机基本技术要求 GB/T 10405 控制电机型号命名方法 3 术语和定义 3.1 额定功率 在连续工作区内，电机所能输出的最大功率。 3.2 额定转矩 在连续工作区内，电机所能输出的最大转矩。 3.3 额定电流 对应额定转矩时的电流。 3.4 最高工作转速 电机允许工作的最大转速。 3.5 最高电压 电机空载时，对应最高工作转速的电枢端电压。 4 产品分类 4.1 电动机型号 电机型号按GB 10405规定，由机座号、产品名称代号、性能参数序号和派生代号四部分组成。 4.2 额定数据及绝缘等级 额定功率、额定转矩、额定电流、最高工作转速和最高电压等数据，以及绝缘等级应由专用技术条件规定。 4.3 结构形式 电动机的结构形式为端面法兰安装或底脚安装。 4.4 电气原理图 电气原理图见图1。 5 技术要求 5.1 使用环境条件 a. 温度：-10~+40℃； b. 相对湿度：90%~95%； c. 气压：74.8KPa； d. 振动：10Hz，双振幅1.5mm； e. 冲击加速度峰值：70m/s²。 5.2 出线方式及标记 电机的引出线可直接引出，也可通过接线板、接线柱或专用插头座引出，引出线应有明显的标记。 5.3 外观和装配质量 电机外观应符合GB 7345的规定，电刷磨合面应不小于三分之二。 5.4 绝缘介电强度 电机绕组与机壳间应能承受试验电压的绝缘介电强度试验，绝缘不应击穿。 5.5 旋转方向 电机的旋转方向应符合相关规定，正反转速差率应满足要求。 5.6 其他性能指标 包括空载起动电压、超速、换向火花、温升等技术要求。 6 试验方法 试验方法包括外观和装配质量检查、绝缘介电强度、旋转方向等性能试验。 7 检验规则 7.1 检验分类 按照电机的技术要求进行分类检验，保证电机符合标准要求。 8 质量保证期 按照产品使用要求和国家相关法规规定质量保证期。 9 标志、包装、运输和贮存 规定了电机的标志、包装要求、运输方式及贮存条件。 附录A（规范性附录） 温升试验支架的结构、材料及尺寸。 前言 本标准作为JB/T 5866-1991《宽调速永磁直流伺服电动机通用技术条件》的修订版，主要变化包括： - 标准编写格式按照GB/T 1.1-2000重新编写； - 引用标准更新，删除无相关叙述的部分； - 更新了电动机的温升限值及电磁骚扰（电磁干扰）指标。 本标准的主要内容包括技术要求、试验方法、检验规则、性能测试等，适用于宽调速永磁直流伺服电动机的生产、检验及使用。
