【机械行业标准(JB)】 YZR 系列起重及冶金用中型高压绕线转子三相异步电动机 技术条件

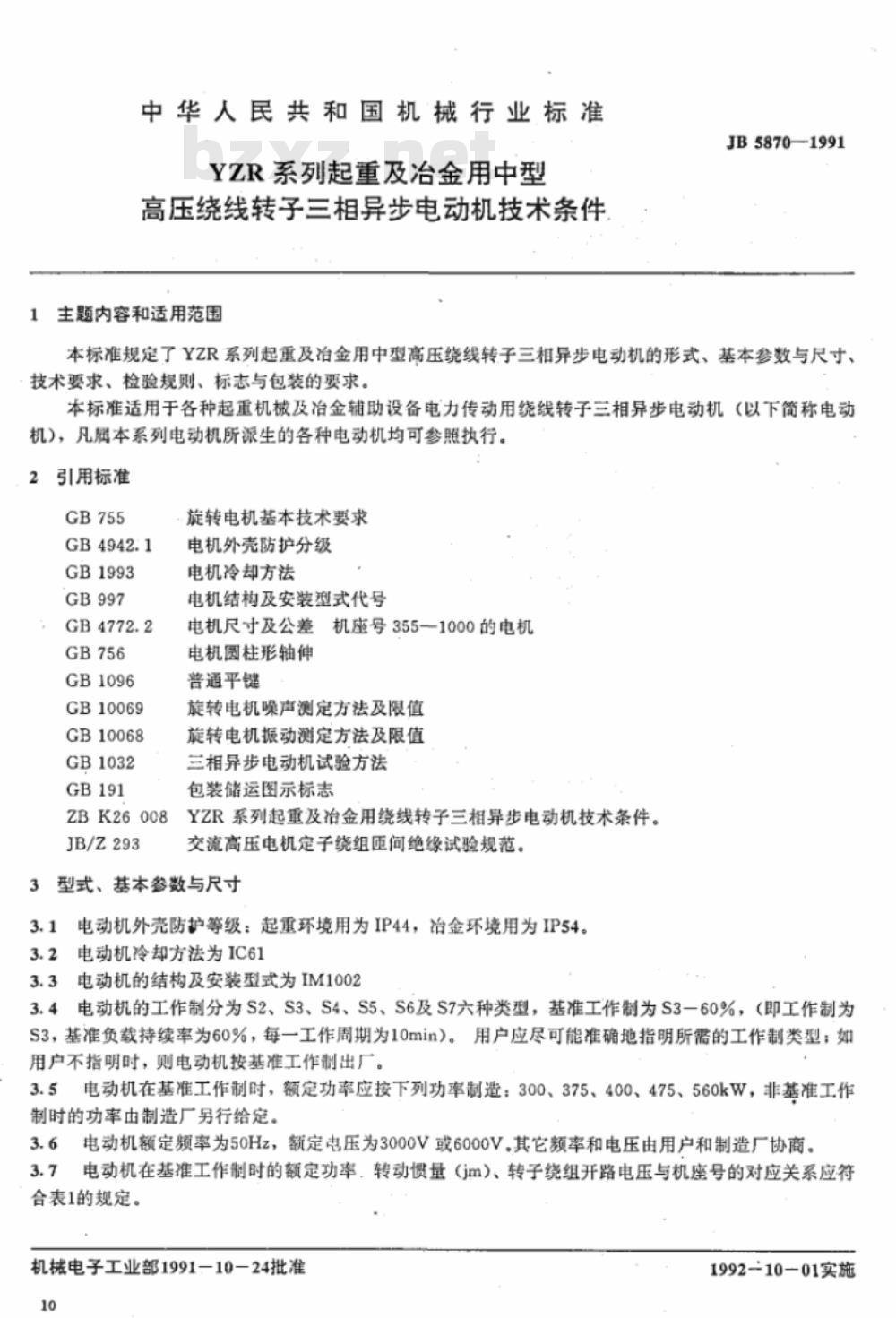

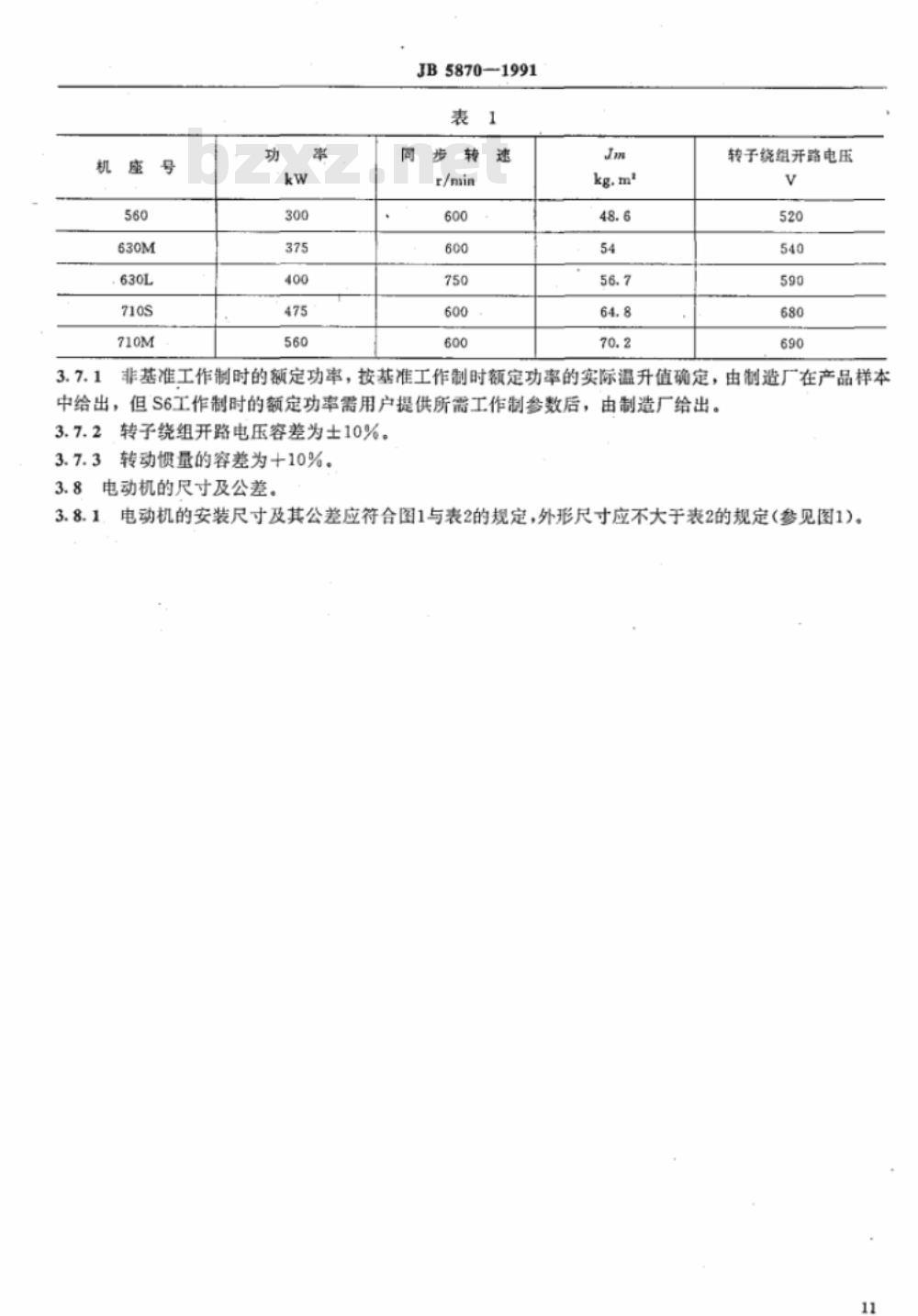

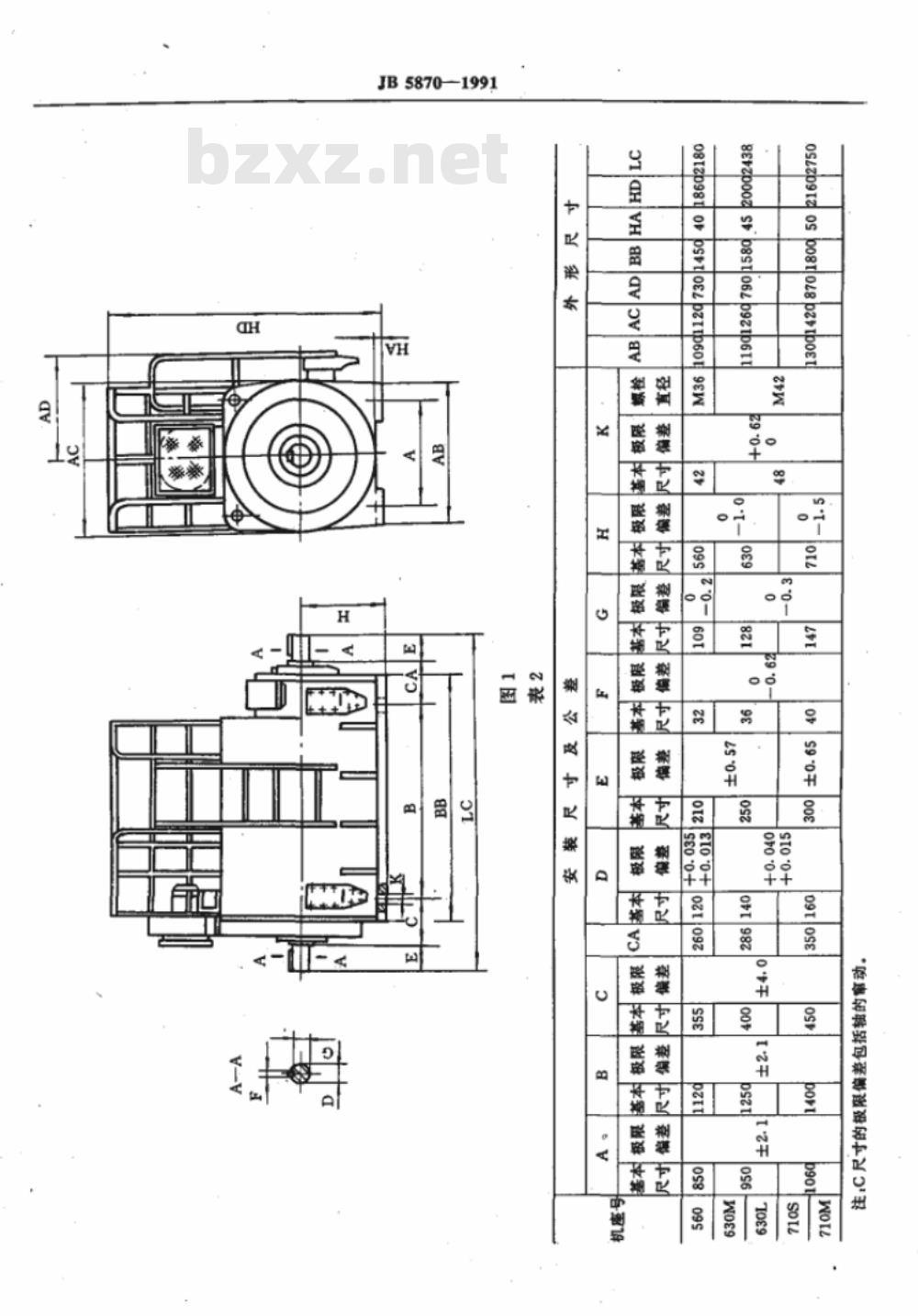

中华人民共和国机械行业标准 YZR系列起重及冶金用中型高压绕线转子三相异步电动机技术条件 1 主题内容和适用范围 JB5870—1991 本标准规定了YZR系列起重及冶金用中型高压绕线转子三相异步电动机的形式、基本参数与尺寸、技术要求、检验规则、标志与包装的要求。本标准适用于各种起重机械及冶金辅助设备电力传动用绕线转子三相异步电动机（以下简称电动机），凡属本系列电动机所派生的各种电动机均可参照执行。 2 引用标准 GB755 旋转电机基本技术要求 GB4942.1 电机外壳防护分级 GB1993 电机冷却方法 GB997 电机结构及安装型式代号 GB4772.2 电机尺寸及公差机座号355一1000的电机 GB756 电机圆柱形轴伸 GB1096 普通平键 GB10069 旋转电机噪声测定方法及限值 GB10068 旋转电机振动测定方法及限值 GB1032 三相异步电动机试验方法 GB191 包装储运图示标志 ZBK26008 YZR系列起重及冶金用绕线转子三相异步电动机技术条件。JB/Z293 交流高压电机定子绕组匝间绝缘试验规范。 3 型式、基本参数与尺寸 3.1 电动机外壳防护等级：起重环境用为IP44，冶金环境用为IP54。 3.2 电动机冷却方法为IC61 3.3 电动机的结构及安装型式为IM1002 3.4 电动机的工作制分为S2、S3、S4、S5、S6及S7六种类型，基准工作制为S3一60%（即工作制为S3，基准负载持续率为60%，每一工作周期为10min）。用户应尽可能准确地指明所需的工作制类型；如用户不指明时，则电动机按基准工作制出厂。 3.5 电动机在基准工作制时，额定功率应按下列功率制造：300、375、400、475、560kW，非基准工作制时的功率由制造厂另行给定。 3.6 电动机额定频率为50Hz，额定电压为3000V或6000V，其他额定频率和电压由用户和制造厂协商。 3.7 电动机在基准工作制时的额定功率，转动惯量（Jm）、转子绕组开路电压与机座号的对应关系应符合表1的规定。 表1 机座号 560 630M 630L 710S 710M 功率(kW) 300 375 400 475 560 同步转速(r/min) 600 600 750 600 600 转动惯量(Jm) (kg.m2) 48.6 54 56.7 64.8 70.2 转子绕组开路电压(V) 520 540 590 680 690 3.7.1 非基准工作制时的额定功率，按基准工作制时额定功率的实际温升值确定，由制造厂在产品样本中给出，但S6工作制时的额定功率需用户提供所需工作制参数后，由制造厂给出。 3.7.2 转子绕组开路电压容差为±10%。 3.7.3 转动惯量的容差为+10%。 3.8 电动机的尺寸及公差 3.8.1 电动机的安装尺寸及其公差应符合图1与表2的规定，外形尺寸应不大于表2的规定（参见图1）。 3.8.2 电动机轴伸的尺寸及公差应符合表3的规定。 表3 轴伸直径 (mm) 120 140 160 基本尺寸 (D) 32 36 40 键宽 (mm) 18 20 22 极限偏差 -0.062 -0.062 -0.062 3.8.3 电动机轴伸键槽的对称度公差为0.06mm。 4 技术要求 4.1 电动机应符合本标准的要求，并按照经规定的程序批准的图样及技术文件制造。 4.2 电动机在下列条件下使用时，应能额定运行： 4.2.1 海拔不超过1000m。如果电动机指定在海拔超过1000m使用时，应按GB755的规定处理。 4.2.2 最高环境空气温度随季节变化，起重环境不超过40℃、冶金环境不超过60℃；最低环境空气温度为-15℃。如果电动机指定在环境空气温度高于或低于上述规定使用时，应按GB755的规定处理。 4.2.3 最湿月份的平均最高相对湿度为90%，同时该月份平均最低温度不高于25℃。
