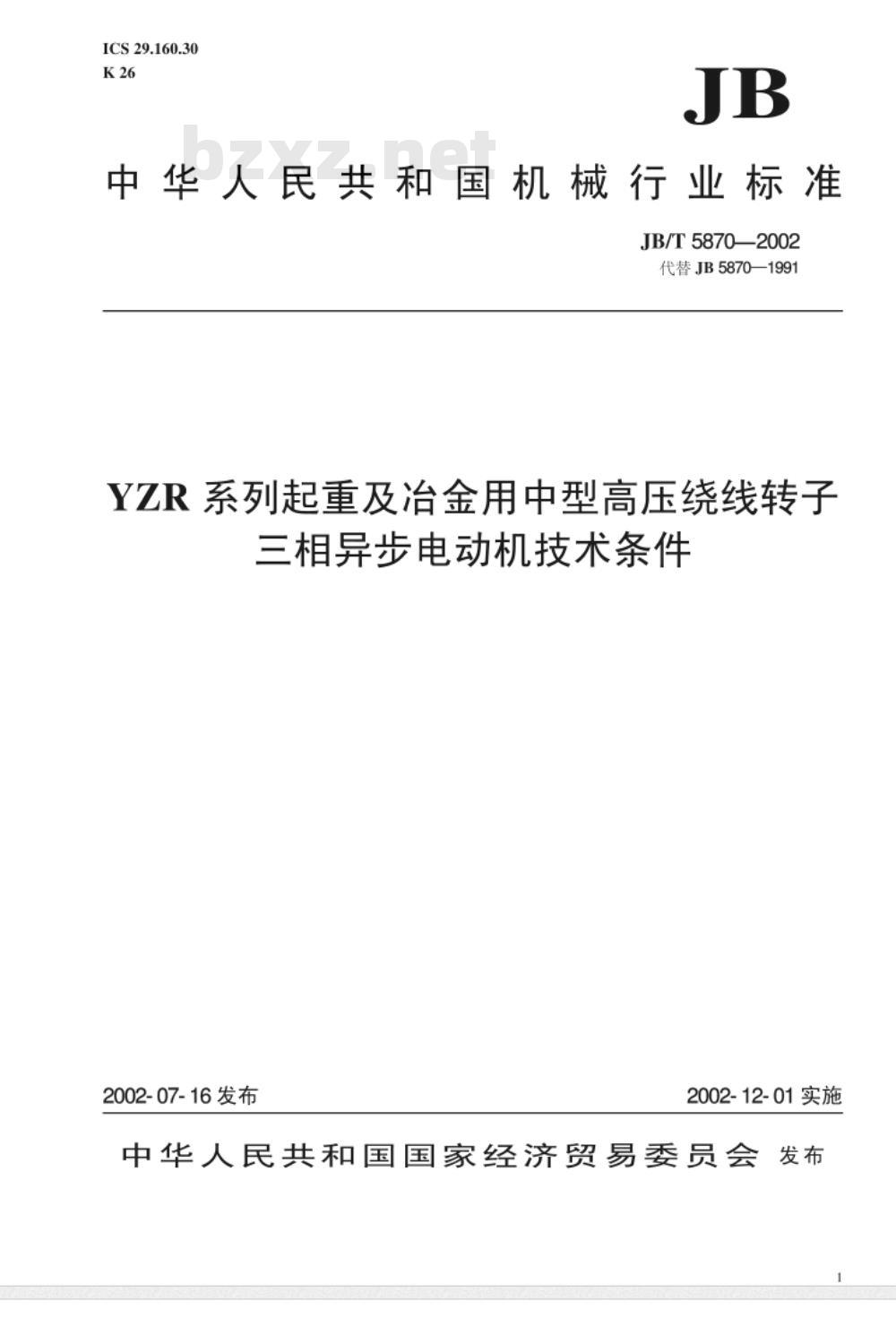

【机械行业标准(JB)】 YZR系列起重及冶金用中型高压绕线转子三相异步电动机技术条件

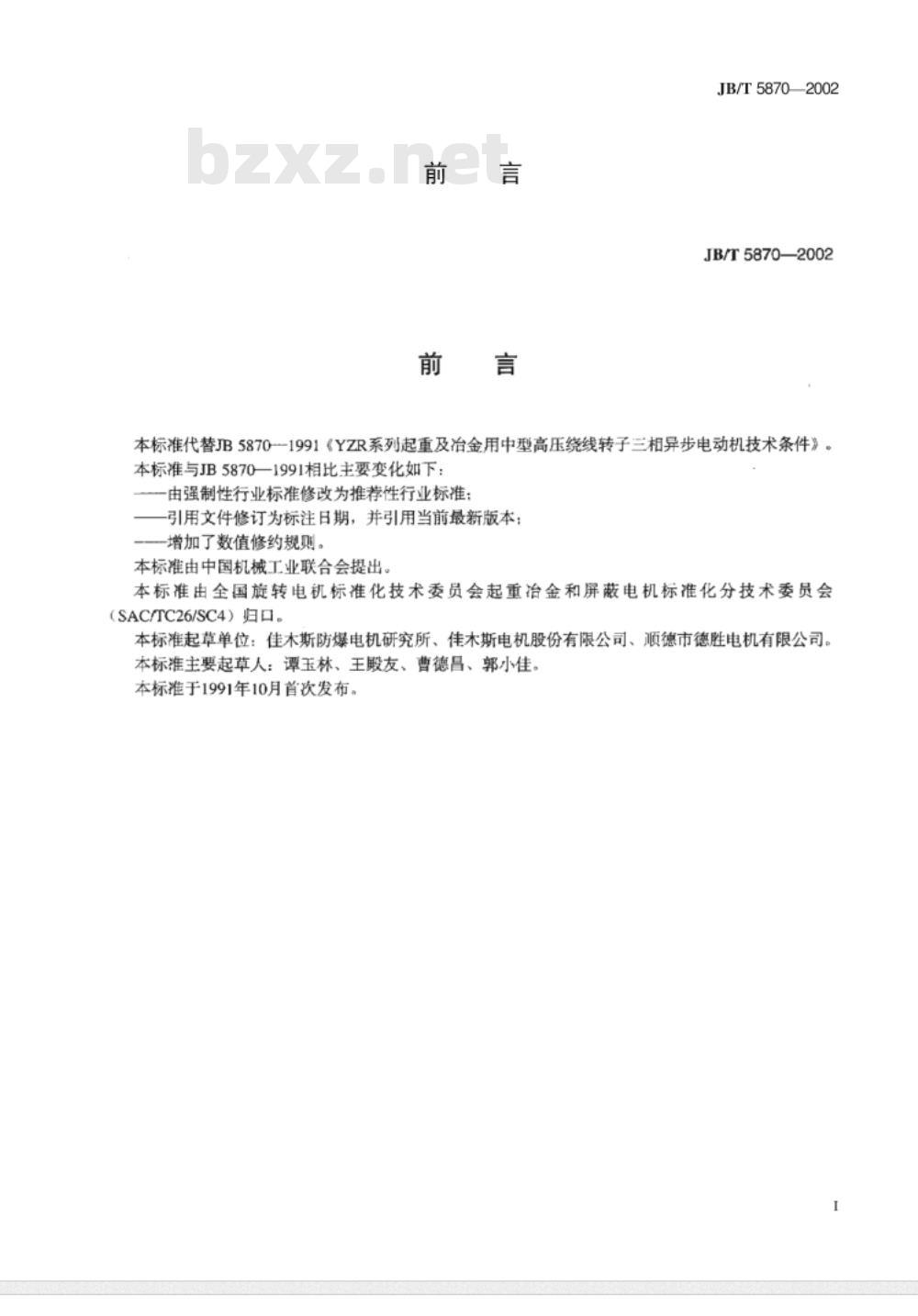

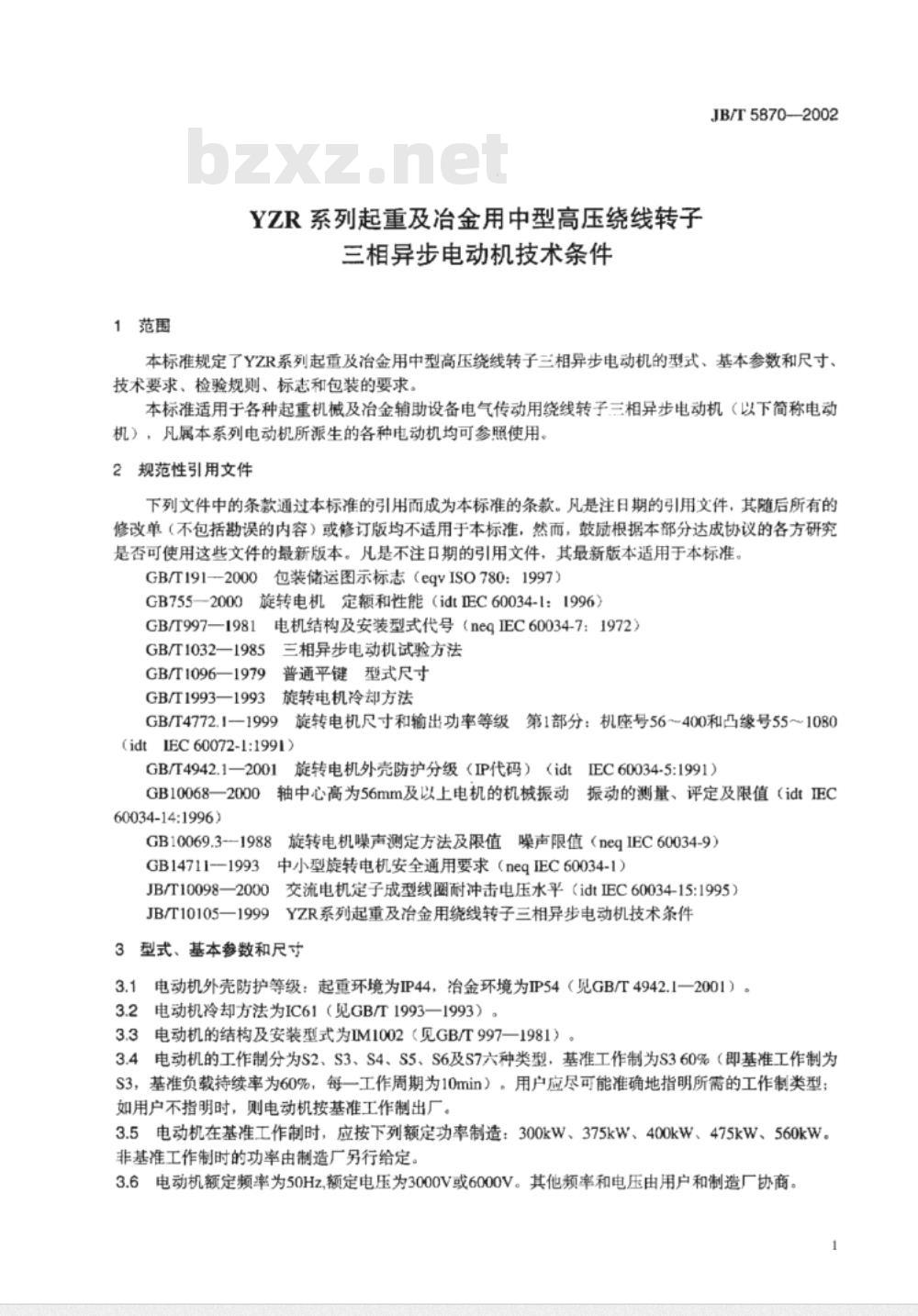

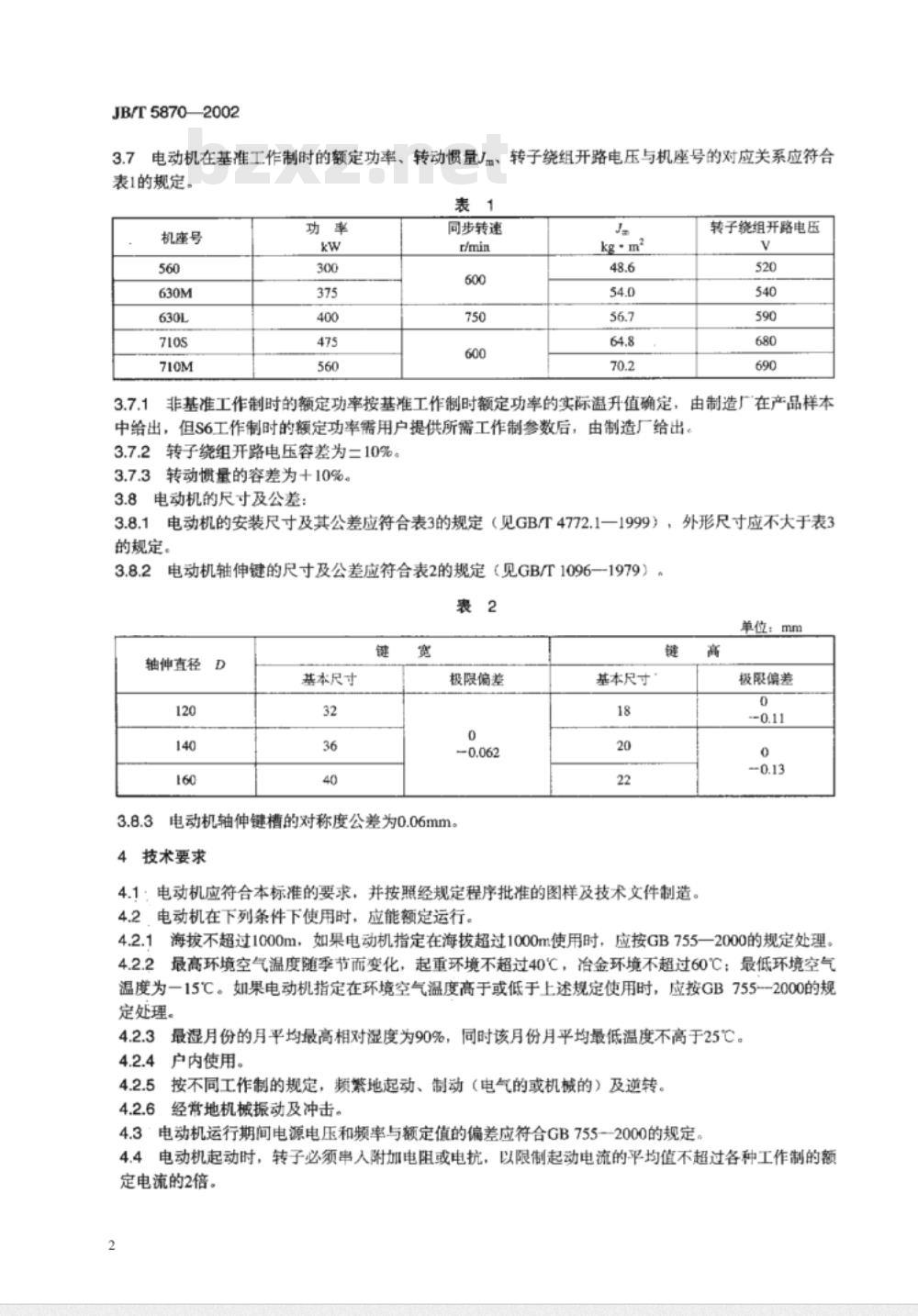

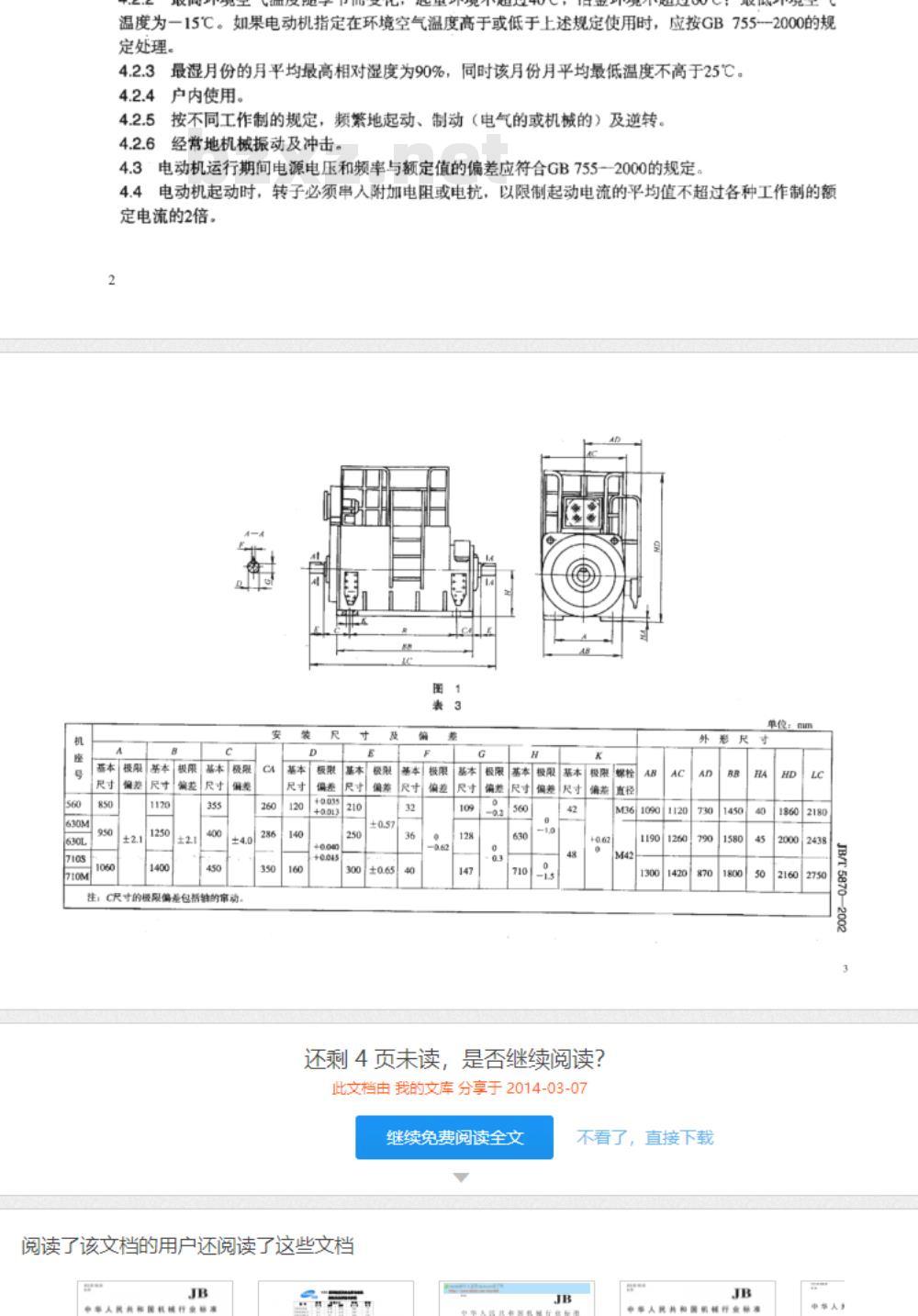

中华人民共和国机械行业标准 JB/T5870—2002 代替JB5870—1991 YZR系列起重及冶金用中型高压绕线转子三相异步电动机技术条件 2002-07-16发布 2002-12-01实施 前言 本标准代替JB5870-1991《YZR系列起重及冶金用中型高压绕线转子三相异步电动机技术条件》与JB5870—1991相比主要变化如下：由强制性行业标准修改为推荐性行业标准，引用文件修订为标注日期，并引用当前最新版本：增加了数值修约规则。本标准由中国机械工业联合会提出，归口单位为全国旋转电机标准化技术委员会起重冶金和屏蔽电机标准化分技术委员会（SAC/TC26/SC4）。 本标准起草单位：佳木斯防爆电机研究所、佳木斯电机股份有限公司、顺德市德胜电机有限公司。 本标准主要起草人：谭玉林、王殿友、曹德昌、郭小佳。 本标准于1991年10月首次发布。 1 范围 本标准规定了YZR系列起重及冶金用中型高压绕线转子三相异步电动机的型式、基本参数和尺寸、技术要求、检验规则、标志和包装的要求。 本标准适用于各种起重机械及冶金辅助设备电力传动用绕线转子三相异步电动机（以下简称电动机），凡属本系列电动机所派生的各种电动机均可参照使用。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T191-2000 包装储运图示标志（eqvISO780：1997） GB755—2000 旋转电机定额和性能（idtEC60034-1：1996） GB/T997—1981 电机结构及安装型式代号（neqEC60034-7：1972） GB/T1032—1985 三相异步电动机试验方法 GB/T1096—1979 普通平键型式尺寸 GB/T1993—1993 旋转电机冷却方法 GB/T4772.1—1999 旋转电机尺寸和输出功率等级第1部分：机座号56~400和凸缘号55～1080(idtIEC60072-1:1991） GB/T4942.1—2001 旋转电机外壳防护分级（IP代码）（idtEC60034-5:1991） GB10068—2000 旋转电机噪声测定方法及限值（negIEC60034-9） GB10069—1988 中小型旋转电机安全通用要求（neqIEC60034-1） JB/T10098—2000 交流电机定子成型线圈耐冲击电压水平（idtIEC60034-15:1995） JB/T10105—1999 YZR系列起重及冶金用绕线转子三相异步电动机技术条件 3 型式、基本参数和尺寸 3.1 电动机外壳防护等级：起重环境为IP44，冶金环境为IP54（见GB/T4942.1—2001）。 3.2 电动机冷却方法为IC61（见GB/T1993—1993）。 3.3 电动机的结构及安装型式为IM1002（见GB/T997—1981）。 3.4 电动机的工作制分为S2、S3、S4、S5、S6及S7六种类型，基准工作制为S3 60%（即基准工作制为S3，基准负载持续率为60%，每一工作周期为10min）。用户应尽可能准确地指明所需的工作制类型；如用户不指明时，则电动机按基准工作制出厂。 3.5 电动机在基准工作制时，应按下列额定功率制造：300kW、375kW、400kW、475kW、560kW。非基准工作制时的功率由制造厂另行给定。 3.6 电动机额定频率为50Hz，额定电压为3000V或6000V。其他频率和电压由用户和制造厂协商。 3.7 电动机在基准工作制时的额定功率、转动惯量J、转子绕组开路电压与机座号的对应关系应符合表1的规定。 表1 机座号 560 630M 630L 710S 710M 功率(kW) 300 375 400 475 560 同步转速(r/min) 600 750 600 600 600 转动惯量(Jm) (kg.m2) 48.6 54.0 56.7 64.8 70.2 转子绕组开路电压(V) 520 540 590 680 690 3.7.1 非基准工作制时的额定功率按基准工作制时额定功率的实际温升值确定，由制造厂在产品样本中给出，但S6工作制时的额定功率需用户提供所需工作制参数后，由制造厂给出。
