【机械行业标准(JB)】 电气传动装置制图 系统图和电路图

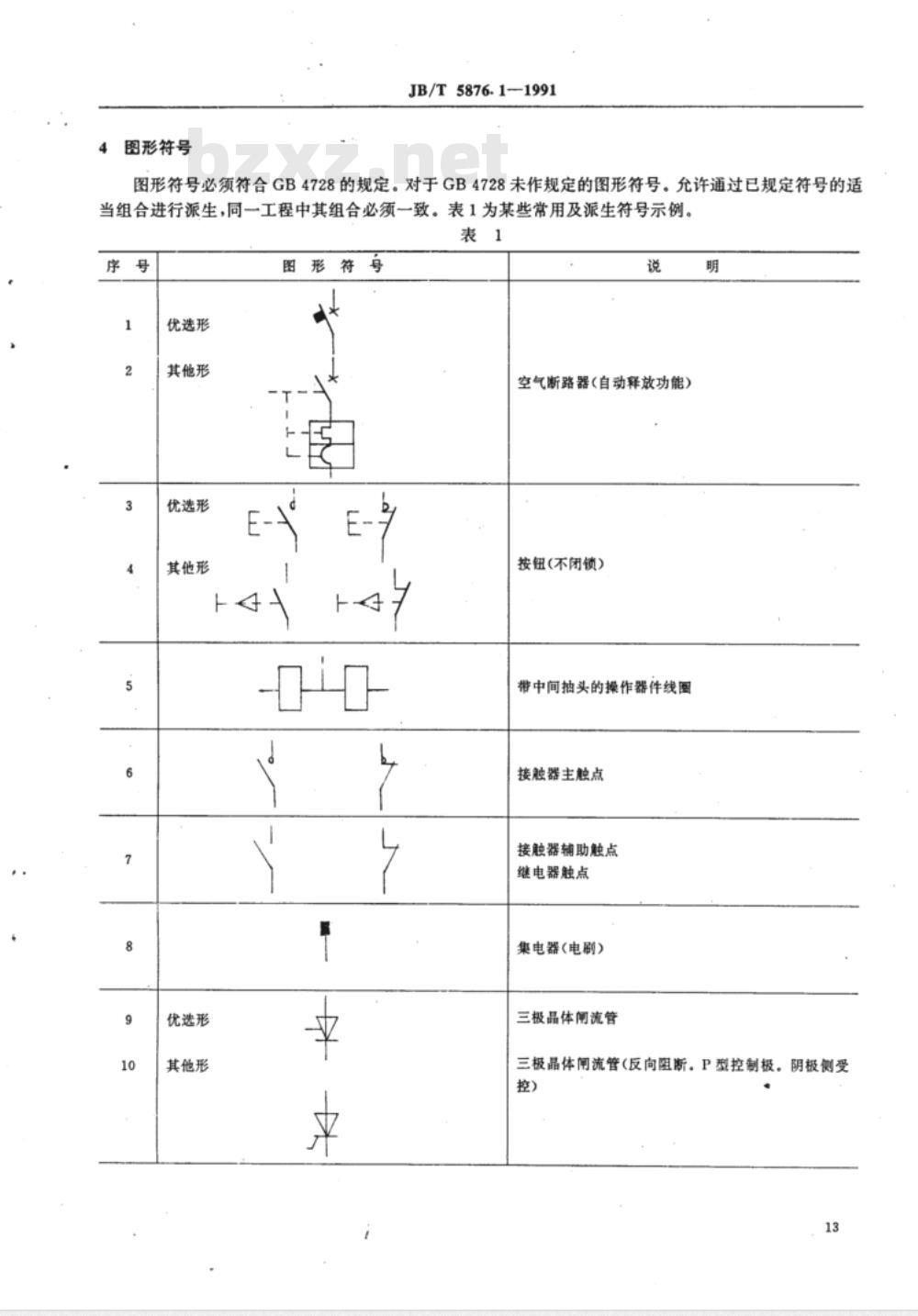

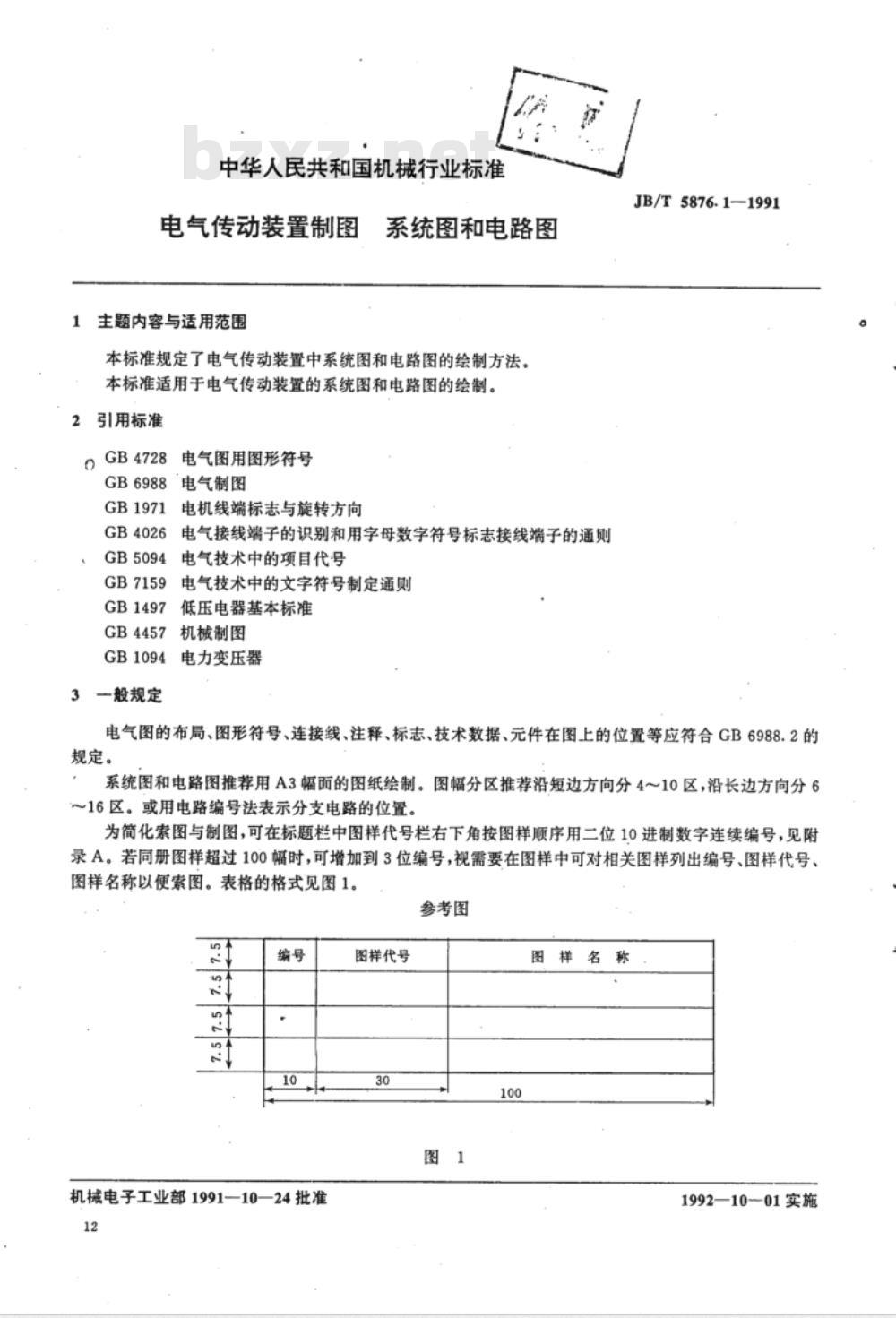

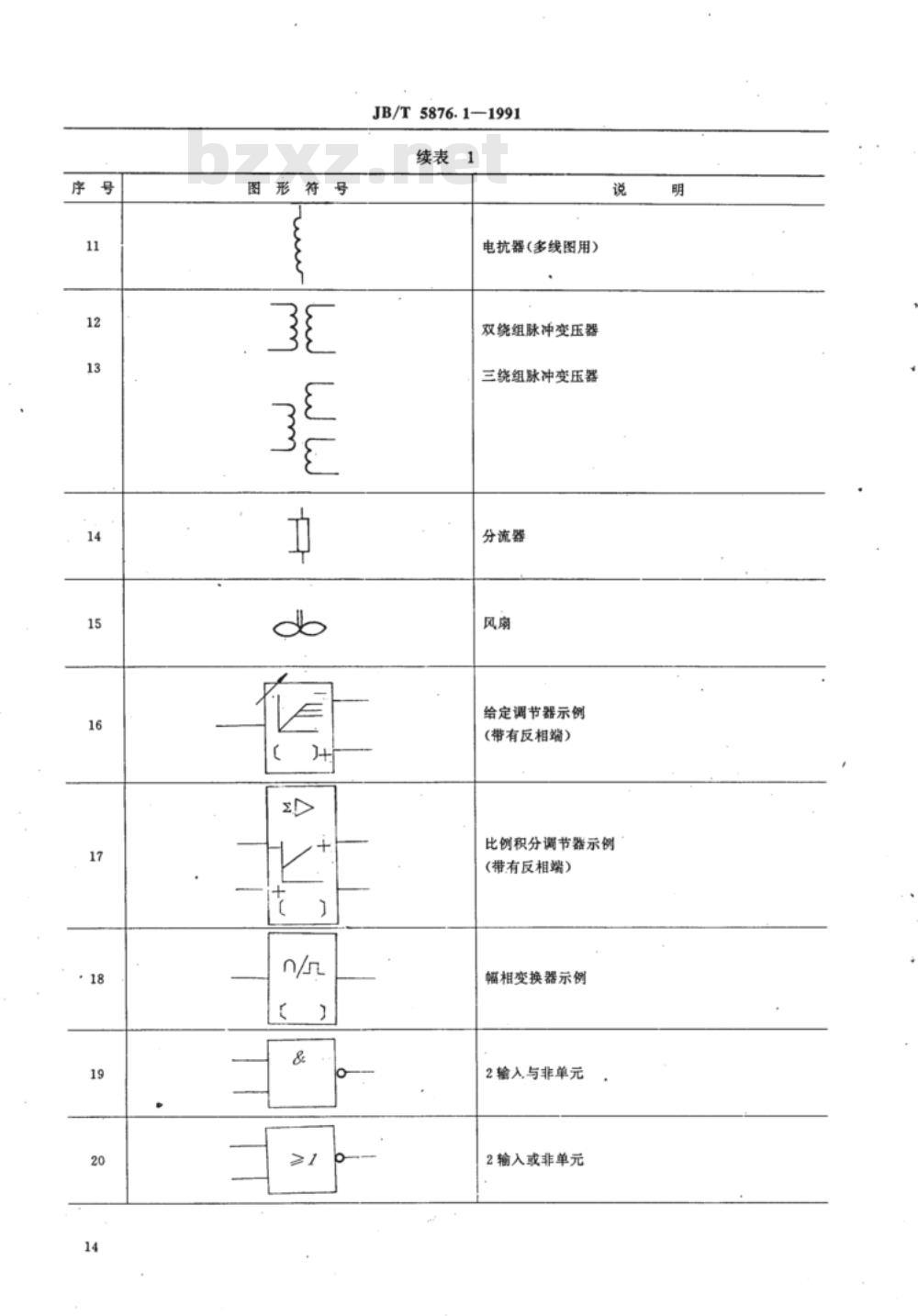

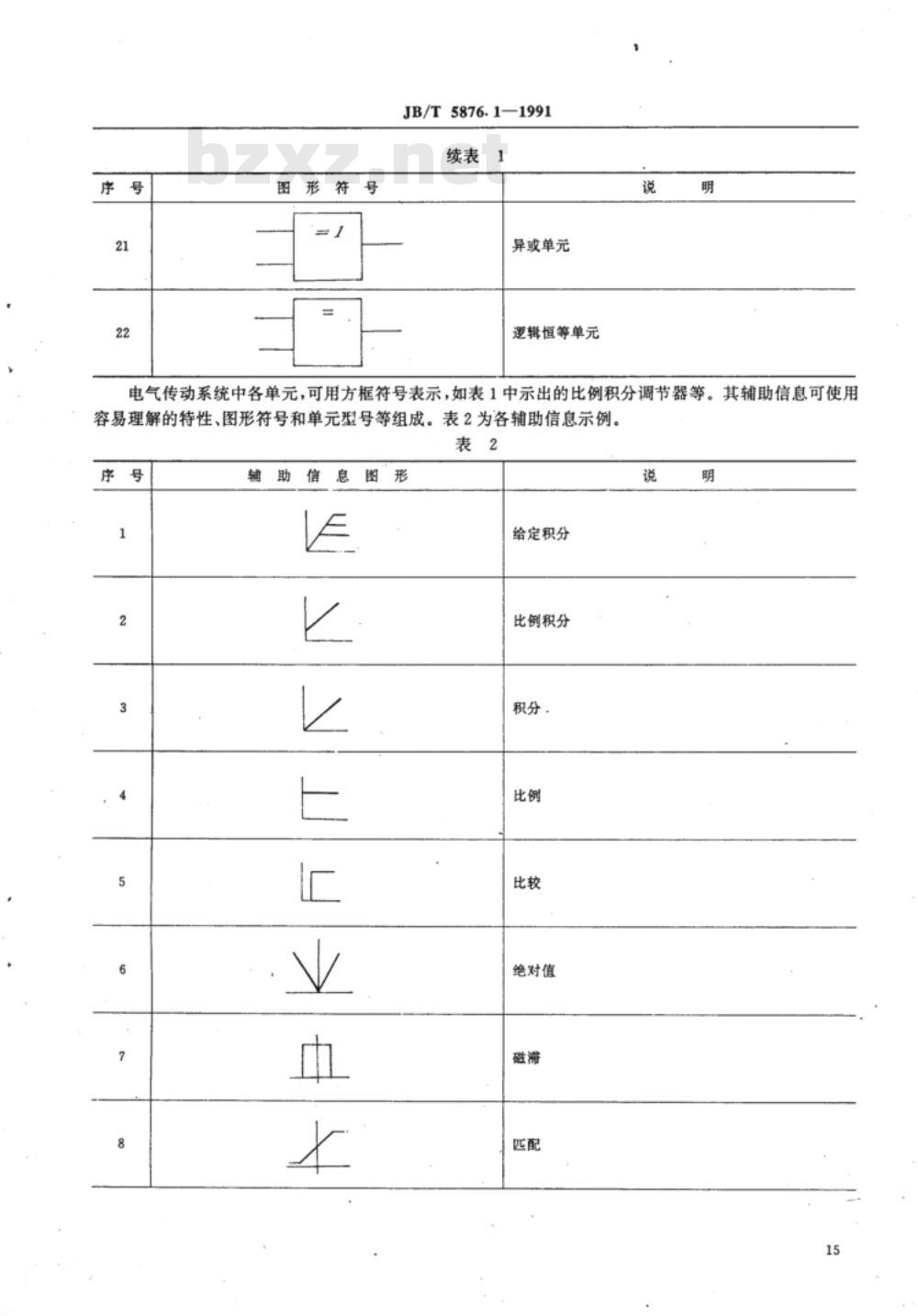

中华人民共和国机械行业标准 JB/T 5876-1991 电气传动装置制图 发布：1991-10-24 施行：1992-10-01 主题内容与适用范围 本标准规定了电气传动装置中系统图和电路图的绘制方法。本标准适用于电气传动装置的系统图和电路图的绘制。 2 引用标准 GB4728 电气图用图形符号 GB6988 电气制图 GB1971 电机线端标志与旋转方向 电气接线端子的识别和用字母数字符号标志接线端子的通则 GB4026 GB5094 电气技术中的项目代号 GB7159 电气技术中的文字符号制定通则 GB1497 低压电器基本标准 GB4457 机械制图 GB1094 电力变压器 3 一般规定 JB/T5876.1—1991 电气图的布局、图形符号、连接线、注释、标志、技术数据、元件在图上的位置等应符合GB6988.2的规定。 系统图和电路图推荐用A3幅面的图纸绘制。图幅分区推荐沿短边方向分4～10区，沿长边方向分6～16区。或用电路编号法表示分支电路的位置。为简化索图与制图，可在标题栏中图样代号栏右下角按图样顺序用二位10进制数字连续编号，见附录A。若同册图样超过100幅时，可增加到3位编号，视需要在图样中可对相关图样列出编号、图样代号、图样名称以便索图。表格的格式见图1。 3.1 图形符号 图形符号必须符合GB4728的规定。对于GB4728未作规定的图形符号，允许通过已规定符号的适当组合进行派生，同一工程中其组合必须一致。表1为某些常用及派生符号示例。 3.2 电气传动系统中各单元，可用方框符号表示，如表1中示出的比例积分调节器等。其辅助信息可使用容易理解的特性、图形符号和单元型号等组成。表2为各辅助信息示例。 3.3 连接线 电气系统图及电路图的连接线，应符合GB6988.2的规定。二组单元或器件连接的简化画法可用括号表示第二组单元或器件的连接，并加注说明，示例见附录A中图A3、图A5。多组单元或器件连接的简化画法可列表表示其连接状况，示例见图2。 4 项目代号和端子标志及符号或元件在图上的位置 4.1 项目代号 电气系统图及电路图中项目的代号应符合GB5094的规定。种类代号中的项目种类的字母代码应符合GB5094中的“项目种类的字母代码表”或使用GB7159第5章的“电气设备常用文字符号”作为项目种类的字母代码。项目代号的标注应符合GB6988.2中5.1条的规定。当图形垂直布图时，项目代号应布置在项目的左侧；当图形为水平布图时，项目代号应布置在项目的上方。 有必要时，在每张图样上标注所属项目的项目代号，推荐标注在材料标记栏内，参见附录A。在不致引起混淆的情况下，图内项目只需注出其本身的种类代号。不属该图样的项目则宜标注较完整的项目代号。
