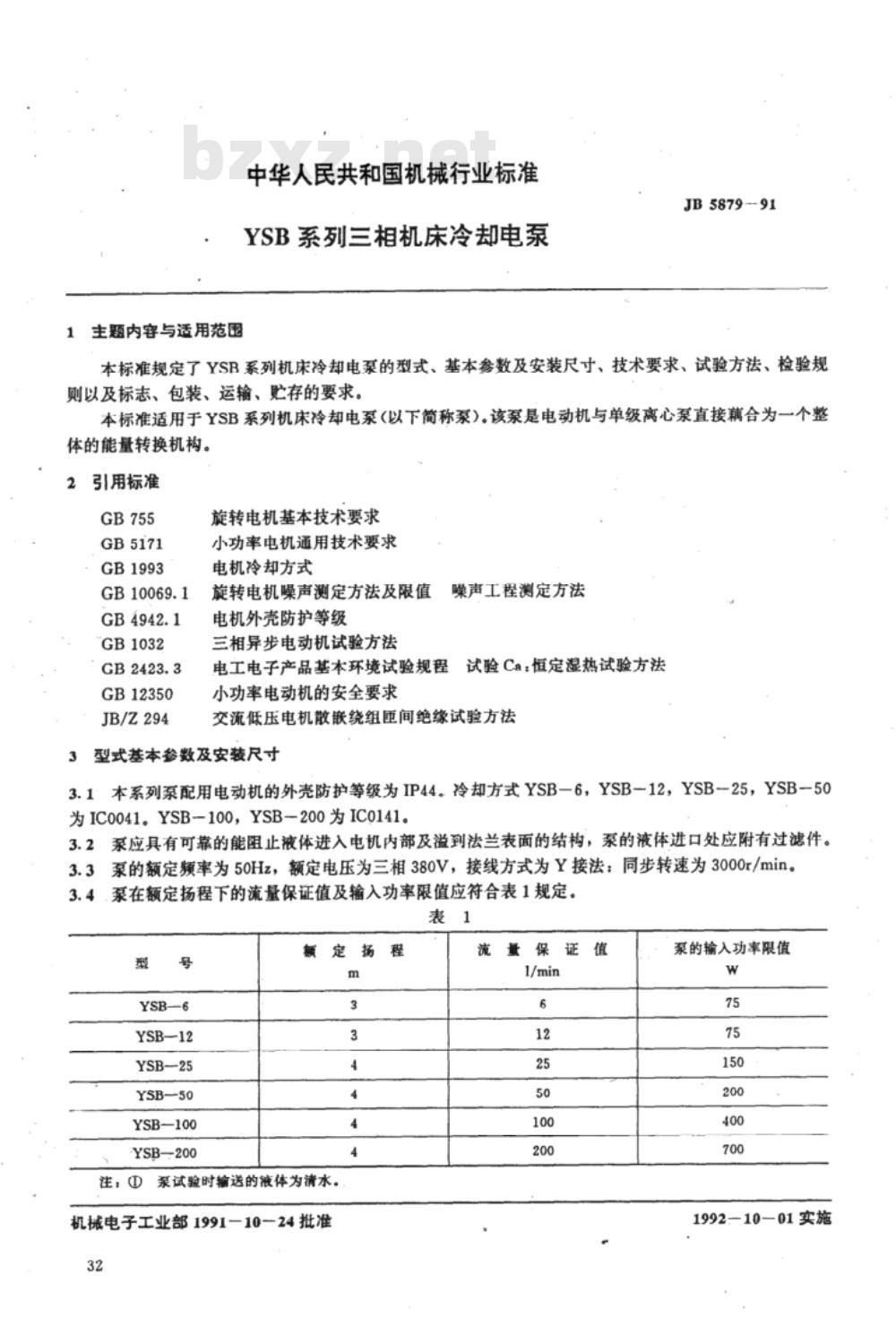

【机械行业标准(JB)】 YSB系列三相机床冷却电泵

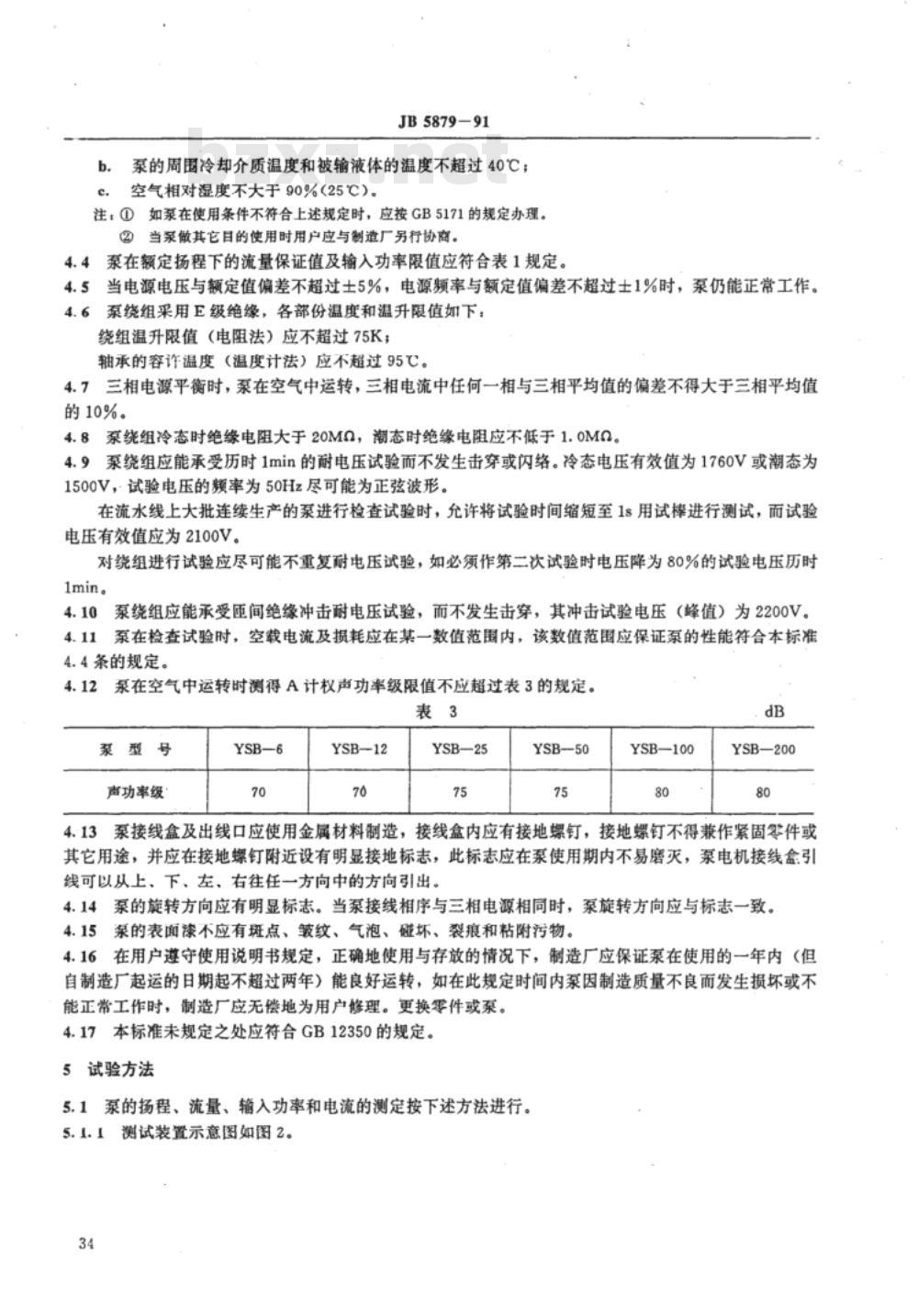

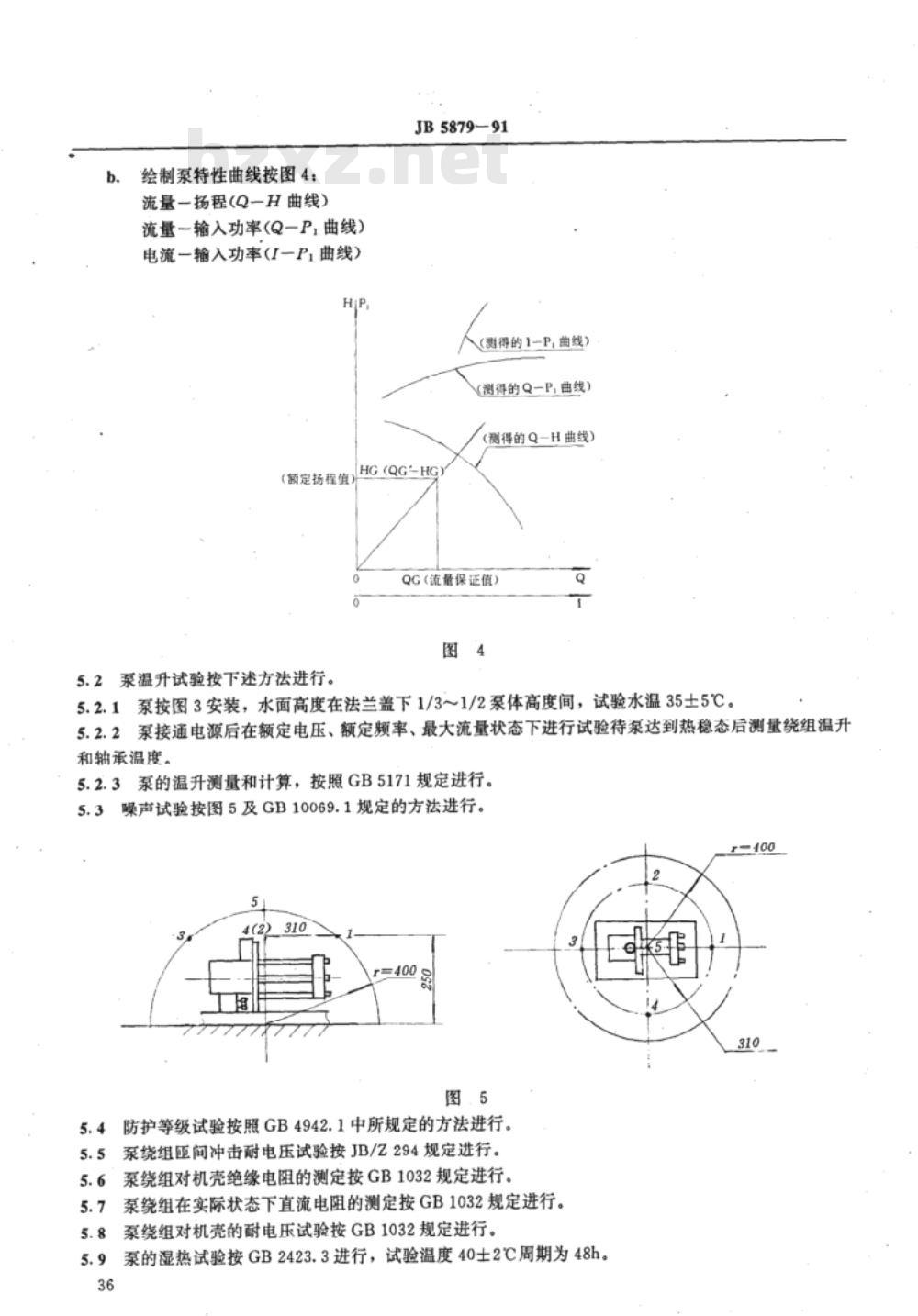

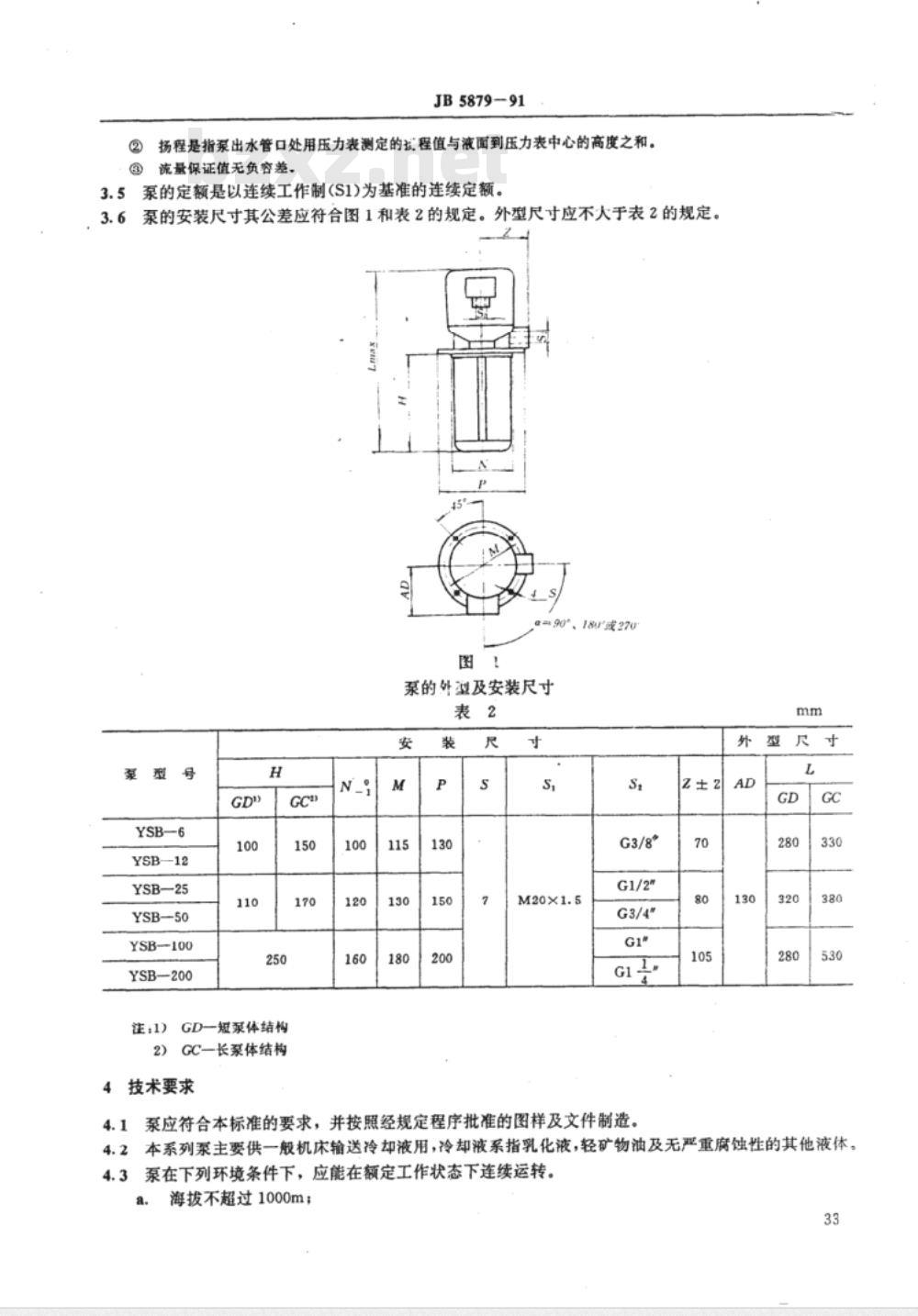

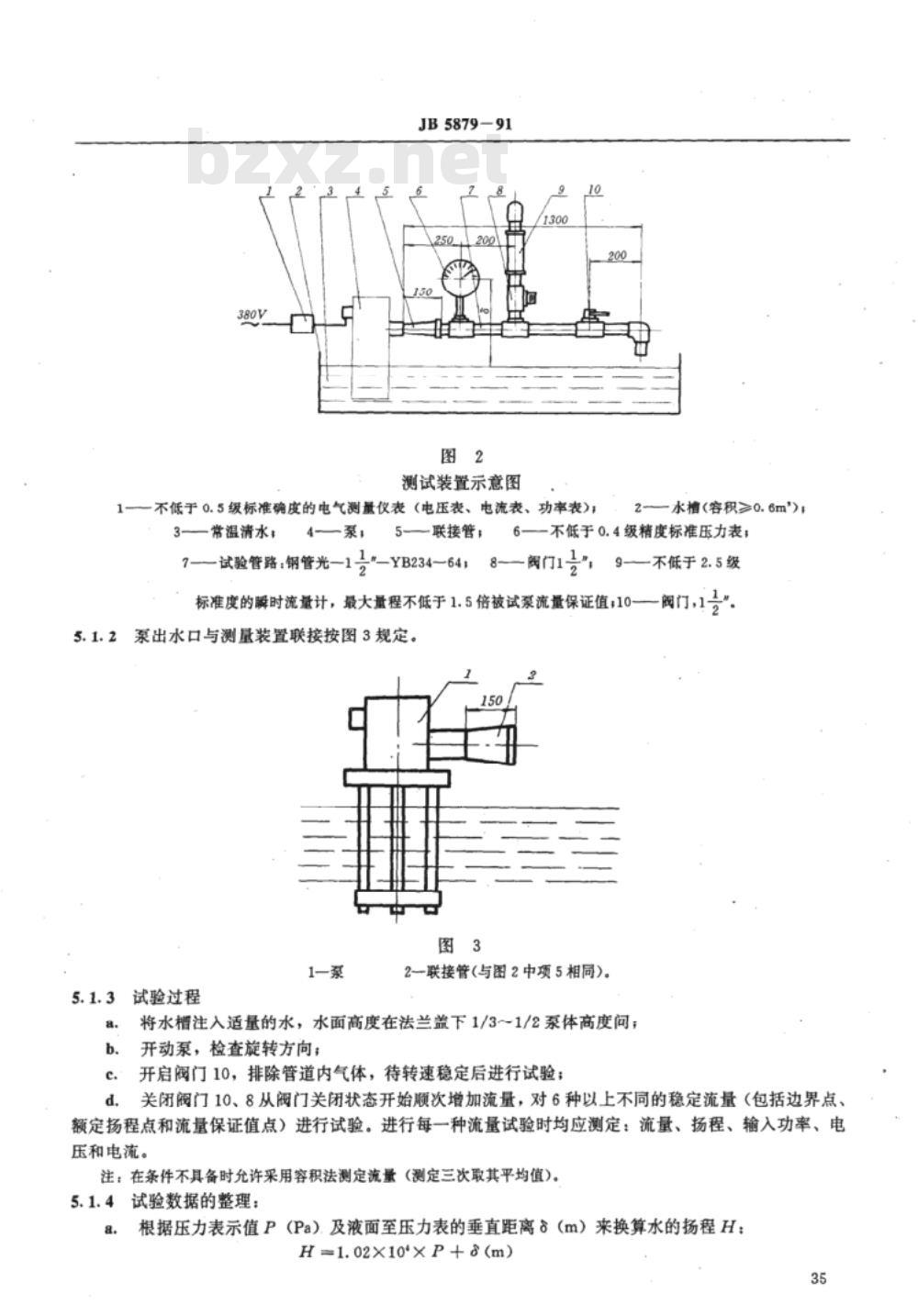

本标准规定了YSB系列机床冷却电泵的型式、基本参数及安装尺寸、技术要求、试验方法、检验规则以及标志、包装、运输、贮存的要求。本标准适用于YSB系列机床冷却电泵（以下简称泵）。该泵是电动机与单级离心泵直接合为一个整体的能量转换机构。 2 引用标准 本标准引用以下标准： GB755，GB5171，GB1993，GB10069.1，GB4942.1，GB1032，GB2423.3，GB12350，JB/Z294，旋转电机基本技术要求，小功率电机通用技术要求，电机冷却方式，旋转电机噪声测定方法及限值，电机外壳防护等级，三相异步电动机试验方法，噪声工程测定方法，电工电子产品基本环境试验规程，试验Ca：恒定湿热试验方法，小功率电动机的安全要求。 3 型式基本参数及安装尺寸 3.1 本系列泵配用电动机的外壳防护等级为IP44。冷却方式YSB-6，YSB-12，YSB-25，YSB-50为IC0041，YSB-100，YSB-200为IC0141。 3.2 泵应具有可靠的能阻止液体进入电机内部及溢到法兰表面的结构，泵的液体进口处应附有过滤件。 3.3 泵的额定频率为50Hz，额定电压为三相380V，接线方式为Y接法；同步转速为3000r/min。泵在额定扬程下的流量保证值及输入功率限值应符合表1规定。 3.4 表1 型号 YSB-6 YSB-12 YSB-25 YSB-50 YSB-100 YSB-200 额定扬程 m 3 3 4 4 4 4 流量保证值 1/min 6 12 25 50 100 200 输入功率限值 W 75 75 150 200 400 700 1992-10-01实施。扬程是指泵出水管口处用压力表测定的扬程值与液面到压力表中心的高度之和。流量保证值无负容差。 3.5 泵的定额是以连续工作制(S1)为基准的连续定额。 3.6 泵的安装尺寸其公差应符合图1和表2的规定。外型尺寸应不大于表2的规定。 4 技术要求 4.1 本系列泵主要供一般机床输送冷却液用，冷却液系指乳化液、轻矿物油及无严重腐蚀性的其他液体。 4.2 泵在下列环境条件下，应能在额定工作状态下连续运转： a. 海拔不超过1000m； b. 泵的周围冷却介质温度和被输液体的温度不超过40℃； c. 空气相对湿度不大于90%（25℃）。 4.3 如泵在使用条件不符合上述规定时，应按GB5171的规定办理。 4.4 泵在额定扬程下的流量保证值及输入功率限值应符合表1规定。 4.5 当电源电压与额定值偏差不超过±5%，电源频率与额定值偏差不超过±1%时，泵仍能正常工作。 4.6 泵绕组采用E级绝缘，各部份温度和温升限值如下：绕组温升限值（电阻法）应不超过75K；轴承的容许温度（温度计法）应不超过95℃。 4.7 三相电源平衡时，泵在空气中运转，三相电流中任何一相与三相平均值的偏差不得大于三相平均值的10%。 4.8 泵绕组冷态时绝缘电阻大于20MΩ，潮态时绝缘电阻应不低于1.0MΩ。 4.9 泵绕组应能承受历时1min的耐电压试验而不发生击穿或闪络。冷态电压有效值为1760V或潮态为1500V，试验电压的频率为50Hz，尽可能为正弦波形。在流水线上大批连续生产的泵进行检查试验时，允许将试验时间缩短至1s，试验电压有效值应为2100V。
