【机械行业标准(JB)】 电控设备图样及技术文件 格式

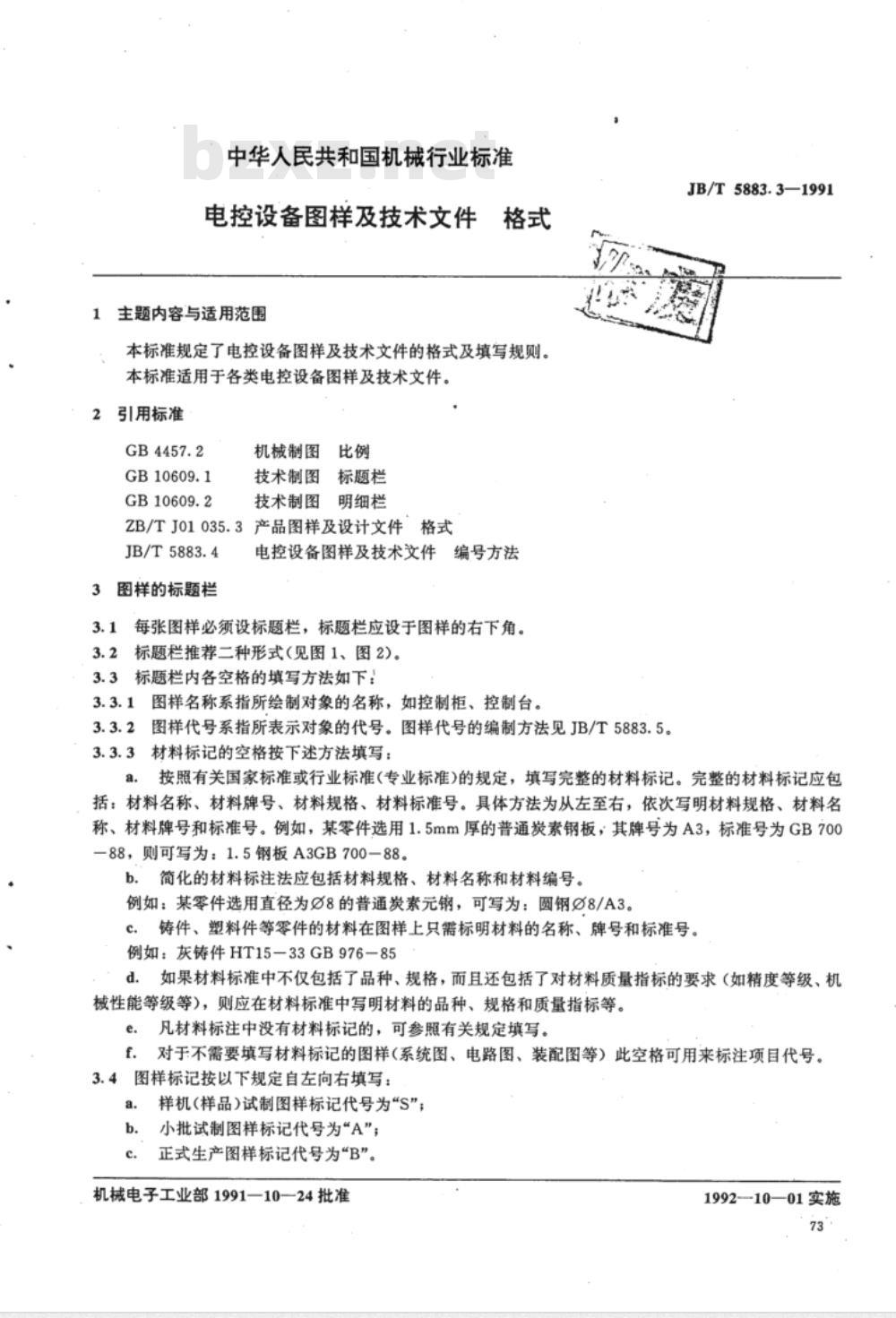

中华人民共和国机械行业标准
电控设备图样及技术文件
1主题内容与适用范围
本标准规定了电控设备图样及技术文件的格式及填写规则。本标准适用于各类电控设备图样及技术文件。2引用标准
GB10609.1bZxz.net
GB10609.2
机械制图比例
技术制图标题栏
技术制图明细栏
ZB/TJ01035.3产品图样及设计文件格式JB/T5883.4
3图样的标题栏
电控设备图样及技术文件编号方法每张图样必须设标题栏，标题栏应设于图样的右下角。3.1

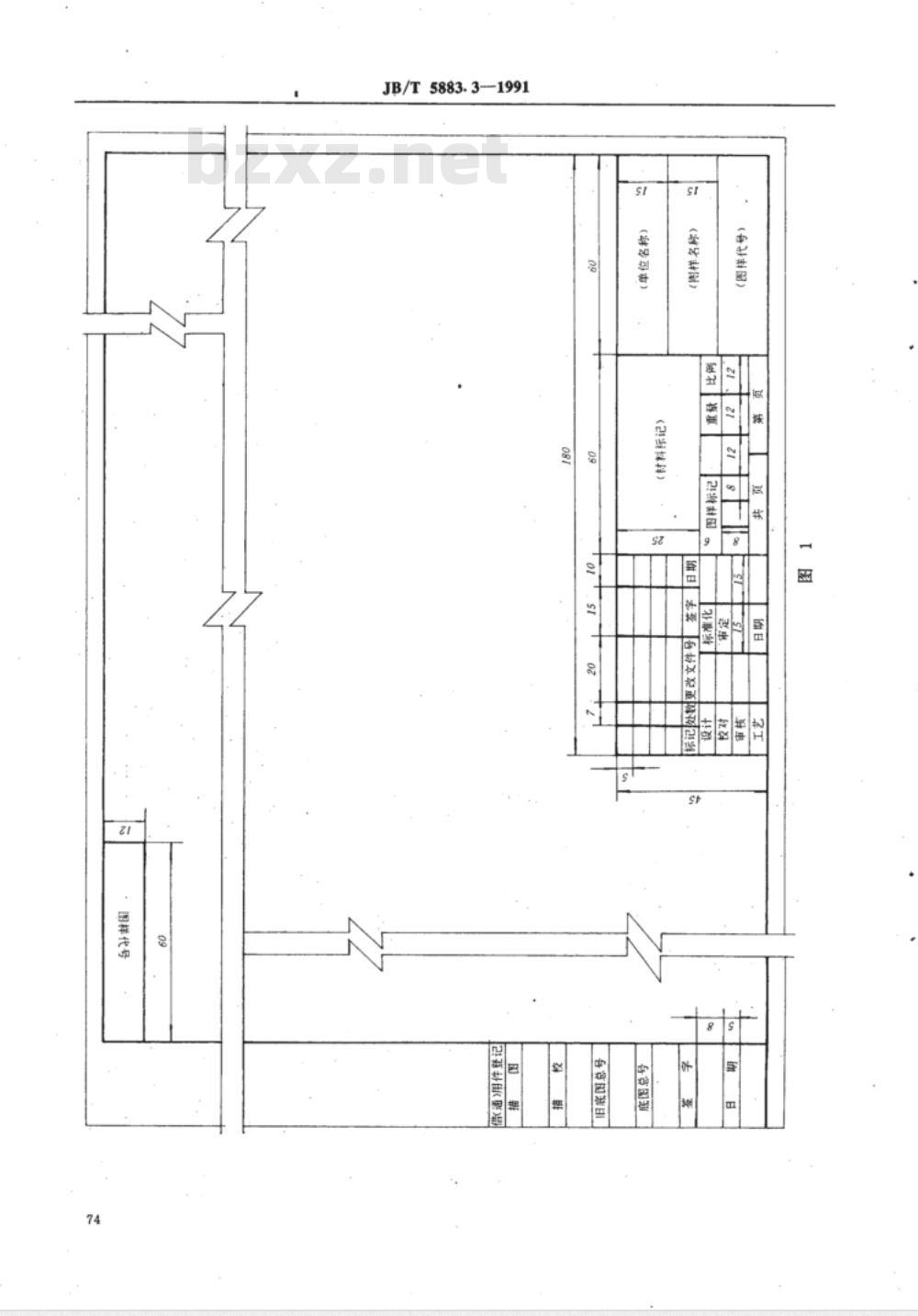

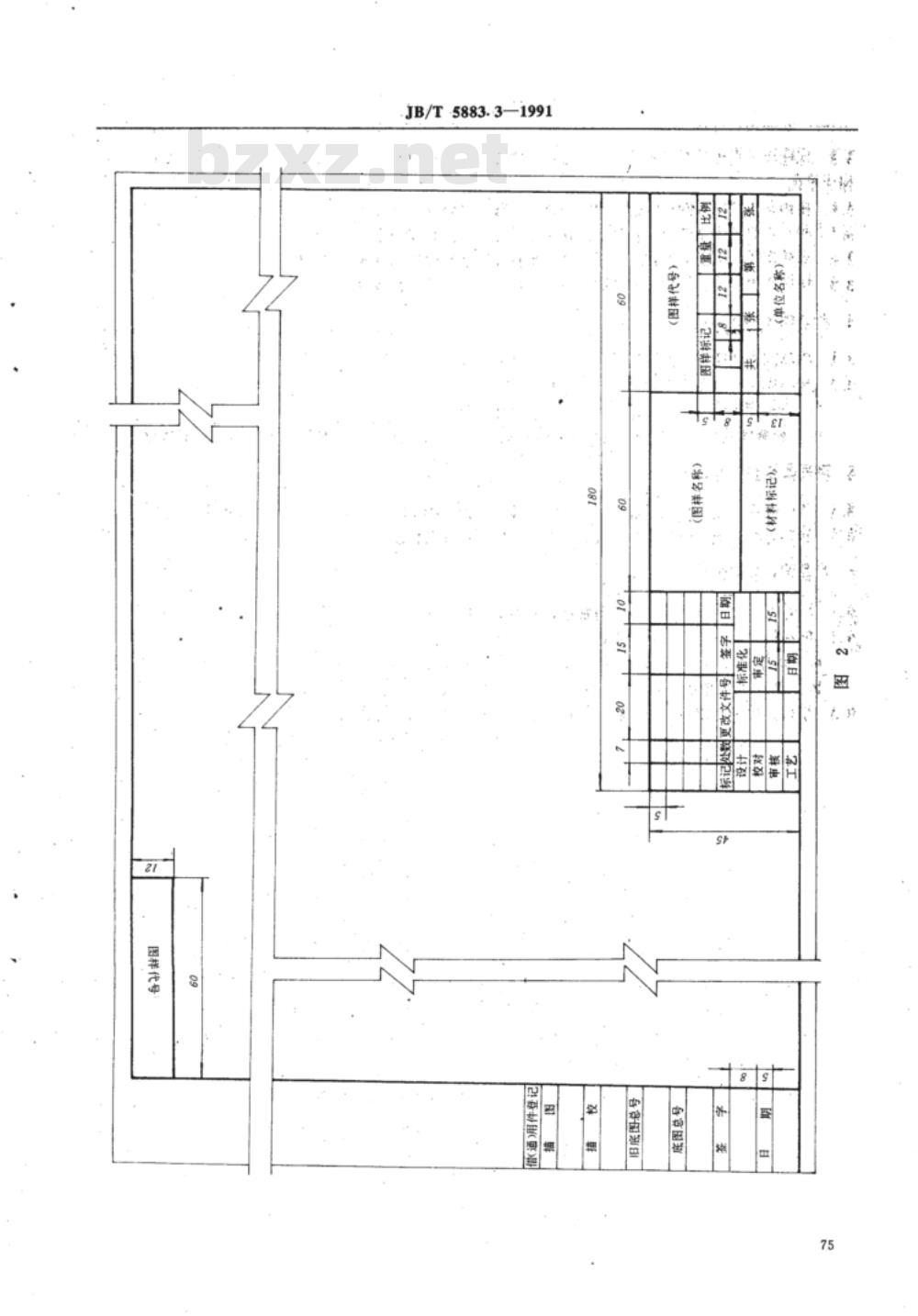

3.2标题栏推荐二种形式（见图1、图2)。3.3标题栏内各空格的填写方法如下：3.3.1图样名称系指所绘制对象的名称，如控制柜、控制台。3.3.2图样代号系指所表示对象的代号。图样代号的编制方法见JB/T5883.5。3.3.3材料标记的空格按下述方法填写：JB/T5883.3—1991
按照有关国家标准或行业标准（专业标准)的规定，填写完整的材料标记。完整的材料标记应包a.
括：材料名称、材料牌号、材料规格、材料标准号。具体方法为从左至右，依次写明材料规格、材料名称、材料牌号和标准号。例如，某零件选用1.5mm厚的普通炭素钢板，其牌号为A3，标准号为GB70088，则可写为：1.5钢板A3GB700-88。b。简化的材料标注法应包括材料规格、材料名称和材料编号。例如：某零件选用直径为8的普通炭素元钠，可写为：圆钢α8/A3。铸件、塑料件等零件的材料在图样上只需标明材料的名称、牌号和标准号。C
例如：灰铸件HT15-33GB976-85
d如果材料标准中不仅包括了品种、规格，而且还包括了对材料质量指标的要求（如精度等级、机械性能等级等)，则应在材料标准中写明材料的品种、规格和质量指标等。e.
凡材料标注中没有材料标记的，可参照有关规定填写。f.对于不需要填写材料标记的图样（系统图、电路图、装配图等）此空格可用来标注项目代号。3.4图样标记按以下规定自左向右填写：样机（样品)试制图样标记代号为“S”；a.
b.小批试制图样标记代号为“A”；正式生产图样标记代号为“B”。c.
机械电子工业部1991-10—24批准1992-10—01实施
JB/T 5883.3-1991
《2》
图样代号
JB/T-5883.31991
1吾重
（鲁国）
（2棒择）
日志装
书草通
图样代号
JB/T5883.-3—1991

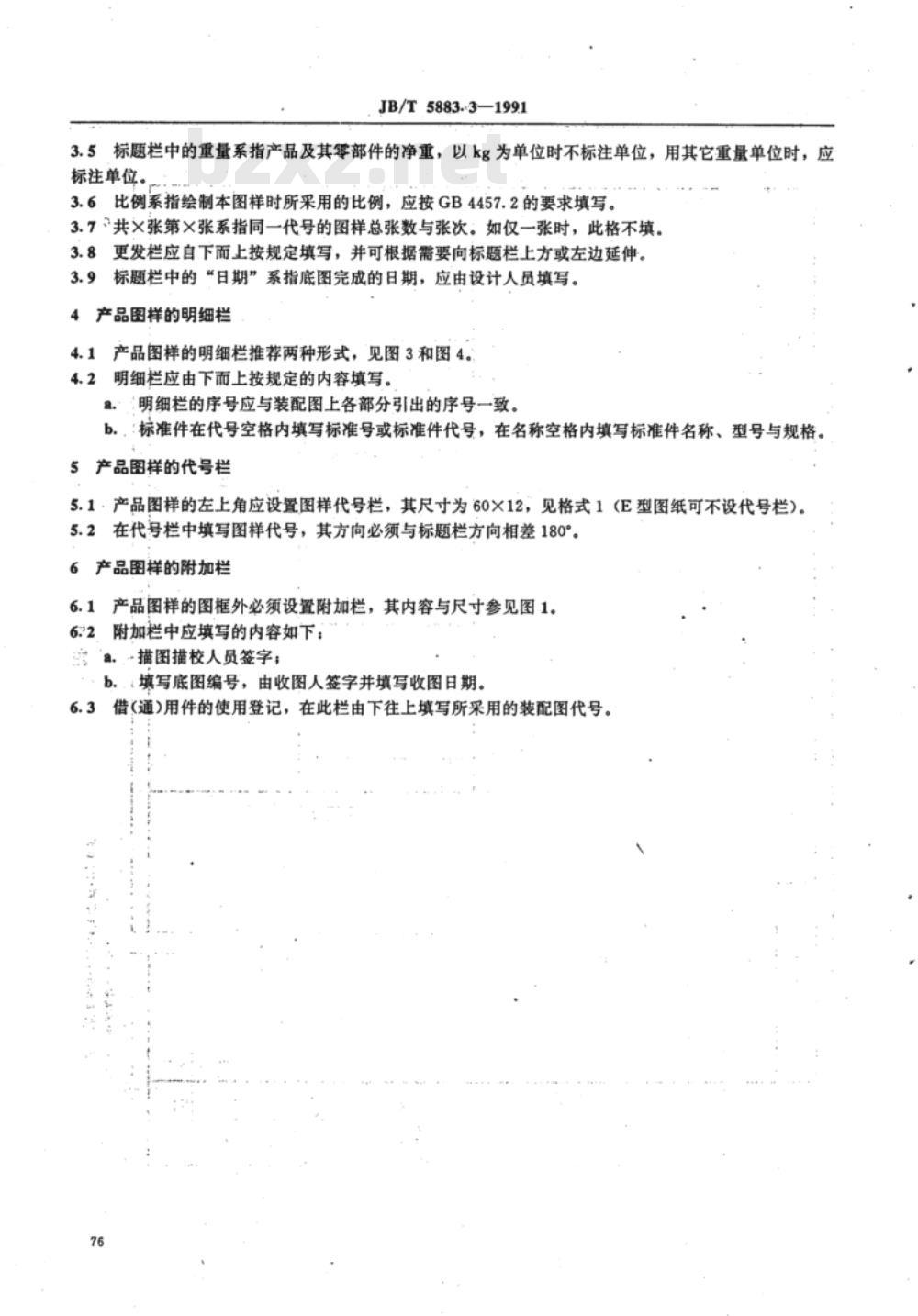

3.5标题栏中的重量系指产品及其零部件的净重，以kg为单位时不标注单位，用其它重量单位时，应标注单位。
3.6比例系指绘制本图样时所采用的比例，应按GB.4457.2的要求填写。3.7共×张第×张系指同一代号的图样总张数与张次。如仅一张时，此格不填。3.8更发栏应自下而上按规定填写，并可根据需要向标题栏上方或左边延伸。3.9标题栏中的“日期”系指底图完成的日期，应由设计人员填写。4产品图样的明细栏

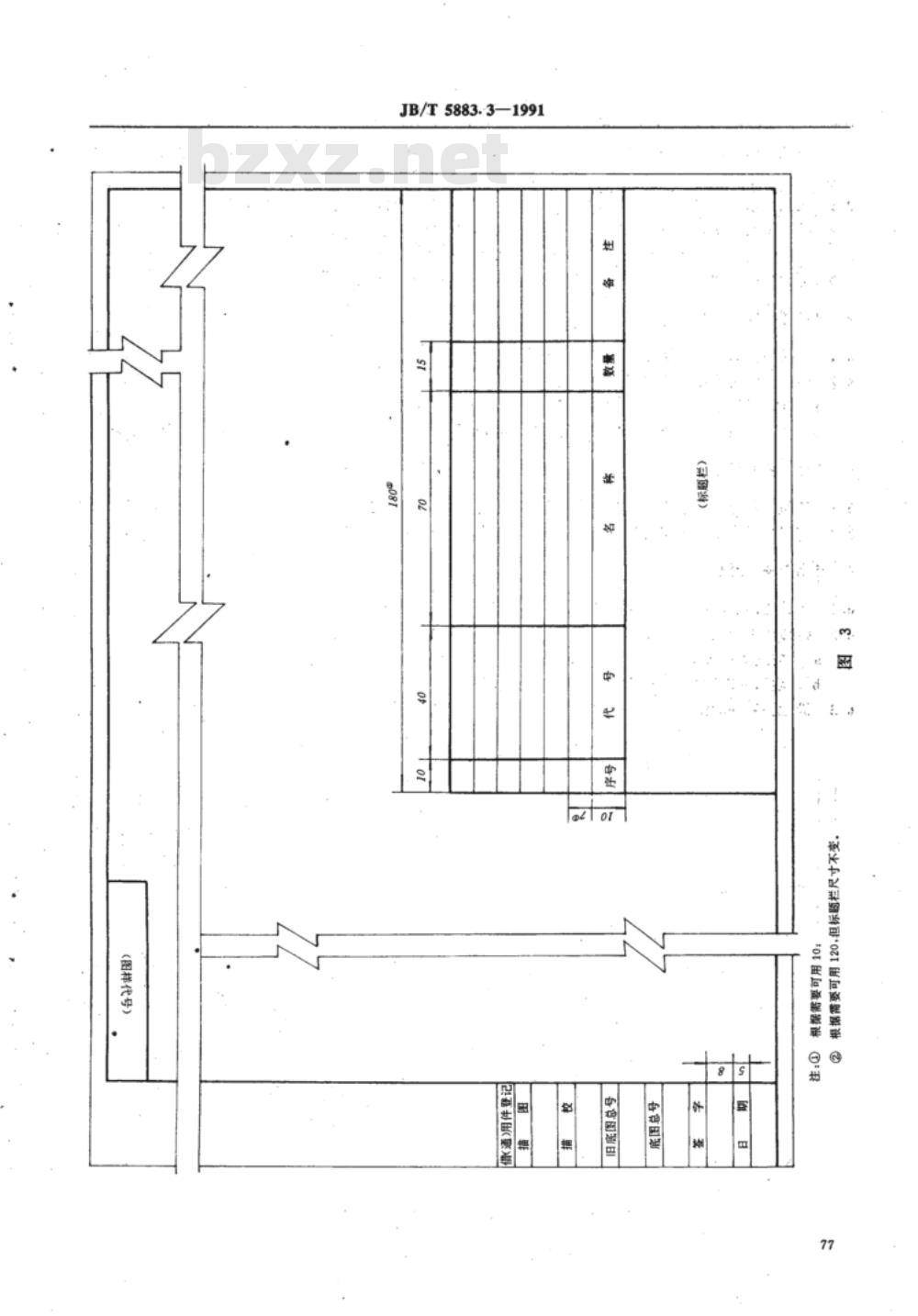

4.1产品图样的明细栏推荐两种形式，见图3和图4。4.2明细栏应由下而上按规定的内容填写。a，明细栏的序号应与装配图上各部分引出的序号一致。b.，：标准件在代号空格内填写标准号或标准件代号，在名称空格内填写标准件名称、型号与规格。5产品图样的代号栏
5.1·产品图样的左上角应设置图样代号栏，其尺寸为60X12，见格式1（E型图纸可不设代号栏)。5.2在代号栏中填写图样代号，其方向必须与标题栏方向相差180°。6产品图样的附加栏
6.1产品图样的图框外必须设置附加栏，其内容与尺寸参见图1。622、附加栏中应填写的内容如下：“a，描图描校人员签字；
b..填写底图编号，由收图人签字并填写收图日期。6.3借（通用件的使用登记，在此栏由下往上填写所采用的装配图代号。76
（图样代号）
JB/T5883.3—1991
JB/T5883.31991
（图祥代号）
图幅分区
图幅划分示例见图5
JB/T 5883.3-1991
图5图幅划分示例
为便于确定图上的内容和组成部分的位置，可在各种幅面的图纸上分区。7.1图幅分区的数目应为偶数，每一分区长度不小于25mm，不大于75mm。7.2每个分区内竖边方向用大写拉丁字母，横边方向用阿拉伯数字分别编号。编号的顺序应从与标题栏相对的左上角开始。分区代号用该区域的字母和数字表示，如A1、B3。8技术文件格式
8.1文件目录的格式和尺寸参照图5。8.2图样目录的格式和尺寸参照图6。8.3明细表的格式和尺寸参照图7～图9。8.4汇总表格式和尺寸参照图8和图9。8.5技术条件、技术任务书、设计说明书、使用说明书等文件的封面参照图10、技术文件的首页参照图11、续页参照图12、续页参照图13。JB/T5883.3—1991
每例总贾数
shz-ixs
旧底图总号
底图总号
(单位名称）
文件目录
名称）
(产晶型号
国样标记
更改文件号
(文件代号）
4×15=60
展国品
9498333882
更改文件号
X15a60
JB/T5883.31991
鹿图总号
（产品型号、名称）
固样记
民国总号
（单位名作）
（图祥录）
（文件代号）
B庭国总号
底图总号
更改文件号
4X/5=60
JB/T 5883.3-1991
名称及规格
(产晶型号、名称）
(单位名称）
明细表
（文性代号）
旧庭图象号
房医总号
JB/T 5883.31991
