【机械行业标准(JB)】 电控设备图样及技术文件 技术文件的编写规定

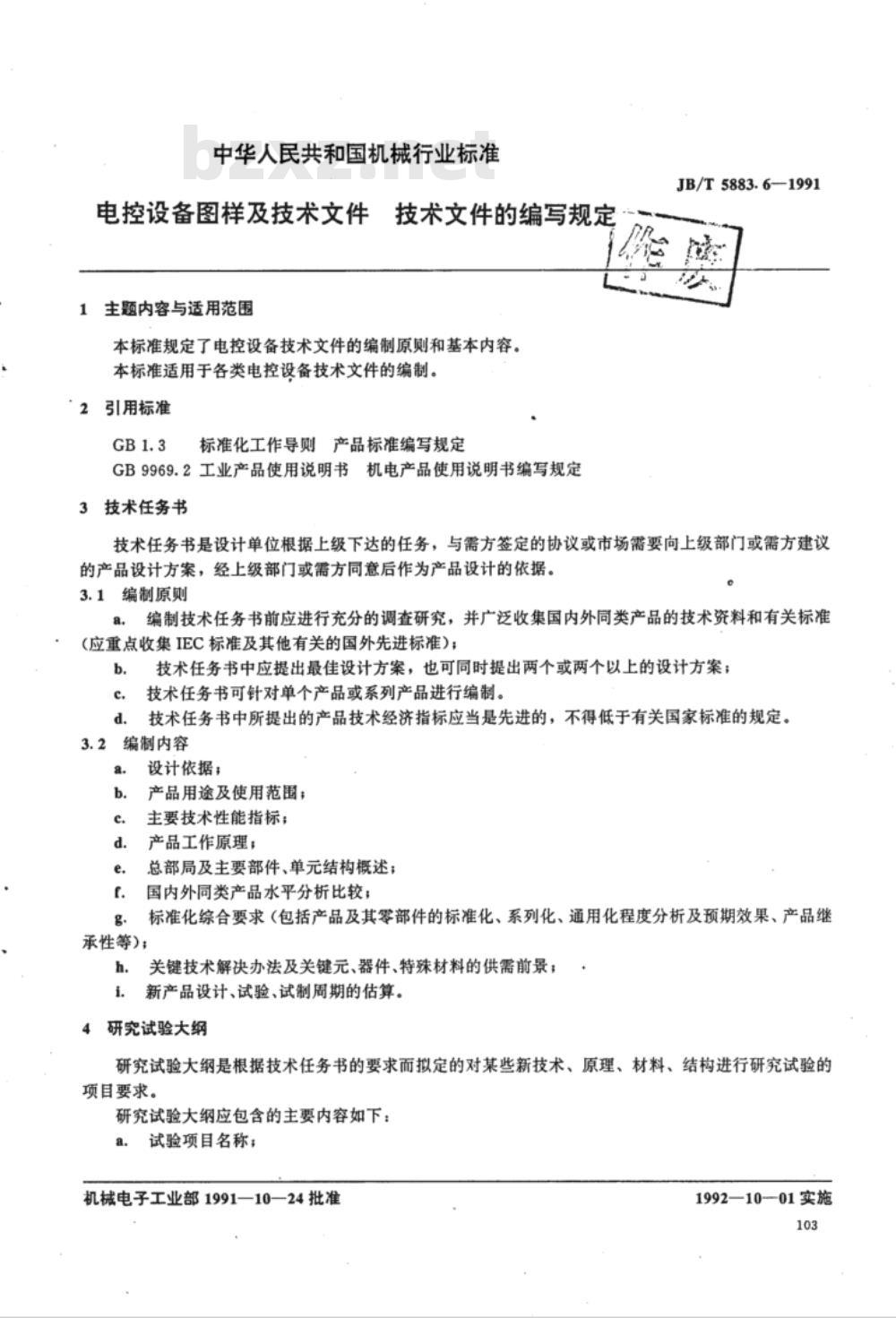

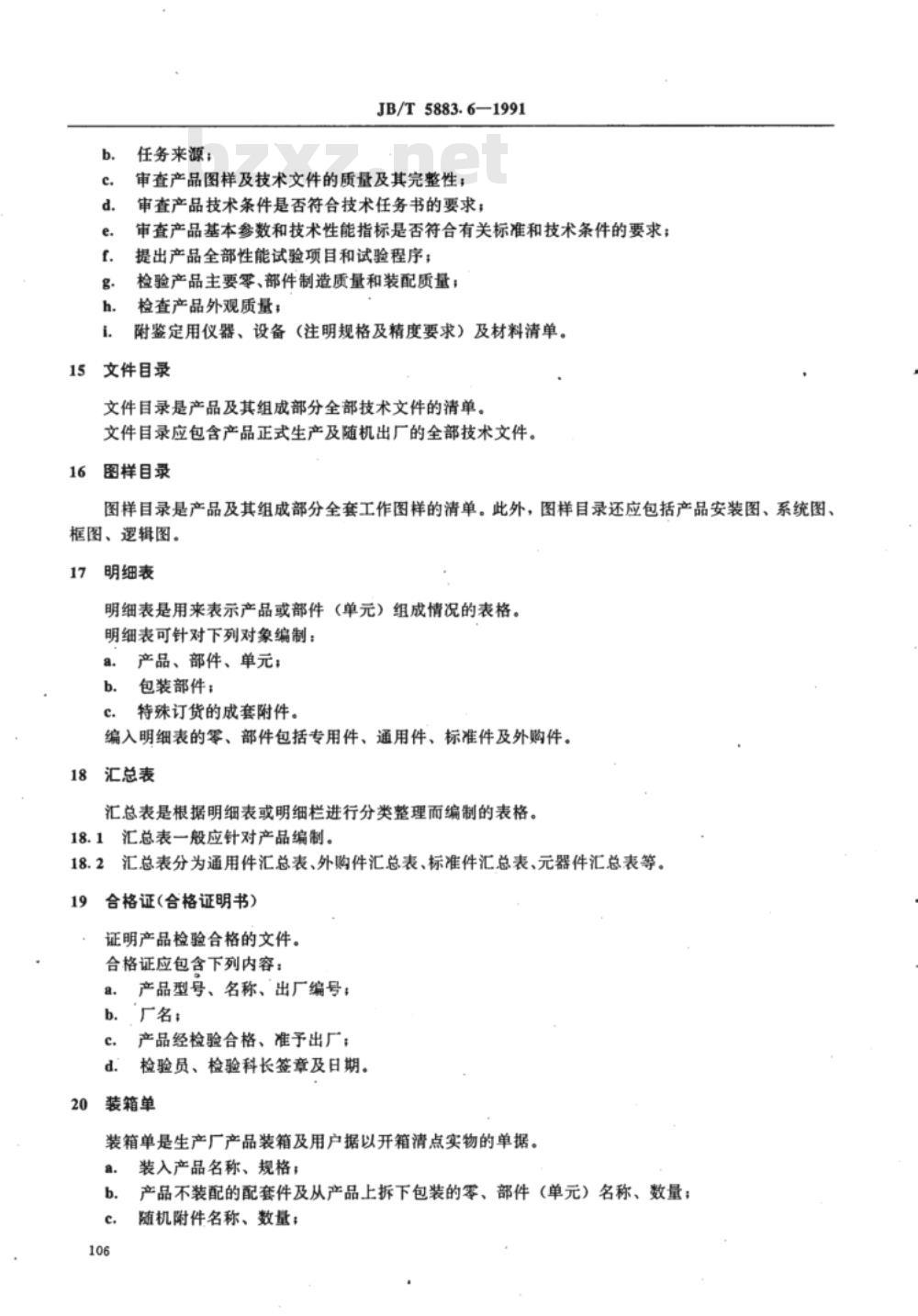

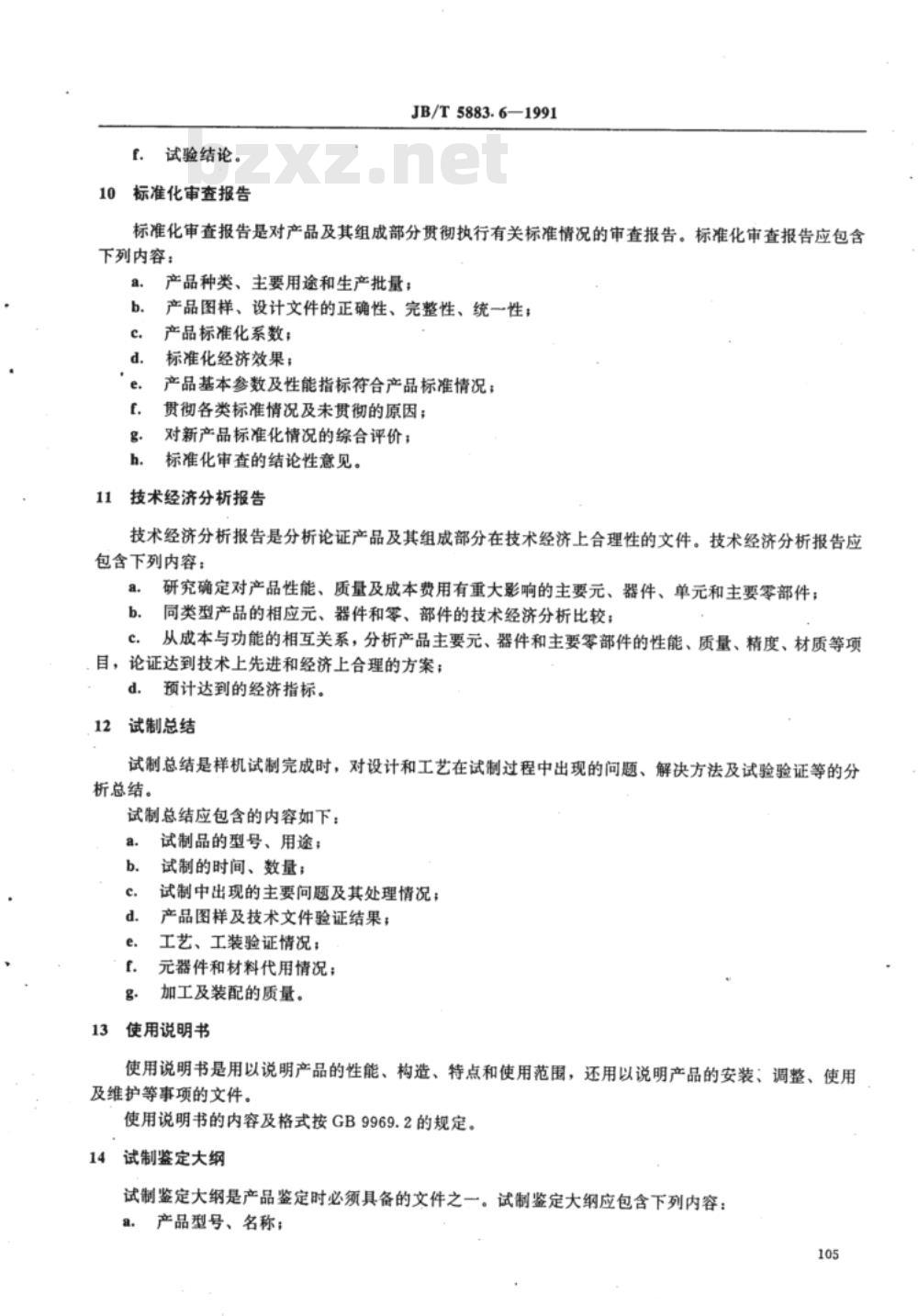

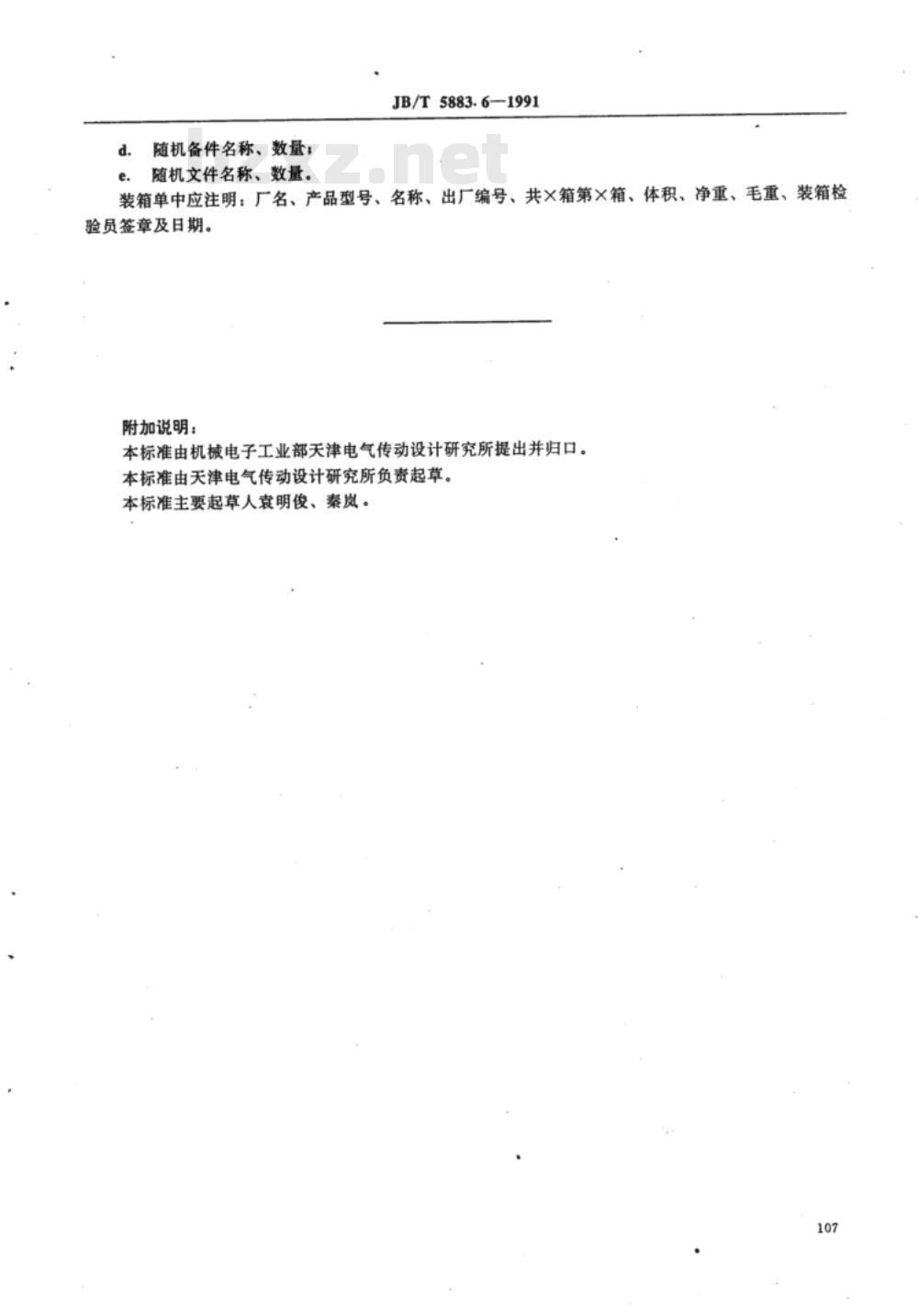

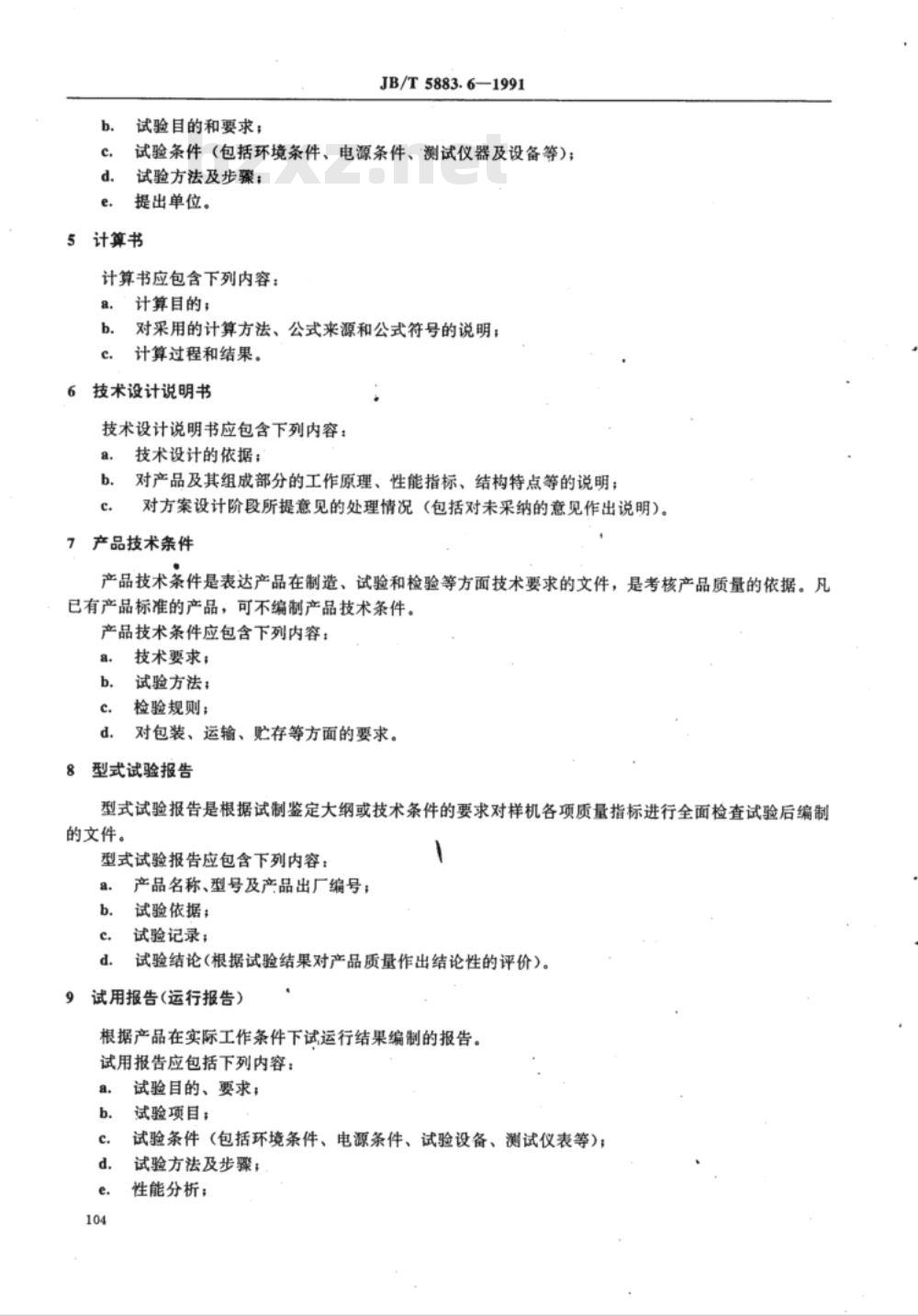

中华人民共和国机械行业标准 电控设备图样及技术文件： 技术文件的编写规定 1. 主题内容与适用范围 本标准规定了电控设备技术文件的编制原则和基本内容。本标准适用于各类电控设备技术文件的编制。 2. 引用标准 GB1.3 标准化工作导则产品标准编写规定 GB9969.2 工业产品使用说明书机电产品使用说明书编写规定 3. 技术任务书 JB/T5883.6—1991 技术任务书是设计单位根据上级下达的任务，与需方签定的协议或市场需要向上级部门或需方建议的产品设计方案，经上级部门或需方同意后作为产品设计的依据。 3.1 编制原则 a. 编制技术任务书前应进行充分的调查研究，并广泛收集国内外同类产品的技术资料和有关标准（应重点收集IEC标准及其他有关的国外先进标准）； b. 技术任务书中应提出最佳设计方案，也可同时提出两个或两个以上的设计方案；技术任务书可针对单个产品或系列产品进行编制； c. 技术任务书中所提出的产品技术经济指标应当是先进的，不得低于有关国家标准的规定。 3.2 编制内容 a. 设计依据； b. 产品用途及使用范围； c. 主要技术性能指标； d. 产品工作原理； e. 总部局及主要部件、单元结构概述； f. 国内外同类产品水平分析比较； g. 标准化综合要求（包括产品及其零部件的标准化、系列化、通用化程度分析及预期效果、产品继承性等）； h. 关键技术解决办法及关键元、器件、特殊材料的供需前景； i. 新产品设计、试验、试制周期的估算。 4. 研究试验大纲 研究试验大纲是根据技术任务书的要求而拟定的对某些新技术、原理、材料、结构进行研究试验的项目要求。 研究试验大纲应包含的主要内容如下： a. 试验项目名称； b. 试验目的和要求； c. 试验条件（包括环境条件、电源条件、测试仪器及设备等）； d. 试验方法及步骤； e. 提出单位。 5. 计算书 计算书应包含下列内容： a. 计算目的； b. 对采用的计算方法、公式来源和公式符号的说明； c. 计算过程和结果。 6. 技术设计说明书 技术设计说明书应包含下列内容： a. 技术设计的依据； b. 对产品及其组成部分的工作原理、性能指标、结构特点等的说明； c. 对方案设计阶段所提意见的处理情况（包括对未采纳的意见作出说明）。 7. 产品技术条件 产品技术条件是表达产品在制造、试验和检验等方面技术要求的文件，是考核产品质量的依据。凡已有产品标准的产品，可不编制产品技术条件。产品技术条件应包含下列内容： a. 技术要求； b. 试验方法； c. 检验规则； d. 对包装、运输、贮存等方面的要求。 8. 型式试验报告 型式试验报告是根据试制鉴定大纲或技术条件的要求对样机各项质量指标进行全面检查试验后编制的文件。 型式试验报告应包含下列内容： a. 产品名称、型号及产品出厂编号； b. 试验依据； c. 试验记录； d. 试验结论（根据试验结果对产品质量作出结论性的评价）。 9. 试用报告（运行报告） 根据产品在实际工作条件下试运行结果编制的报告。 试用报告应包括下列内容： a. 试验目的、要求； b. 试验项目； c. 试验条件（包括环境条件、电源条件、试验设备、测试仪表等）； d. 试验方法及步骤； e. 性能分析； f. 试验结论。 10. 标准化审查报告 标准化审查报告是对产品及其组成部分贯彻执行有关标准情况的审查报告。 标准化审查报告应包含下列内容： a. 产品种类、主要用途和生产批量； b. 产品图样、设计文件的正确性、完整性、统一性； c. 产品标准化系数； d. 标准化经济效果； e. 产品基本参数及性能指标符合产品标准情况； f. 贯彻各类标准情况及未贯彻的原因； g. 对新产品标准化情况的综合评价； h. 标准化审查的结论性意见。 11. 技术经济分析报告 技术经济分析报告是分析论证产品及其组成部分在技术经济上合理性的文件。 技术经济分析报告应包含下列内容： a. 研究确定对产品性能、质量及成本费用有重大影响的主要元、器件、单元和主要零部件； b. 同类型产品的相应元、器件和零、部件的技术经济分析比较； c. 从成本与功能的相互关系，分析产品主要元、器件和主要零部件的性能、质量、精度、材质等项目，论证达到技术上先进和经济上合理的方案； d. 预计达到的经济指标。 12. 试制总结 试制总结是样机试制完成时，对设计和工艺在试制过程中出现的问题、解决方法及试验验证等的分析总结。 试制总结应包含的内容如下： a. 试制过程中的问题分析； b. 解决方法； c. 试验验证结果； d. 改进意见。
