【机械行业标准(JB)】 电控设备图样及技术文件 图样的基本要求

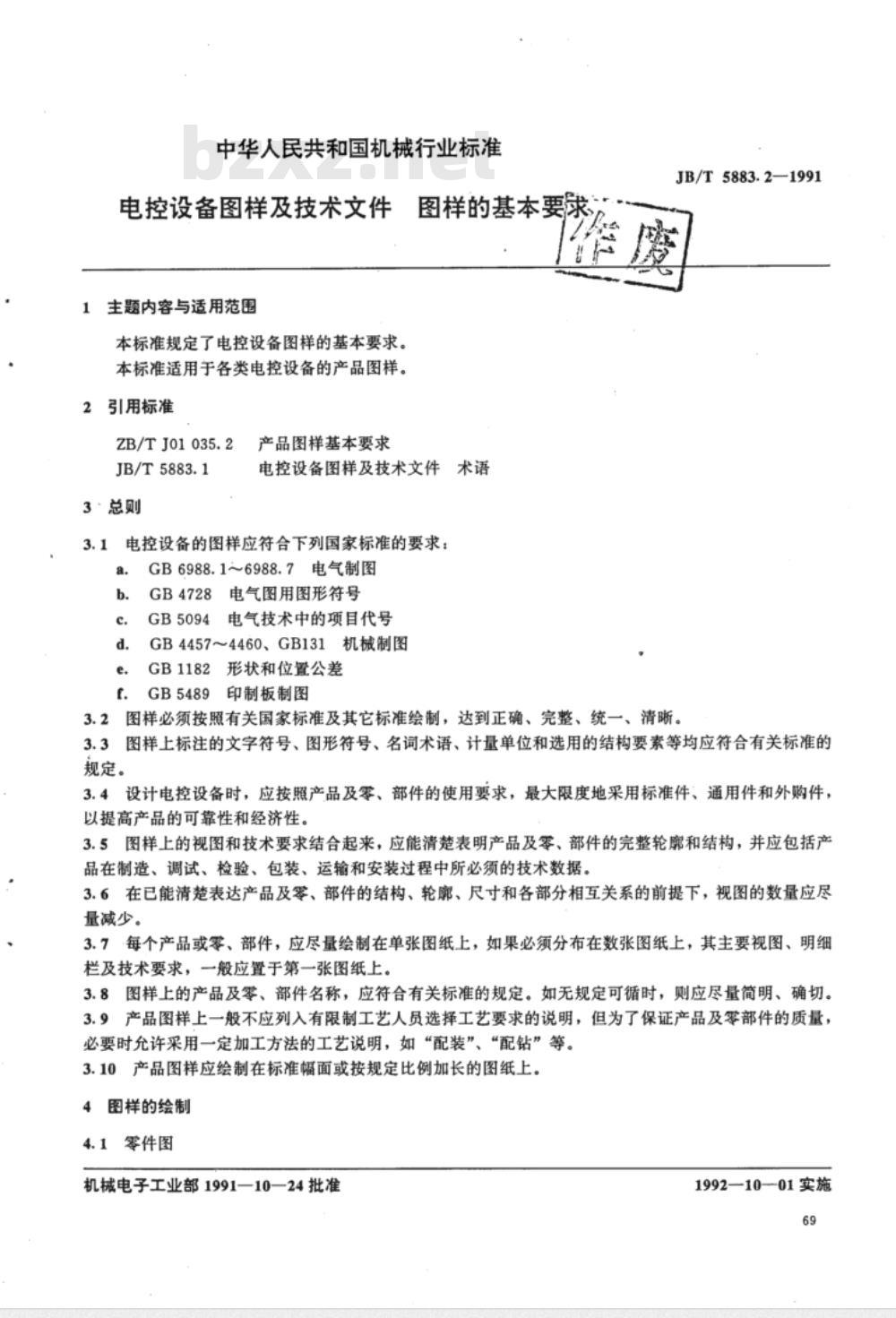

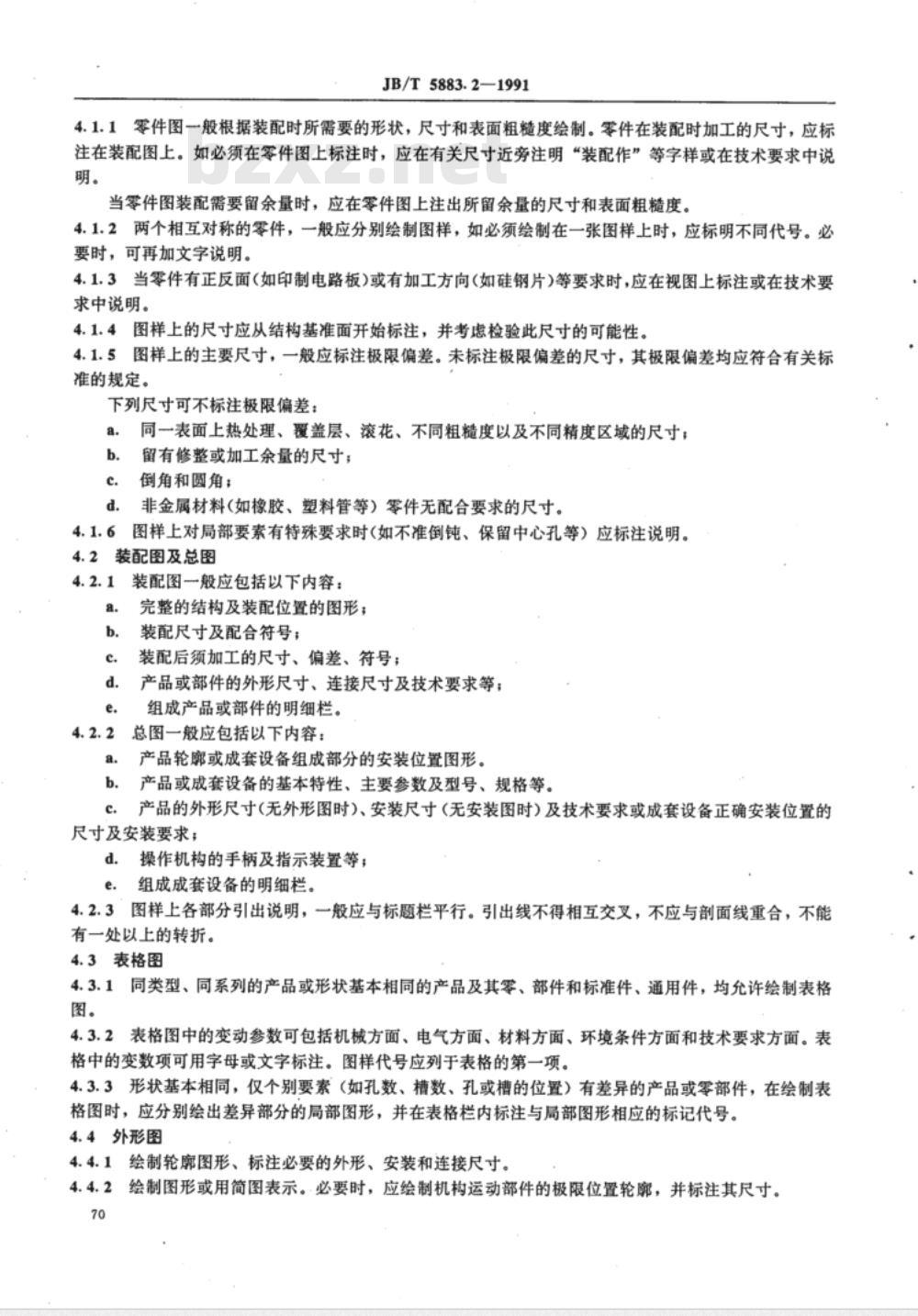

中华人民共和国机械行业标准 电控设备图样及技术文件 1. 主题内容与适用范围 本标准规定了电控设备图样的基本要求。本标准适用于各类电控设备的产品图样。 2. 引用标准 ZB/TJ01035.2 产品图样基本要求 JB/T5883.1 3. 总则 3.1 电控设备图样应符合下列国家标准的要求： a. GB6988.1~6988.7 电气制图 b. GB4728 电气图用图形符号 c. GB5094 电气技术中的项目代号 d. GB4457~4460、GB131 机械制图 e. GB1182 形状和位置公差 f. GB5489 印制板制图 3.2 图样必须按照有关国家标准及其它标准绘制，达到正确、完整、统一、清晰。 3.3 图样上标注的文字符号、图形符号、名词术语、计量单位和选用的结构要素等均应符合有关标准的规定。 3.4 设计电控设备时，应按照产品及零、部件的使用要求，最大限度地采用标准件、通用件和外购件，以提高产品的可靠性和经济性。 3.5 图样上的视图和技术要求结合起来，应能清楚表明产品及零、部件的完整轮廓和结构，并应包括产品在制造、调试、检验、包装、运输和安装过程中所必须的技术数据。 3.6 在已能清楚表达产品及零、部件的结构、轮廓、尺寸和各部分相互关系的前提下，视图的数量应尽量减少。 3.7 每个产品或零、部件，应尽量绘制在单张图纸上，如果必须分布在数张图纸上，其主要视图、明细栏及技术要求，一般应置于第一张图纸上。 3.8 图样上的产品及零、部件名称，应符合有关标准的规定。如无规定可循时，则应尽量简明、确切。 3.9 产品图样上一般不应列入有限制工艺人员选择工艺要求的说明，但为了保证产品及零部件的质量，必要时允许采用一定加工方法的工艺说明，如“配装”、“配钻”等。 3.10 产品图样应绘制在标准幅面或按规定比例加长的图纸上。 4. 图样的绘制 4.1 零件图 4.1.1 零件图一般根据装配时所需要的形状、尺寸和表面粗糙度绘制。零件在装配时加工的尺寸，应标注在装配图上。如必须在零件图上标注时，应在有关尺寸近旁注明“装配作”等字样或在技术要求中说明。当零件图装配需要留余量时，应在零件图上注出所留余量的尺寸和表面粗糙度。 4.1.2 两个相互对称的零件，一般应分别绘制图样，如必须绘制在一张图样上时，应标明不同代号。必要时，可再加文字说明。 4.1.3 当零件有正反面（如印制电路板）或有加工方向（如硅钢片）等要求时，应在视图上标注或在技术要求中说明。 4.1.4 图样上的尺寸应从结构基准面开始标注，并考虑检验此尺寸的可能性。 4.1.5 图样上的主要尺寸，一般应标注极限偏差。未标注极限偏差的尺寸，其极限偏差均应符合有关标准的规定。 下列尺寸可不标注极限偏差： 同一表面上热处理、覆盖层、滚花、不同粗糙度以及不同精度区域的尺寸； 留有修整或加工余量的尺寸； 倒角和圆角； 非金属材料（如橡胶、塑料管等）零件无配合要求的尺寸。 4.1.6 图样上对局部要素有特殊要求时（如不准倒钝、保留中心孔等）应标注说明。 4.2 装配图及总图 4.2.1 装配图一般应包括以下内容： a. 完整的结构及装配位置的图形； b. 装配尺寸及配合符号； c. 装配后须加工的尺寸、偏差、符号； d. 产品或部件的外形尺寸、连接尺寸及技术要求等； e. 组成产品或部件的明细栏。 总图一般应包括以下内容： 4.2.2 a. 产品轮廓或成套设备组成部分的安装位置图形。 b. 产品或成套设备的基本特性、主要参数及型号、规格等。 c. 产品的外形尺寸（无外形图时）、安装尺寸（无安装图时）及技术要求或成套设备正确安装位置的尺寸及安装要求； d. 操作机构的手柄及指示装置等； e. 组成成套设备的明细栏。 4.2.3 图样上各部分引出说明，一般应与标题栏平行。引出线不得相互交叉，不应与剖面线重合，不能有一处以上的转折。 4.3 表格图 4.3.1 同类型、同系列的产品或形状基本相同的产品及其零、部件和标准件、通用件，均允许绘制表格图。 4.3.2 表格图中的变动参数可包括机械方面、电气方面、材料方面、环境条件方面和技术要求方面。表格中的变数项可用字母或文字标注。图样代号应列于表格的第一项。 4.3.3 形状基本相同，仅个别要素（如孔数、槽数、孔或槽的位置）有差异的产品或零部件，在绘制表格图时，应分别绘出差异部分的局部图形，并在表格栏内标注与局部图形相应的标记代号。 4.4 外形图 4.4.1 绘制轮廓图形、标注必要的外形、安装和连接尺寸。 4.4.2 绘制图形或用简图表示。必要时，
