【机械行业标准(JB)】 六角对边16mm的M14×1.25平座火花塞及其气缸盖安装孔

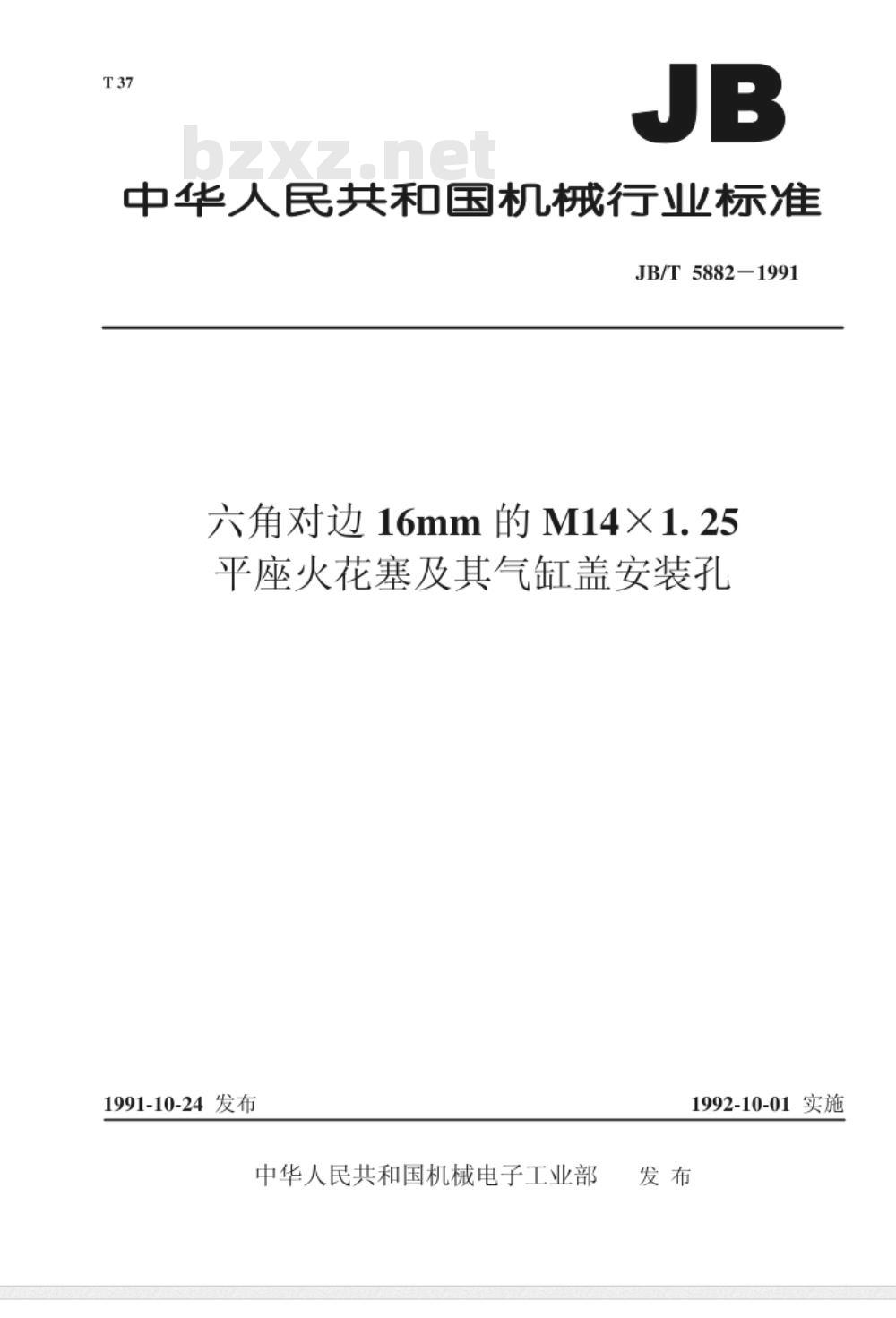

中华人民共和国机械行业标准
JB/T5882-1991
六角对边 16mm 的 M14X1. 25
平座火花塞及其气缸盖安装孔
1991-10-24发布
中华人民共和国机械电子工业部1992-10-01实施
中华人民共和国机械行业标准
六角对边16mm的M14×1.25
平座火花塞及其气缸盖安装孔
主题内容与适用范围
JB/T5882-1991

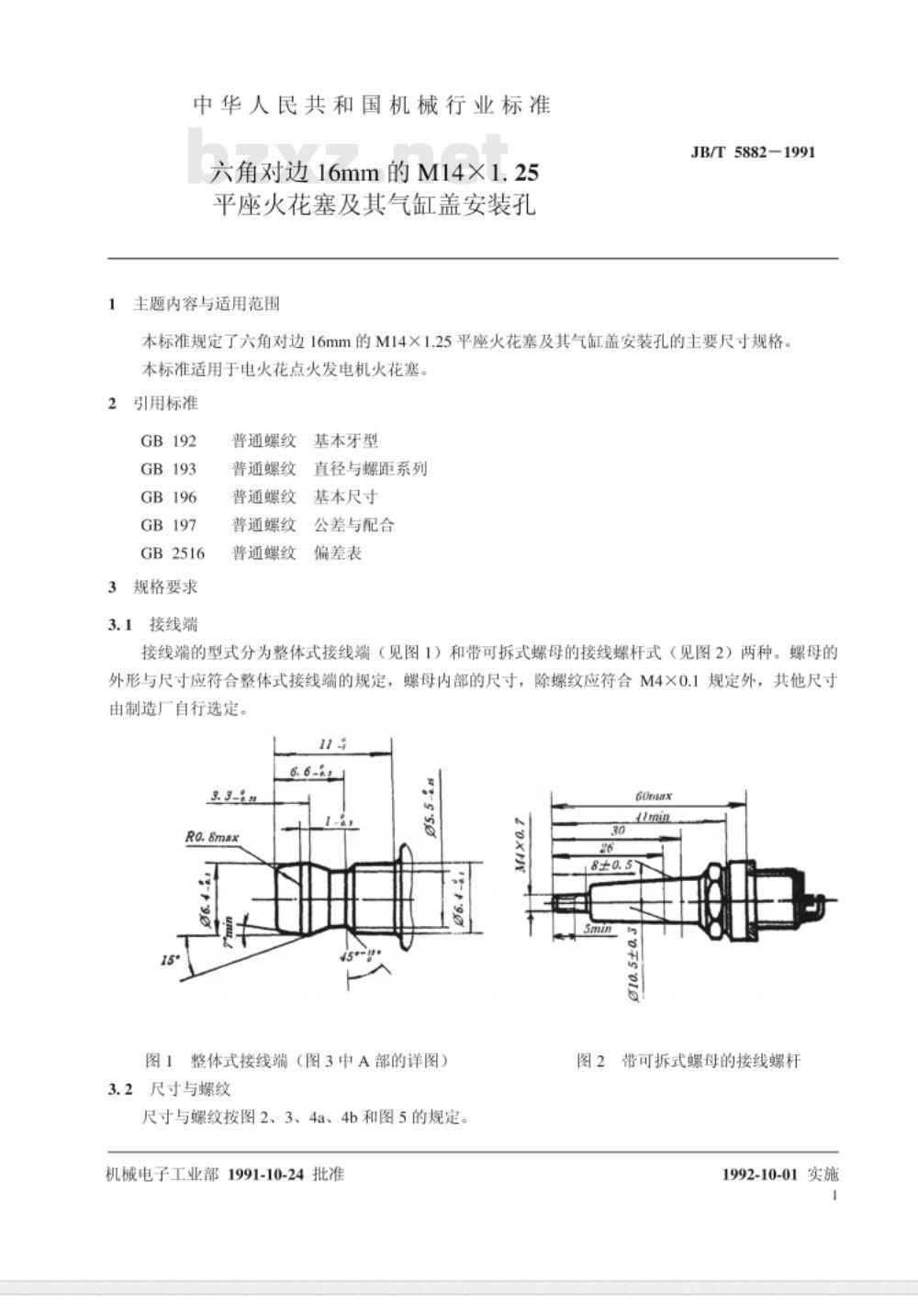

本标准规定了六角对边16mm的M14×1.25平座火花塞及其气缸盖安装孔的主要尺寸规格。本标准适用于电火花点火发电机火花塞。引用标准
GB2516
规格要求
3.1接线端
普通螺纹
基本牙型
普通螺纹
普通螺纹
普通螺纹
普通螺纹
直径与螺距系列
基本尺寸
公差与配合
偏差表
接线端的型式分为整体式接线端（见图1）和带可拆式螺母的接线螺杆式（见图2）两种。螺母的外形与尺寸应符合整体式接线端的规定，螺母内部的尺寸，除螺纹应符合M4×0.1规定外，共他尺寸由制造厂自行选定。
Gtmaax
图1整体式接线端（图3中A部的详图）3.2尺寸与螺纹
尺寸与螺纹按图2、3、4a、4b和图5的规定。机械电子工业部1991-10-24批准3
图2带可拆式螺母的接线螺杆
1992-10-01实施
JB/T5882-1991
旋入式或不脱
落式密封望圈

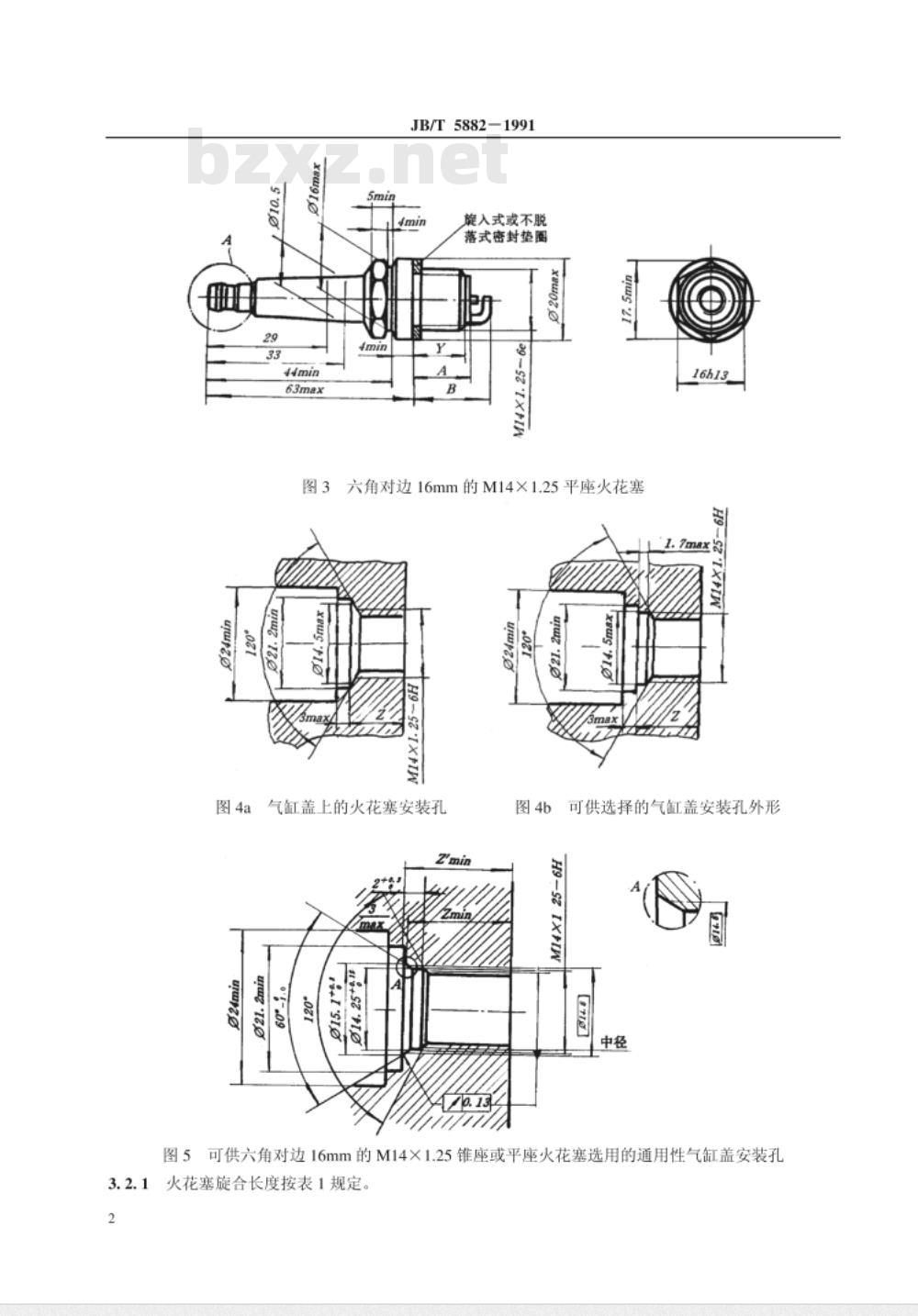

图3六角对边16mm的M14×1.25平座火花塞rz
图4a气缸盖上的火花塞安装孔
可供选择的气缸盖安装孔外形
图5可供六角对边16mm的M14×1.25锥座或平座火花塞选用的通用性气缸盖安装孔火花塞旋合长度按表1规定。

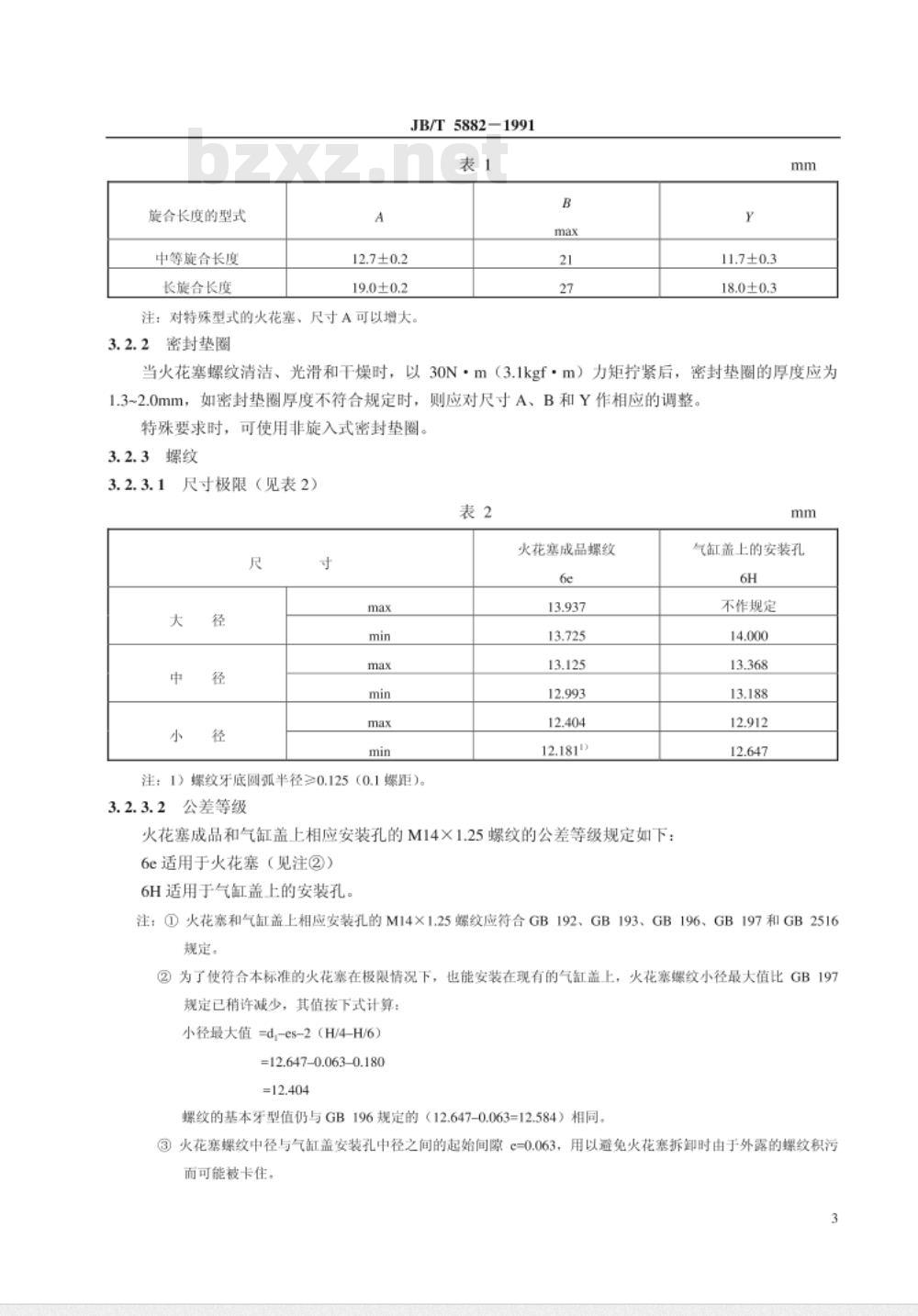

旋合长度的型式
中等旋合长度
长旋合长度
JB/T58821991
12.7±0.2
19.0±0.2
注：对特殊型式的火花塞、尺寸A可以增大。3.2.2
密封垫圈
11.7±0.3
18.0±0.3
当火花塞螺纹清洁、光滑和干燥时，以30N·m（3.1kgf·m）力矩拧紧后，密封垫圈的厚度应为如密封垫圈厚度不符合规定时，则应对尺寸A、B和Y作相应的调整。1.3~2.0mm，
特殊要求时，可使用非旋入式密封垫圈。3.2.3
尺寸极限（见表2）下载标准就来标准下载网
注：1）螺纹牙底圆弧半径≥0.125（0.1螺距）。3.2.3.2公差等级
火花塞成品螺纹
火花塞成品和气缸盖上相应安装孔的M14×1.25螺纹的公差等级规定如下：6e适用于火花塞（见注②）
6H适用于气缸盖上的安装孔。
气缸盖上的安装孔
不作规定
注：①火花塞和气缸盖上相应安装孔的M14X1.25螺纹应符合GB192、GB193、GB196、GB197和GB2516规定。
为了使符合本标准的火花塞在极限情况下，也能安装在现有的气缸盖上，火花塞螺纹小径最大值比GB197②
规定已稍许减少，其值按下式计算：小径最大值=d,-es-2（H/4-H/6）=12.6470.0630.180
螺纹的基本牙型值仍与GB196规定的（12.647-0.063=12.584）相同。③火花塞螺纹中径与气缸盖安装孔中径之间的起始间隙e=0.063，用以避免火花塞拆卸时由于外露的螺纹积污而可能被卡住。

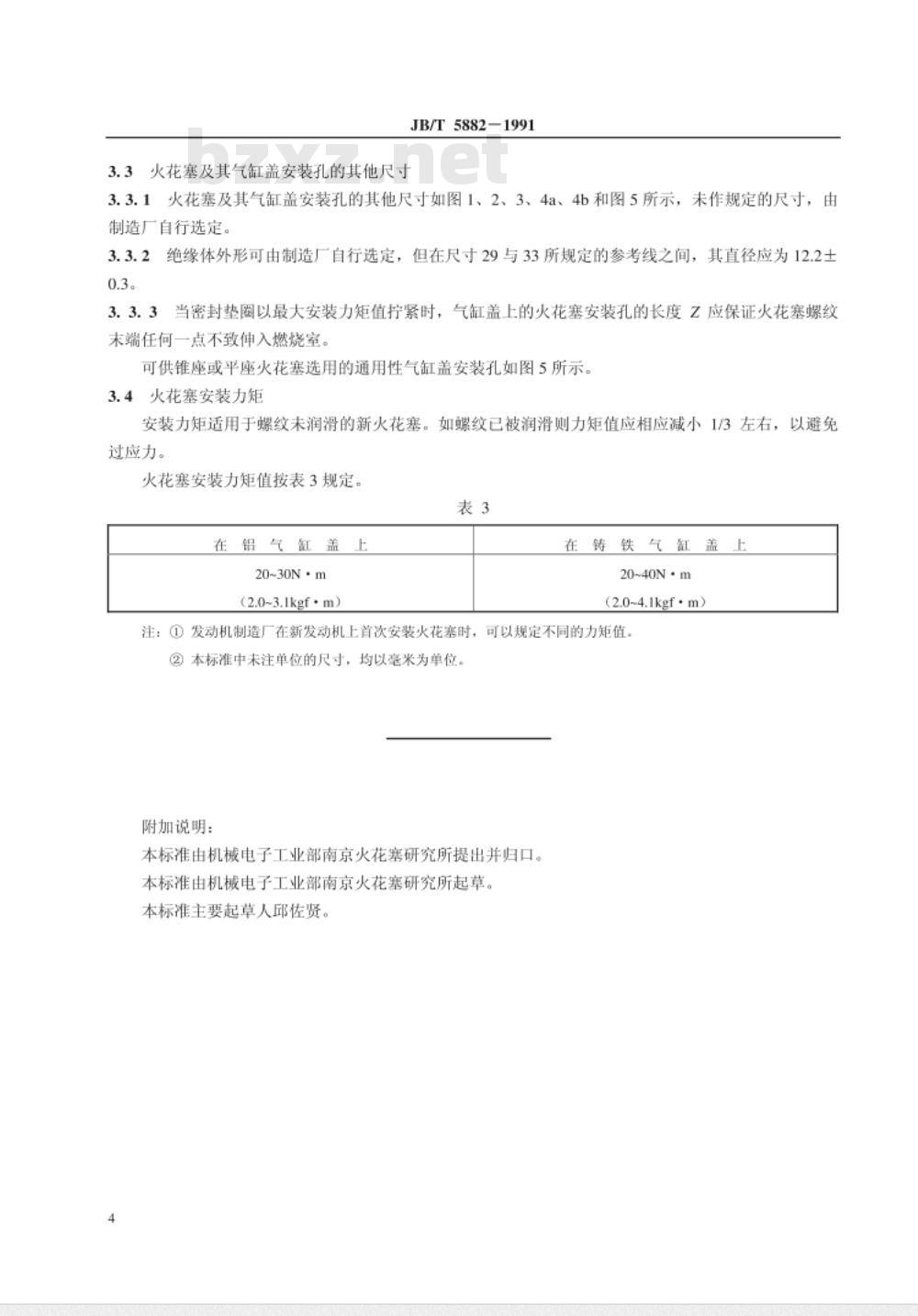

3.3火花塞及其气缸盖安装孔的其他尺寸JB/T5882-1991
3.3.1火花塞及其气缸盖安装孔的其他尺寸如图1、2、3、4a、4b和图5所示，未作规定的尺寸，由制造厂自行选定。
绝缘体外形可由制造厂自行选定，但在尺寸29与33所规定的参考线之间，其直径应为12.2土3.3.2
3.3.3当密封垫圈以最大安装力矩值拧紧时，气缸盖上的火花塞安装孔的长度Z应保证火花塞螺纹末端任何一点不致伸入燃烧室。可供锥座或平座火花塞选用的通用性气缸盖安装孔如图5所示。3.4火花塞安装力矩
安装力矩适用于螺纹未润滑的新火花塞。如螺纹已被润滑则力矩值应相应减小1/3左右，以避免过应力。
火花塞安装力矩值按表3规定。
在铝气缸盖上
20~30N·m
(2.0~3.1kgf·m)
在铸铁气缸盖上
20~40N·m
(2.0~4.1kgf+m）
注：①发动机制造厂在新发动机上首次安装火花塞时，可以规定不同的力矩值。②本标准中未注单位的尺寸，均以毫米为单位。附加说明：
本标准由机械电子工业部南京火花塞研究所提出并归口。本标准由机械电子工业部南京火花塞研究所起草。本标准主要起草人邱佐贤。
