【机械行业标准(JB)】 低压固定封闭式成套开关设备

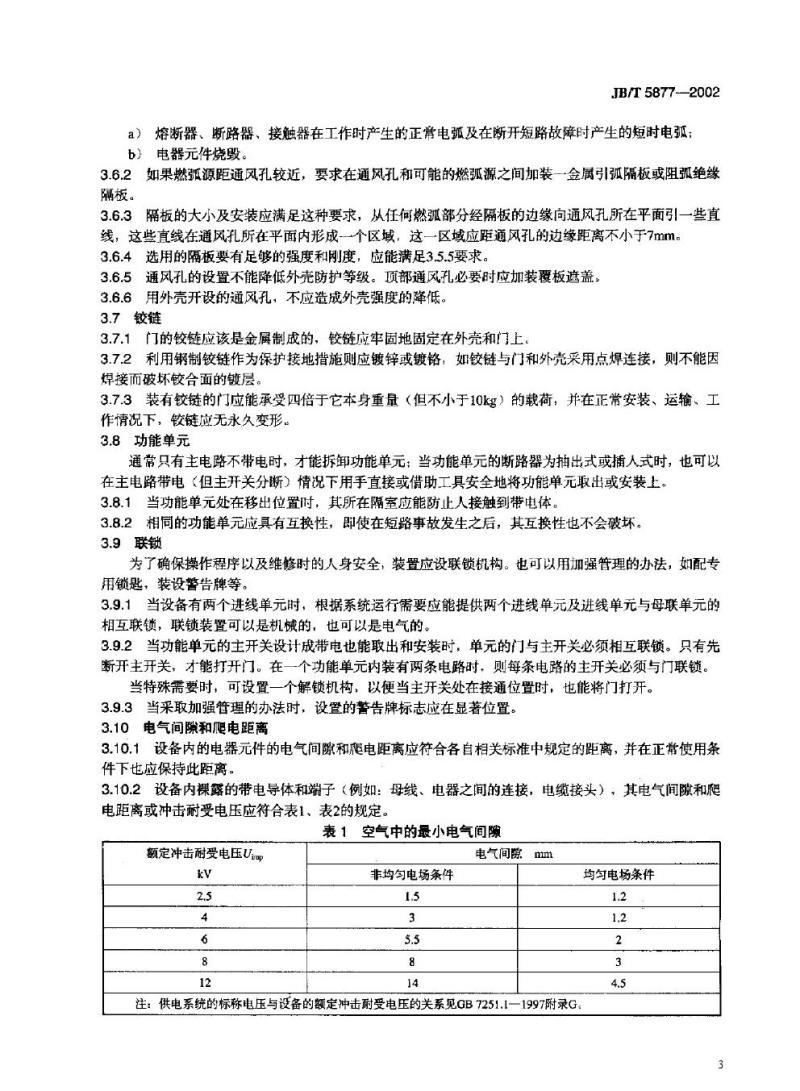

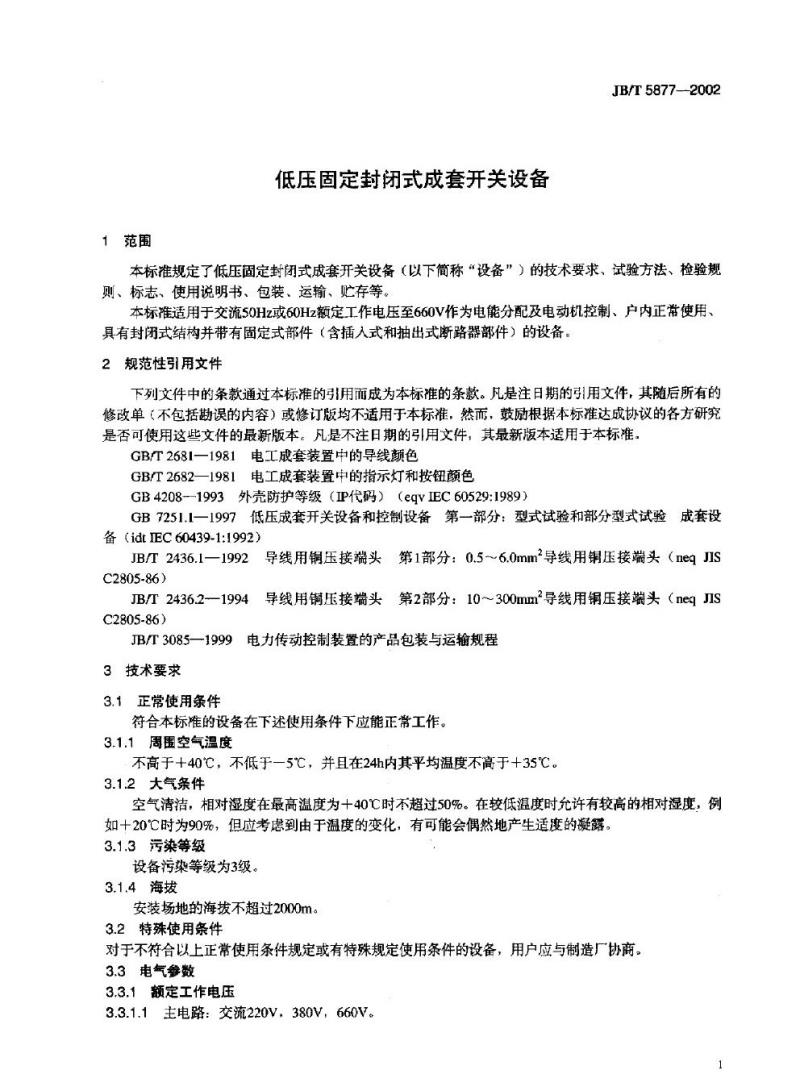

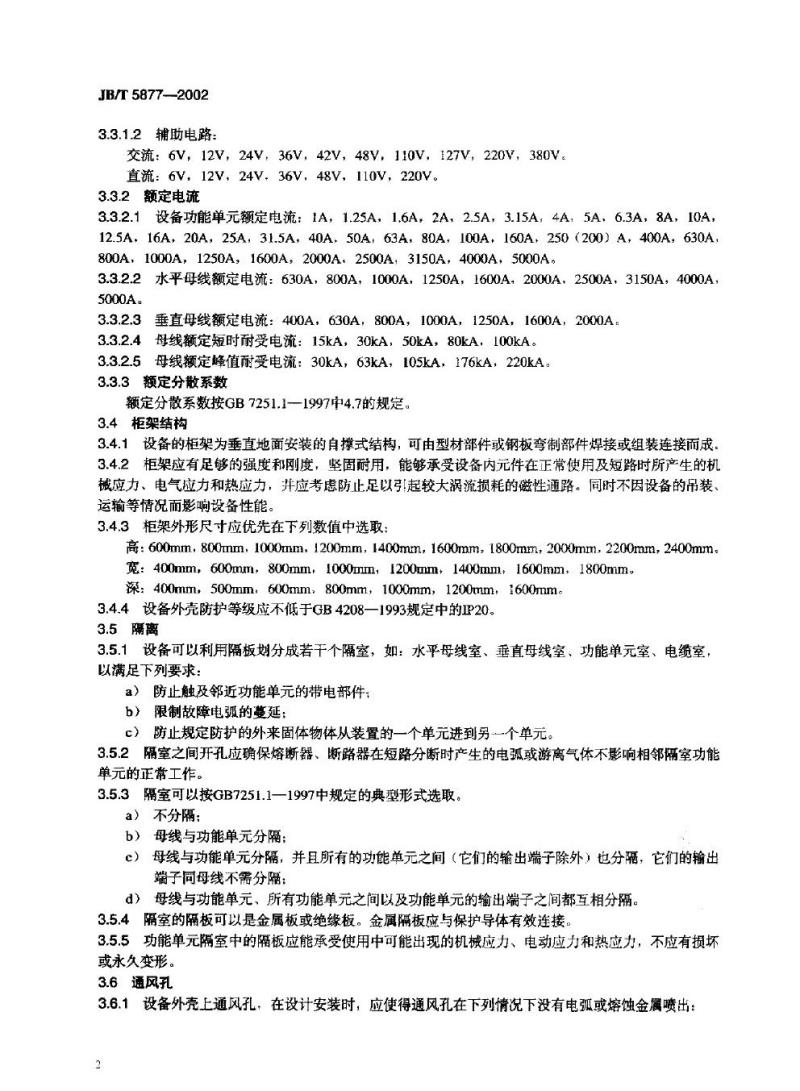

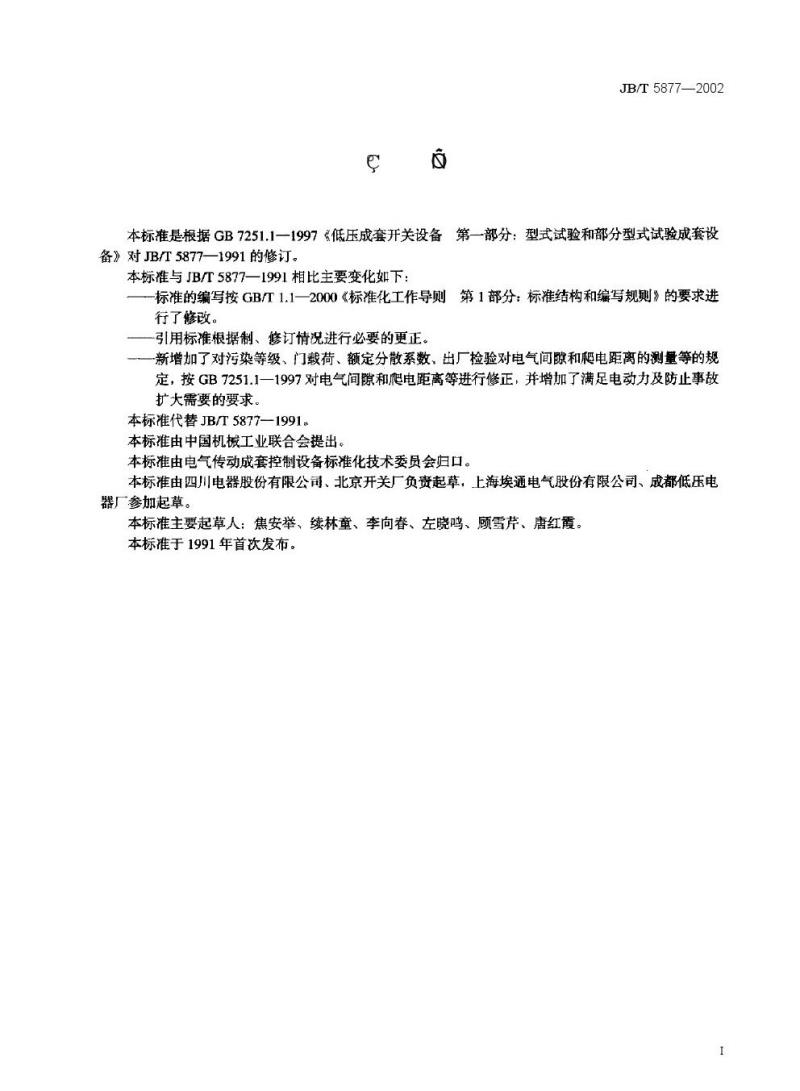

本标准是根据GB7251.1-1997《低压成套开关设备第一部分：型式试验和部分型式试验成套设备》对JB/T5877—1991的修订。本标准与JB/T5877—1991相比主要变化如下：标准的编写按GB/T1.1-2000《标准化工作导则第1部分：标准结构和编写规则》的要求进行了修改，引用标准也进行了必要的更正。新增加了对污染等级、门裁荷、额定分散系数、出厂检验对电气间隙和爬电距离的测量等的规定，按GB7251.1-1997对电气间隙和爬电距离等进行了修正，并增加了满足电动力及防止事故扩大需要的要求。 本标准代替JB/T5877-1991。本标准由中国机械工业联合会提出，由电气传动成套控制设备标准化技术委员会归口。由四川电器股份有限公司、北京开关厂负责起草，上海埃通电气股份有限公司、成都低压电器厂参加起草。 本标准主要起草人：焦安举、续林童、李向春、左晓鸣、顾雪芹、唐红霞，本标准于1991年首次发布。 1 范围 本标准规定了低压固定封闭式成套开关设备（以下简称“设备”）的技术要求、试验方法、检验规则、标志、使用说明书、包装、运输、贮存等。适用于交流50Hz或60Hz额定工作电压至660V作为电能分配及电动机控制的设备，具有封闭式结构并带有固定式部件（含插入式和抽出式断路器部件）。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T2681-1981 电工成套装置中的导线颜色 GB/T2682-1981 电工成套装置中的指示灯和按钮颜色 GB4208-1993 外壳防护等级（IP代码）(eqVIEC60529:1989) GB7251.1-1997 低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备（idtIEC60439-1:1992） JB/T2436.1-1992 C2805-86 JB/T2436.2-1994 C2805-86 导线用铜压接端头第1部分：0.5~6.0mm2导线用铜压接端头（neqJIS导线用铜压接端头第2部分：10～300mm2导线用铜压接端头（negJIS JB/T3085-1999 电力传动控制装置的产品包装与运输规程 3 技术要求 3.1 正常使用条件 符合本标准的设备在下述使用条件下应能正常工作。 3.1.1 周围空气温度 不高于40℃，不低于-5℃，并且在24小时内其平均温度不高于35℃。 3.1.2 大气条件 空气清洁，相对湿度在最高温度为40℃时不超过50%。在较低温度时允许有较高的相对湿度，例如20℃时为90%，但应考虑到由于温度的变化，有可能会偶然地产生适度的凝露。 3.1.3 污染等级 设备污染等级为3级。 3.1.4 海拔 安装场地的海拔不超过2000m。 3.2 特殊使用条件 对于不符合以上正常使用条件规定或有特殊规定使用条件的设备，用户应与制造厂协商。 3.3 电气参数 3.3.1 额定工作电压 3.3.1.1 主电路：交流220V，380V，660V。 3.3.1.2 辅助电路：交流6V,12V,24V,36V,42V,48V,110V,127V,220V,380V，直流6V，12V，24V,36V，48V，110V，220V。 3.3.2 额定电流 3.3.2.1 设备功能单元额定电流：1A，1.25A，1.6A，2A，2.5A，3.15A，4A，5A，6.3A，8A，10A，12.5A，16A，20A，25A，31.5A，40A，50A，63A，80A，100A，160A，250（200）A，400A，630A，800A，1000A，1250A，1600A，2000A，2500A，3150A，4000A，5000A。 3.3.2.2 水平母线额定电流：630A，800A，1000A，1250A，1600A，2000A，2500A，3150A，4000A，5000A。 3.3.2.3 垂直母线额定电流：400A，630A，800A，1000A，1250A，1600A，2000A。 3.3.2.4 母线额定短时耐受电流：15kA，30kA，50kA。
