【机械行业标准(JB)】 电气传动装置制图 接线图和接线表

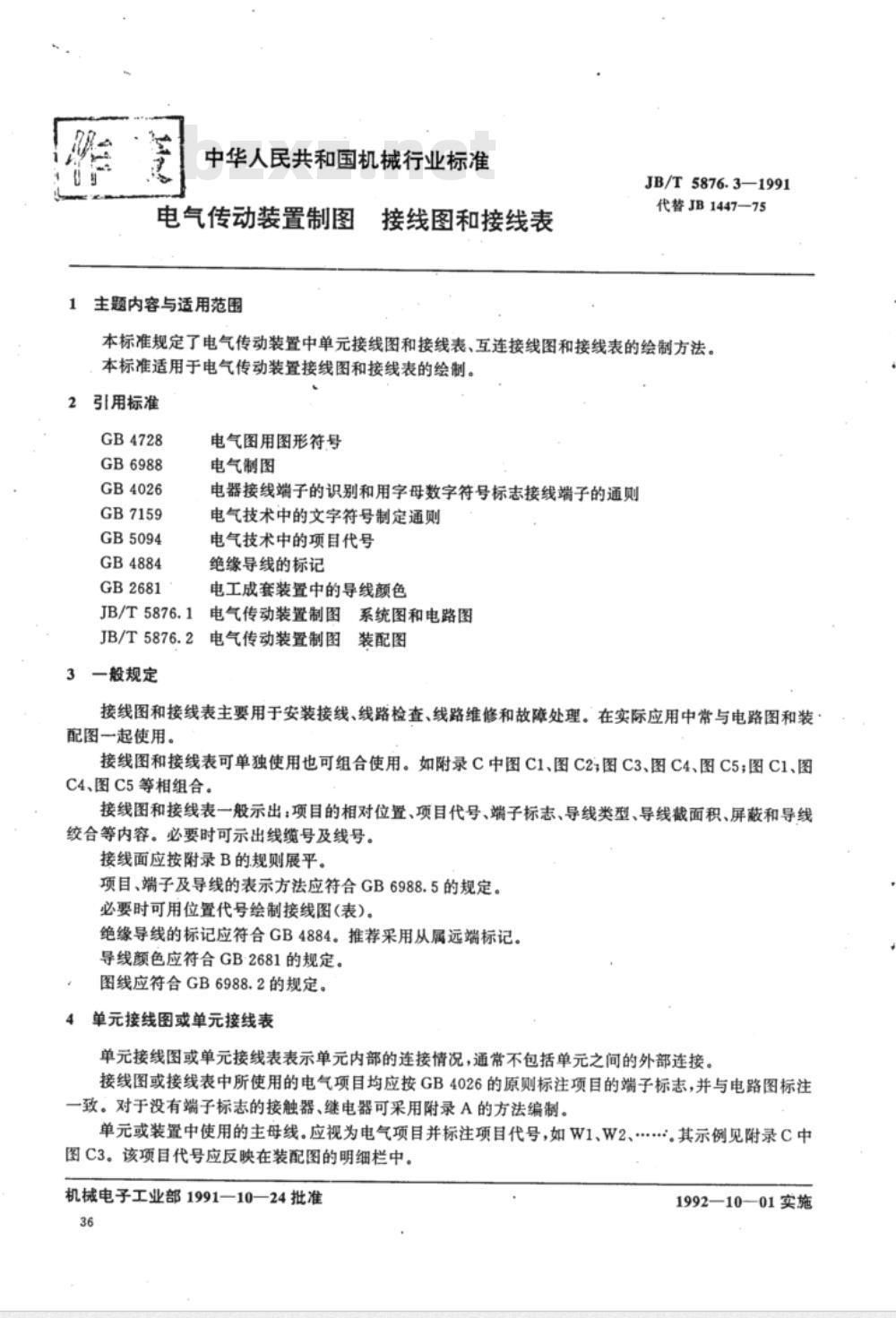

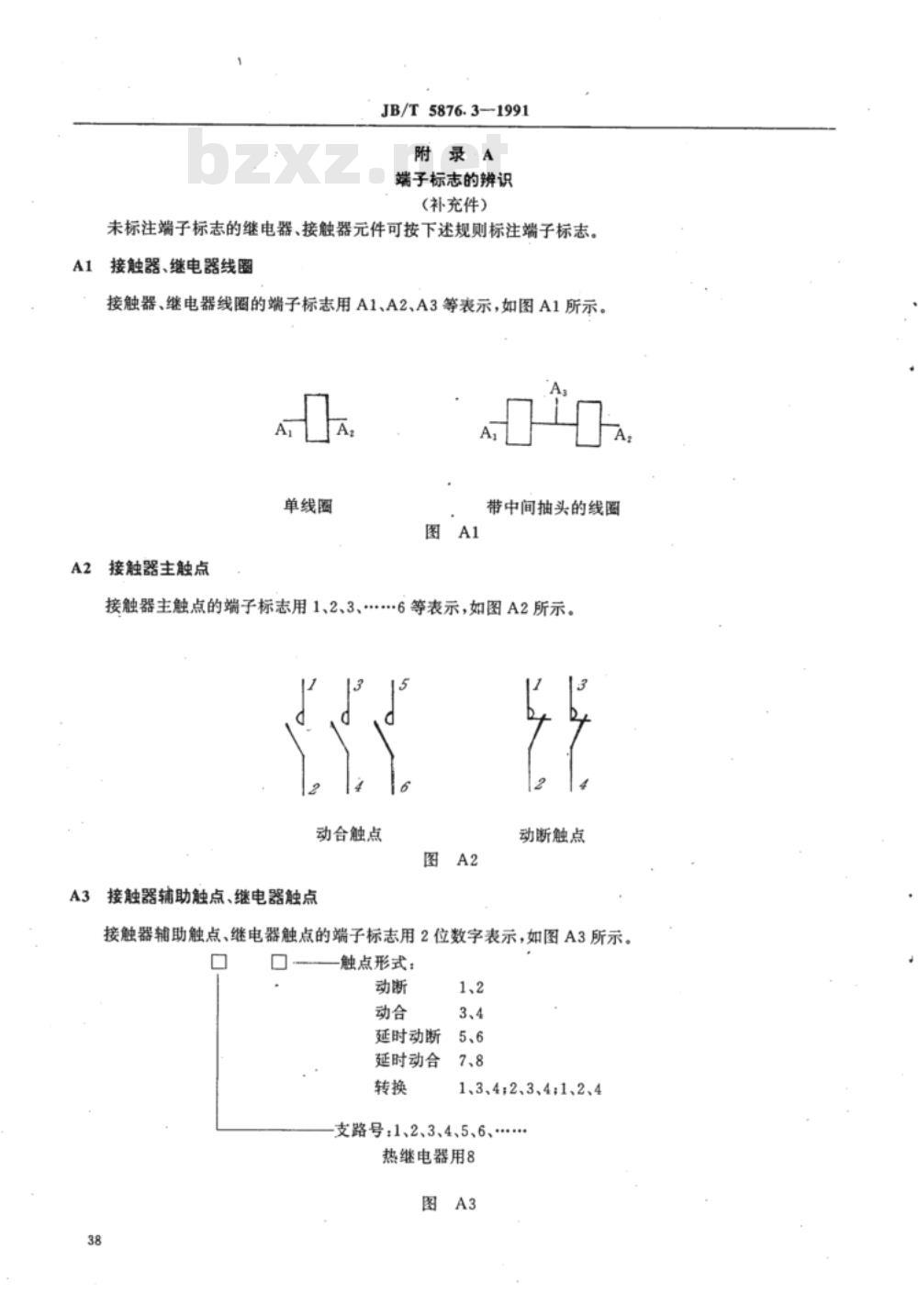

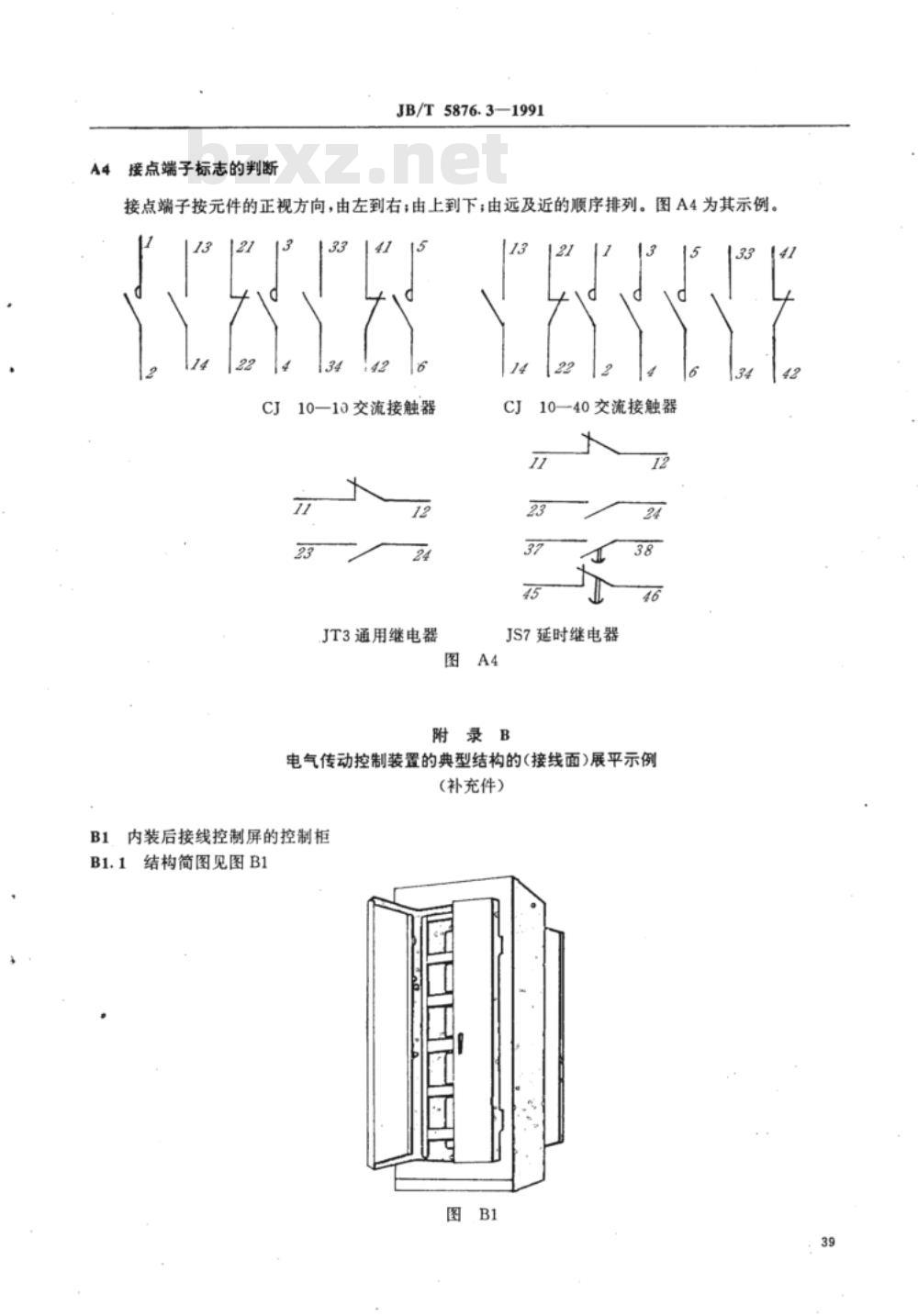

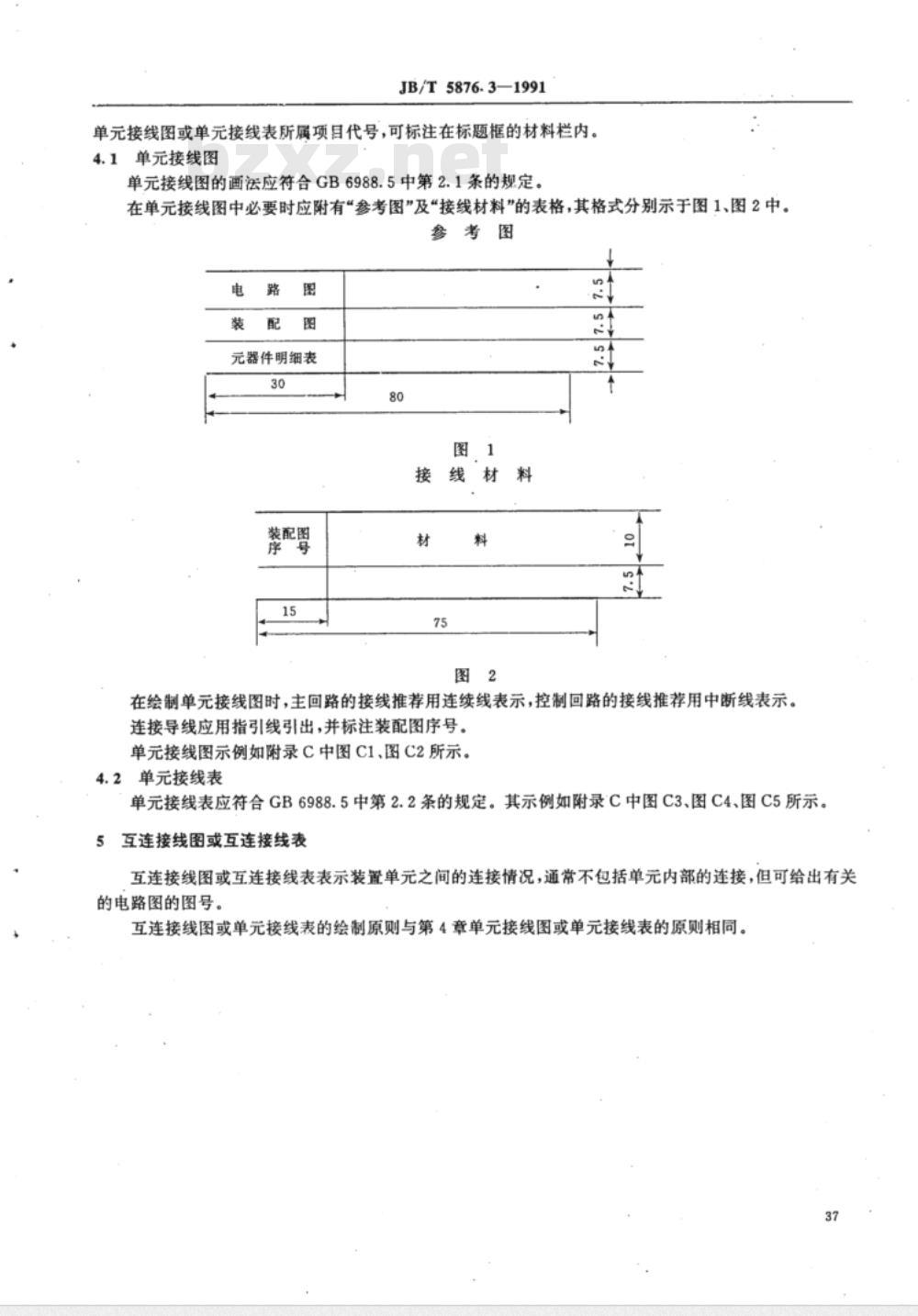

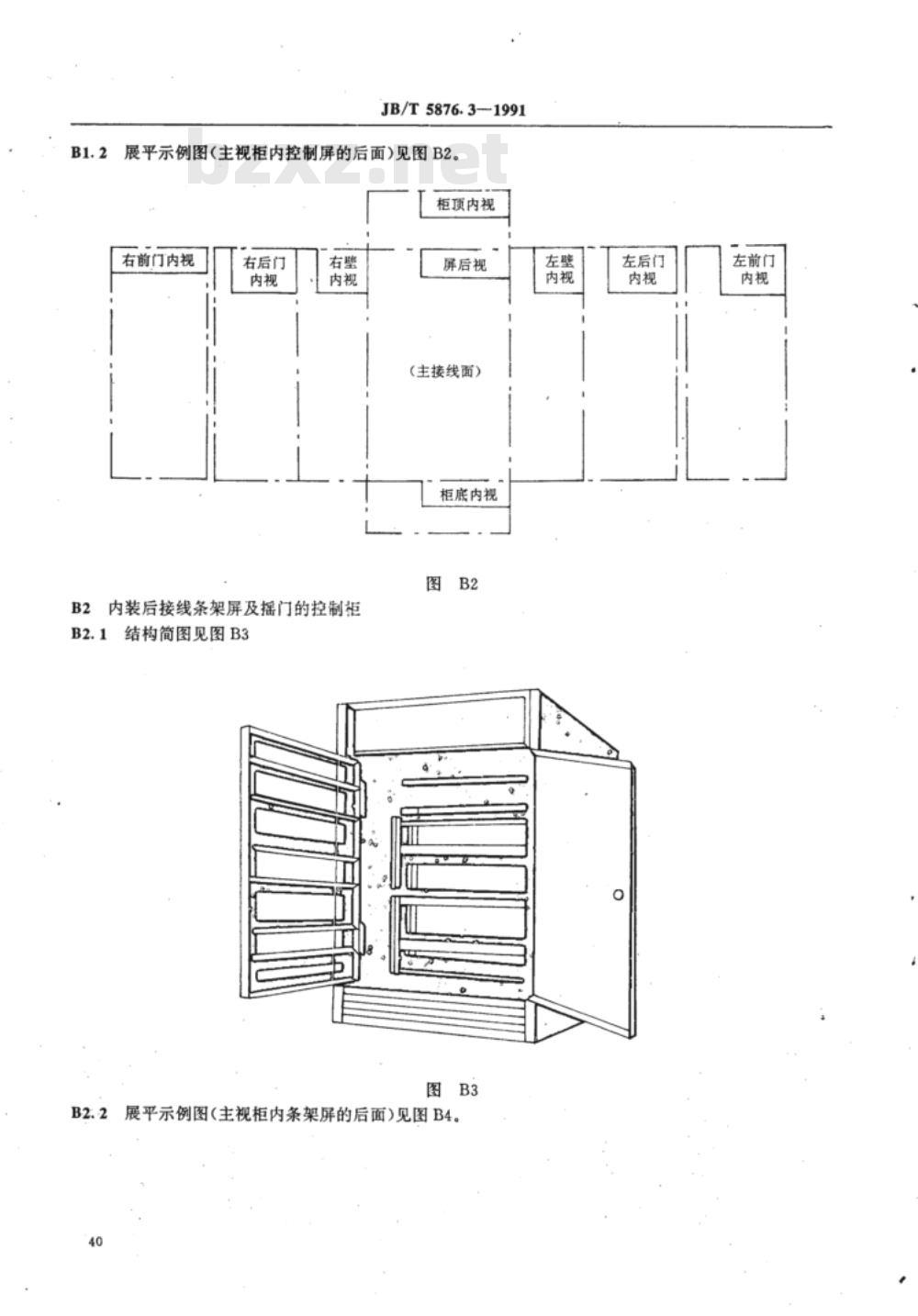

中华人民共和国机械行业标准 电气传动装置制图 1 主题内容与适用范围 本标准规定了电气传动装置中单元接线图和接线表、互连接线图和接线表的绘制方法。适用于电气传动装置接线图和接线表的绘制。 2 引用标准 本标准涉及以下相关标准： GB4728、GB6988、GB4026、GB7159、GB5094、GB4884、GB2681。 3 一般规定 接线图和接线表主要用于安装接线、线路检查、线路维修和故障处理。在实际应用中常与电路图和装配图一起使用。接线图和接线表可单独使用也可组合使用。接线图和接线表一般示出：项目的相对位置、项目代号、端子标志、导线类型、导线截面积、屏蔽和导线绞合等内容。必要时可示出线缆号及线号。接线面应按附录B的规则展平。 项目、端子及导线的表示方法应符合GB6988.5的规定。必要时可用位置代号绘制接线图（表）。绝缘导线的标记应符合GB4884。导线颜色应符合GB2681的规定。图线应符合GB6988.2的规定。 4 单元接线图或单元接线表 4.1 单元接线图 单元接线图的绘制方法应符合GB6988.5中第2.1条的规定，在单元接线图中必要时应附有“参考图”及“接线材料”的表格。主回路的接线推荐用连续线表示，控制回路的接线推荐用中断线表示。连接导线应用指引线引出，并标注装配图序号。单元接线图示例如附录C中图C1、图C2所示。 4.2 单元接线表 单元接线表应符合GB6988.5中第2.2条的规定，其示例如附录C中图C3、图C4、图C5所示。 5 互连接线图或互连接线表 互连接线图或互连接线表表示装置单元之间的连接情况，通常不包括单元内部的连接，但可给出有关电路图的图号。互连接线图或单元接线表的绘制原则与第4章单元接线图或单元接线表的原则相同。 附录 A 端子标志的辨识 未标注端子标志的继电器、接触器元件可按下述规则标注端子标志。接触器、继电器线圈的端子标志用A1、A2、A3等表示，接触器主触点的端子标志用1、2、3等表示。接触器辅助触点、继电器触点的端子标志用2位数字表示。 接点端子按元件的正视方向排列。附录B 电气传动控制装置的典型结构的接线面展平示例 展平示例如图B1所示。
