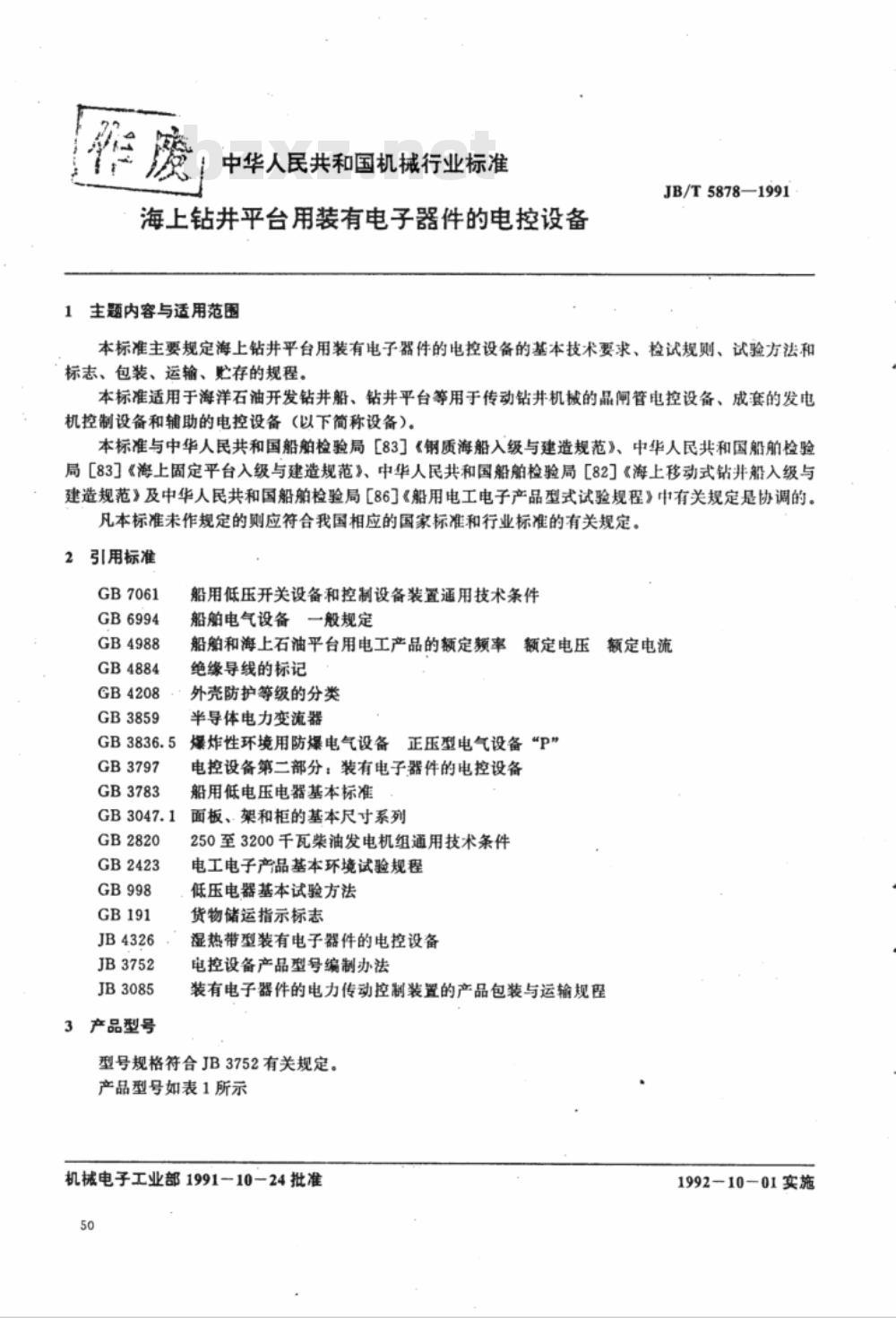

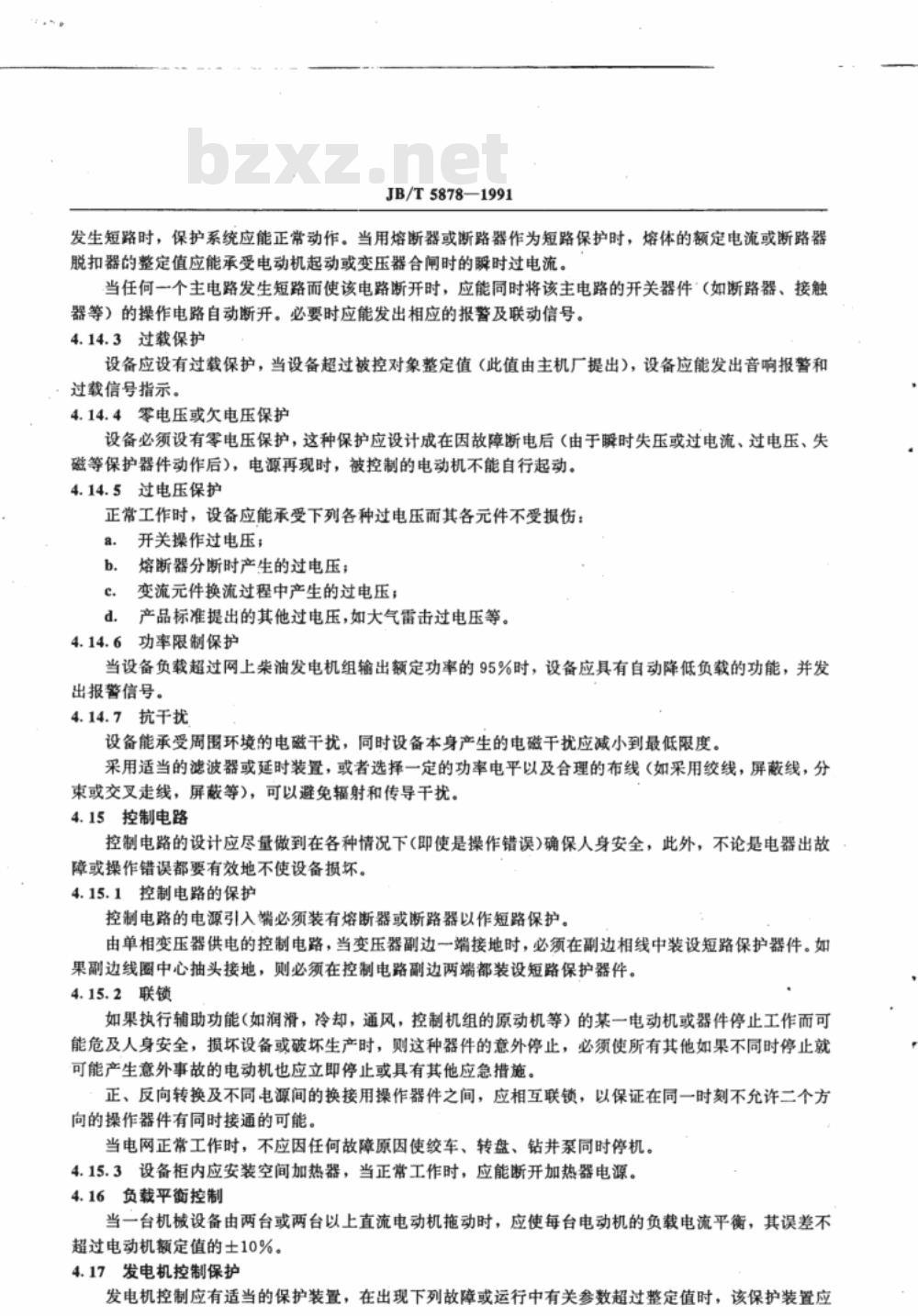

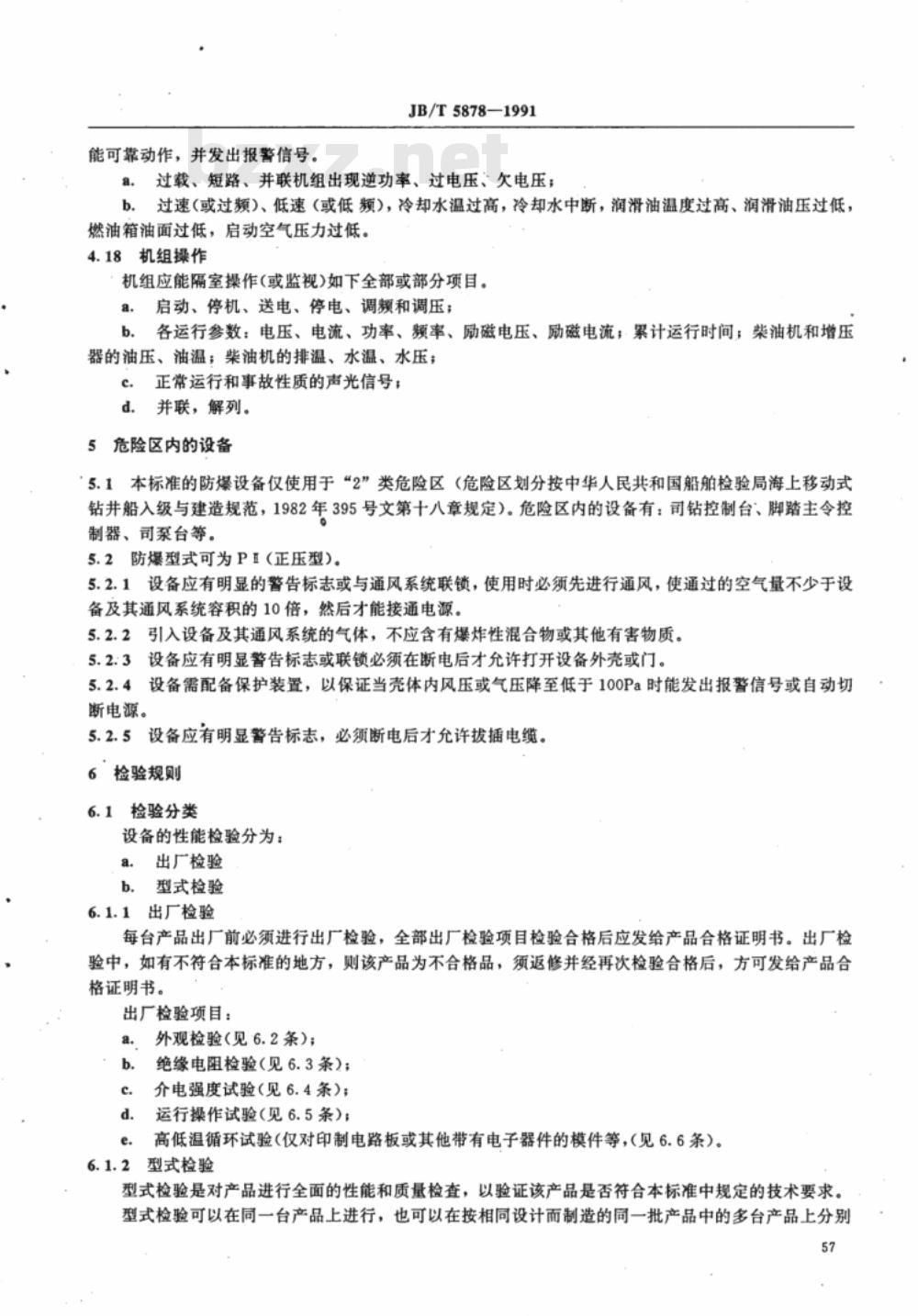

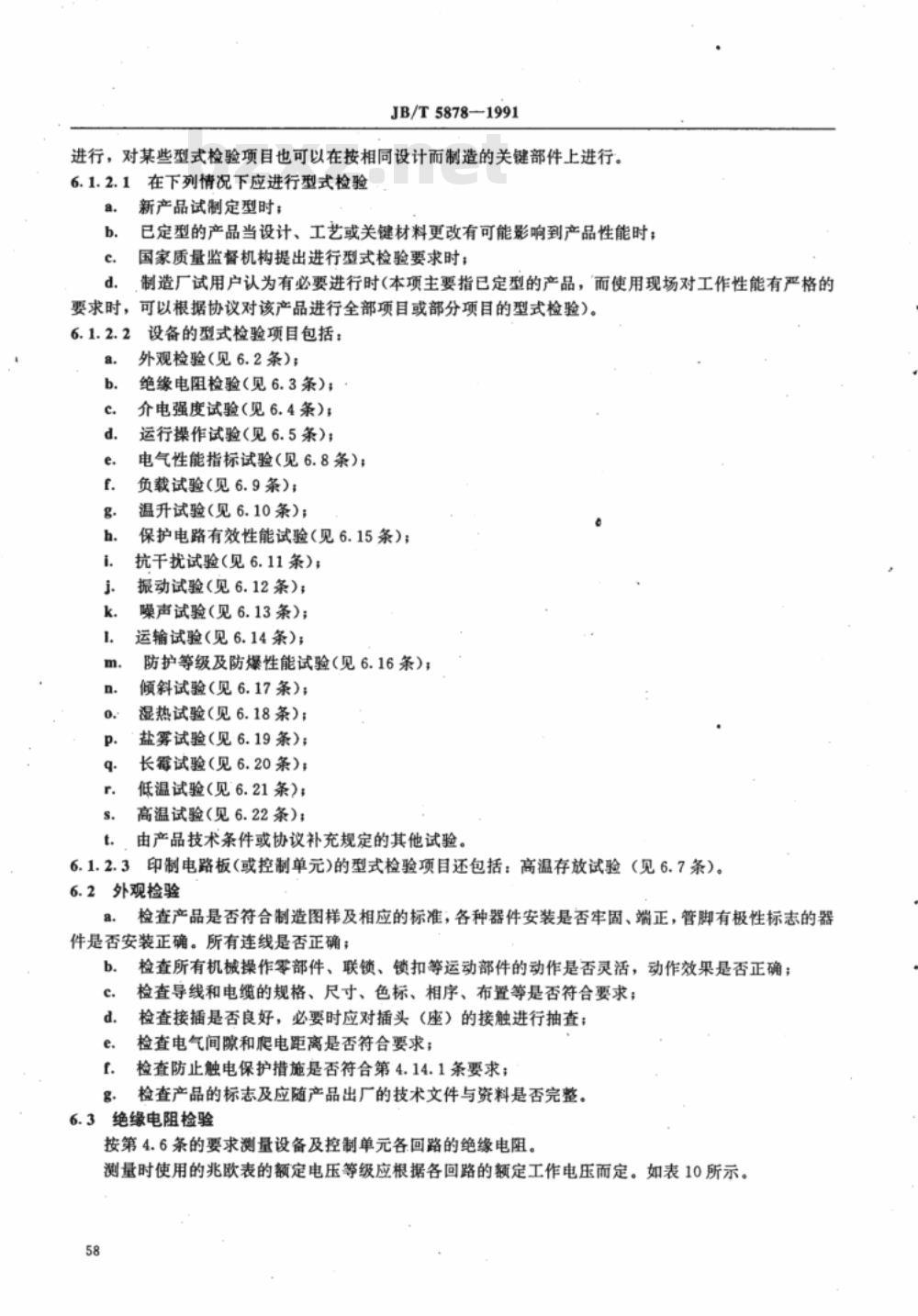

【机械行业标准(JB)】 海上钻井平台用装有电子器件的电控设备

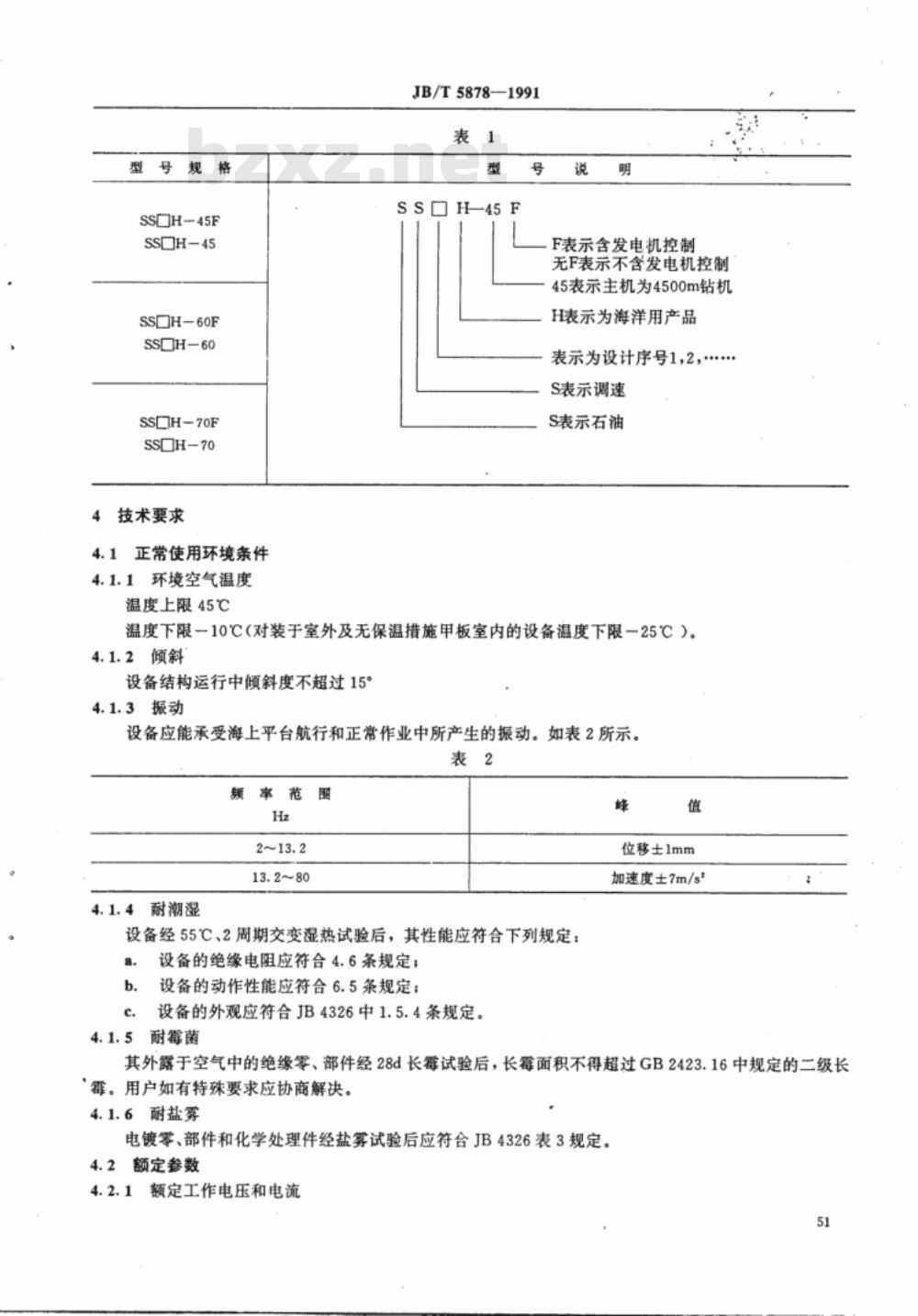

本标准主要规定海上钻井平台用装有电子器件的电控设备的基本技术要求、试验规则、试验方法和标志、包装、运输、贮存的规程。本标准适用于海洋石油开发钻井船、钻井平台等用于传动钻井机械的晶闸管电控设备、成套的发电机控制设备和辅助的电控设备（以下简称设备）。本标准与中华人民共和国船舶检验局《钢质海船入级与建造规范》《海上固定平台入级与建造规范》《海上移动式钻井船入级与建造规范》及《船用电工电子产品型式试验规程》中有关规定是协调的。凡本标准未作规定的则应符合我国相应的国家标准和行业标准的有关规定。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB7061 GB6994 GB4988 GB4884 GB4208 GB3859 GB3836.5 GB3797 GB3783 GB3047.1 GB2820 GB2423 GB998 GB191 JB4326 JB3752 JB3085 3 产品型号 船用低压开关设备和控制设备装置通用技术条件船舶电气设备一般规定船舶和海上石油平台用电工产品的额定频率额定电压额定电流绝缘导线的标记外壳防护等级的分类半导体电力变流器爆炸性环境用防爆电气设备正压型电气设备“P”电控设备第二部分：装有电子器件的电控设备船用低电压电器基本标准面板、架和柜的基本尺寸系列250至3200千瓦柴油发电机组通用技术条件电工电子产品基本环境试验规程低压电器基本试验方法货物储运指示标志湿热带型装有电子器件的电控设备电控设备产品型号编制办法装有电子器件的电力传动控制装置的产品包装与运输规程型号规格符合JB3752有关规定。产品型号如表1所示 机械电子工业部1991-10-24批准 1992-10-01实施 型号规格 SSH-45F SSH-45 SSH-60F SSH-60 SSH-70F SSH-70 4 技术要求 4.1 正常使用环境条件 4.1.1 环境空气温度 温度上限45℃，下限-10℃（对装于室外及无保温措施甲板室内的设备温度下限为-25℃）。 4.1.2 倾斜 设备结构运行中倾斜度不超过15° 4.1.3 振动 设备应能承受海上平台航行和正常作业中所产生的振动。 4.1.4 耐潮湿 设备经55℃、2周期交变湿热试验后，其性能应符合下列规定： a. 设备的绝缘电阻应符合4.6条规定； b. 设备的动作性能应符合6.5条规定； c. 设备的外观应符合JB4326中1.5.4条规定。 4.1.5 耐霉菌 其外露于空气中的绝缘零部件经28d长霉试验后，长霉面积不得超过GB2423.16中规定的二级长霉。用户如有特殊要求应协商解决。 4.1.6 耐盐雾 电零部件和化学处理件经盐雾试验后应符合JB4326表3规定。 4.2 额定参数 额定工作电压和电流 4.2.1 发生短路时，保护系统应能正常动作。当用熔断器或断路器作为短路保护时，熔体的额定电流或断路器脱扣器的整定值应能承受电动机起动或变压器合闸时的瞬时过电流。当任何一个主电路发生短路而使该电路断开时，应能同时将该主电路的开关器件（如断路器、接触器等）的操作电路自动断开。必要时应能发出相应的报警及联动信号。 4.3 过载保护 设备应设有过载保护，当设备超过被控对象整定值（此值由主机厂提出），设备应能发出音响报警和过载信号指示。 4.4 零电压或欠电压保护 设备必须设有零电压保护，这种保护应设计成在因故障断电后（由于瞬时失压或过电流、过电压、失磁等保护器件动作后），电源再现时，被控制的电动机不能自行起动。 4.5 过电压保护 正常工作时，设备应能承受下列各种过电压而其各元件不受损伤： a. 开关操作过电压； b. 熔断器分断时产生的过电压； c. 变流元件换流过程中产生的过电压； d. 产品标准提出的其他过电压，如大气雷击过电压等。 4.6 功率限制保护 当设备负载超过网上柴油发电机组输出额定功率的95%时，设备应具有自动降低负载的功能，并发出报警信号。
