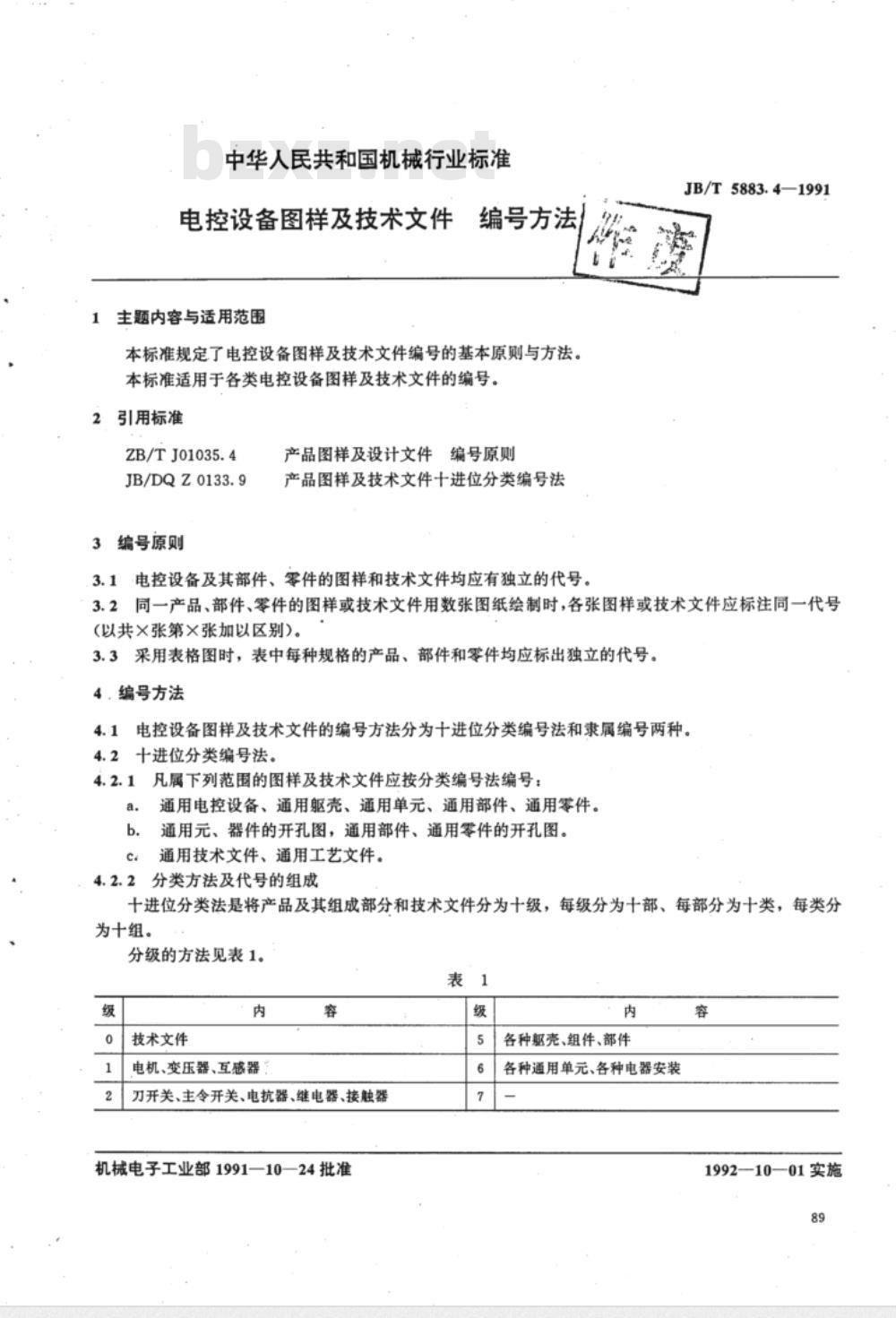

【机械行业标准(JB)】 电控设备图样及技术文件 编号方法

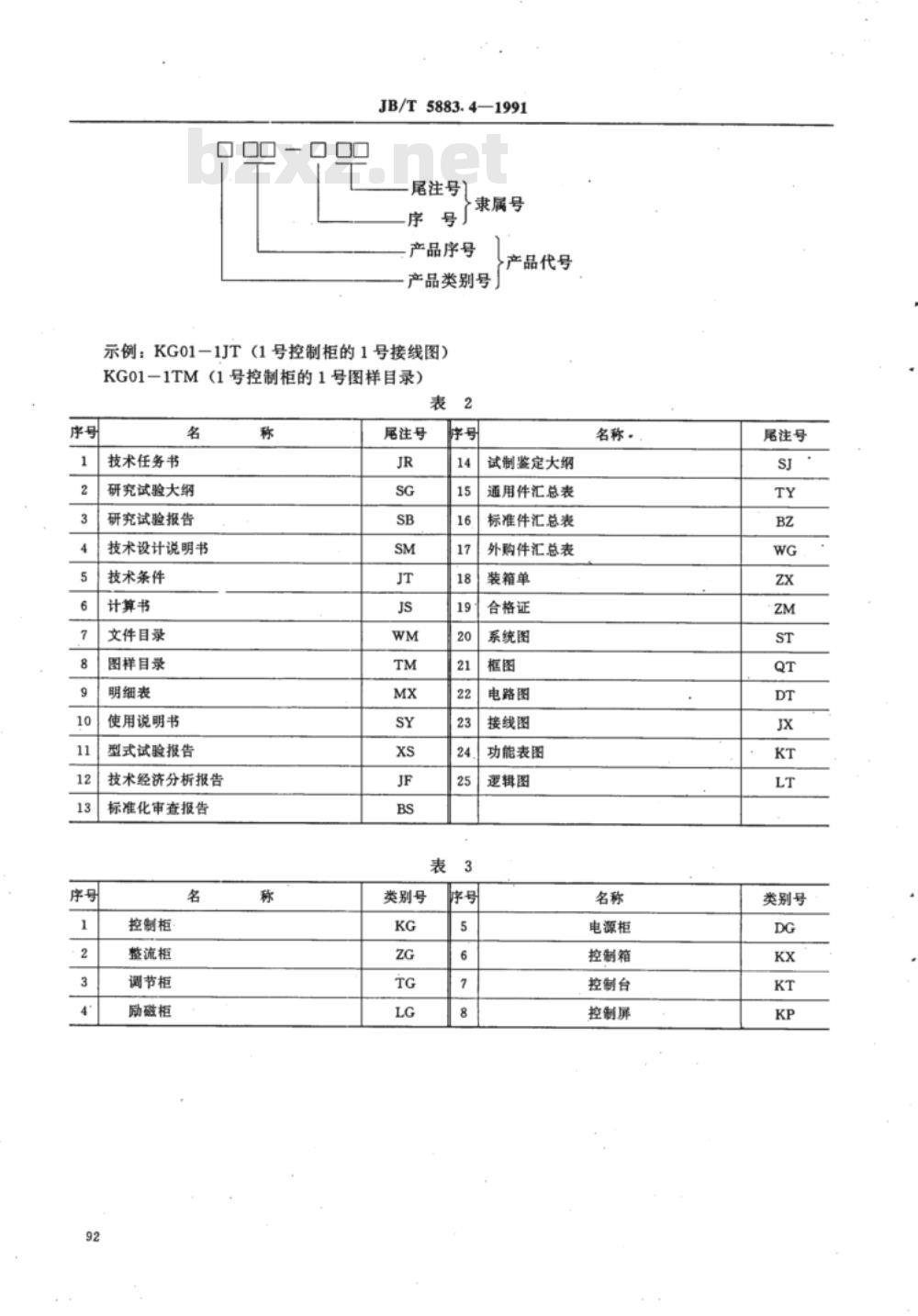

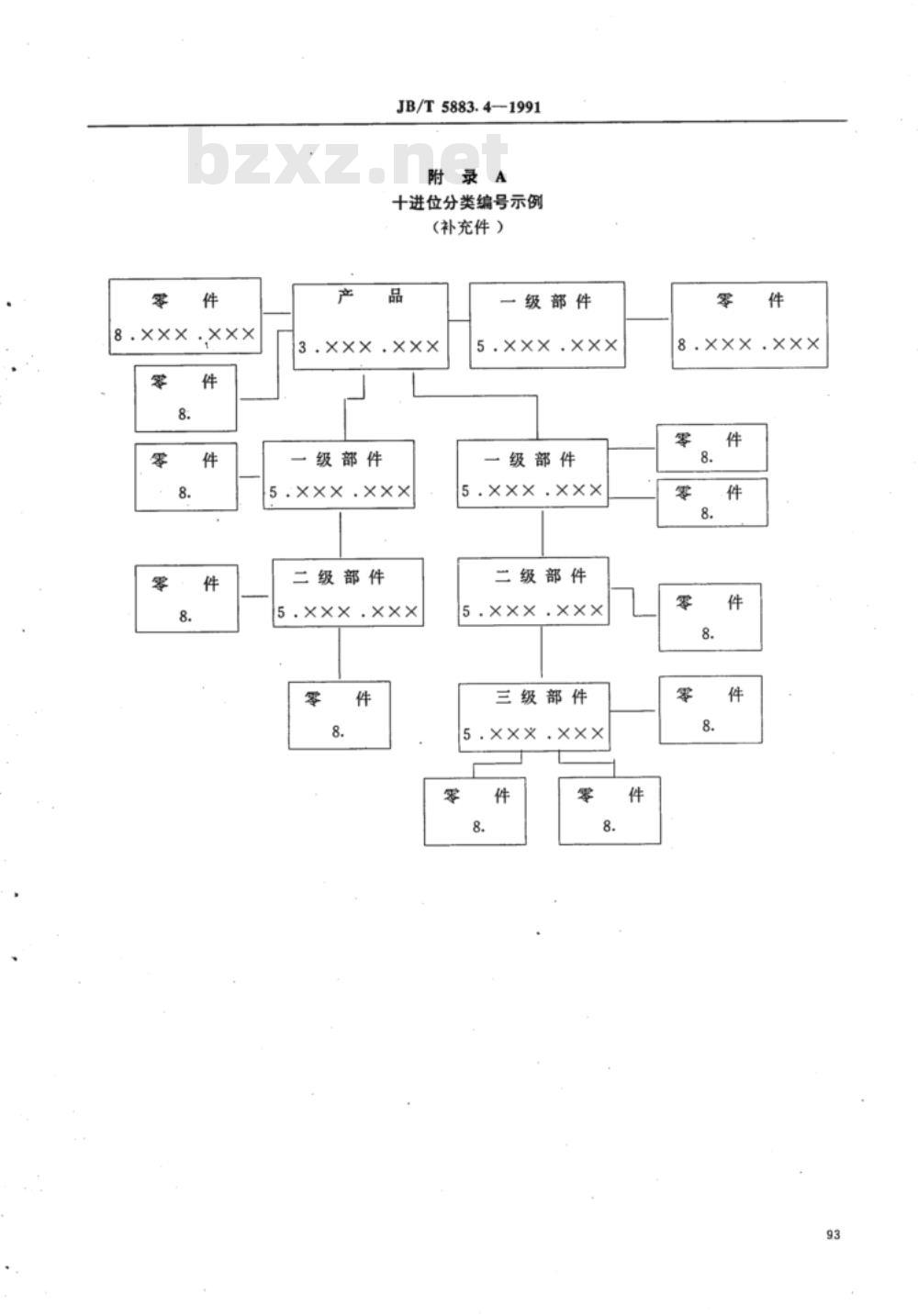

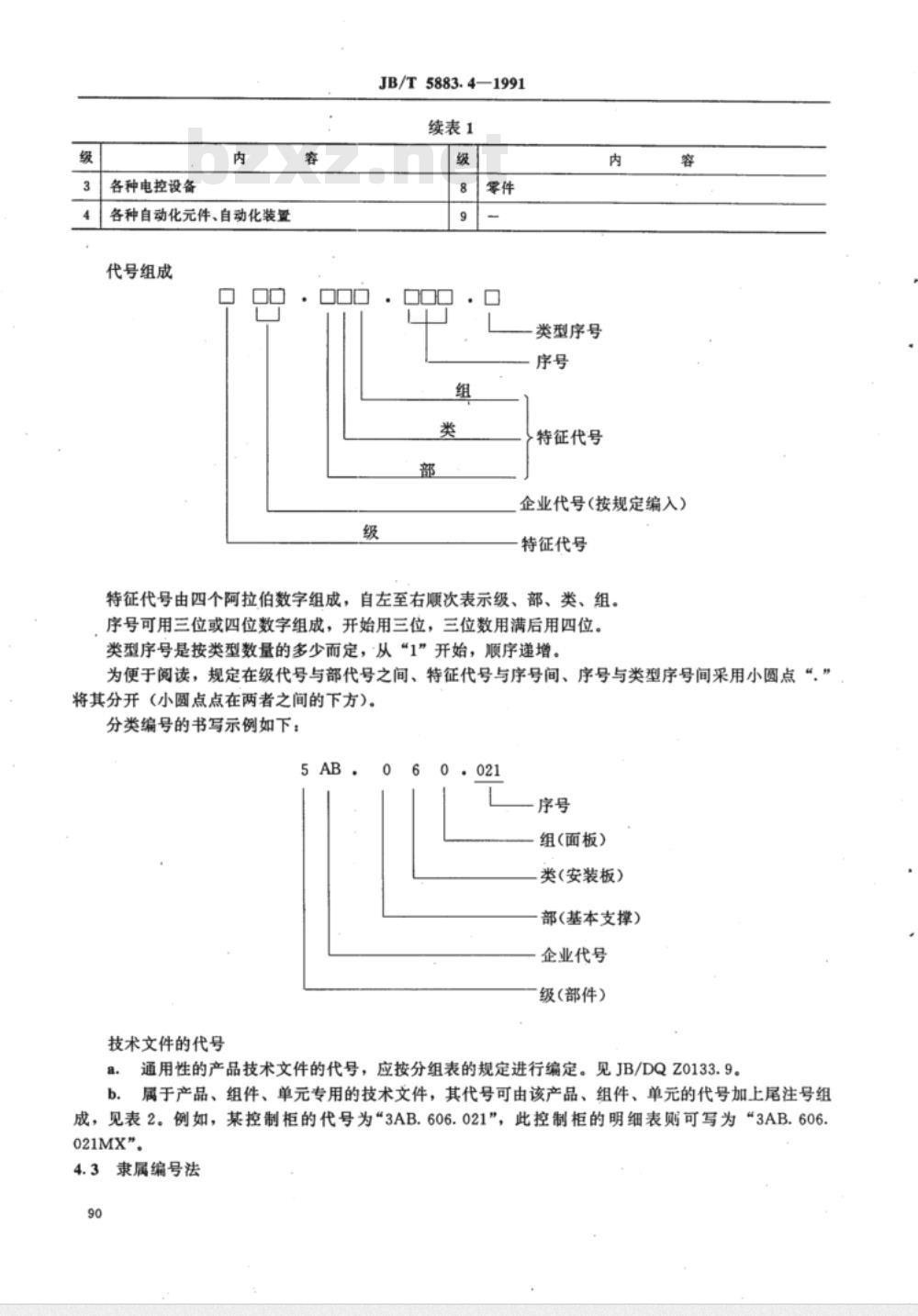

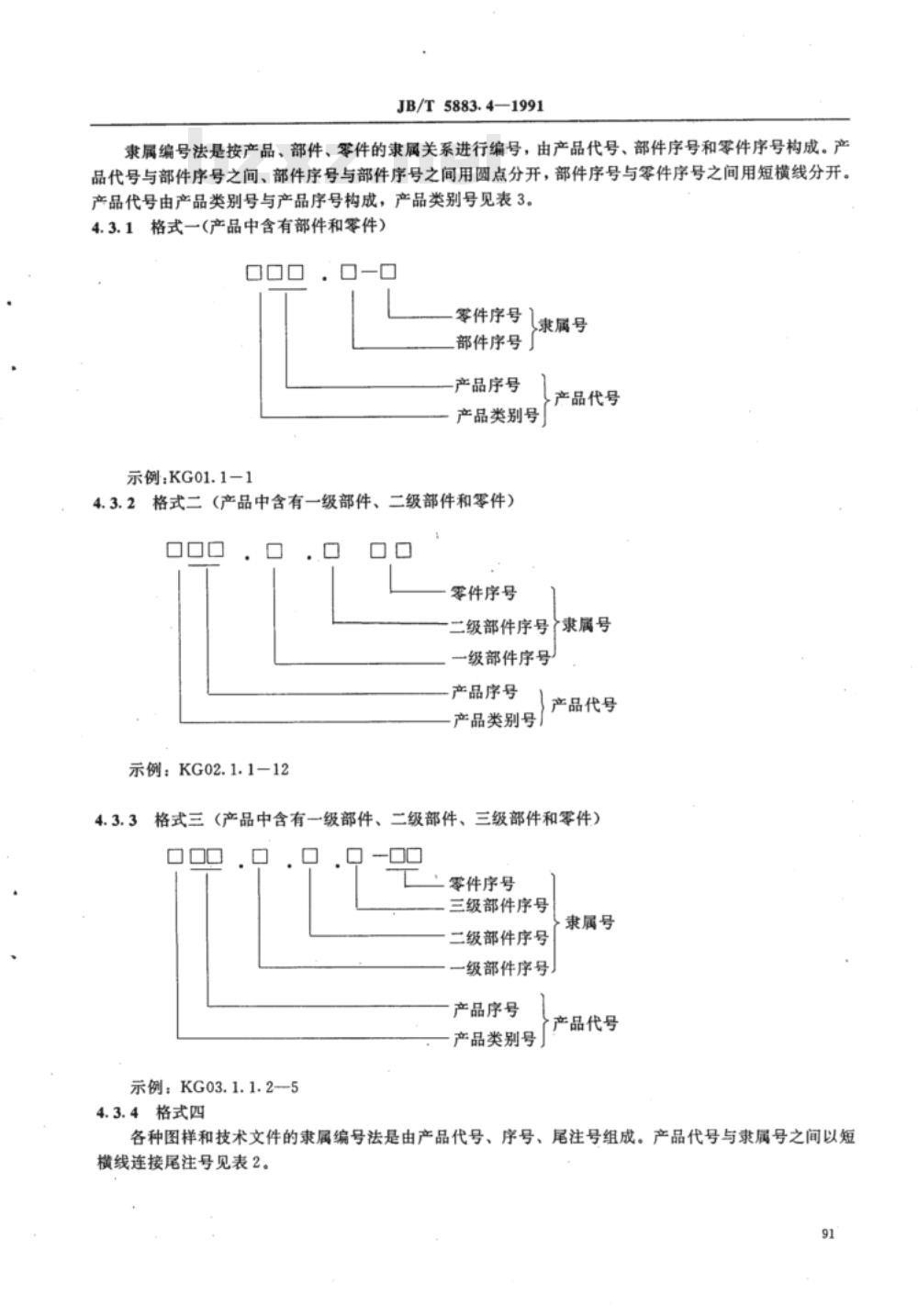

中华人民共和国机械行业标准 电控设备图样及技术文件 1. 主题内容与适用范围 本标准规定了电控设备图样及技术文件编号的基本原则与方法。本标准适用于各类电控设备图样及技术文件的编号。 2. 引用标准 ZB/TJ01035.4 JB/DQZ0133.9 3. 编号原则 产品图样及设计文件编号原则 产品图样及技术文件十进位分类编号法。 3.1 电控设备及其部件、零件的图样和技术文件均应有独立的代号。JB/T5883.4—1991 3.2 同一产品、部件、零件的图样或技术文件用数张图纸绘制时，各张图样或技术文件应标注同一代号（以共×张第×张加以区别）。 3.3 采用表格图时，表中每种规格的产品、部件和零件均应标出独立的代号。 4. 编号方法 4.1 电控设备图样及技术文件的编号方法分为十进位分类编号法和隶属编号两种。 4.2 十进位分类编号法 4.2.1 凡属下列范围的图样及技术文件应按分类编号法编号： a. 通用电控设备、通用躯壳、通用单元、通用部件、通用零件。 b. 通用元、器件的开孔图，通用部件、通用零件的开孔图。 c. 通用技术文件、通用工艺文件。 4.2.2 分类方法及代号的组成 十进位分类法是将产品及其组成部分和技术文件分为十级，每级分为十部、每部分为十类，每类分为十组。 分级的方法见表1。 表1 级 0 2 技术文件 电机、变压器、互感器 刀开关、主令开关、电抗器、继电器、接触器 5 6 7 各种躯壳、组件、部件 各种通用单元、各种电器安装 8 9 零件 各种电控设备 各种自动化元件、自动化装置 代号组成 级、部、类、组、序号 4.3 隶属编号法 隶属编号法是按产品、部件、零件的隶属关系进行编号，由产品代号、部件序号和零件序号构成。产品代号与部件序号之间、部件序号与零件序号之间用圆点分开，部件序号与零件序号之间用短横线分开。 4.3.1 格式一（产品中含有部件和零件） 000.0-0 示例：KG01.1-1 4.3.2 格式二（产品中含有一级部件、二级部件和零件） 000 . .0 示例：KG02.1.1-12 4.3.3 格式三（产品中含有一级部件、二级部件、三级部件和零件） 000 .0.0-00 示例：KG03.1.1.2-5 4.3.4 格式四 各种图样和技术文件的隶属编号法是由产品代号、序号、尾注号组成。产品代号与隶属号之间以短横线连接，尾注号见表2。 表2 技术任务书 研究试验大纲 研究试验报告 技术设计说明书 技术条件 计算书 文件目录 图样目录 明细表 使用说明书 型式试验报告 技术经济分析报告 标准化审查报告
