【机械行业标准(JB)】 印制绕组直流伺服电动机 通用技术条件

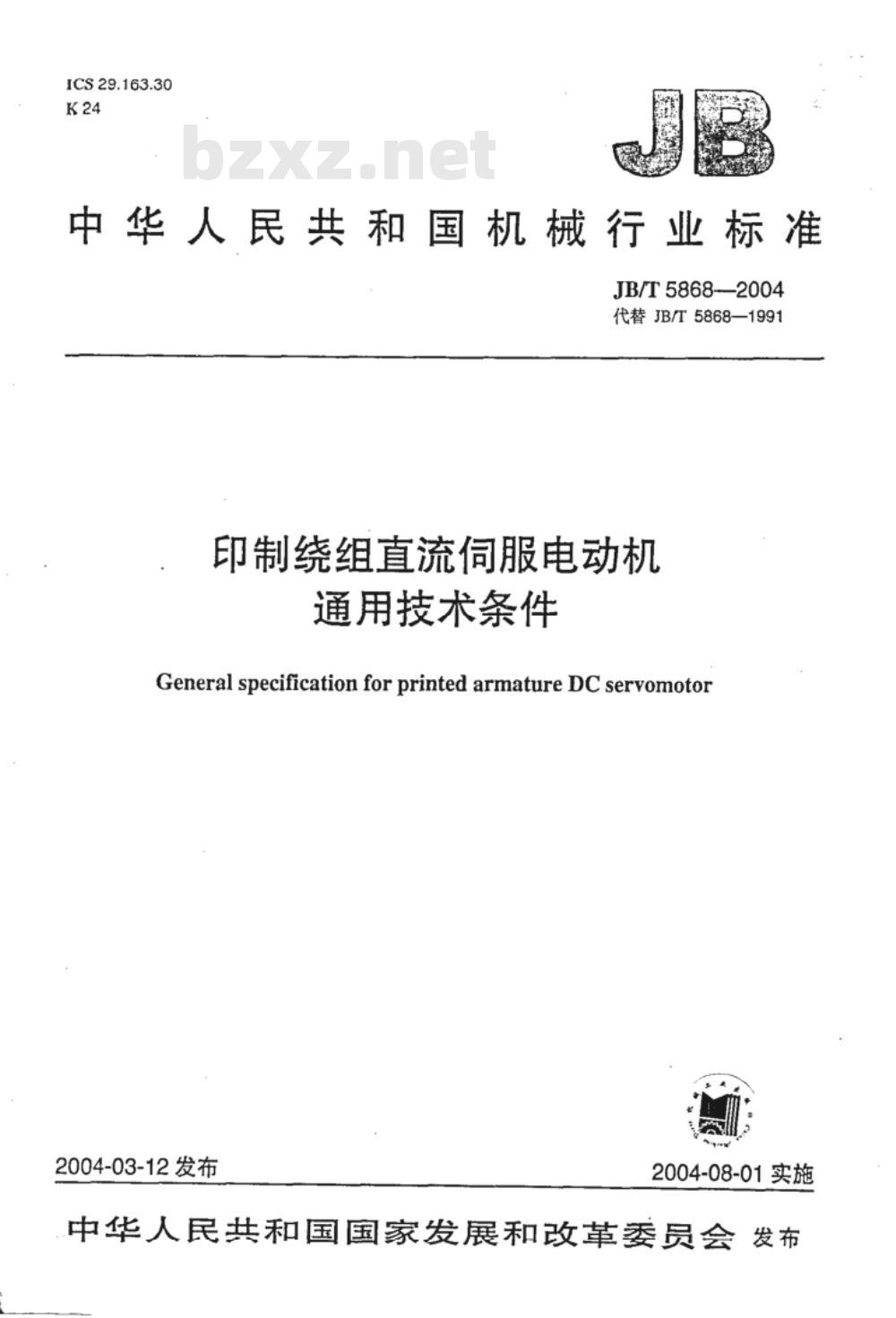

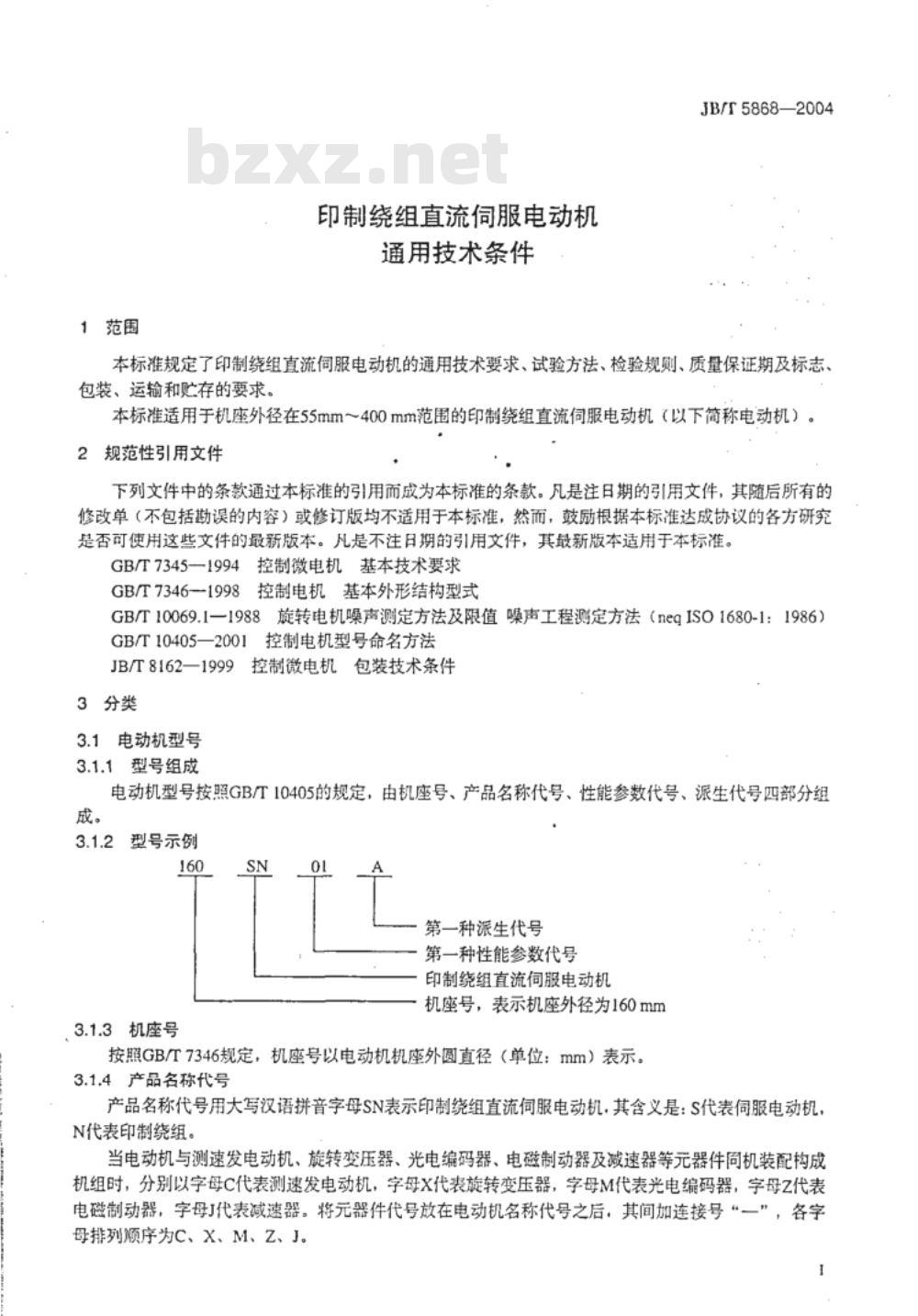

中华人民共和国机械行业标准 JB/T5868-2004 代替JB/T5868-1991 印制绕组直流伺服电动机通用技术条件 本标准规定了印制绕组直流伺服电动机的通用技术要求、试验方法、检验规则、质量保证期及标志、包装、运输和贮存的要求。 本标准适用于机座外径在55mm～400mm范围的印制绕组直流伺服电动机（以下简称电动机）。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款： GB/T7345-1994 控制微电机基本技术要求 GB/T7346-1998 控制电机基本外形结构型式 GB10069.1-1988 旋转电机噪声测定方法及限值噪声工程测定方法（negISO1680-1：1986） GB/T10405-2001 控制电机型号命名方法 JB/T8162-1999 控制微电机包装技术条件 3 分类 3.1 电动机型号 电动机型号由机座号、产品名称代号、性能参数代号、派生代号四部分组成。按照GB/T10405规定，电动机型号命名应包括： 1) 机座号， 2) 产品名称代号， 3) 性能参数代号， 4) 派生代号。 3.2 电动机基本外形结构型式 电动机的基本外形结构型式应符合相关标准要求。 3.3 电气原理图 电气原理图根据专用技术要求提供。 4 技术要求 4.1 使用环境条件 电动机的使用环境条件应符合相关标准规定，机座号小于160mm的电动机要求符合GB7345中的1级或2级环境条件。对于机座号大于160mm的电动机及特殊要求产品，可根据专用技术条件参照本标准进行规定。 4.2 接线端及引出线 电动机的接线端及引出线应符合相关的安全标准。 4.3 外观及装配质量 电动机外观应符合标准要求，无锈蚀、碰伤或划痕，涂层不应剥落。 4.4 旋转方向 电动机的旋转方向应按标记接线，确保从轴伸端看时，电动机按照标准的旋转方向进行运行。 4.5 绝缘介电强度 电动机的绝缘强度应符合相关技术要求，确保电机能承受规定的试验电压。 4.6 绝缘电阻 电动机的绝缘电阻应符合相关技术标准的要求。 4.7 空载起动电压 空载情况下电动机起动电压应符合相关技术要求。 4.8 空载电流和空载转速 电动机的空载电流和空载转速应在规定的范围内。 4.9 额定技术数据 电动机的额定功率、额定转矩等参数应符合专用技术条件的规定。 4.10 超速 电动机的超速应符合相关要求，确保运行安全。 4.11 端电阻 电动机的端电阻应符合技术要求，确保电机长期稳定运行。 4.12 反电动势系数 电动机的反电动势系数应符合标准要求。 4.13 转矩常数和堵转转矩 电动机的转矩常数和堵转转矩应符合技术要求。 4.14 电枢转动惯量和机械时间常数 电动机的电枢转动惯量和机械时间常数应符合相关标准要求。 4.15 温升 电动机在额定负载下的温升应符合技术标准。 4.16 噪声 电动机的噪声应符合相关要求，确保低噪音运行。 4.17 低温 电动机应能够在低温环境下稳定运行。 4.18 高温 电动机应能够在高温环境下稳定运行。 4.19 振动 电动机的振动应符合标准要求，确保设备的稳定性。 4.20 冲击 电动机应能够承受一定的冲击力，保证结构稳定性。 4.21 恒定湿热 电动机应能够适应湿热环境条件下的运行。 4.22 寿命 电动机应具备长寿命特性。 4.23 盐雾 电动机应能够耐受盐雾环境，以适应特殊环境使用。 4.24 重量 电动机的重量应符合设计要求。 4.25 电磁骚扰（电磁干扰） 电动机应具备一定的电磁骚扰抗扰性，确保电机在电磁环境中的正常运行。 5 试验方法 5.1 试验条件 试验应在规定条件下进行，包括温度、湿度、电压等环境条件。 5.2 接线端及引出线 测试接线端及引出线的符合性。 5.3 外观及装配质量 测试电动机的外观和装配质量。 5.4 旋转方向 测试电动机的旋转方向是否符合标准要求。 5.5 绝缘介电强度 测试电动机的绝缘强度。 6 检验规则 6.1 出厂检验 电动机应经过出厂检验，确保符合技术要求。 6.2 型式检验 电动机在生产过程中应进行型式检验。 7 标志、包装、运输和贮存 电动机的标志、包装、运输和贮存应符合相关标准要求，确保运输过程中的安全。 8 本标准由中国机械工业联合会提出，全国微电机标准化技术委员会归口。本标准由西安微电机研究所、桂林电器科学研究所、天津科尔摩根工业驱动有限公司、桂林华能特种电动机发展公司等单位起草。 本标准代替JB/T5868-1991，并进行了必要的更新和修改，适用于新一代印制绕组直流伺服电动机的设计、生产、检验等工作。
