【机械行业标准(JB)】 ZP系列2000A以上管壳额定整流二极管

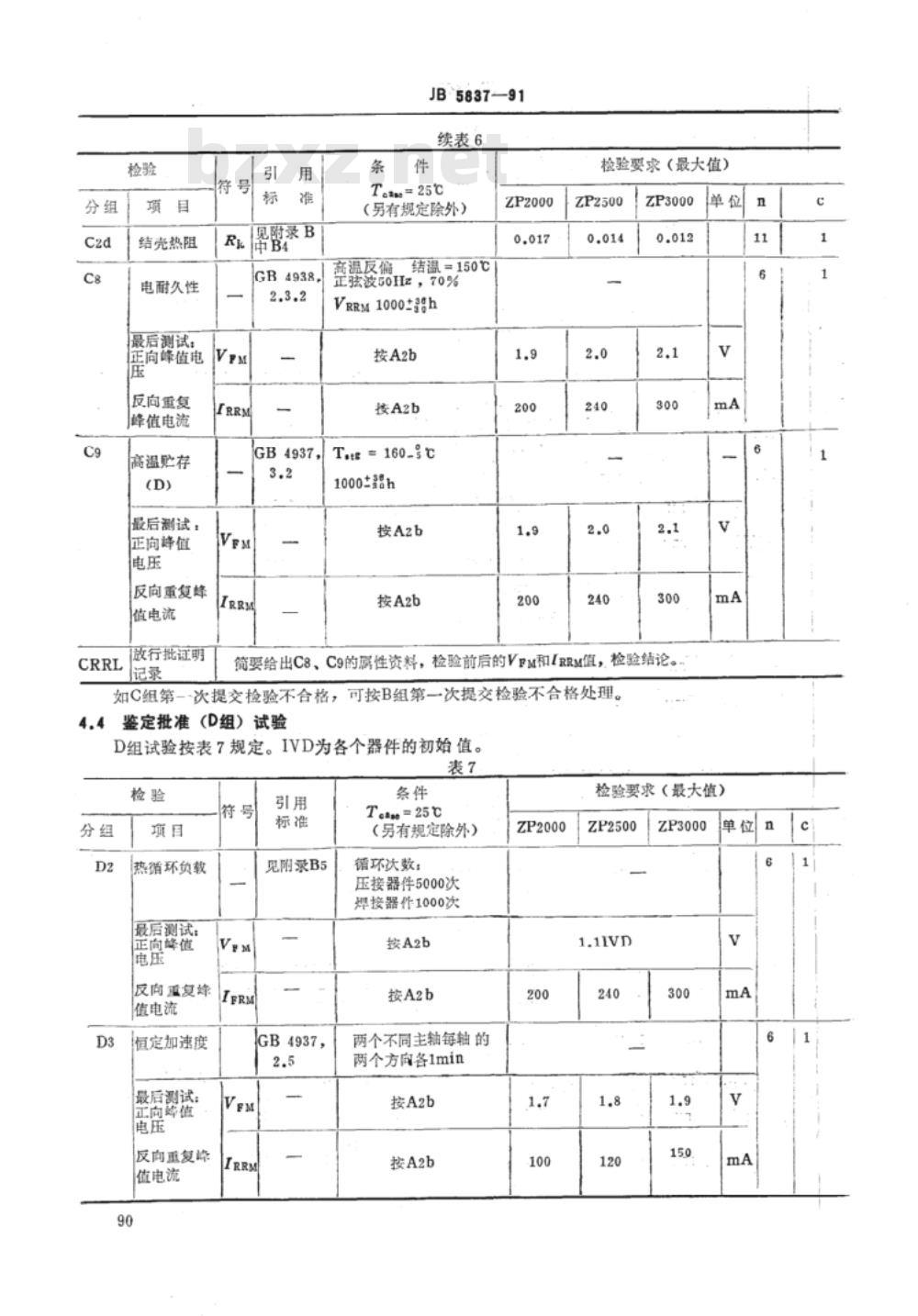

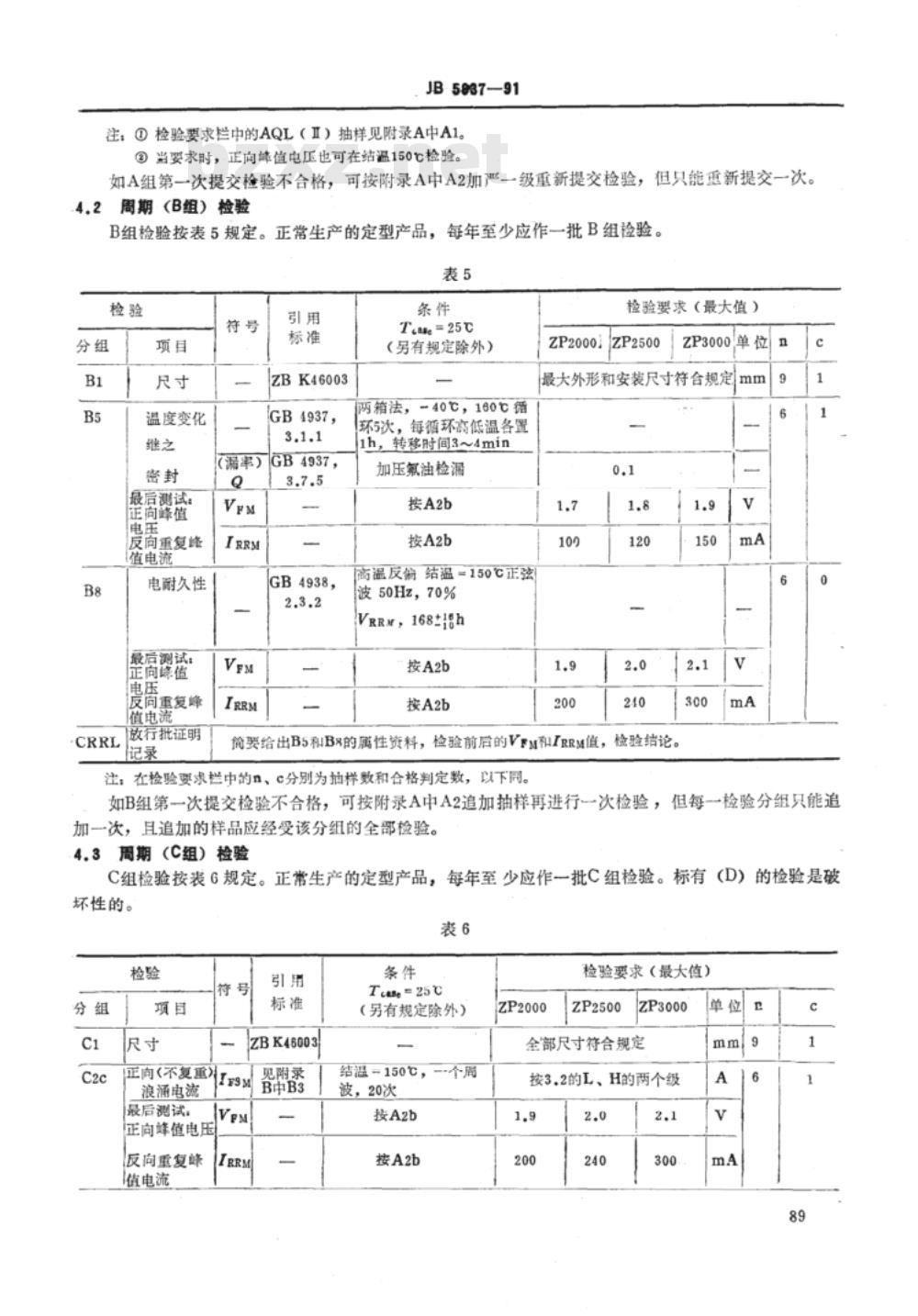

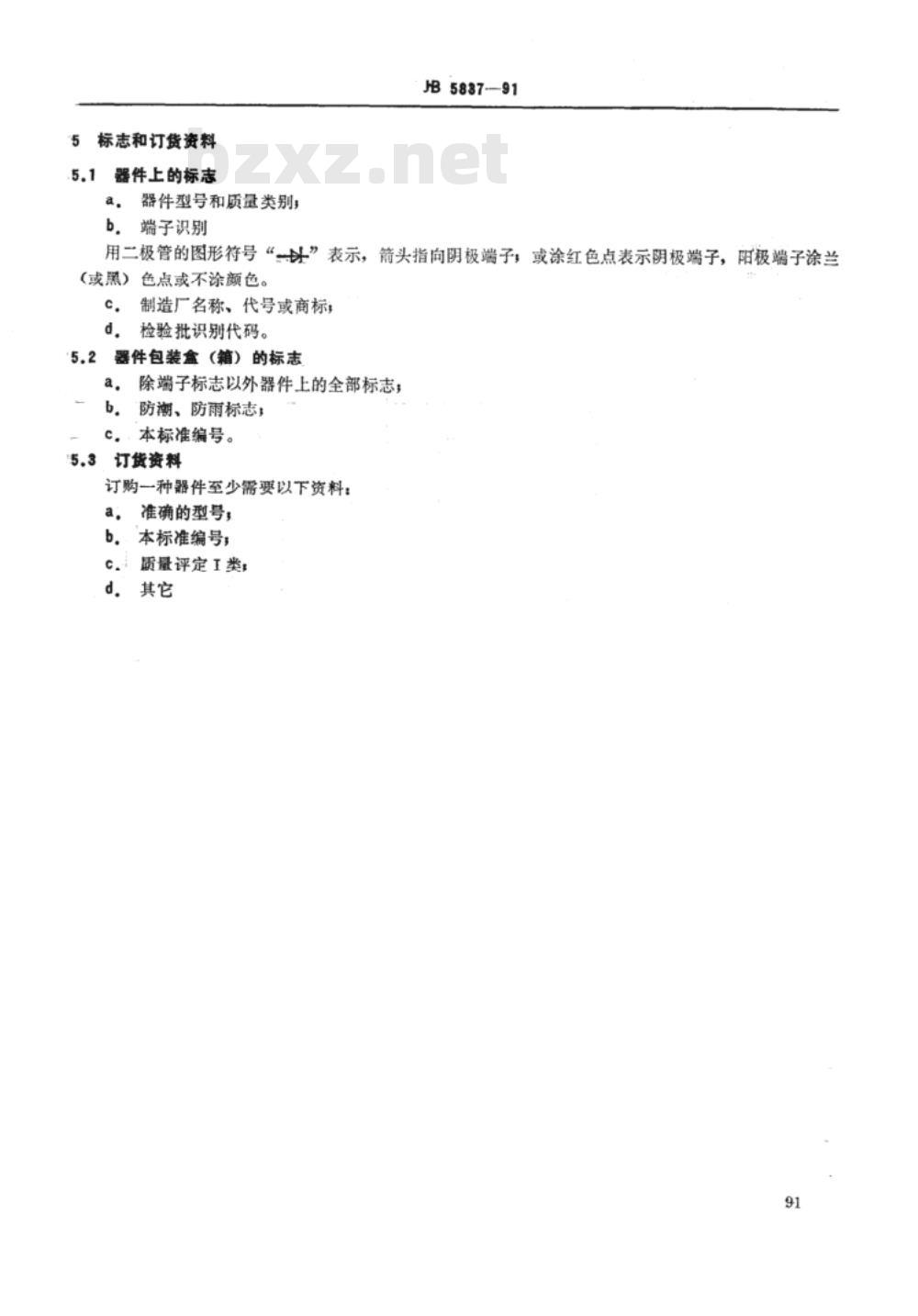

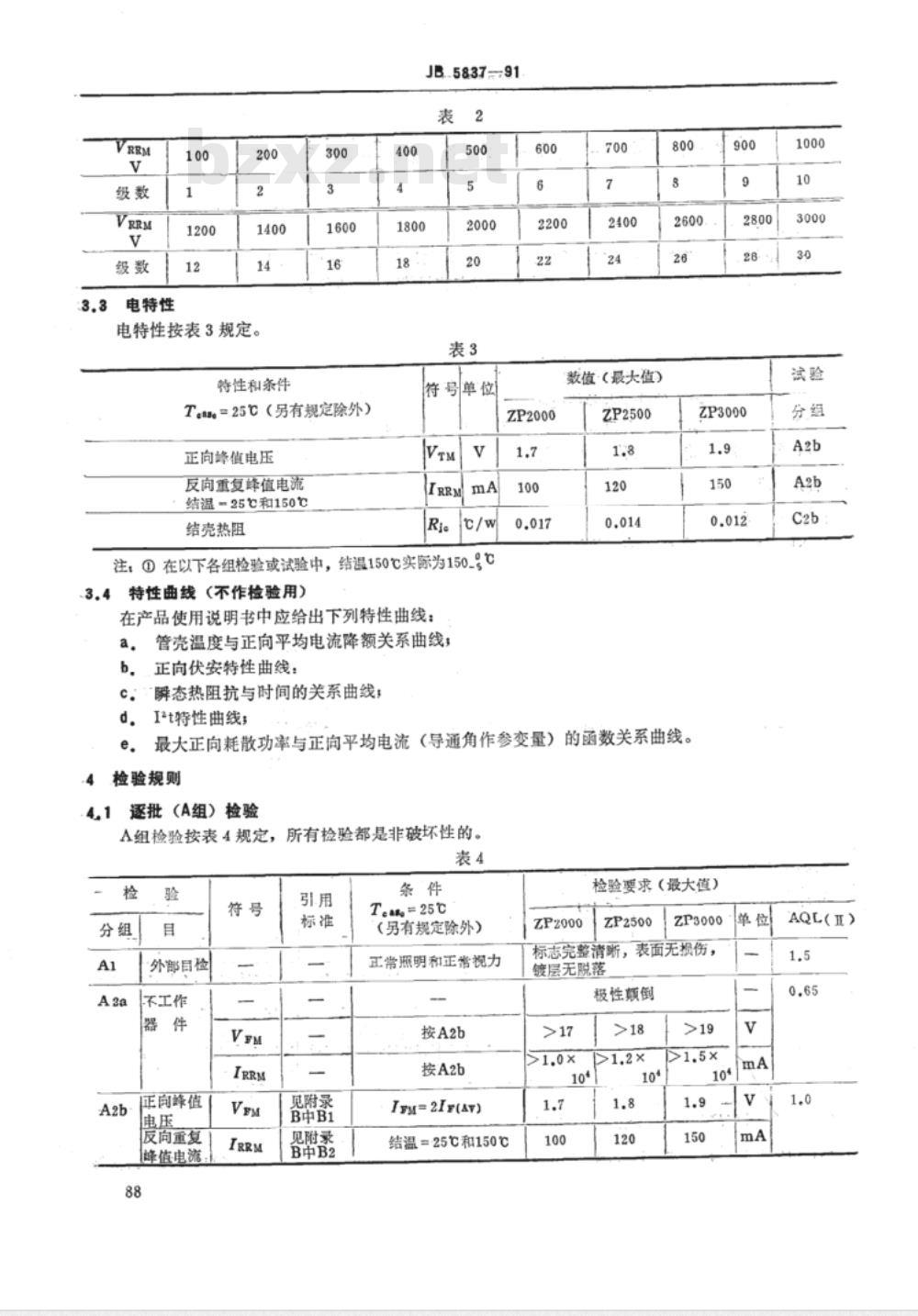

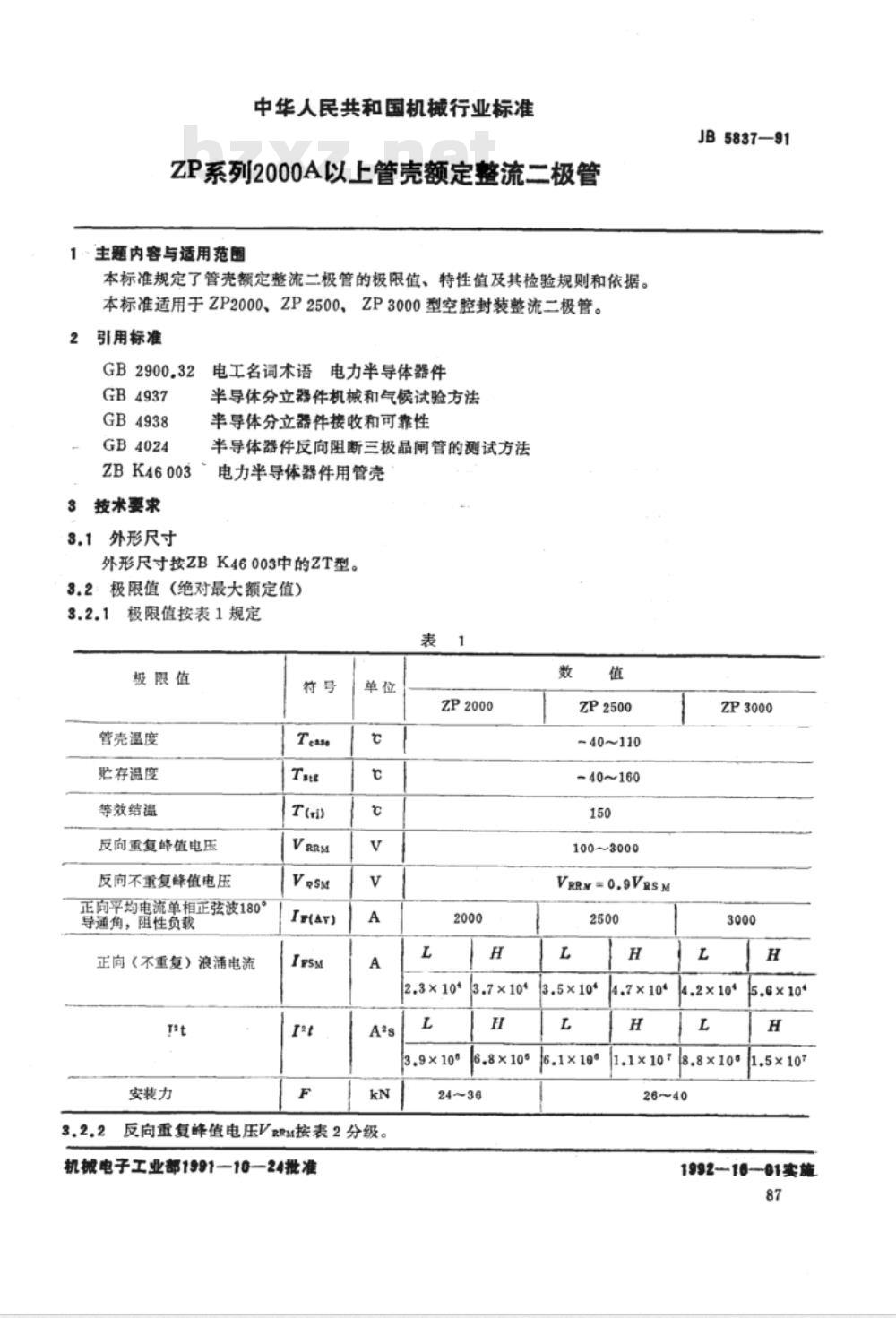

中华人民共和国机械行业标准 ZP系列2000A以上管壳额定快恢复整流二极管 1 主题内容与适用范围 本标准规定了管壳额定整流二极管的极限值、特性值及其检验规则和依据。本标准适用于ZP2000、ZP2500、ZP3000型空腔封装整流二极管。 2 引用标准 GB2900.32 电工名词术语 电力半导体器件 GB4937 半导体分立器件机械和气候试验方法 GB4938 半导体分立器件接收和可靠性试验方法 GB4024 半导体器件反向阻断三极晶闸管的测试方法 ZBK46003 电力半导体器件用管壳 3 技术要求 3.1 外形 外形尺寸按ZBK46003中的ZT型规定。 3.2 极限值（绝对最大额定值） 3.2.1 极限值按表1规定。 表1 极限值 管壳温度 爬存温度 等效结温 反向重复峰值电压 反向不重复峰值电压 正向平均电流 单相正弦波180° 导通角，阻性负载 正向（不重复）浪涌电流 安装力 3.2.2 反向重复峰值电压VR按表2分级。 表2 反向重复峰值电压 ZP2000 VRRM = 0.9V, 2500 V ZP2500 VRRM = 1.0V, 3000 V ZP3000 VRRM = 1.2V, 3500 V 3.3 电特性 电特性按表3规定。 表3 电特性 型号 正向峰值电压(V) 反向重复峰值电流(mA) 结壳热阻(°C/W) ZP2000 1.4 100 1.8 ZP2500 1.6 120 1.6 ZP3000 1.8 150 1.5 3.4 特性曲线 在产品使用说明书中应给出以下特性曲线： - 管壳温度与正向平均电流降额关系曲线 - 正向伏安特性曲线 - 瞬态热阻抗与时间的关系曲线 - 浪涌电流与频率的关系曲线 - 最大正向耗散功率与正向平均电流（导通角作参变量）的函数关系曲线 4 检验规则 4.1 逐批（A组）检验 所有检验均为非破坏性。 A组检验按表4规定。 表4 A组检验 检验项目 外部目检 正向峰值电压 反向重复峰值电流 检验方法 目测 按A2b 按A2b 条件 Te=25℃ 结温=25℃和150℃ 4.2 周期（B组）检验 B组检验按下列项目进行： - 反向恢复电流 - 正向电压 - 反向重复峰值电压 - 结温与热阻 5 包装、运输与贮存 5.1 包装 经检验合格并取得合格证后，产品应按要求包装。包装时，应将单个器件放置于适当的防护材料中，避免运输过程中受损。 5.2 运输 运输过程中应避免剧烈震动和碰撞，确保产品不受损。 5.3 贮存 产品应存放在干燥、通风、温度适宜的环境中，避免潮湿和高温。 6 标志 包装上应标明型号、规格、生产日期、生产厂名及其他必要的标识信息。
