【机械行业标准(JB)】 电力半导体器件用门极组合件

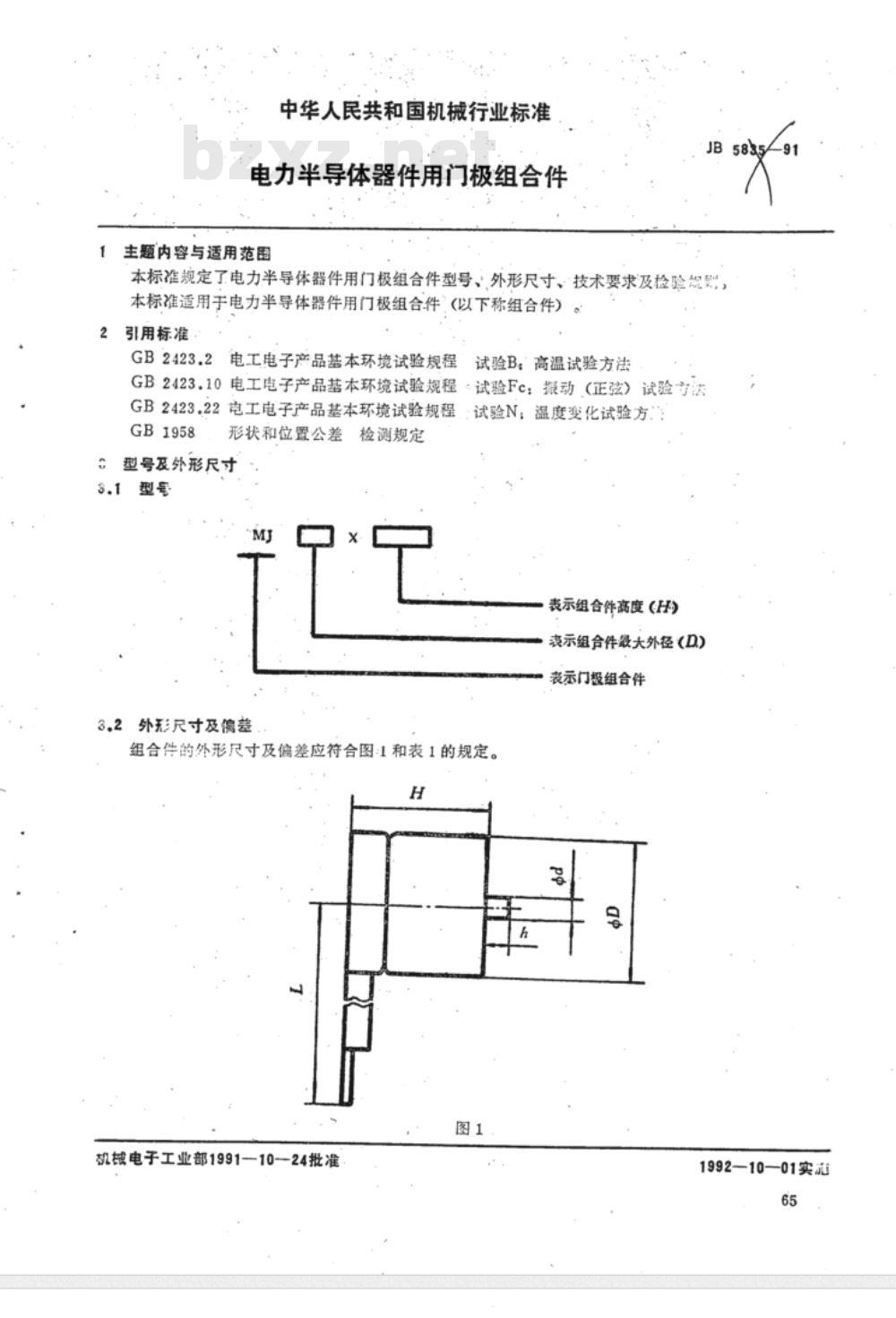

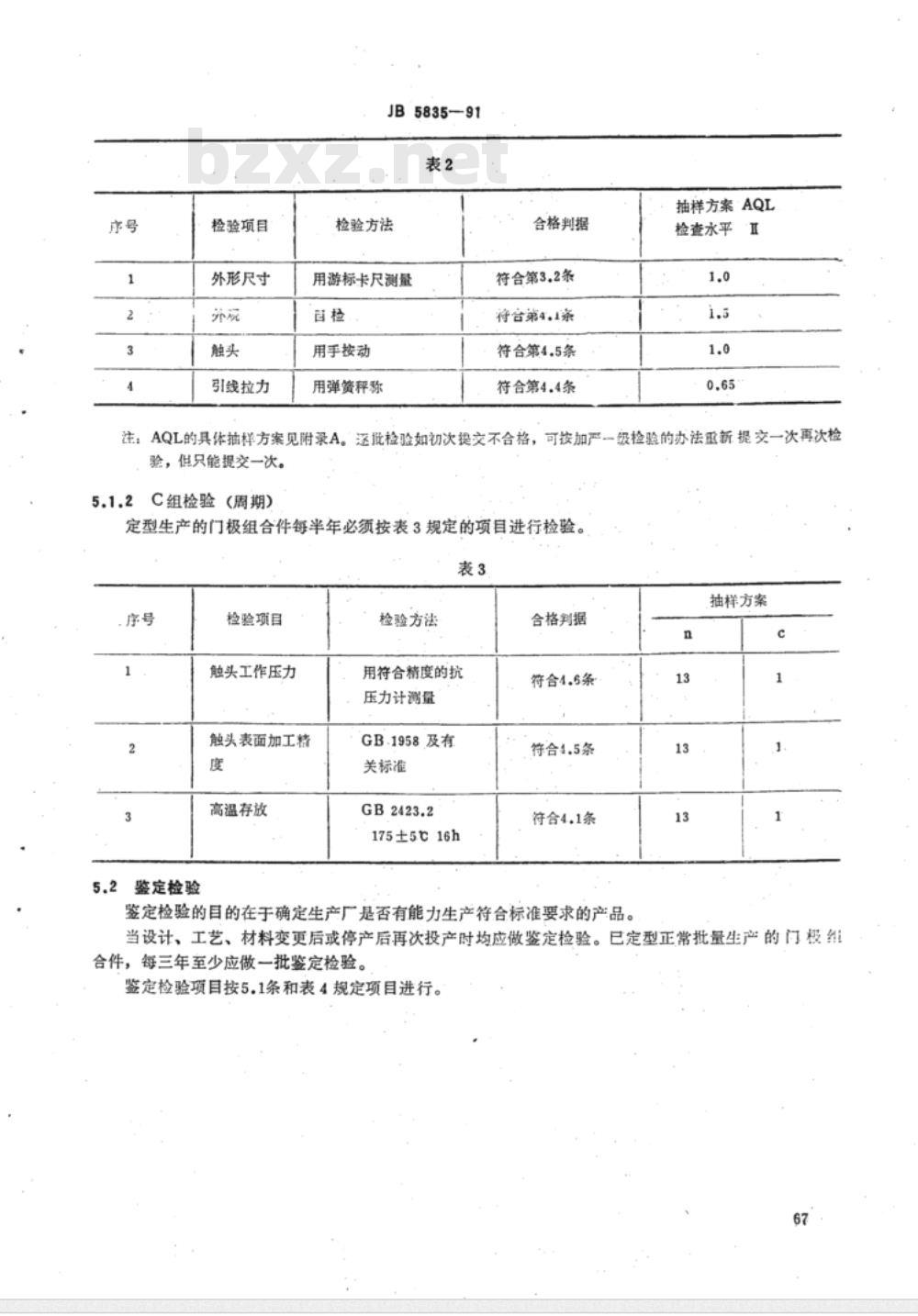

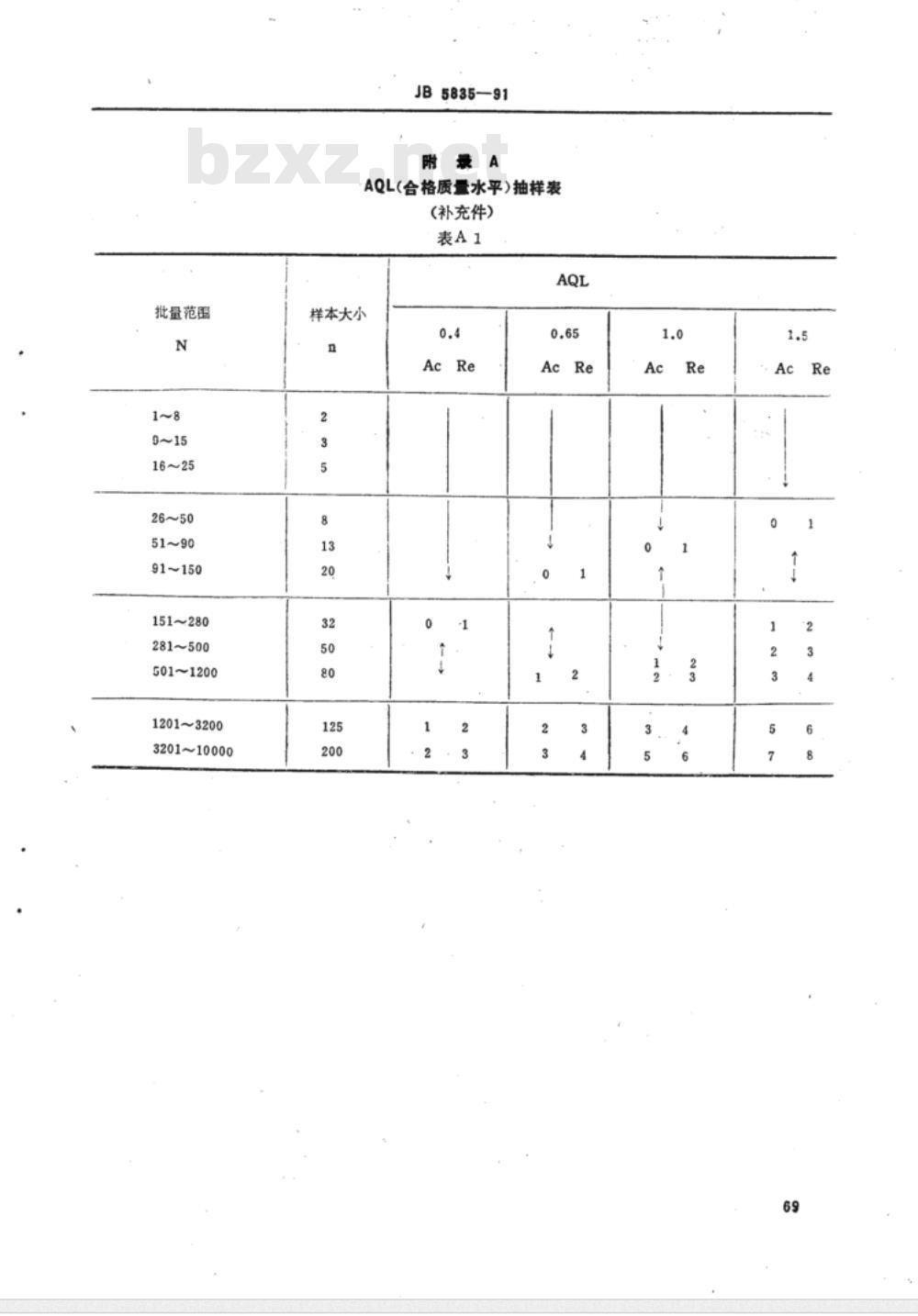

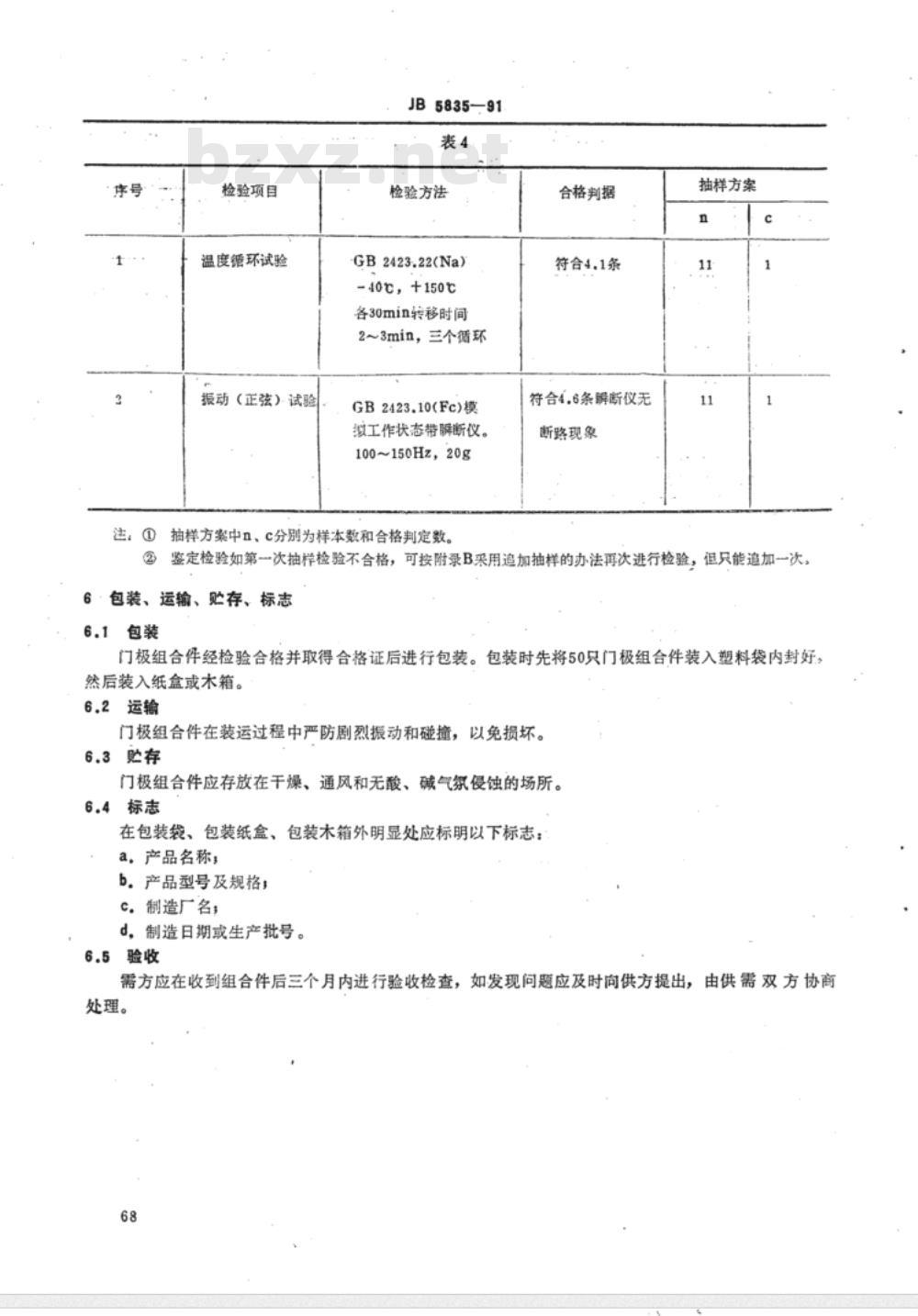

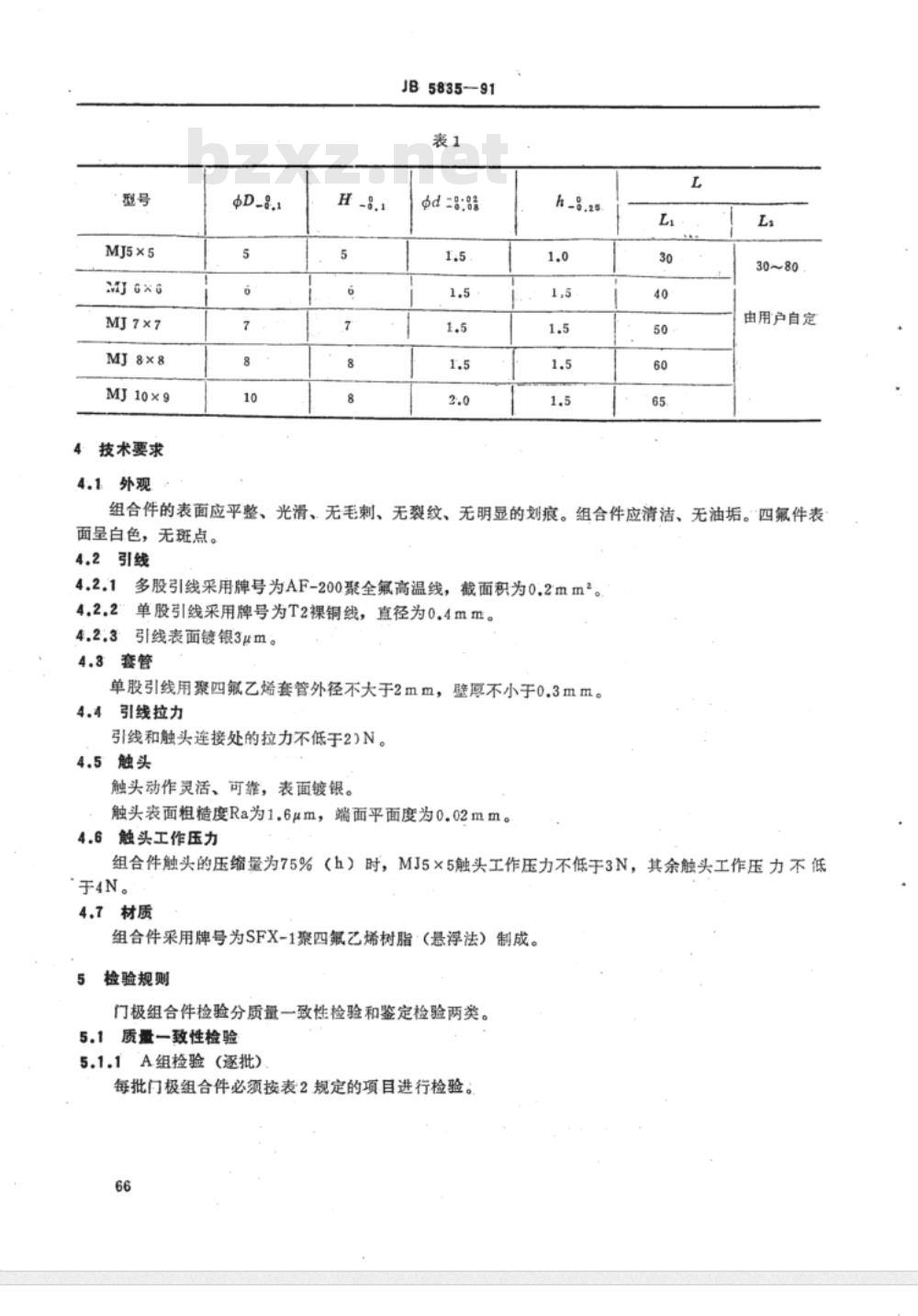

中华人民共和国机械行业标准 电力半导体器件用门极组合件 1 主题内容与适用范围 本标准规定了电力半导体器件用门极组合件的型号、外形尺寸、技术要求及检验规则。本标准适用于电力半导体器件用门极组合件（以下简称组合件）。 2 引用标准 GB2423.2 电工电子产品基本环境试验规程试验B：高温试验方法 GB2423.10 电工电子产品基本环境试验规程试验Fc：报动（正弦）试验方法 GB2423.22 电工电子产品基本环境试验规程：试验N：温度变化试验方法 GB1958 形状和位置公差检测规定 3 型号及外形尺寸 3.1 型号：MJ表示组合件高度（H），表示组合件最大外径（D），表示门极组合件。 3.2 外形尺寸及偏差 组合件的外形尺寸及偏差应符合图1和表1的规定。 表1 型号及外形尺寸 型号 H(mm) D(mm) L(mm) MJ5×5 5 7 30 MJ7×7 7 8 40 MJ8×8 8 10 50 MJ10×9 10 12 60 4 技术要求 4.1 外观：组合件的表面应平整、光滑、无毛刺、无裂纹、无明显的划痕，且应清洁、无油垢。四氟件表面呈白色，无班点。 4.2 引线 4.2.1 多股引线采用牌号为AF-200的聚全氟高温线，截面积为0.2mm。 4.2.2 单股引线采用牌号为T2裸铜线，直径为0.4mm。 4.2.3 引线表面镀银3μm。 4.3 套管：单股引线用聚四氟乙烯套管，外径不大于2mm，壁厚不小于0.3mm。 4.4 引线拉力：引线和触头连接处的拉力不低于2N。 4.5 触头：触头动作灵活、可靠，表面镀银，表面粗糙度Ra为1.6μm，端面平面度为0.02mm。 4.6 触头工作压力：组合件触头的压缩量为75%（h）时，MJ5×5触头工作压力不低于3N，其余触头工作压力不低于4N。 4.7 材质：组合件采用牌号为SFX-1的聚四氟乙烯树脂（悬浮法）制成。 5 检验规则 门极组合件检验分为质量一致性检验和鉴定检验两类。 5.1 质量一致性检验 5.1.1 A组检验（逐批）：每批门极组合件必须按表2规定的项目进行检验。 表2 A组检验项目 检验项目 检验方法 合格判据 外形尺寸 游标卡尺测量 符合第3.2条 触头 按动触头 符合第4.1条 引线拉力 弹簧秤称重 符合第4.4条 5.1.2 C组检验（周期）：定型生产的门极组合件每半年必须按表3规定的项目进行检验。 表3 C组检验项目 检验项目 检验方法 合格判据 触头工作压力 使用抗压力计测量 符合4.6条 触头表面精度 按GB1958标准 符合4.5条 高温存放 按GB2423.2 符合4.1条 5.2 鉴定检验 鉴定检验的目的是确定生产厂是否有能力生产符合标准要求的产品。设计、工艺、材料变更后或停产后重新投产时，应进行鉴定检验。已定型正常批量生产的门极组合件，每三年进行一次鉴定检验。 6 包装、运输、贮存、标志 6.1 包装：门极组合件经检验合格后进行包装。包装时将50只组合件装入塑料袋内封好，然后装入纸盒或木箱。 6.2 运输：在运输过程中应避免剧烈振动和碰撞，以免损坏。 6.3 贮存：门极组合件应存放在干燥、通风、无腐蚀性气体的环境中。
