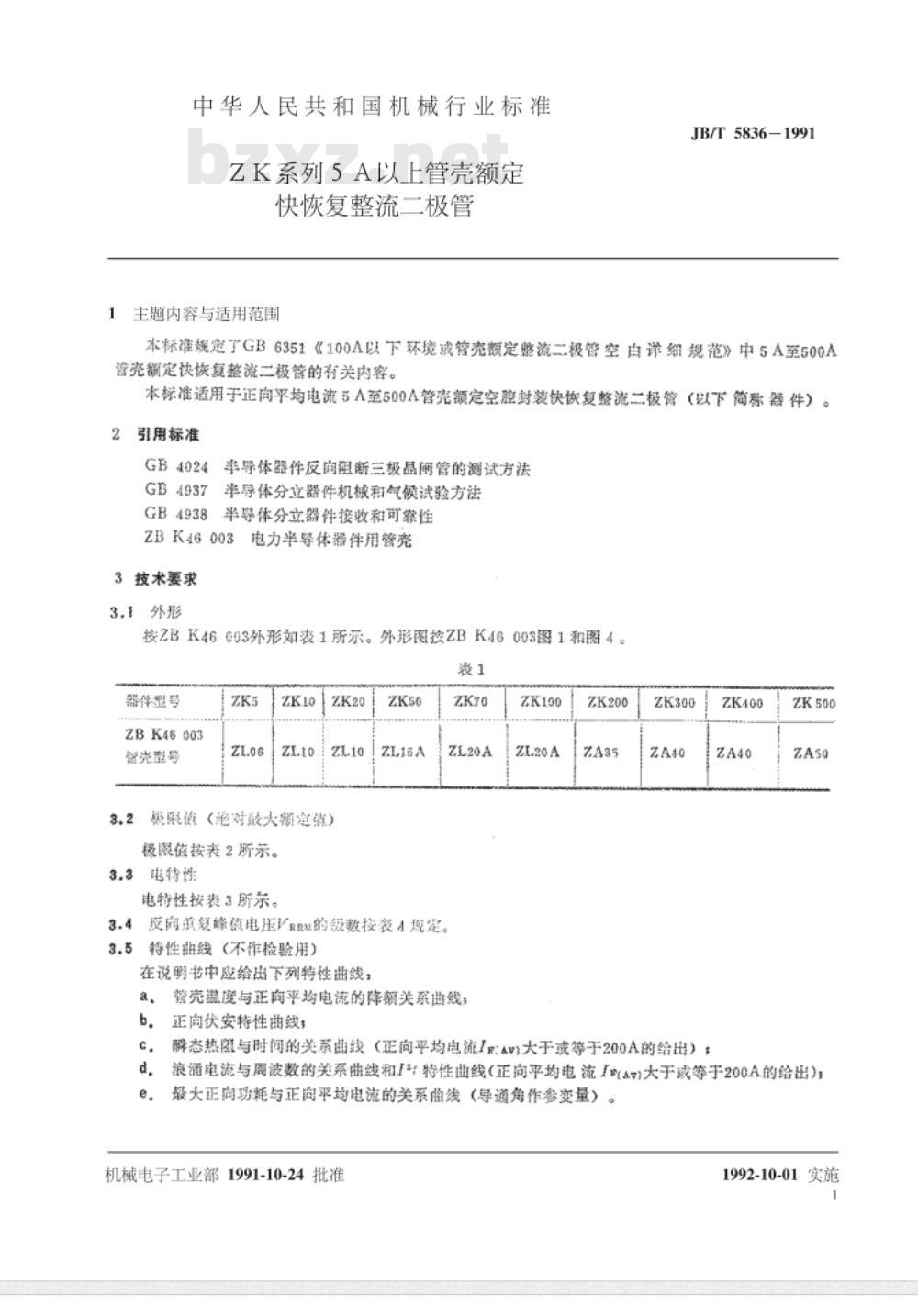

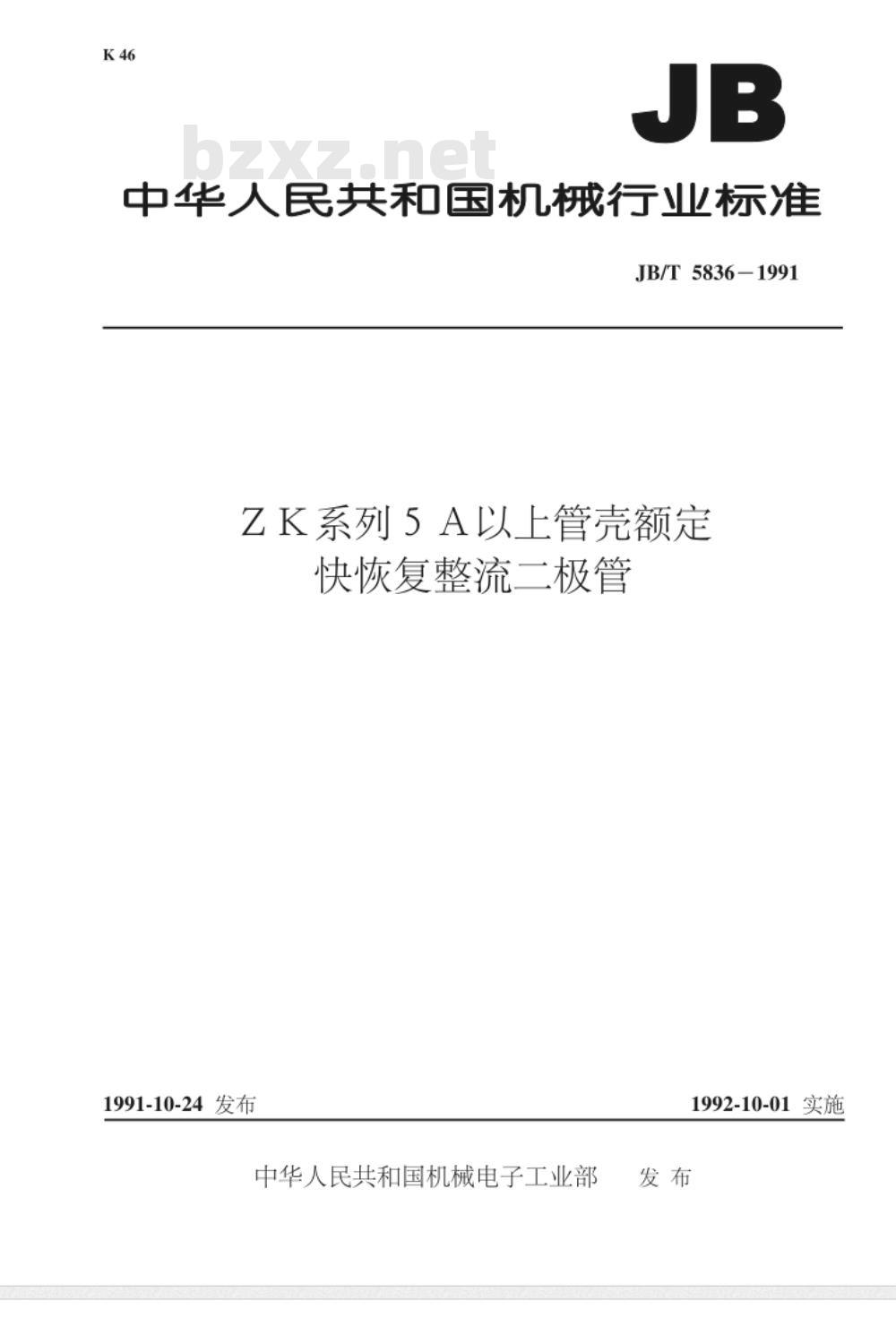

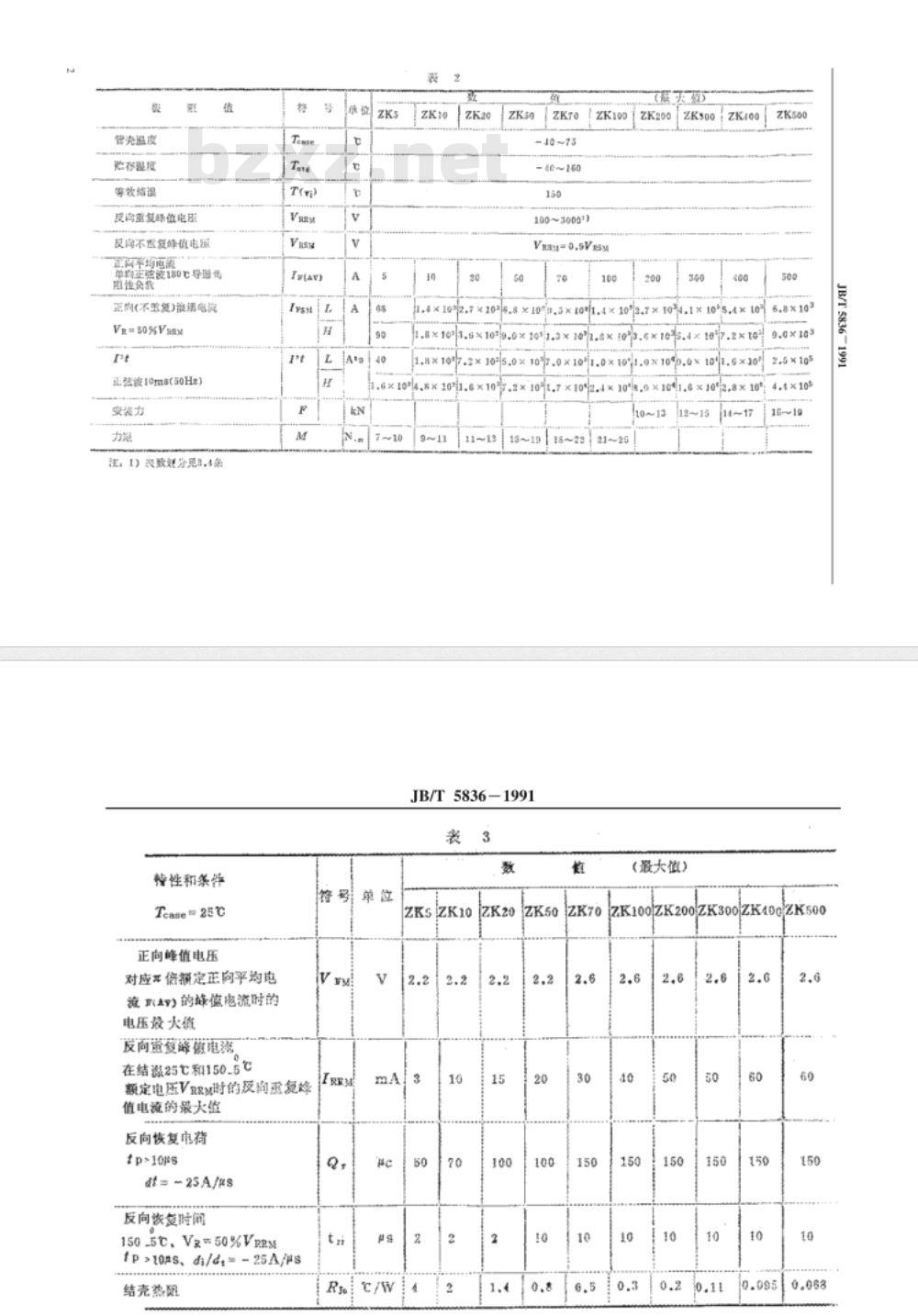

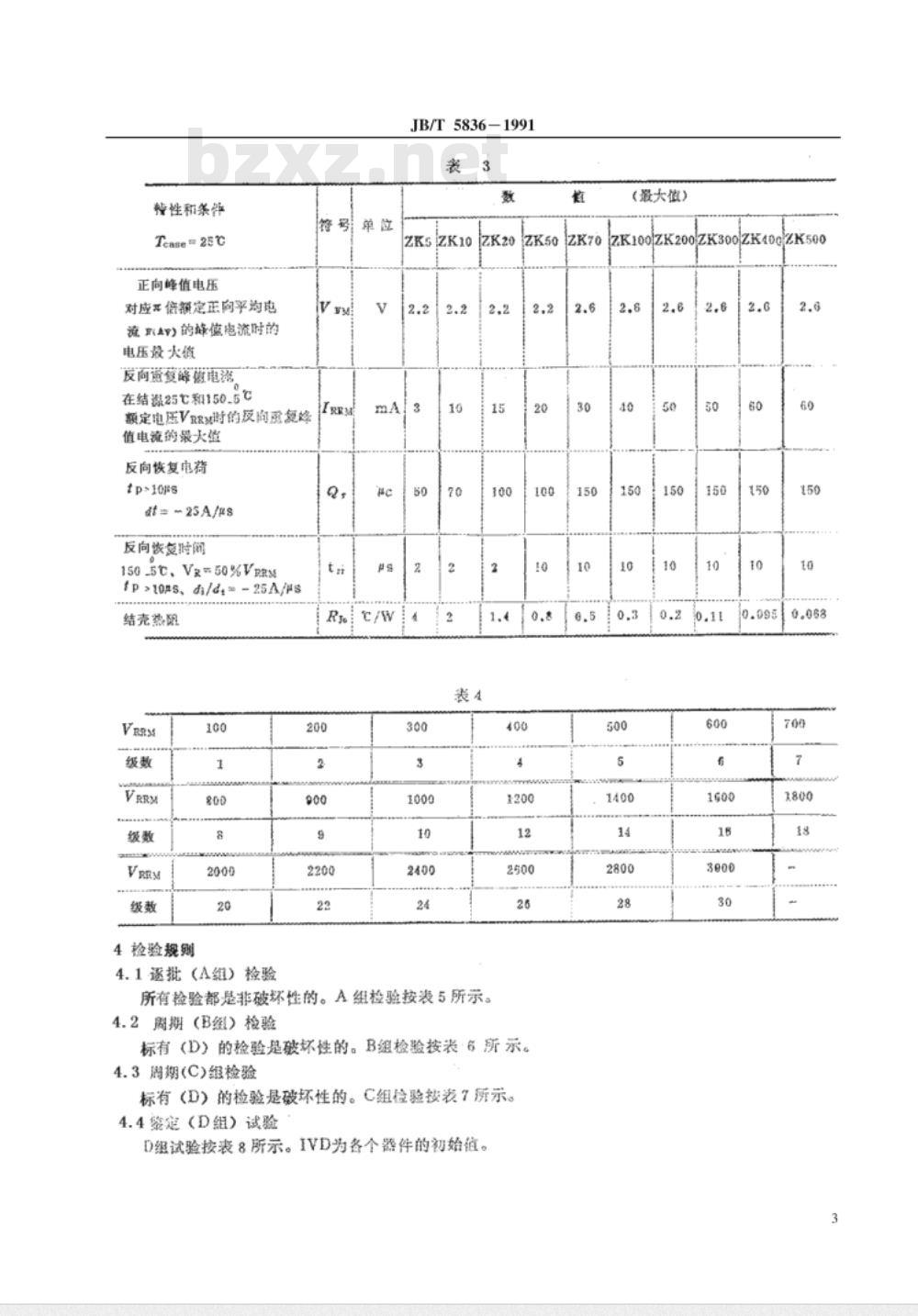

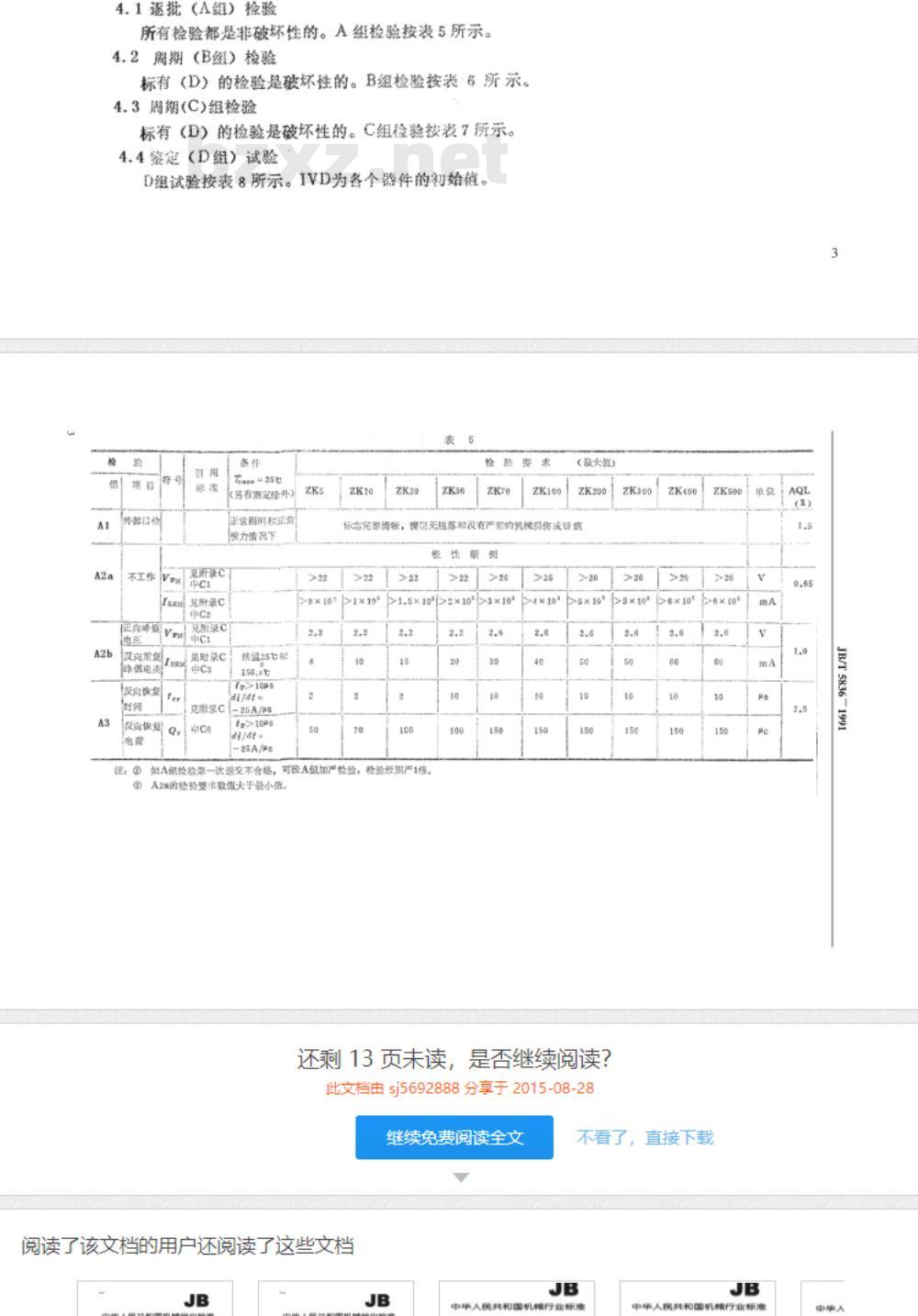

中华人民共和国机械行业标准 ZK系列5A以上管壳额定快恢复整流二极管 1 主题内容与适用范围 本标准规定了GB6351《100A以下环境或管壳额定整流二极管空白详细规范》中5A至500A该额定快恢复整流二极管的相关内容。本标准适用于正向平均电流为5A至500A的管壳额定快恢复整流二极管（以下简称器件）。 2 引用标准 GB4024 半导体器件反向阻断三极晶闸管的测试方法 GB4937 半导体分立器件机械和气候试验方法 GB4938 半导体分立器件接收和可靠性试验方法 ZBK46003 电力半导体器件用管壳 3 技术要求 3.1 外形 按ZBK46003外形如表1所示。外形图见ZBK46003图1和图4。 3.2 电特性 电特性按表3所示。 表2 极限值 型号 电流 (A) 峰值电压 (V) 反向恢复时间 (ns) 结壳热阻 (°C/W) ZK5 5 1.4 2.2 50 ZK10 10 1.6 2.2 50 ZK20 20 1.8 2.2 50 ZK100 100 2.0 2.8 40 3.3 反向恢复峰值电压VR按表4规定。 3.4 特性曲线 在说明书中应给出以下特性曲线： - 管壳温度与正向平均电流的降额关系曲线 - 正向电压与电流的伏安特性曲线 - 瞬态热阻与时间的关系曲线（针对大于或等于200A的产品） - 浪涌电流与频率的关系曲线 - 最大正向功耗与电流的关系曲线 4 检验规则 4.1 外形尺寸 器件的外形尺寸必须符合第3.2条规定。 4.2 电特性 所有电特性应符合表2和表3中的技术要求。 4.3 反向恢复时间 反向恢复时间应符合表2中的规定。 5 包装、运输与贮存 5.1 包装 器件在合格并通过检验后进行包装。包装时，应将单个器件放置于适当的防护材料中，避免在运输过程中受损。 5.2 运输 在运输过程中应避免剧烈震动和碰撞，以免损坏器件。 5.3 贮存 器件应存放在干燥、通风、温度适宜的环境中，避免高温和潮湿。 6 标志 产品包装上应标明型号、规格、生产日期、生产厂名及其他必要的标识信息。
