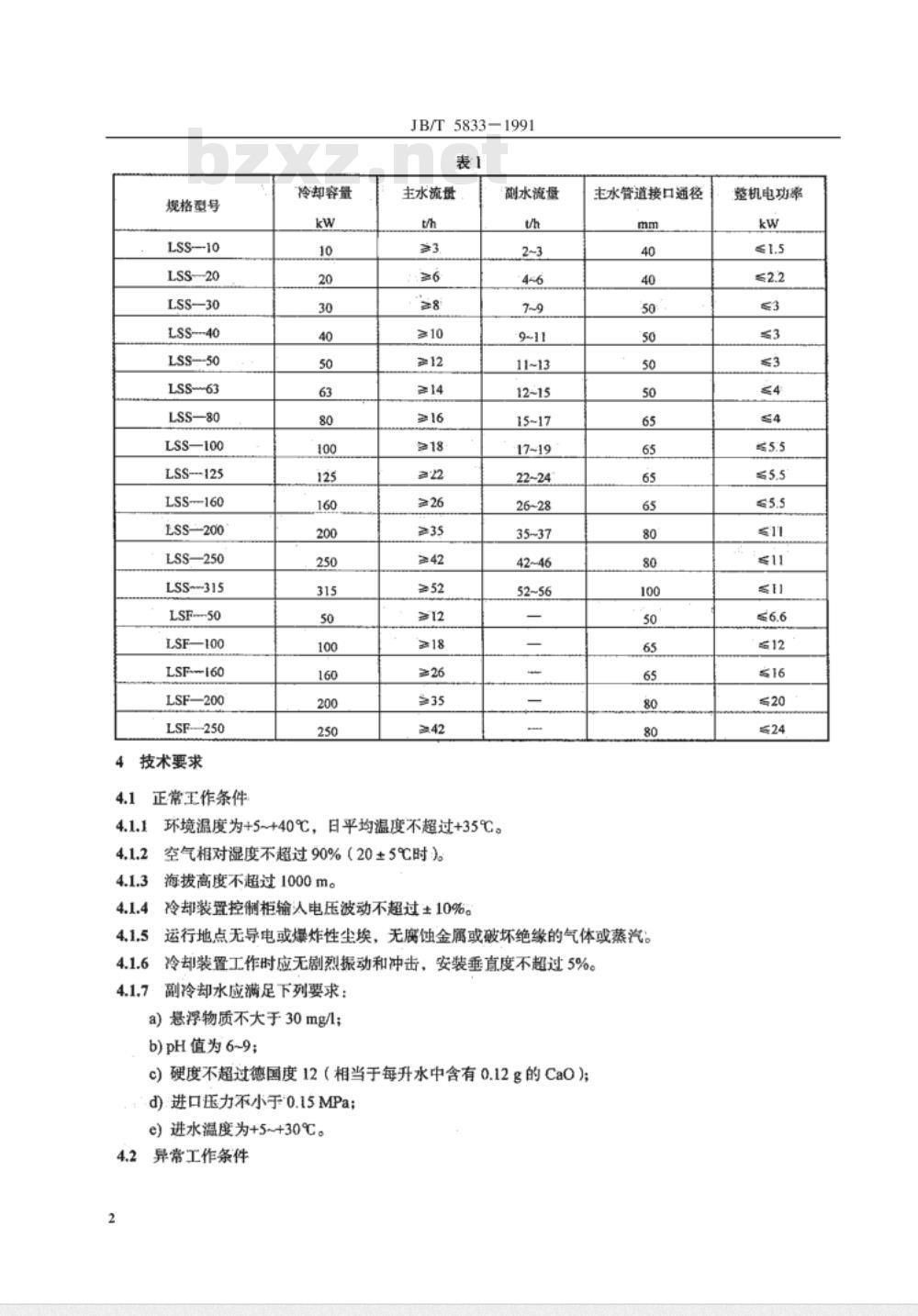

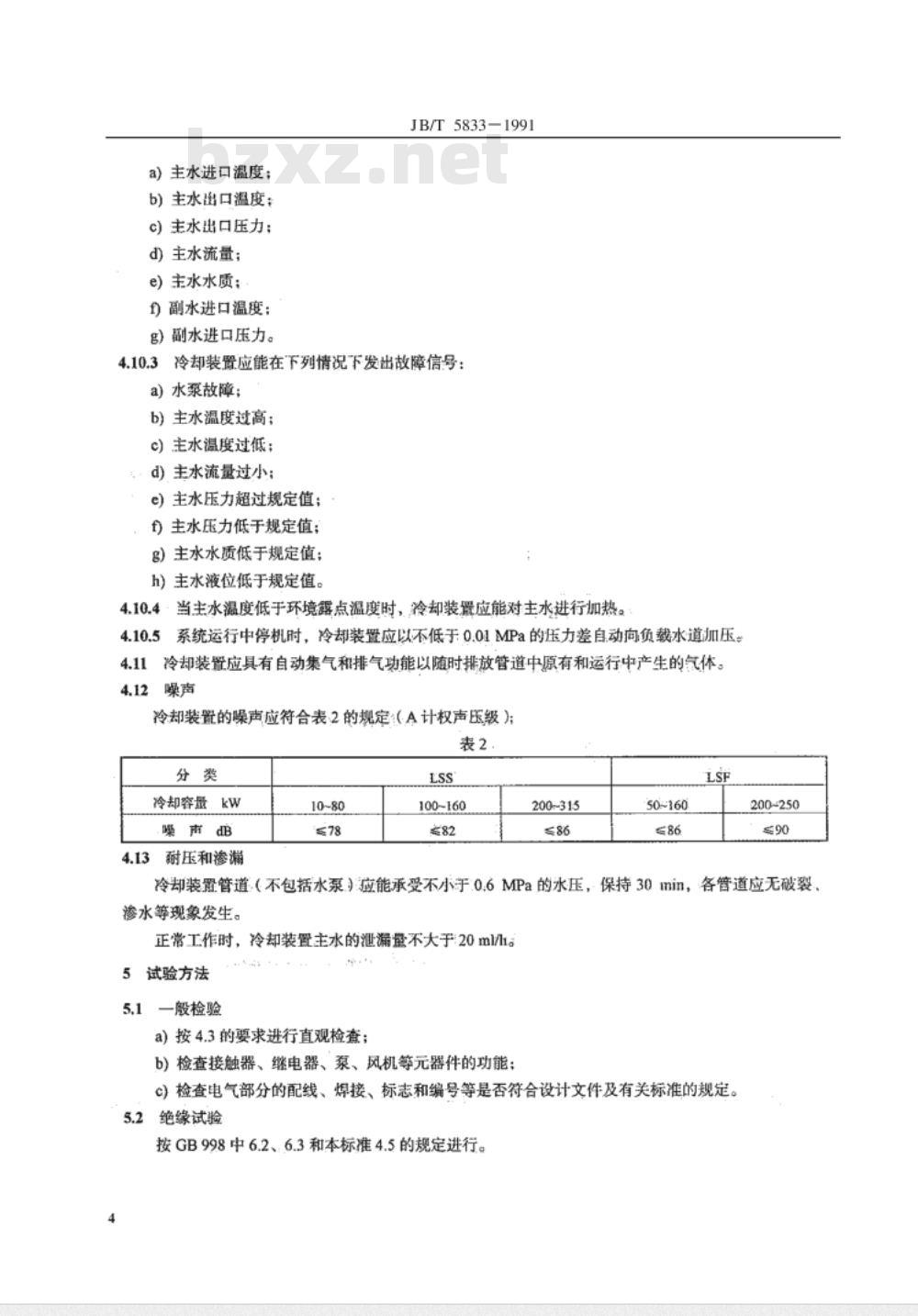

中华人民共和国机械行业标准 JB/T 5833-1991 电力变流器用纯水冷却装置 1991-10-24发布 中华人民共和国机械电子工业部1992-10-01实施 1 主题内容及适用范围 本标准规定了纯水冷却装置的技术要求和试验方法。适用于电力变流器用纯水冷却装置，也适用于对水质有一定要求的其它电气设备用纯水冷却装置（以下简称冷却装置）。 2 引用标准 GB998、GB2682、GB3859、ZBK46006 3 产品分类及基本参数 3.1 产品型号 冷却装置的型号采用下列编制办法： LSOO - 说明字符B，冷却容量，带备用换热器，高纯级，设计序号，副冷却媒质（水或风），主冷却媒质（纯水）。 3.2 产品分类 按副冷却媒质的不同，冷却装置分为水水换热型和水风换热型两大类。 3.3 产品规格 3.3.1 冷却装置的冷却容量应在下列数值中选取：10，20，30，40，50，63，80，100，125，160，200，250，315，400，500kW。 3.3.2 冷却装置的基本参数应符合表1的规定。 表1 规格型号 | 规格型号 | 冷却容量(kW) | 主水流量(t/h) | 副水流量(t/h) | 主水管道接口通径(mm) | |-----------|--------------|---------------|---------------|---------------------| | LSS-10 | 10 | 3 | 2~3 | 40 | | LSS-20 | 20 | 6 | 4~6 | 40 | | LSS-30 | 30 | 8 | 6~7 | 50 | | LSS-50 | 50 | 12 | 7~9 | 50 | | LSS-100 | 100 | 18 | 12~15 | 65 | | LSS-250 | 250 | 42 | 26~28 | 80 | 4 技术要求 4.1 正常工作条件 4.1.1 冷却装置的工作环境温度为+5~+40℃。 4.1.2 空气相对湿度不超过90%（在20±5℃时）。 4.1.3 海拔高度不超过1000m。 4.1.4 控制柜输入电压波动不超过±10%。 4.1.5 冷却装置运行地点无导电或爆炸性尘埃，无腐蚀金属或破坏绝缘的气体或蒸汽，且应无剧烈振动和冲击。 4.2 异常工作条件 凡不符合上述正常工作条件的环境条件均视为异常工作条件。如果冷却装置使用于异常工作条件，用户应在订货时提出并与制造厂达成协议。 4.3 外观 4.3.1 冷却装置各部件应安装正确、齐全，无松动现象；容器和管道不得有明显凹陷、破裂等缺陷；涂漆应均匀，无脱落、剥落、划痕、裂纹等缺陷。 4.4 元器件 4.4.1 冷却装置上的元器件应符合相关标准的规定。 4.4.2 带电部件与外壳之间的绝缘电阻应不低于15MΩ；且带电部件与接地外壳之间应能承受2000V的工频试验电压，持续时间为1分钟。 4.6 接地 控制柜的可触及金属部分与接地点之间的电阻应不大于0.10Ω，接地点应有明显的接地标志。 4.7 主水性能 4.7.1 主水水质：主水的电导率应符合下列规定：当主水温度为25℃时，电导率不大于0.5mS/cm。
