【机械行业标准(JB)】 电线电缆绞制设备 技术要求

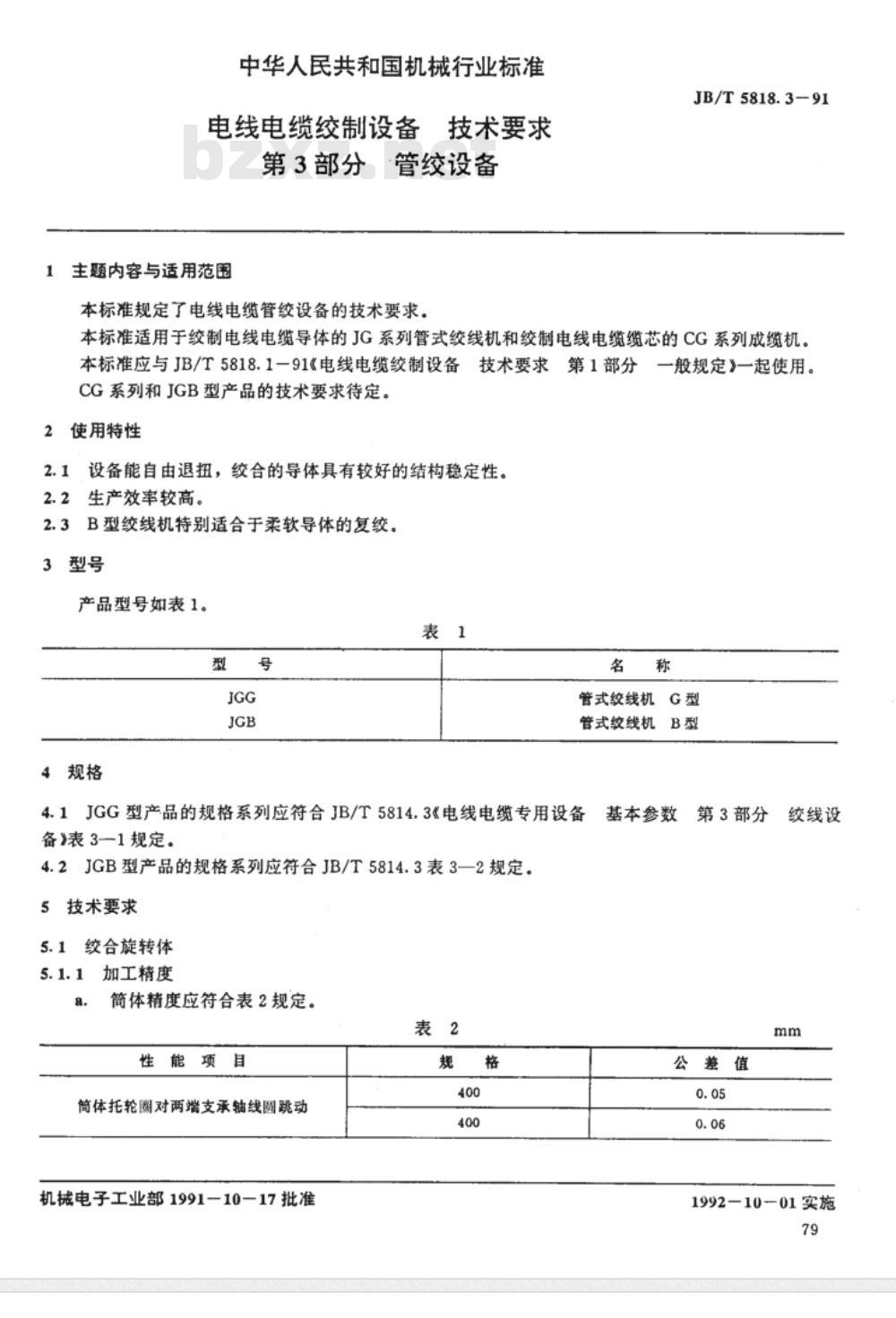

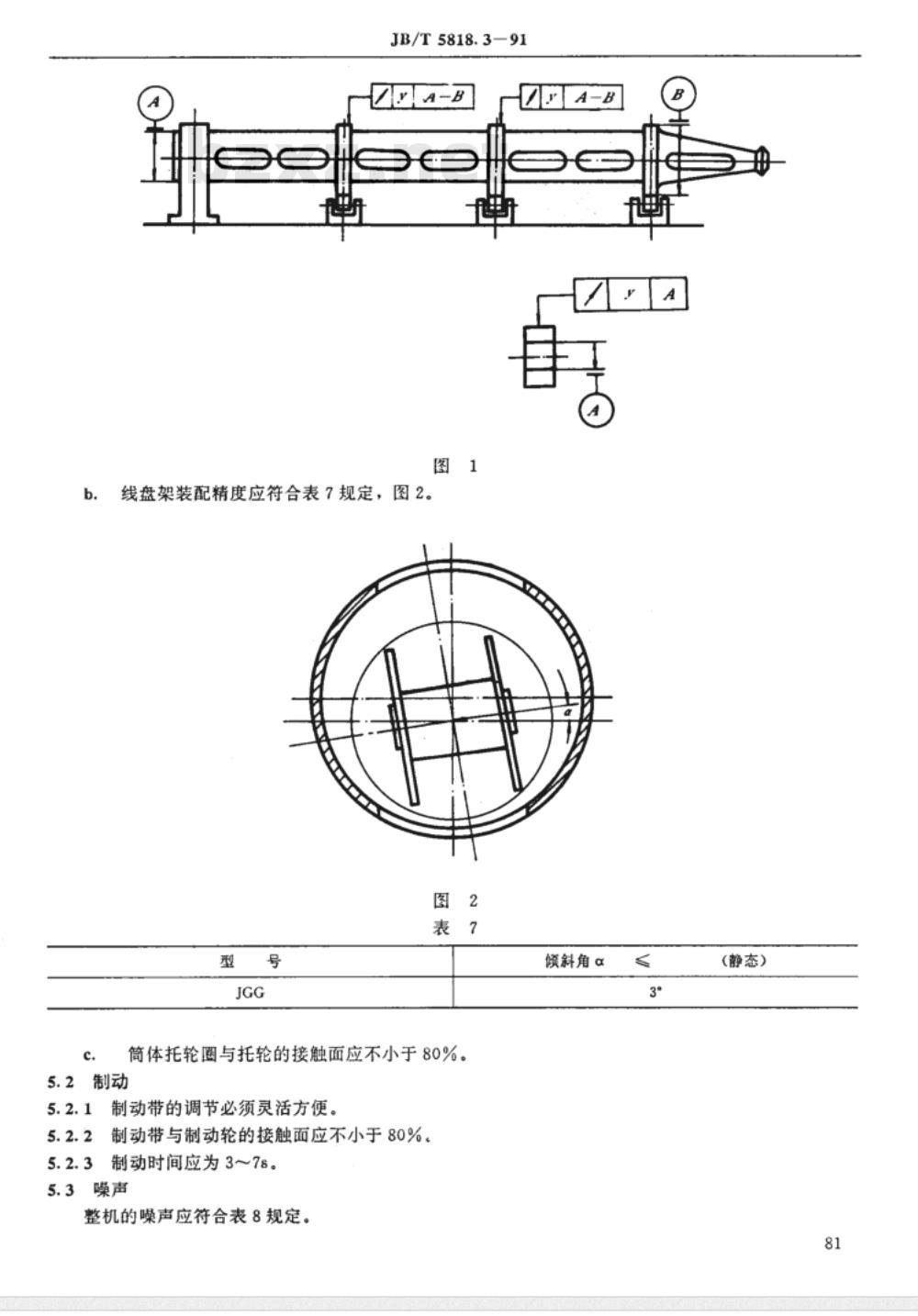

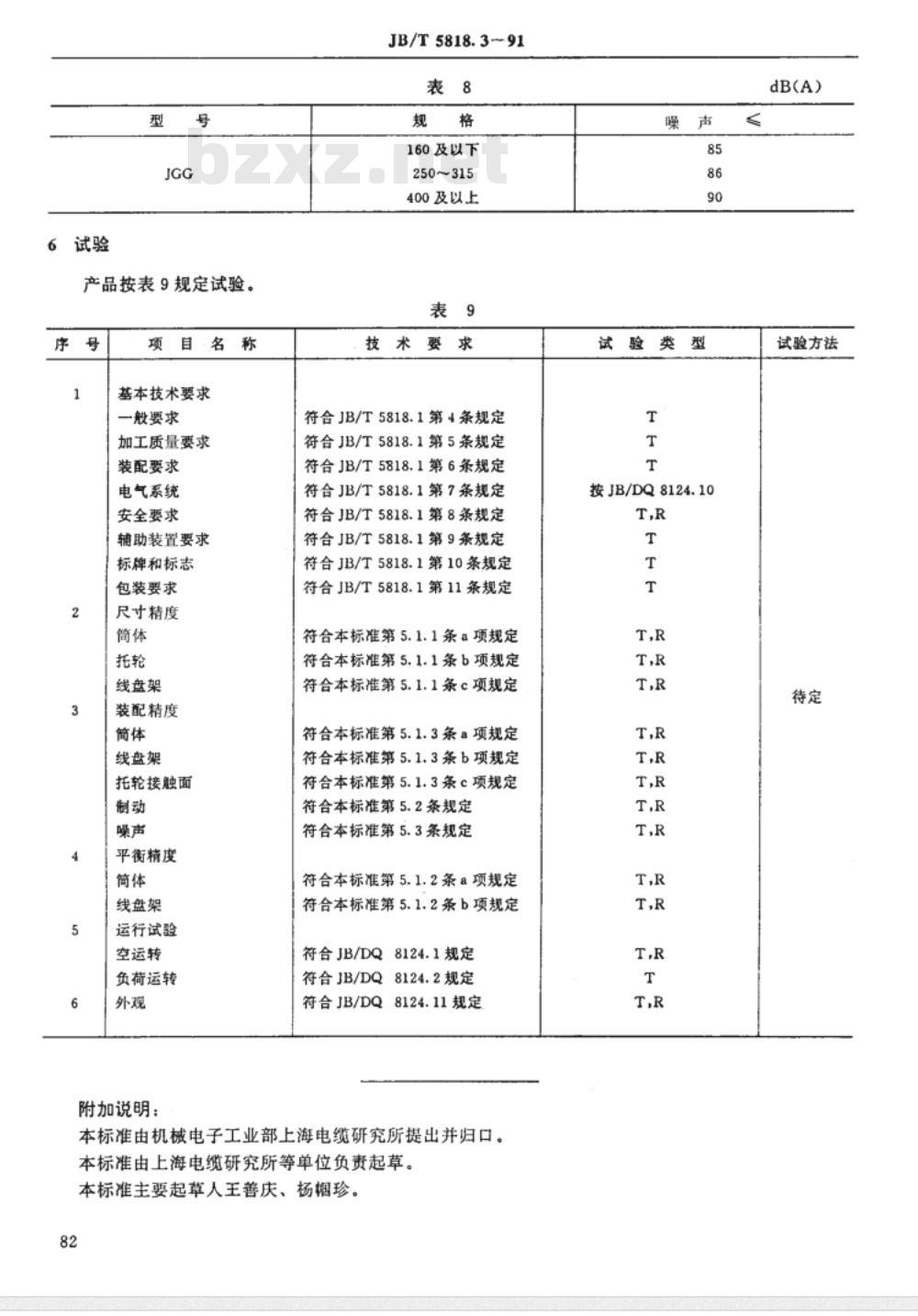

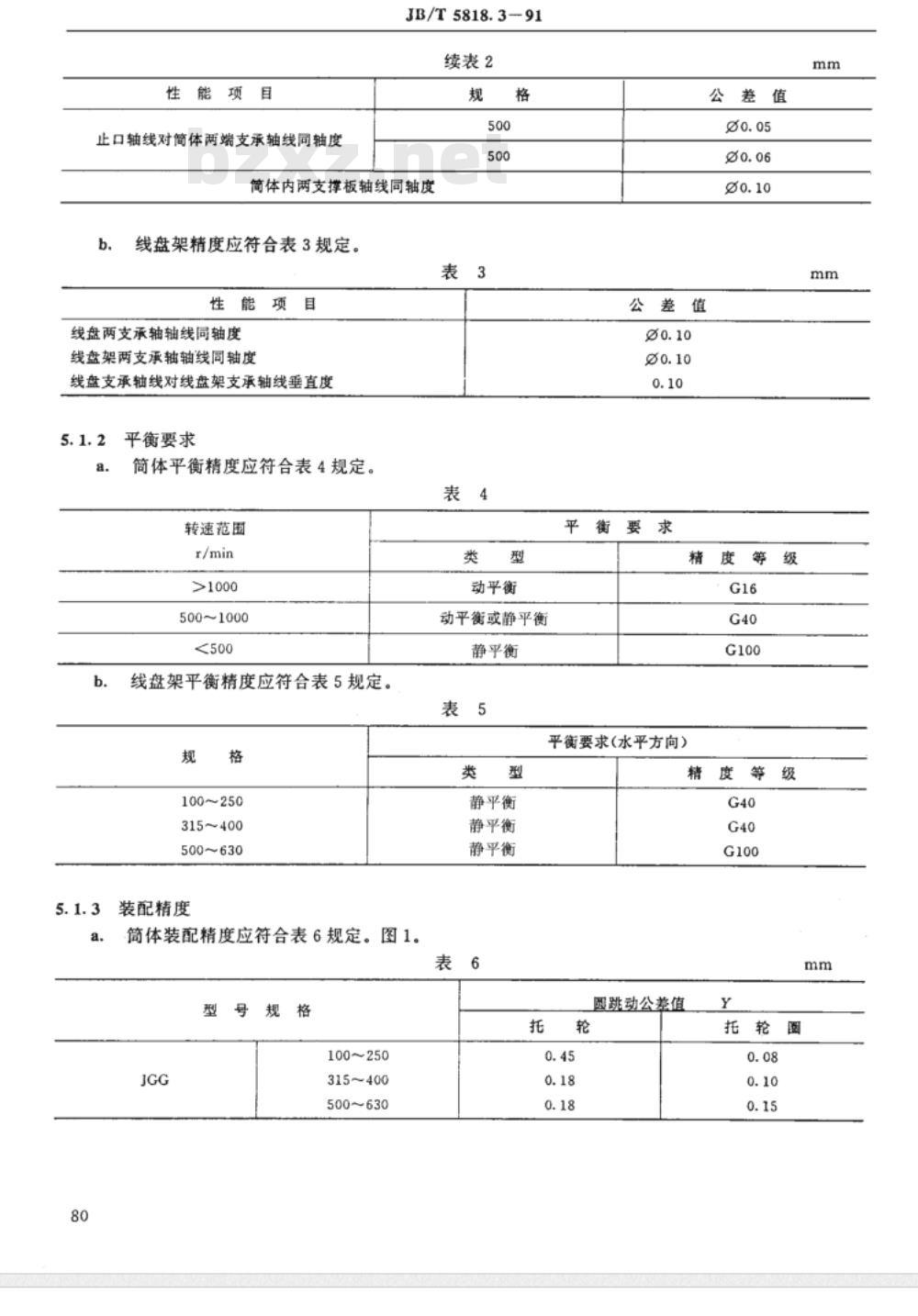

中华人民共和国机械行业标准 电线电缆绞制设备技术要求 第3部分 管绞设备 1 主题内容与适用范围 本标准规定了电线电缆管绞设备的技术要求。本标准适用于绞制电线电缆导体的JG系列管式绞线机和绞制电线电缆缆芯的CG系列成缆机。本标准应与JB/T5818.1-91《电线电缆绞制设备技术要求 第1部分 一般规定》一起使用。CG系列和JGB型产品的技术要求待定。 2 使用特性 2.1 设备能自由退扭，绞合的导体具有较好的结构稳定性。 2.2 生产效率较高。 2.3 B型绞线机特别适合于柔软导体的复绞。 3 型号 产品型号如表1。 表1 型号 | 型号 | 名称 | | --- | --- | | JGG | 管式绞线机G型 | | JGB | 管式绞线机B型 | 4 规格 4.1 JGG型产品的规格系列应符合JB/T5814.3《电线电缆专用设备 基本参数 第3部分》表3-1规定。 4.2 JGB型产品的规格系列应符合JB/T5814.3表3-2规定。 5 技术要求 5.1 绞合旋转体 5.1.1 加工精度 a. 筒体精度应符合表2规定。 表2 筒体精度 | 性能项目 | 公差值 | | --- | --- | | 简体托轮圈对两端支承轴线圆跳动 | 0.05 | | 止口轴线对简体两端支承轴线同轴度 | 0.06 | | 筒体内两支撑板轴线同轴度 | 0.08 | b. 线盘架精度应符合表3规定。 表3 线盘架精度 | 性能项目 | 公差值 | | --- | --- | | 线盘两支承轴轴线同轴度 | 0.06 | | 线盘架两支承轴轴线同轴度 | 0.08 | 5.1.2 旋转体平衡精度应符合表4规定。 表4 旋转体平衡精度 | 转速范围 | 公差值 | | --- | --- | | >1000 r/min | 0.05 | | 500~1000 r/min | 0.06 | | <500 r/min | 0.10 | 5.1.3 装配精度 a. 简体装配精度应符合表6规定。 表6 简体装配精度 | 性能项目 | 公差值 | | --- | --- | | 托轮圆跳动公差 | 0.45 | | 托轮圈与托轮接触面精度 | 0.18 | 5.2 制动 5.2.1 制动带的调节必须灵活方便。 5.2.2 制动带与制动轮的接触面应不小于80%。 5.2.3 制动时间应为3～7秒。 5.3 噪声 整机的噪声应符合表8规定。 6 试验 产品按表9规定试验。 表9 试验项目 | 序号 | 项目名称 | 技术要求 | | --- | --- | --- | | 1 | 基本技术要求 | 符合JB/T5818.1第4条规定 | | 2 | 一般要求 | 符合JB/T5818.1第5条规定 | | 3 | 加工质量要求 | 符合JB/T5818.1第6条规定 | | 4 | 装配要求 | 符合JB/T5818.1第7条规定 | | 5 | 电气系统 | 符合JB/T5818.1第8条规定 | | 6 | 安全要求 | 符合JB/T5818.1第9条规定 | | 7 | 辅助装置要求 | 符合JB/T5818.1第10条规定 | | 8 | 标牌和标志 | 符合JB/T5818.1第11条规定 | | 9 | 包装要求 | 符合本标准第5.1.1条规定 | 附加说明：本标准由机械电子工业部批准并于1992年10月1日实施。
