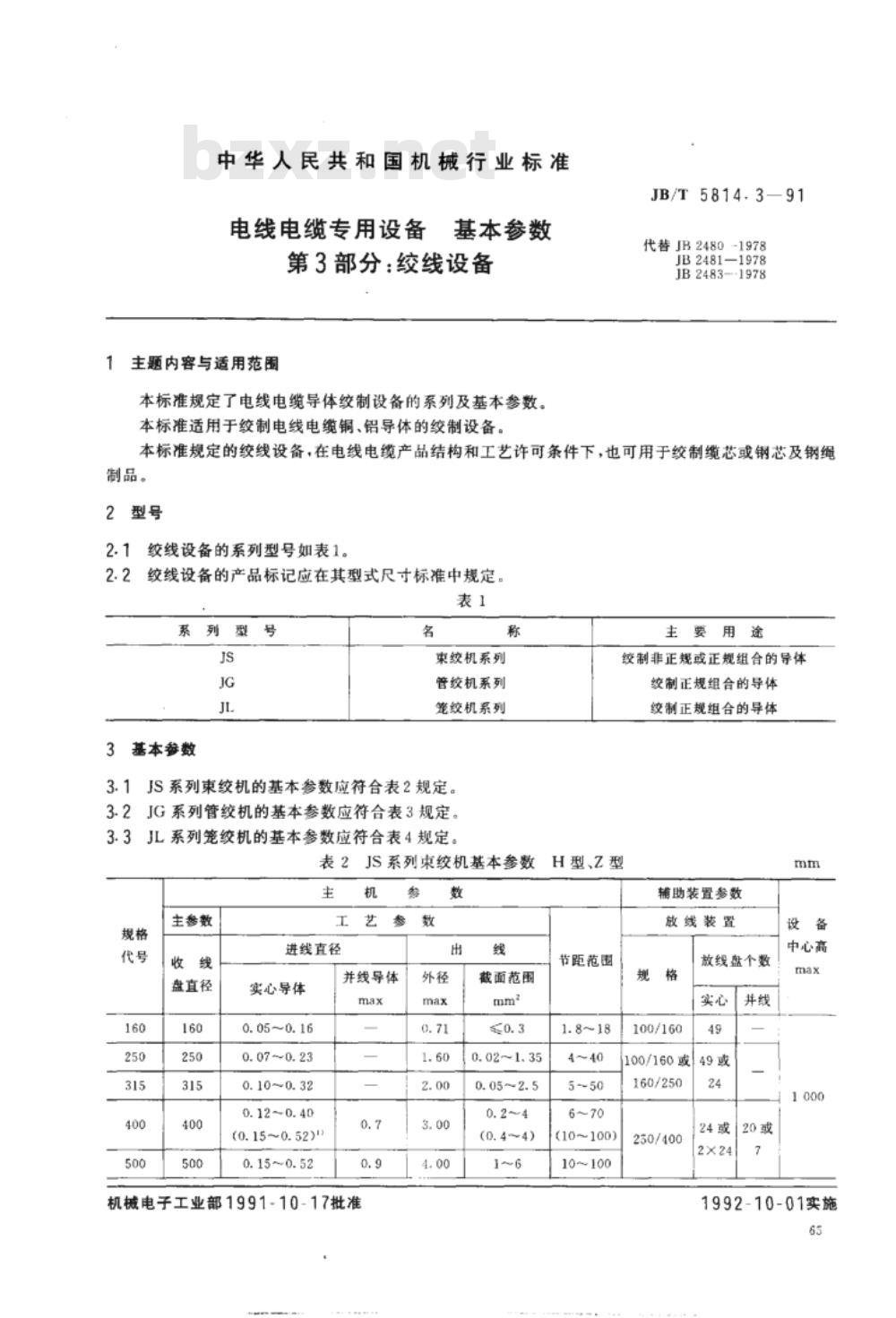

中华人民共和国机械行业标准
电线电缆专用设备bzxZ.net
基本参数
第3部分：绞线设备

1 主题内容与适用范围
本标准规定了电线电缆导体绞制设备的系列及基本参数。本标准适用于绞制电线电缆铜、铝导体的绞制设备，代替JB2480-1978、JB2481-1978及JB2483-1978。本标准规定的绞线设备，在电线电缆产品结构和工艺许可条件下，也可用于绞制缆芯或钢芯及钢绳制品。

2 型号
2.1 绞线设备的系列型号如表1所示。
2.2 绞线设备的产品标记应在其型式尺寸标准中规定。

表1 系列型号与基本参数
系列型号 | 名称
JS | 束绞机系列
JG | 管绞机系列
JL | 笼绞机系列

3 基本参数
3.1 JS系列束绞机的基本参数应符合表2规定。
3.2 JG系列管绞机的基本参数应符合表3规定。
3.3 JL系列笼绞机的基本参数应符合表4规定。

表2 JS系列束绞机基本参数
规格代号 | 收线盘直径(mm) | 进线直径实心导体(mm) | 进线直径并线导体(mm) | 出线外径max(mm) | 线截面范围(mm²) | 主要用途 | 节距范围
160 | 160 | 0.05~0.16 | 0.15~0.52 | 0.7 | 0.3 | 绞制非正规或正规组合的导体 | 1.8~18
250 | 250 | 0.07~0.23 | 0.15~0.52 | 0.9 | 0.02~1.35 | 绞制正规组合的导体 | 4~40
315 | 315 | 0.10~0.32 | 0.15~0.52 | 1.6 | 0.05~2.5 | 绞制正规组合的导体 | 6~70
400 | 400 | 0.12~0.40 | (0.15~0.52) | 3.0 | 0.2~4 | H型、Z型 | 10~100
500 | 500 | 0.15~0.52 | 0.15~0.52 | 4.0 | 1~6 | 绞制正规组合的导体 | 10~100

辅助装置参数：放线装置放线盘个数根据规格不同而定，设备中心高max 1000mm。
本标准自1992-10-01实施，由机械电子工业部1991-10-17批准。

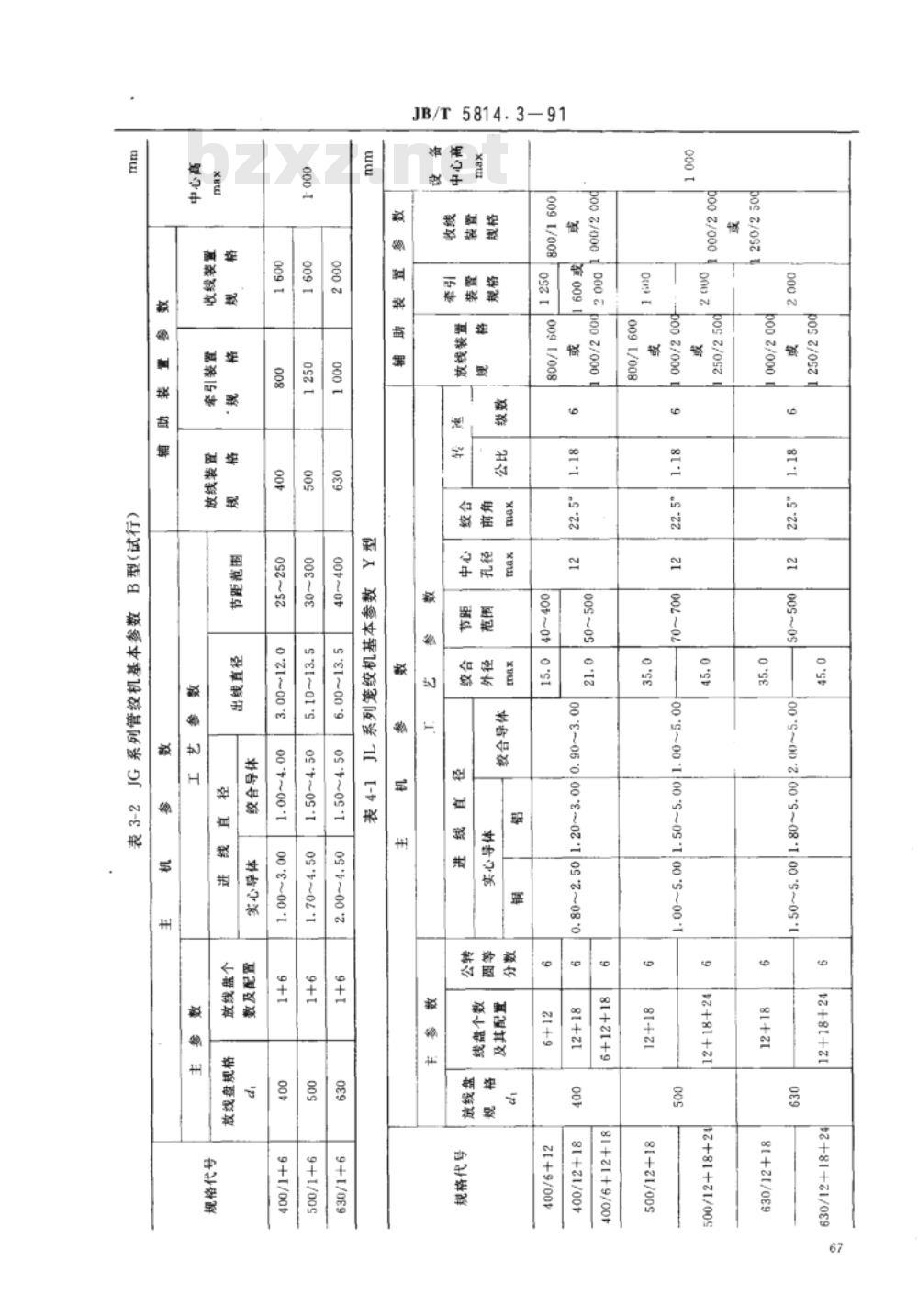

JG系列管绞机基本参数
规格代号 | 进线直径实心导体(mm) | 进线直径并线导体(mm) | 出线外径max(mm) | 节距范围
100/6 | 0.05~0.20 | 0.35 | 5.0 | 16~160
160/6 | 0.10~0.30 | 0.40 | 7.5 | 30~300
200/6 | 0.20~0.85 | 1.60 | 9.0 | 30~300
注：具体规格参数参照标准表格规定，括号内规格为待淘汰或替代规格。

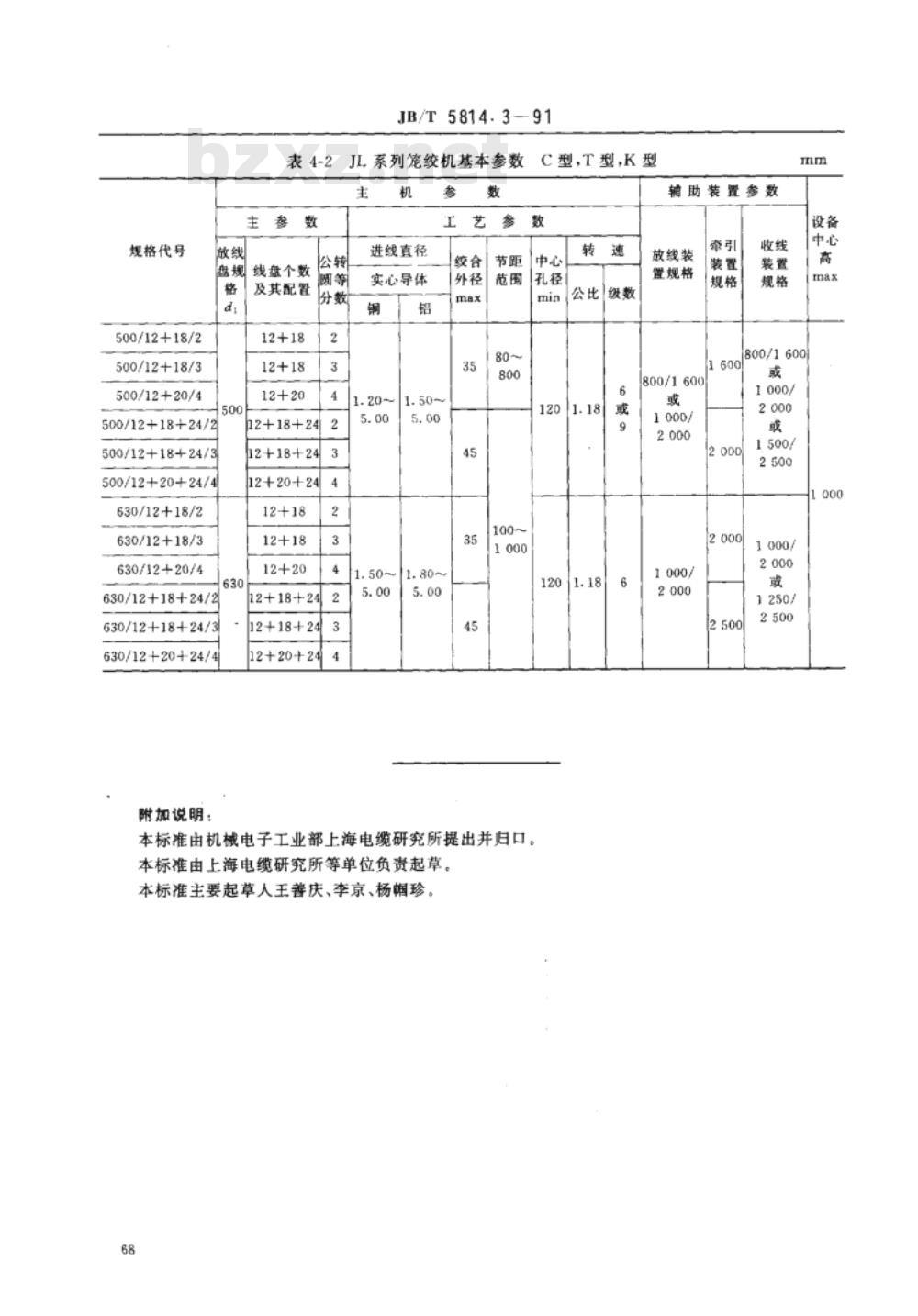

JL系列笼绞机参数及其他详细规格请参照标准附表。
