【机械行业标准(JB)】 真空接触器截止电流测试方法

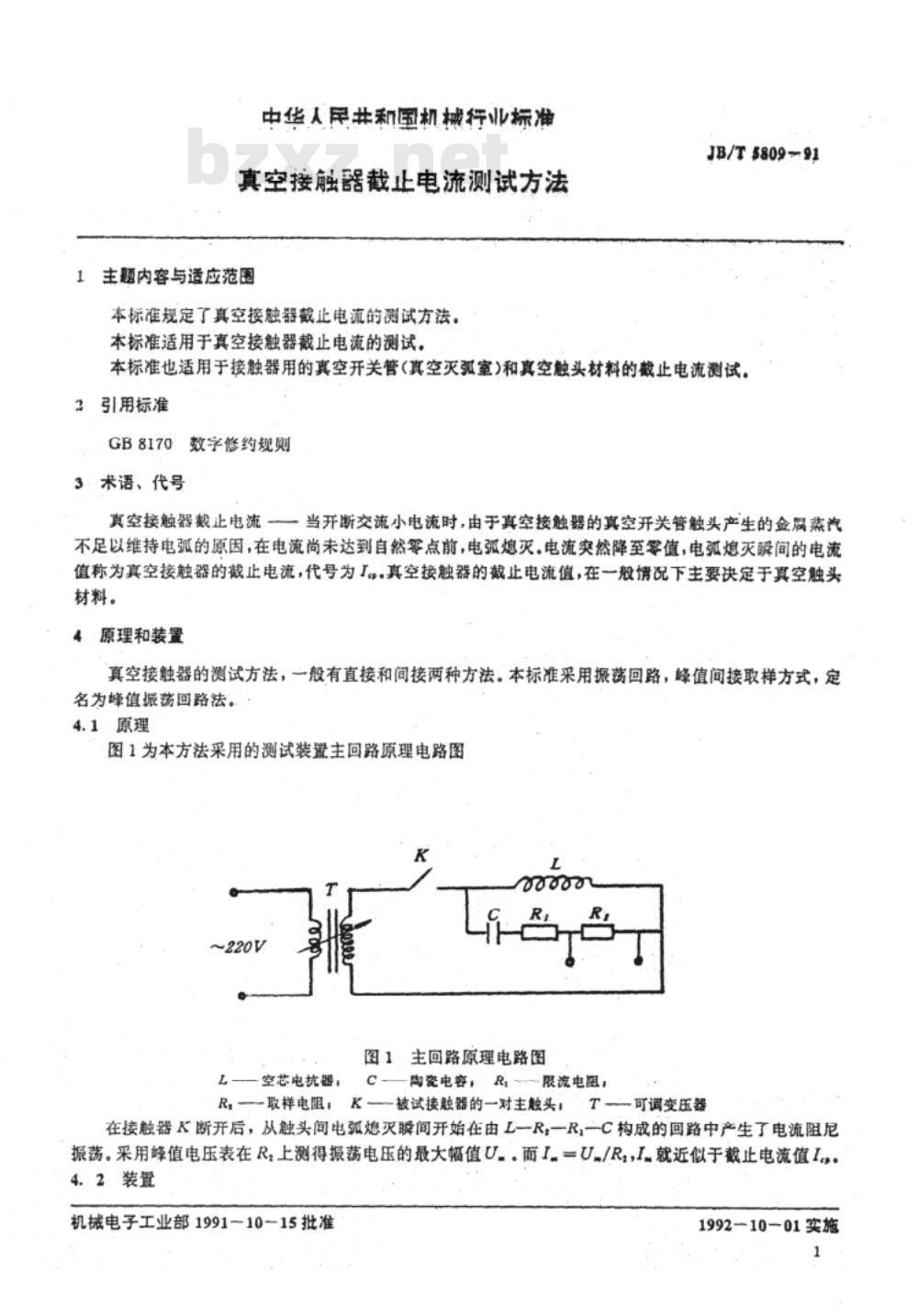

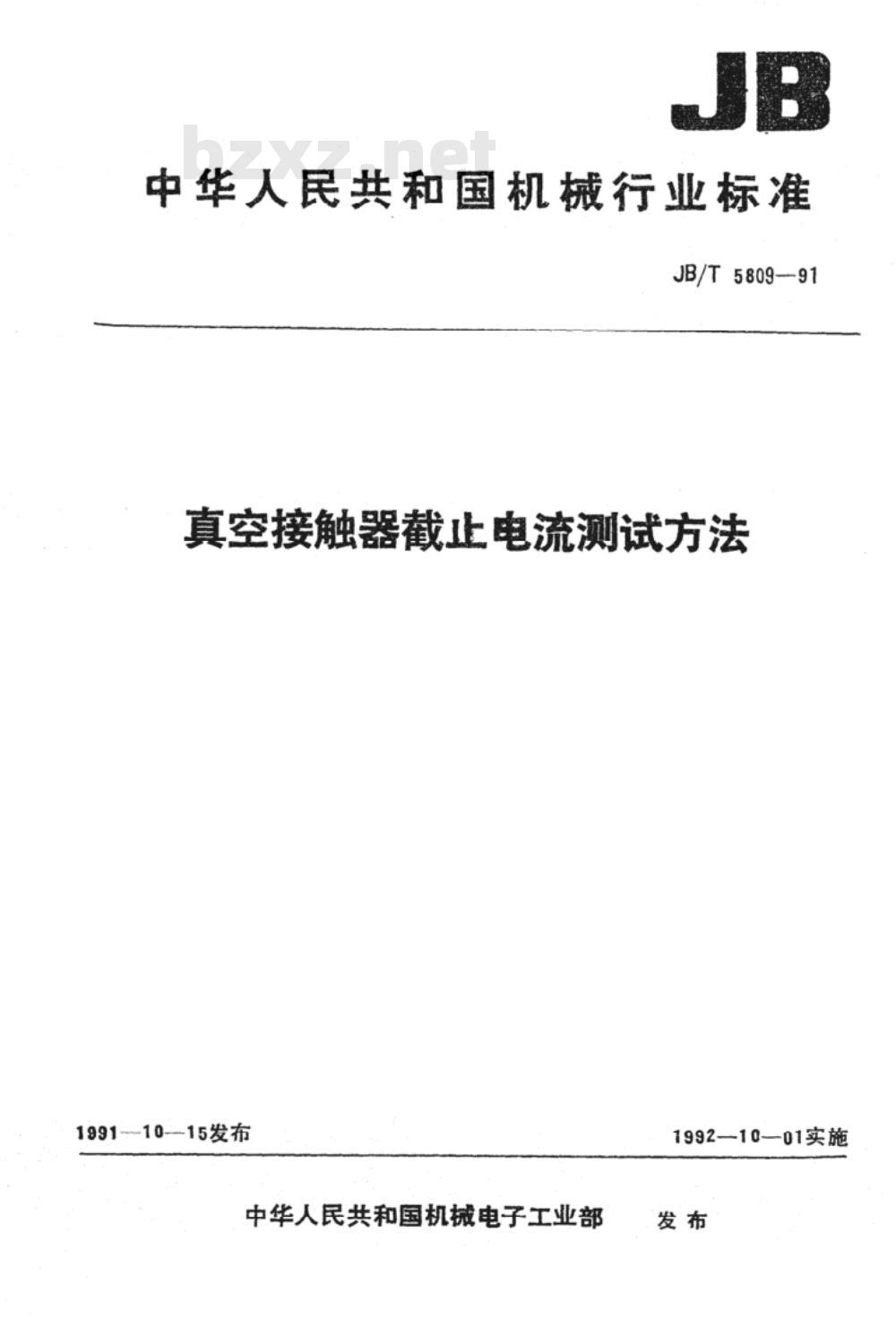

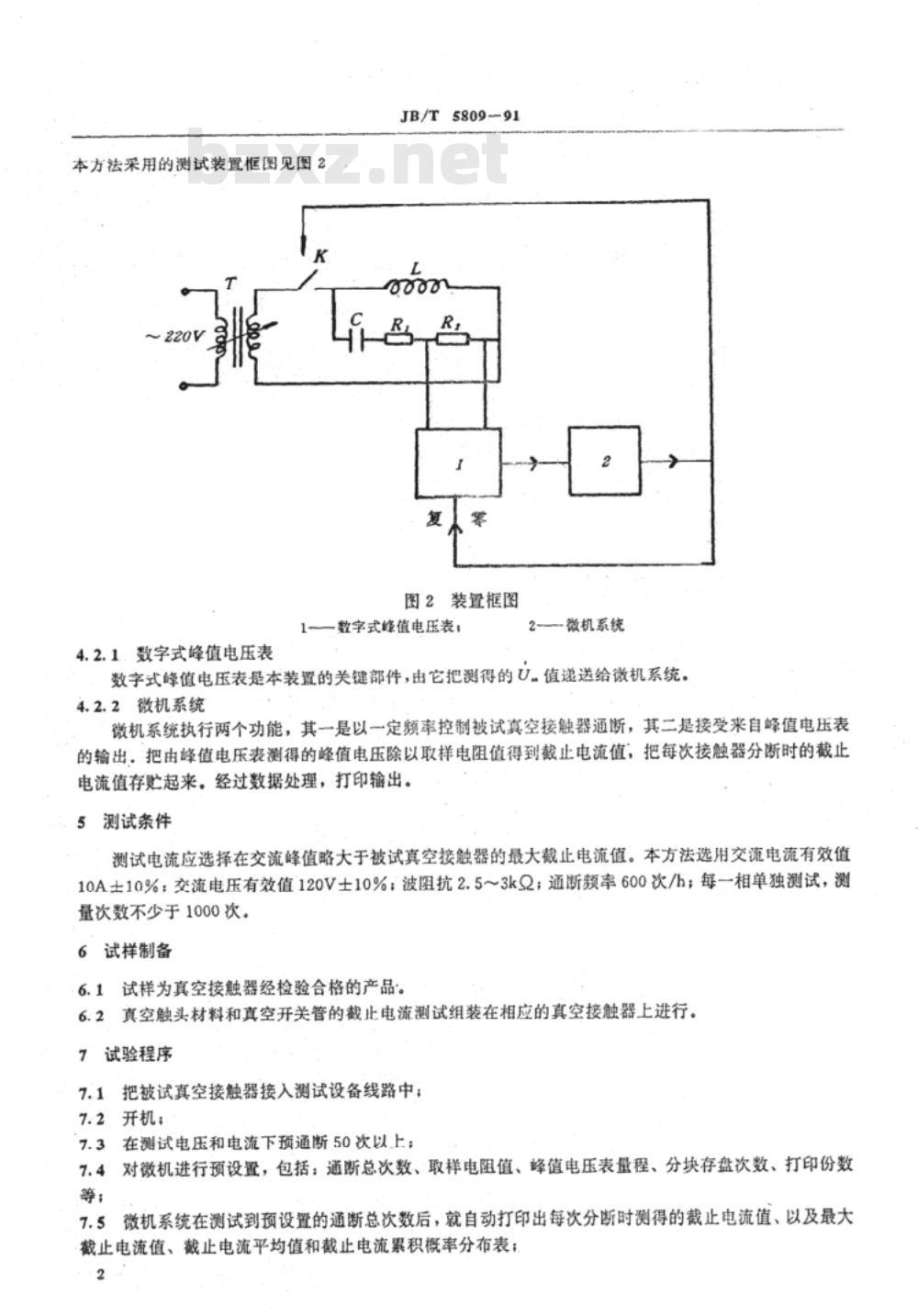

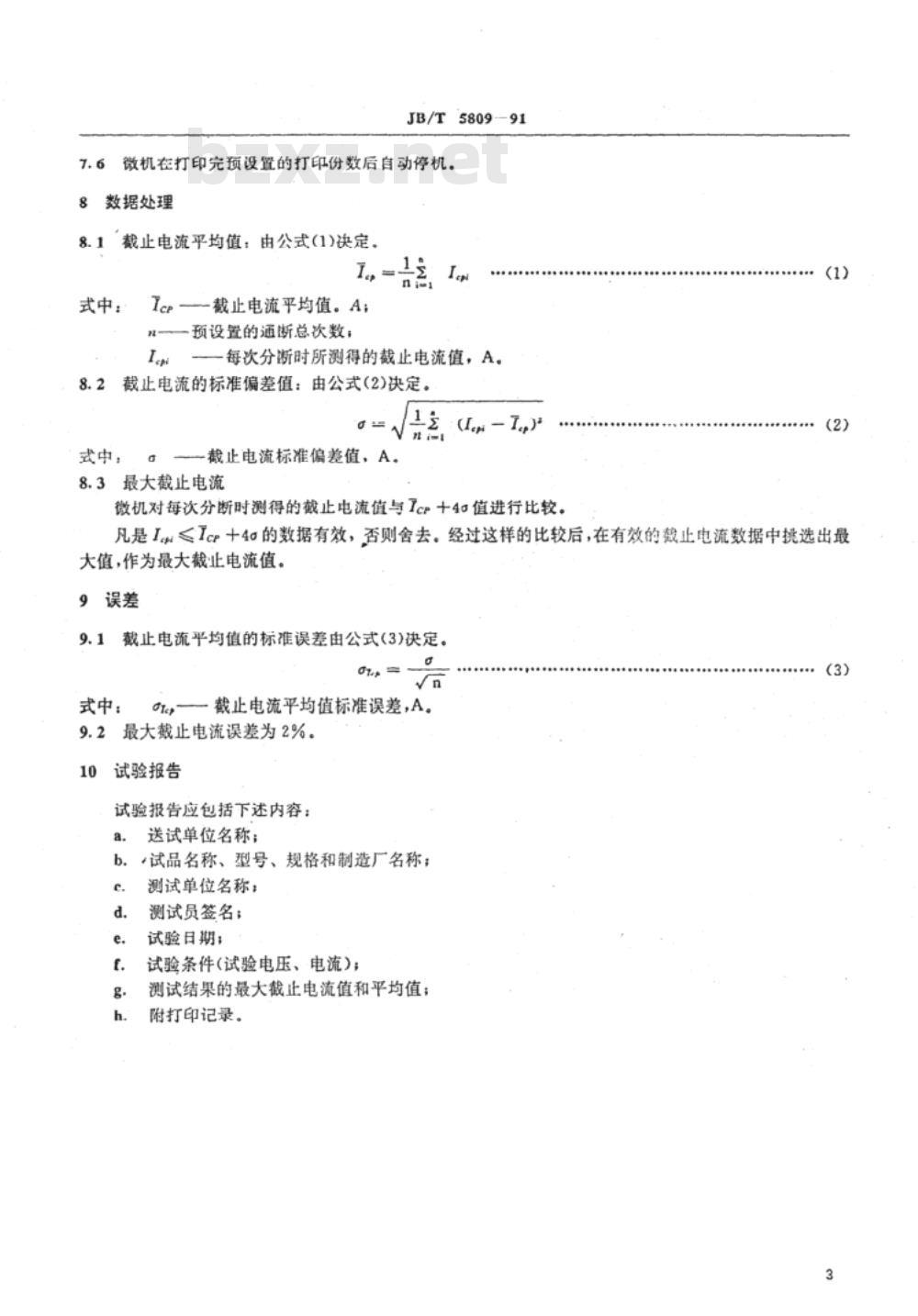

JB/T5809—91 中华人民共和国机械行业标准 真空接触器截止电流测试方法 本标准由中华人民共和国机械电子工业部于1991年10月15日发布，自1992年10月1日起实施。 1 主题内容与适用范围 本标准规定了真空接触器截止电流的测试方法。本标准适用于真空接触器截止电流的测试。 本标准也适用于接触器用的真空开关管（真空灭弧室）和真空触头材料的截止电流测试。 2 引用标准 GB 8170 数字修约规则 3 术语、代号 真空接触器截止电流：当开断交流小电流时，由于真空接触器的真空开关管触头产生的金属蒸汽不足以维持电弧，在电流尚未达到自然零点前电弧熄灭，电流突然降至零值。电弧熄灭瞬间的电流值称为真空接触器的截止电流，代号为Ic。该值一般主要取决于真空触头材料。 4 原理和装置 真空接触器的测试方法一般有直接法和间接法两种。本标准采用振荡回路峰值间接取样方式，称为峰值振荡回路法。 4.1 原理 测试装置主回路由空芯电抗器L、陶瓷电容C、限流电阻R、取样电阻Rs及被试接触器K组成，并由可调变压器供电。 当接触器K断开后，从触头间电弧熄灭瞬间开始，在L-R-Rs-C回路中产生电流阻尼振荡。通过在取样电阻Rs上测量振荡电压的最大幅值U，则Ic≈U/Rs，该值近似为截止电流。 4.2 装置 测试装置包括数字式峰值电压表和微机系统。 4.2.1 数字式峰值电压表 数字式峰值电压表为关键部件，用于测量振荡电压峰值并将数据传送至微机系统。 4.2.2 微机系统 微机系统主要功能包括： （1）按设定频率控制被试真空接触器的通断； （2）接收峰值电压数据并计算截止电流值； （3）存储每次分断的测试数据并进行统计处理，最终输出结果。 5 测试条件 测试电流应选择在交流峰值略大于被试真空接触器最大截止电流值。推荐条件如下： 交流电流有效值：10A±10%； 交流电压有效值：120V±10%； 波阻抗：2.5～3 kΩ； 通断频率：600次/h； 每相单独测试，测量次数不少于1000次。 6 试样制备 6.1 试样应为经检验合格的真空接触器产品。 6.2 真空触头材料和真空开关管的截止电流测试应安装在相应真空接触器中进行。 7 试验程序 7.1 将被试真空接触器接入测试线路； 7.2 开机； 7.3 在测试电压和电流条件下预通断不少于50次； 7.4 对微机系统进行预设，包括通断总次数、取样电阻值、峰值电压表量程、分块存盘次数及打印份数等； 7.5 当达到预设通断次数后，系统自动输出每次分断的截止电流值，以及最大值、平均值和累计概率分布表； 7.6 打印完成后自动停机。 8 数据处理 8.1 截止电流平均值 截止电流平均值由所有测量值的算术平均计算得到。 8.2 截止电流标准偏差 用于反映测量数据的离散程度。 8.3 最大截止电流 对测得的截止电流数据进行筛选：当测量值满足I≤Ic平均值+4σ时视为有效数据，否则舍去。在有效数据中选取最大值作为最大截止电流。 9 误差 9.1 截止电流平均值的标准误差根据统计方法计算。 9.2 最大截止电流测量误差为±2%。 10 试验报告 试验报告应包括以下内容： 送试单位名称； 试品名称、型号、规格及制造厂； 测试单位名称； 测试人员签名； 试验日期； 试验条件（电压、电流等）； 测试结果（最大截止电流值及平均值）； 附打印记录。 附录A（参考件） 回路中的振荡电流及误差分析 根据振荡过程推导，振荡电流表达式为： i = I0·e^{-αt}·sin(ωt - φ) 式中： i——振荡电流（A）； I0——振荡电流最大幅值（A）； α——衰减系数（1/s）； ω——振荡角速度（rad/s）； t——自电弧熄灭瞬间起的时间（s）； φ——初相位（rad）。 该公式用于分析以振荡电流近似截止电流所引入的误差。
