【机械行业标准(JB)】 船用交流起货绞车控制箱

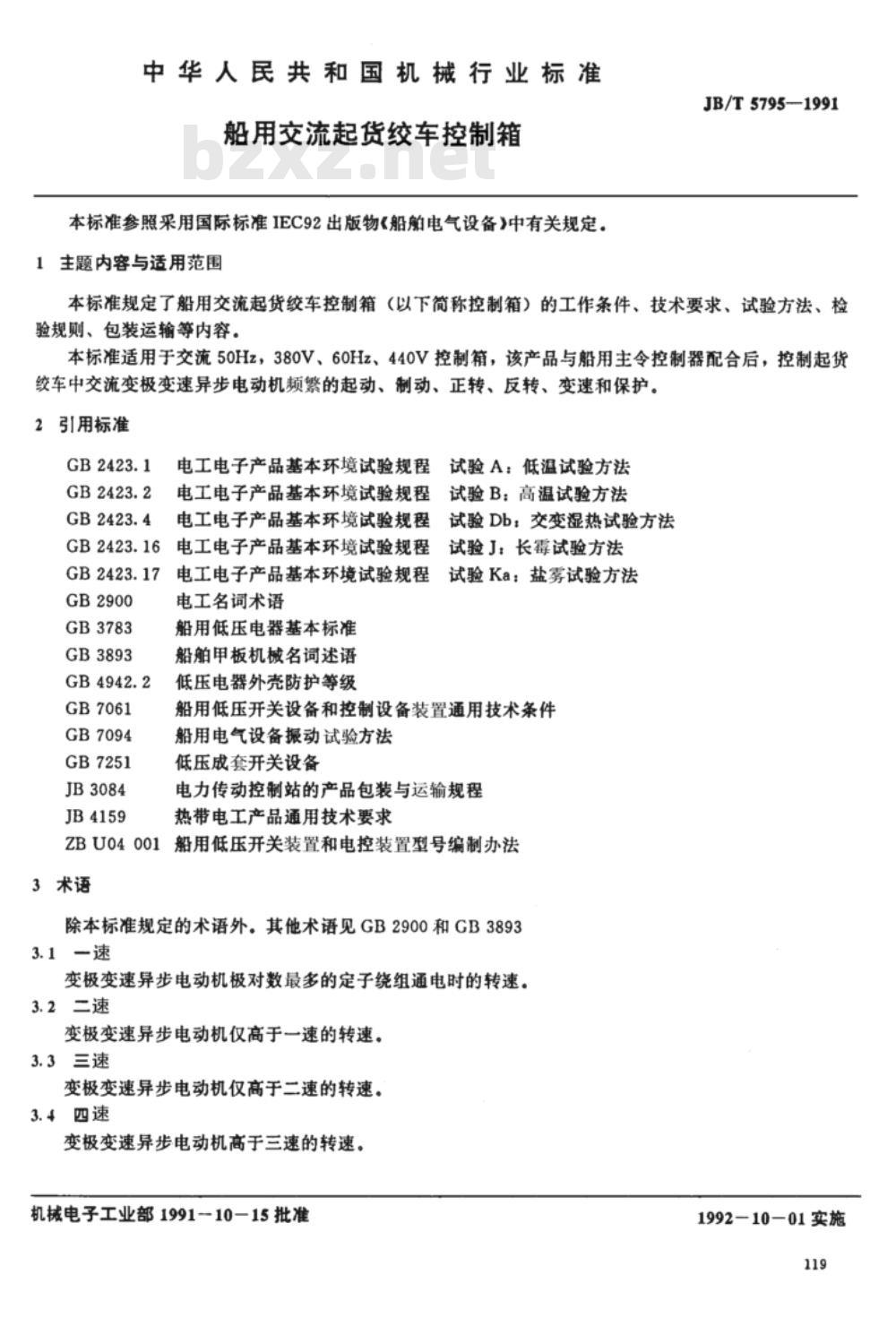

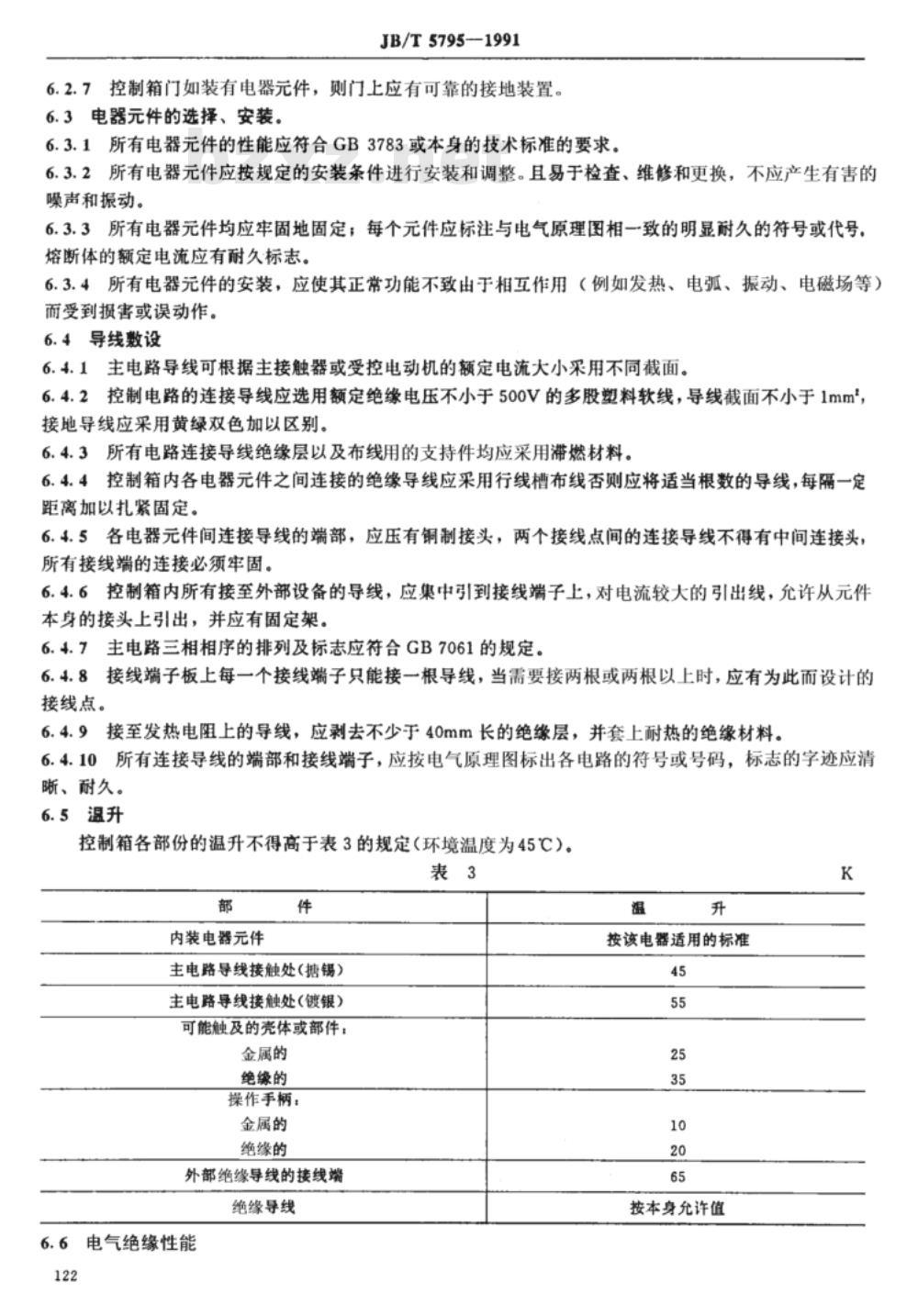

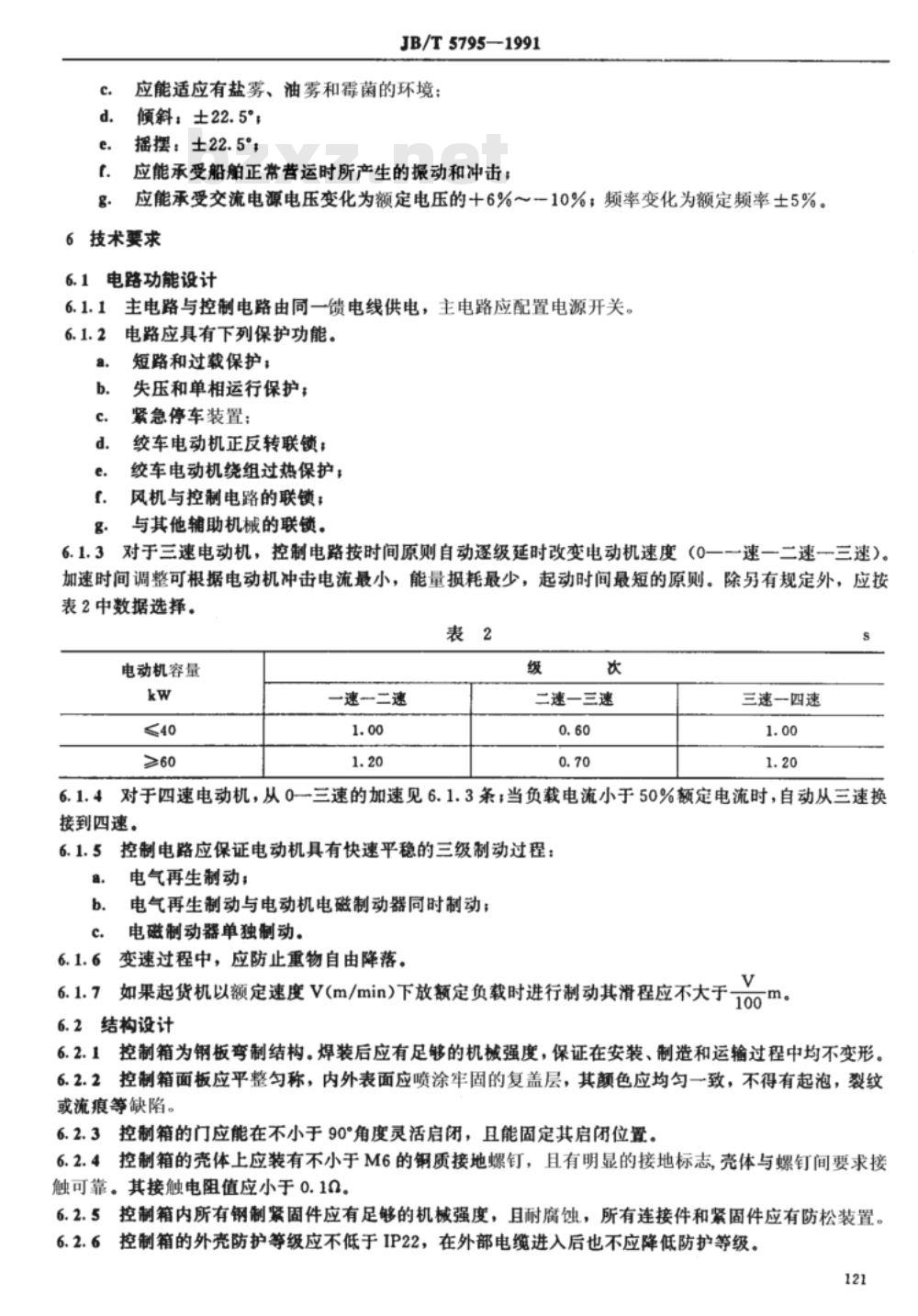

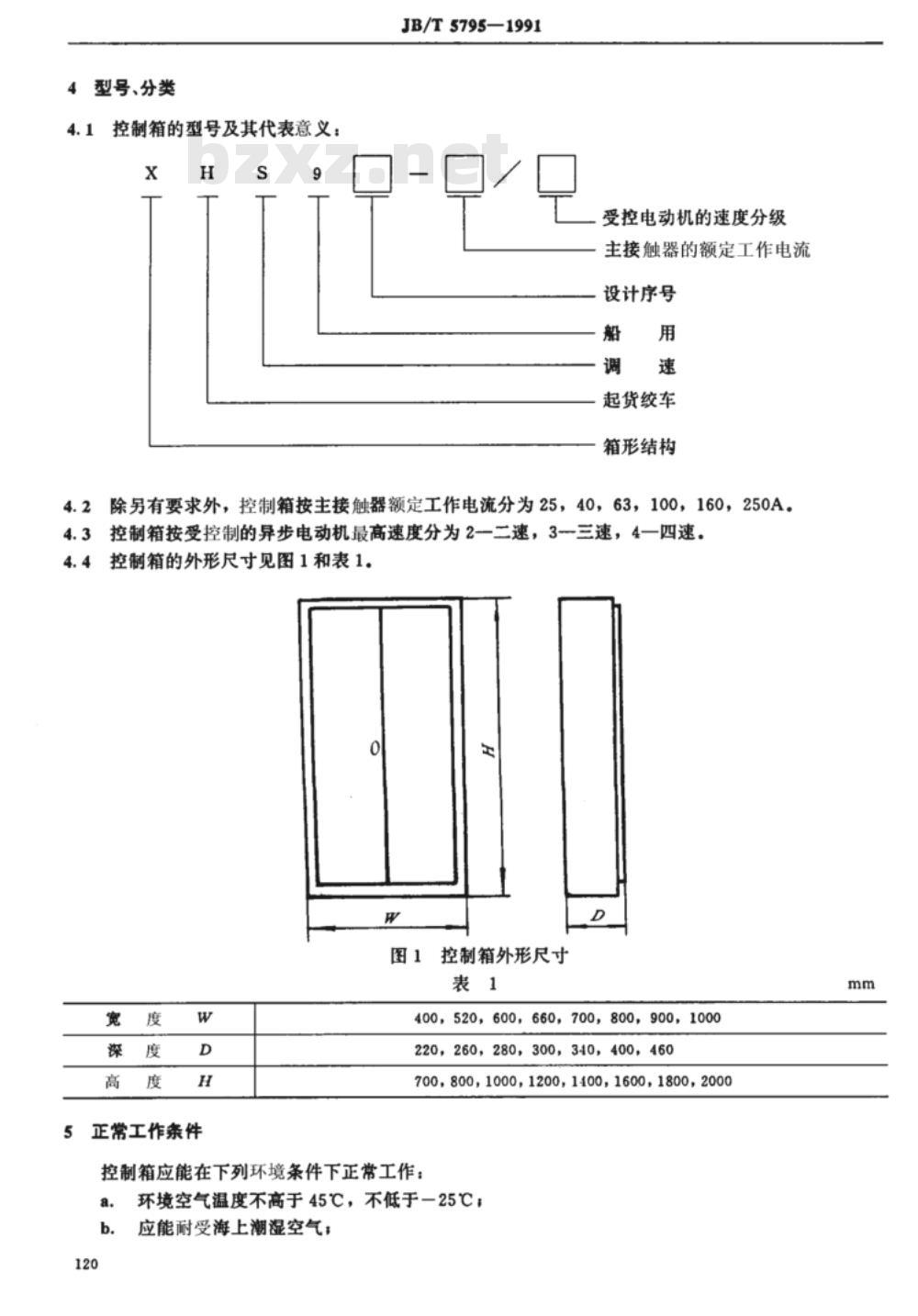

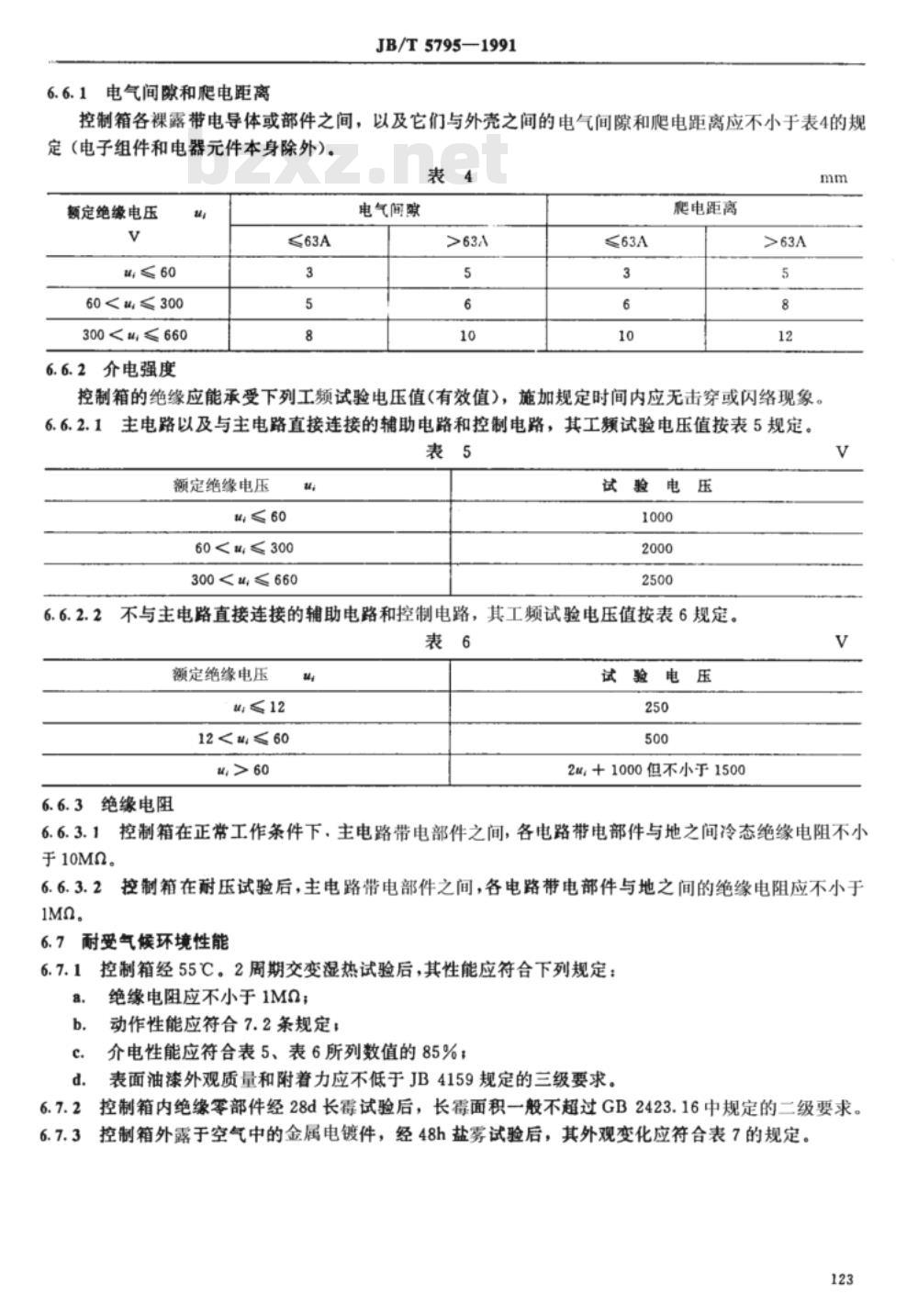

中华人民共和国机械行业标准 JB/T5795—1991 船用交流起货绞车控制箱 本标准参照采用国际标准IEC92《船舶电气设备》的有关规定。 1 范围 本标准规定了船用交流起货绞车控制箱（以下简称控制箱）的工作条件、技术要求、试验方法、检验规则以及包装运输等内容。 本标准适用于交流50Hz、380V或60Hz、440V的控制箱。该产品与船用主令控制器配合后，用于控制起货绞车中交流变极变速异步电动机的频繁起动、制动、正反转、变速及保护。 2 规范性引用文件 GB2423.1 电工电子产品基本环境试验规程 试验A：低温试验方法 GB2423.2 电工电子产品基本环境试验规程 试验B：高温试验方法 GB2423.4 电工电子产品基本环境试验规程 试验Db：交变湿热试验方法 GB2423.16 电工电子产品基本环境试验规程 试验J：长霉试验方法 GB2423.17 电工电子产品基本环境试验规程 试验Ka：盐雾试验方法 GB2900 电工名词术语 GB3783 船用低压电器基本标准 GB3893 船舶甲板机械名词术语 GB4942.2 低压电器外壳防护等级 GB7061 船用低压开关设备和控制设备装置通用技术条件 GB7094 船用电气设备振动试验方法 GB7251 低压成套开关设备 JB3084 电力传动控制装置产品包装与运输规程 JB4159 热带电工产品通用技术要求 ZBU04001 船用低压开关装置和电控装置型号编制办法 3 术语 除本标准规定的术语外，其他术语见GB2900和GB3893。 3.1 一速：变极变速异步电动机在极对数最多的定子绕组通电时的转速。 3.2 二速：高于一速的转速。 3.3 三速：高于二速的转速。 3.4 四速：高于三速的转速。 4 型号与分类 4.1 控制箱型号及其代表意义包括：箱形结构、用途（起货绞车）、调速方式、设计序号、主接触器额定工作电流以及受控电动机的速度分级等。 4.2 除另有规定外，控制箱按主接触器额定工作电流分为：25A、40A、63A、100A、160A、250A。 4.3 控制箱按受控异步电动机的最高速度分为：二速、三速、四速。 4.4 控制箱外形尺寸如下： 宽度（W）：400、520、600、660、700、800、900、1000 mm 深度（D）：220、260、280、300、340、400、460 mm 高度（H）：700、800、1000、1200、1400、1600、1800、2000 mm 5 正常工作条件 控制箱应能在下列环境条件下正常工作： （1）环境空气温度：不高于45℃，不低于-25℃； （2）能耐受海上潮湿空气； （3）适应含盐雾、油雾及霉菌的环境； （4）倾斜：±22.5°； （5）摇摆：±22.5°； （6）能承受船舶正常营运时产生的振动和冲击； （7）电源条件：电压变化为额定电压的+6%～-10%，频率变化为额定频率的±5%。 6 技术要求 6.1 电路功能设计 6.1.1 主电路与控制电路应由同一馈电线供电，主电路应配置电源开关。 6.1.2 电路应具有以下保护功能： （1）短路和过载保护； （2）失压和单相运行保护； （3）紧急停车装置； （4）电动机正反转联锁； （5）电动机绕组过热保护； （6）风机与控制电路联锁； （7）与其他辅助机械联锁。 6.1.3 对于三速电动机，控制电路应按时间原则自动逐级延时改变电动机速度（0→一速→二速→三速）。加速时间应根据电动机冲击电流最小、能量损耗最少、起动时间最短的原则进行调整。一般可按下列数据选取： 当电动机容量≤40kW时，一速至二速为1.00s，二速至三速为0.60s； 当电动机容量＞60kW时，一速至二速为1.20s，二速至三速为0.70s。 6.1.4 对于四速电动机，从0至三速的加速过程按6.1.3执行；当负载电流小于额定电流的50%时，应自动由三速转换至四速。 6.1.5 控制电路应保证电动机具有快速平稳的三级制动过程： （1）电气再生制动； （2）电气再生制动与电磁制动器联合制动； （3）电磁制动器单独制动。 6.1.6 在变速过程中，应防止重物自由下落。 6.1.7 当起货机以额定速度下放额定负载并进行制动时，其滑行距离不应大于100m。 6.2 结构设计 6.2.1 控制箱采用钢结构（原文未完）。
