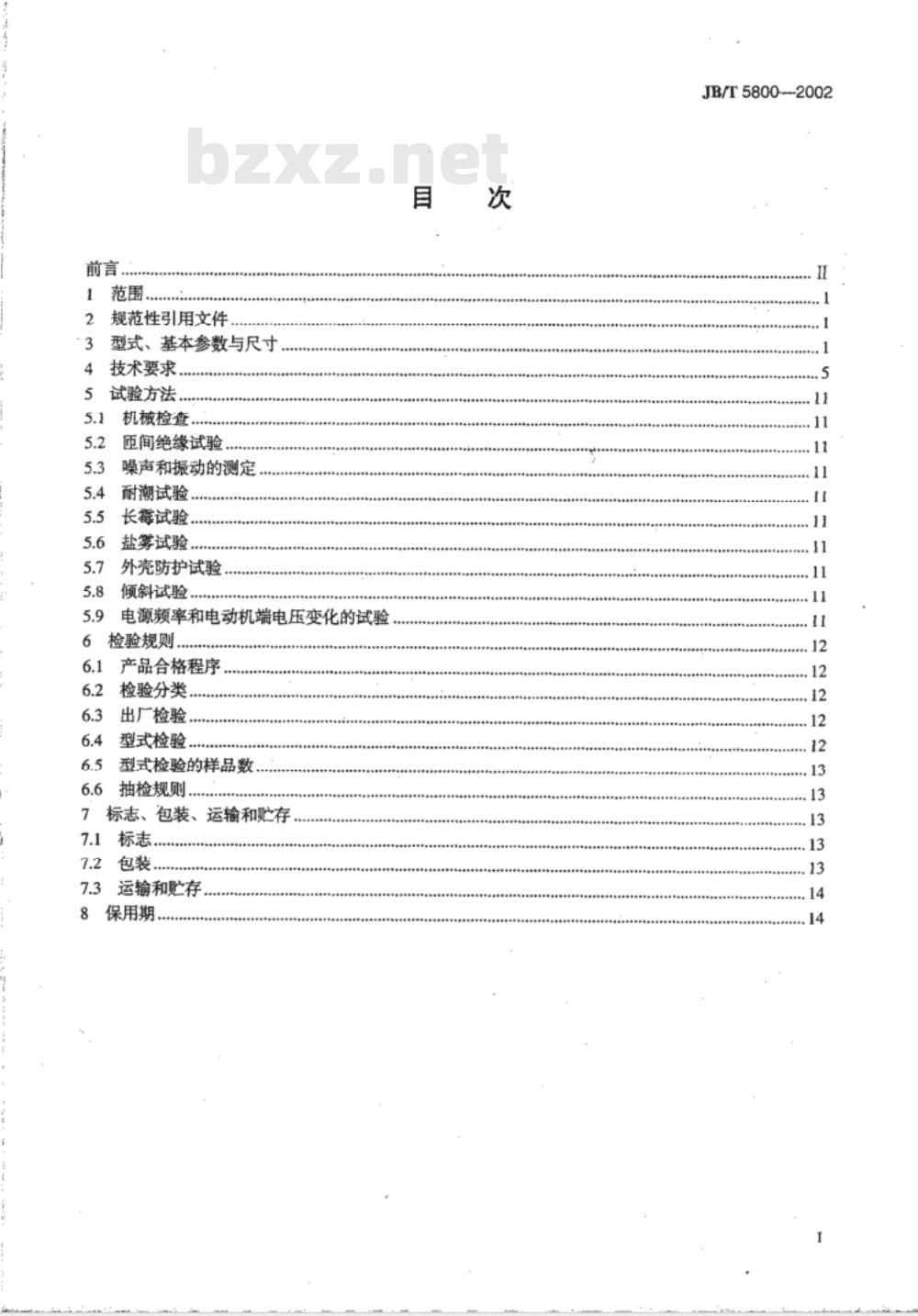

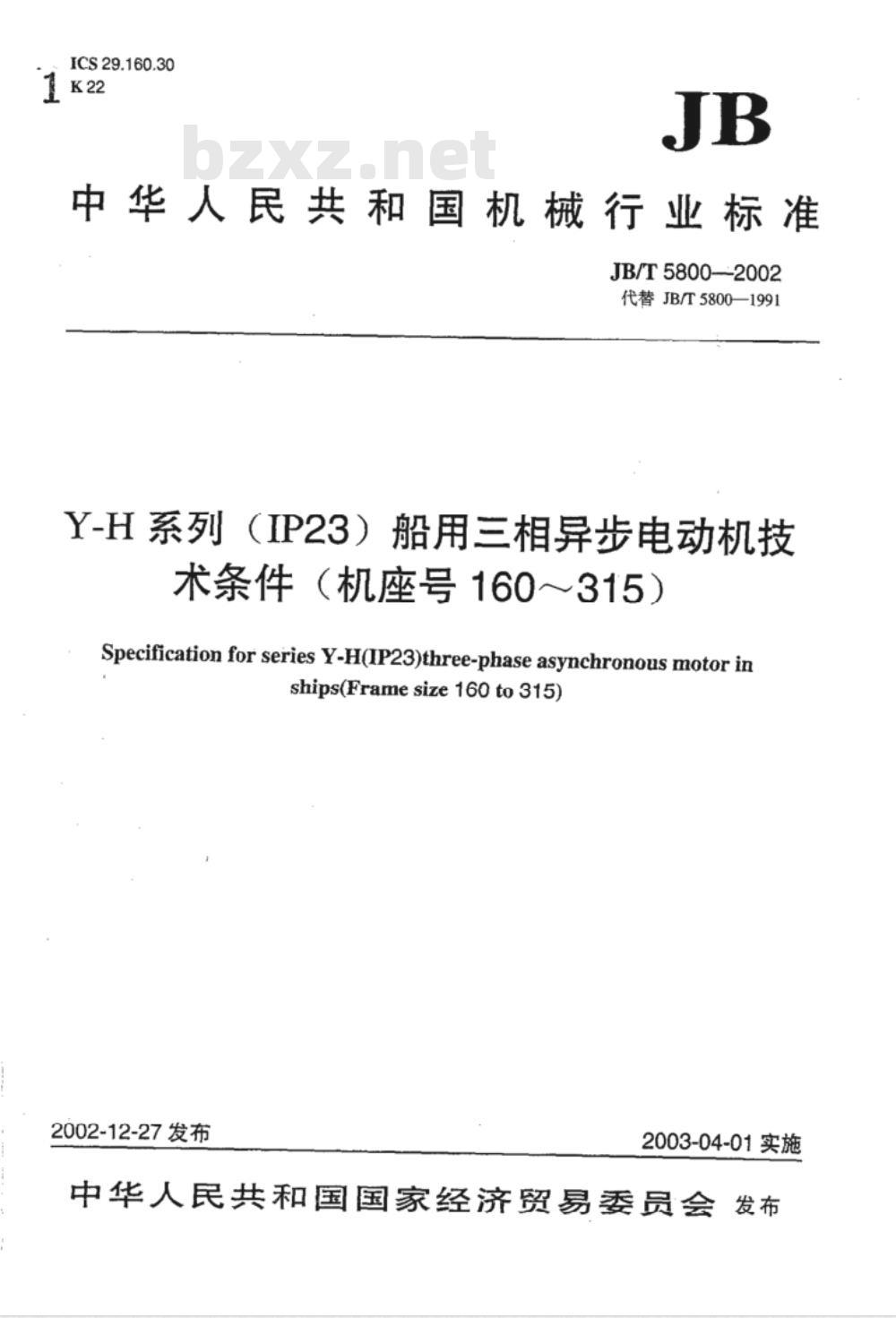

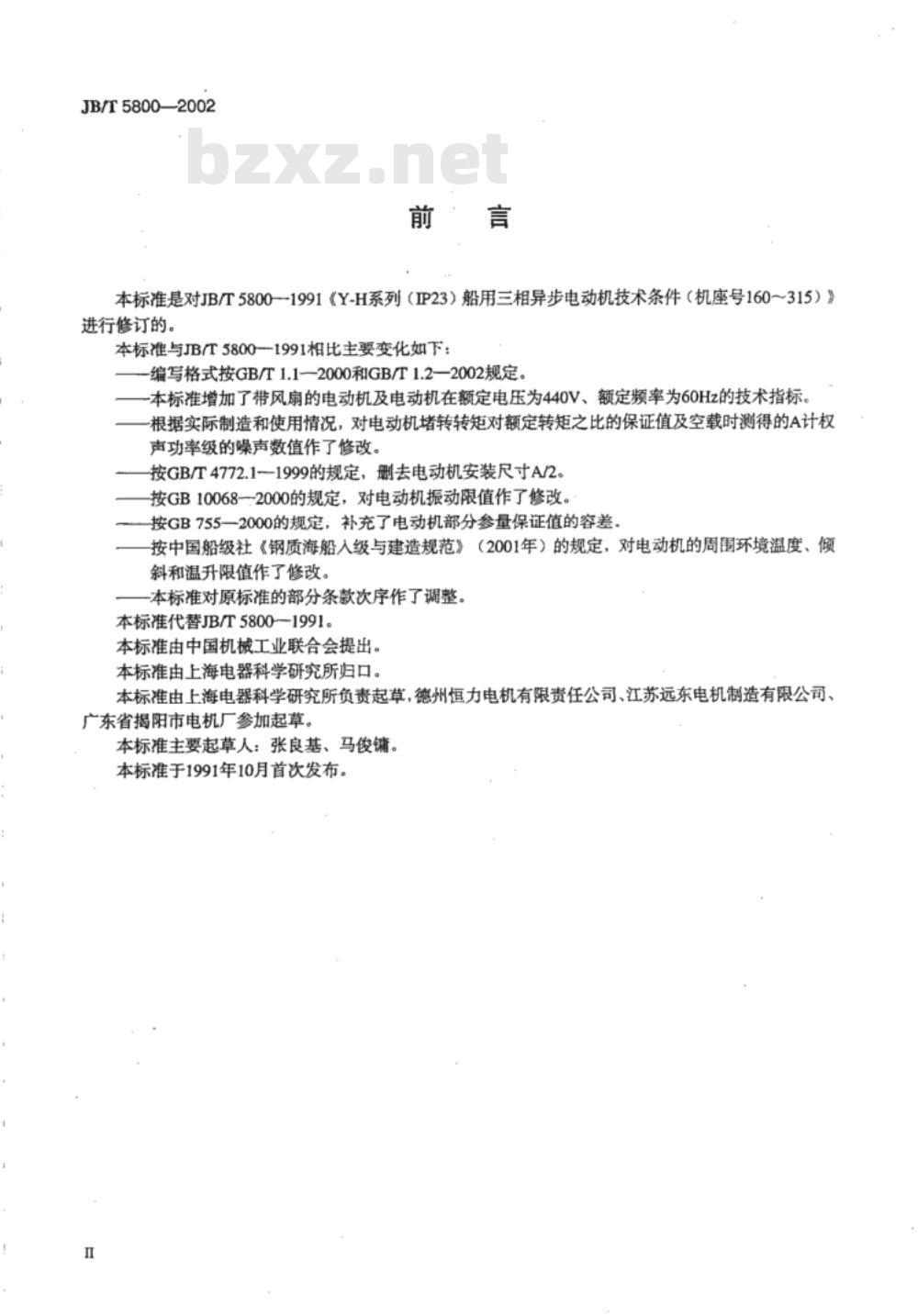

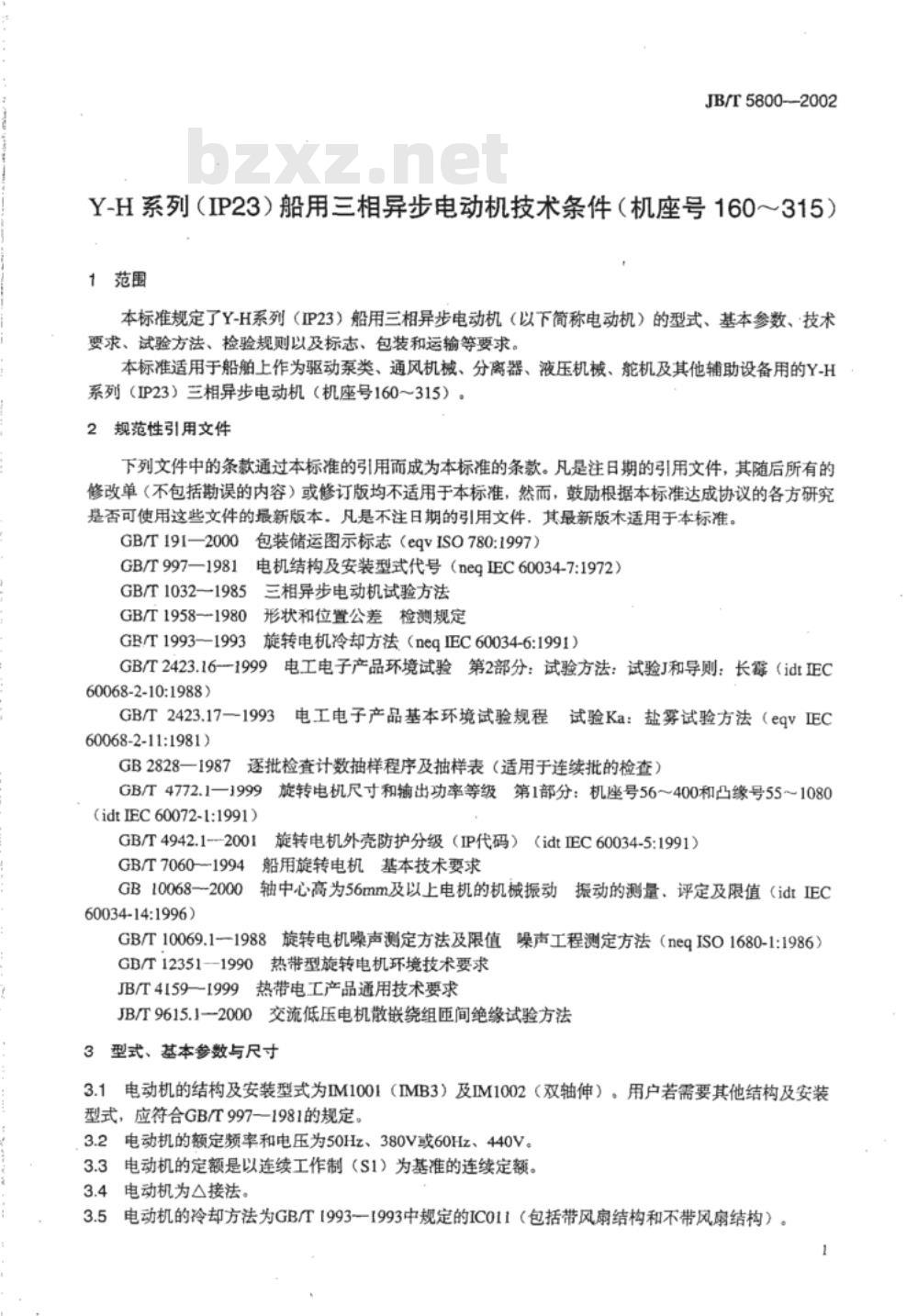

中华人民共和国机械行业标准 JB/T5800—2002 代替JB/T5800—1991 Y-H系列（IP23）船用三相异步电动机技术条件（机座号160～315） 2002-12-27发布 2003-04-01实施 前言 本标准是对JB/T5800—1991《Y-H系列（IP23）船用三相异步电动机技术条件（机座号160～315）》的修订。 与原标准相比，主要变化如下： （1）编写格式按GB/T1.1-2000和GB/T1.2—2002规定； （2）增加了带风扇电动机及额定电压为440V、频率为60Hz的技术指标； （3）对堵转转矩与额定转矩之比的保证值及空载噪声指标进行了修改； （4）按GB/T4772.1—1999规定，删除安装尺寸A/2； （5）按GB10068—2000规定，修改振动限值； （6）按GB755—2000规定，补充部分参数容差； （7）按中国船级社《钢质海船入级与建造规范》（2001年）规定，修改环境温度、倾斜及温升限值。 本标准由中国机械工业联合会提出，由上海电器科学研究所归口。 1 范围 本标准规定了Y-H系列（IP23）船用三相异步电动机（以下简称电动机）的型式、基本参数、技术要求、试验方法、检验规则以及标志、包装和运输等要求。 本标准适用于船舶上驱动泵类、通风设备、分离器、液压机械、舵机及其他辅助设备用的Y-H系列（IP23）三相异步电动机（机座号160～315）。 2 规范性引用文件 下列文件中的条款通过本标准引用而成为本标准的条款。凡注日期的引用文件，其后续修改单或修订版不适用于本标准；凡不注日期的引用文件，其最新版本适用于本标准。 GB/T191—2000 包装储运图示标志（等效ISO780:1997） GB/T997—1981 电机结构及安装型式代号（参照IEC60034-7:1972） GB/T1032—1985 三相异步电动机试验方法 GB/T1958—1980 形状和位置公差检测规定 GB/T1993—1993 旋转电机冷却方法（参照IEC60034-6:1991） GB/T2423.16—1999 电工电子产品环境试验 试验J：长霉试验方法 GB/T2423.17—1993 电工电子产品环境试验 试验Ka：盐雾试验方法 GB2828—1987 逐批检查计数抽样程序及抽样表 GB/T4772.1—1999 旋转电机尺寸和输出功率等级（机座号56～400） GB/T4942.1—2001 旋转电机外壳防护等级（IP代码） GB/T7060—1994 船用电机基本技术要求 （以下章节目录结构整理） 3 型式、基本参数与尺寸 4 技术要求 5 试验方法 5.1 机械检查 5.2 匝间绝缘试验 5.3 噪声和振动测定 5.4 耐潮试验 5.5 长霉试验 5.6 盐雾试验 5.7 外壳防护试验 5.8 倾斜试验 5.9 电源频率和电压变化试验 6 检验规则 6.1 产品合格程序 6.2 检验分类 6.3 出厂检验 6.4 型式检验 6.5 型式检验样品数量 6.6 抽检规则 7 标志、包装、运输与贮存 7.1 标志 7.2 包装 7.3 运输与贮存 8 保用期
