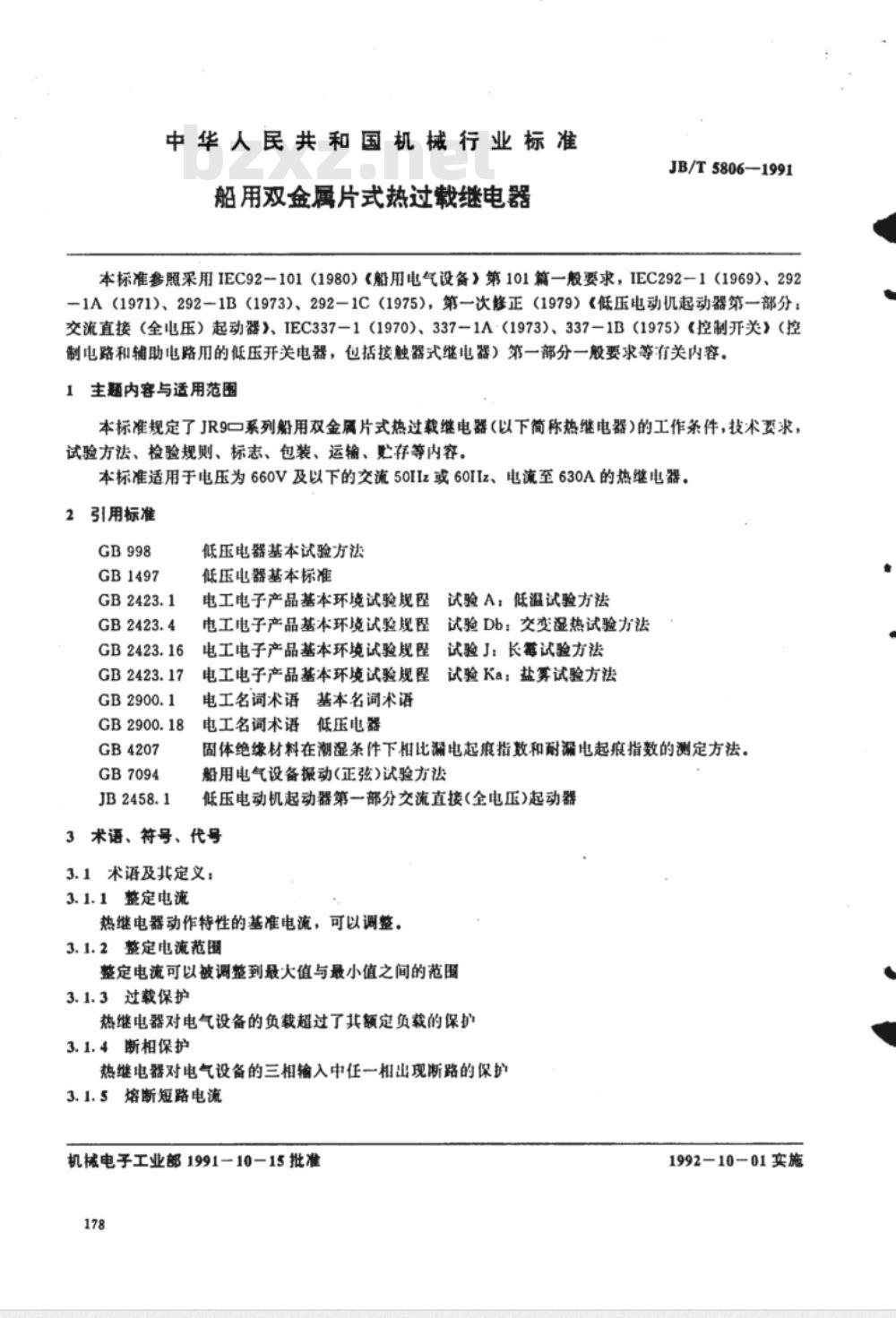

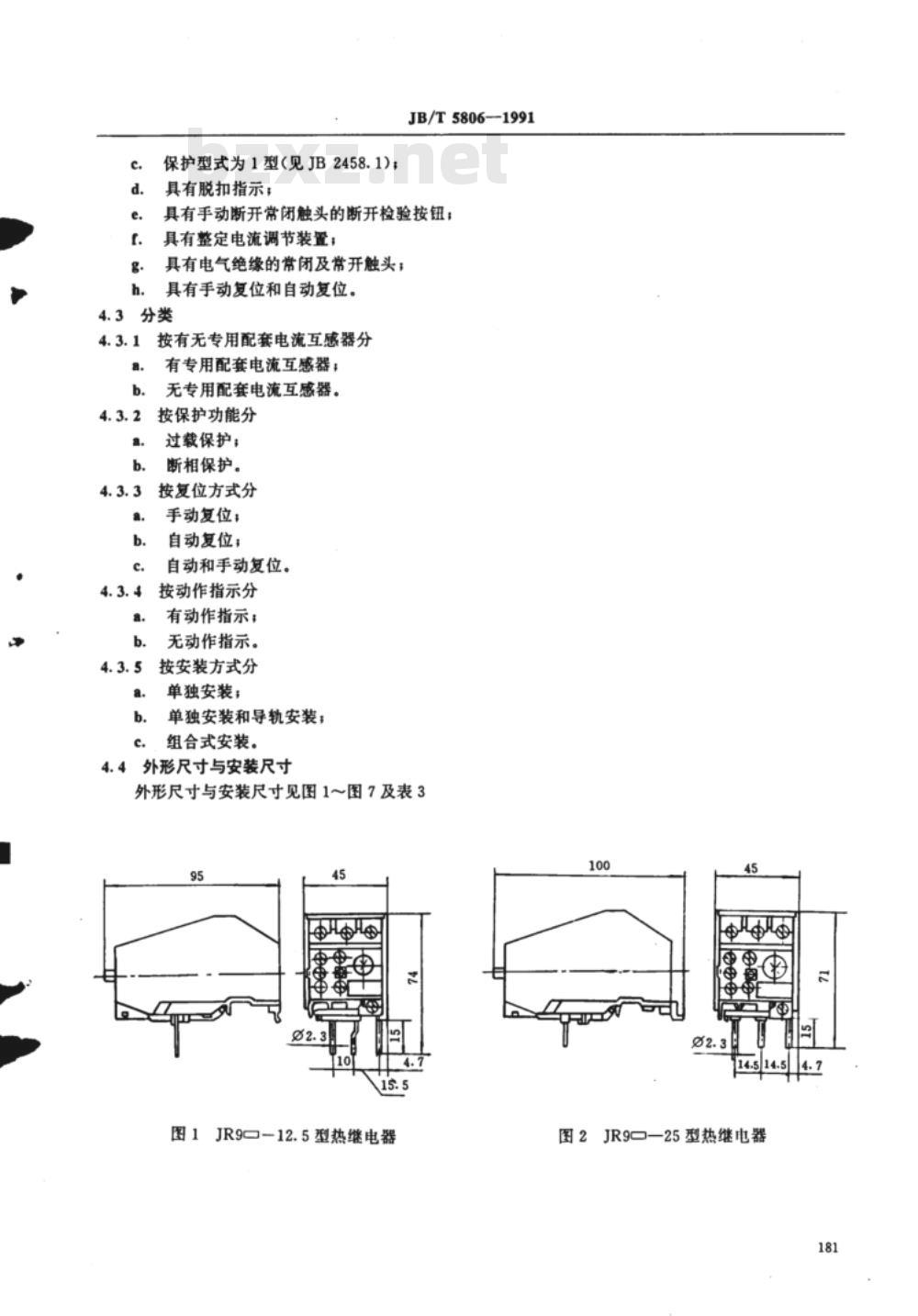

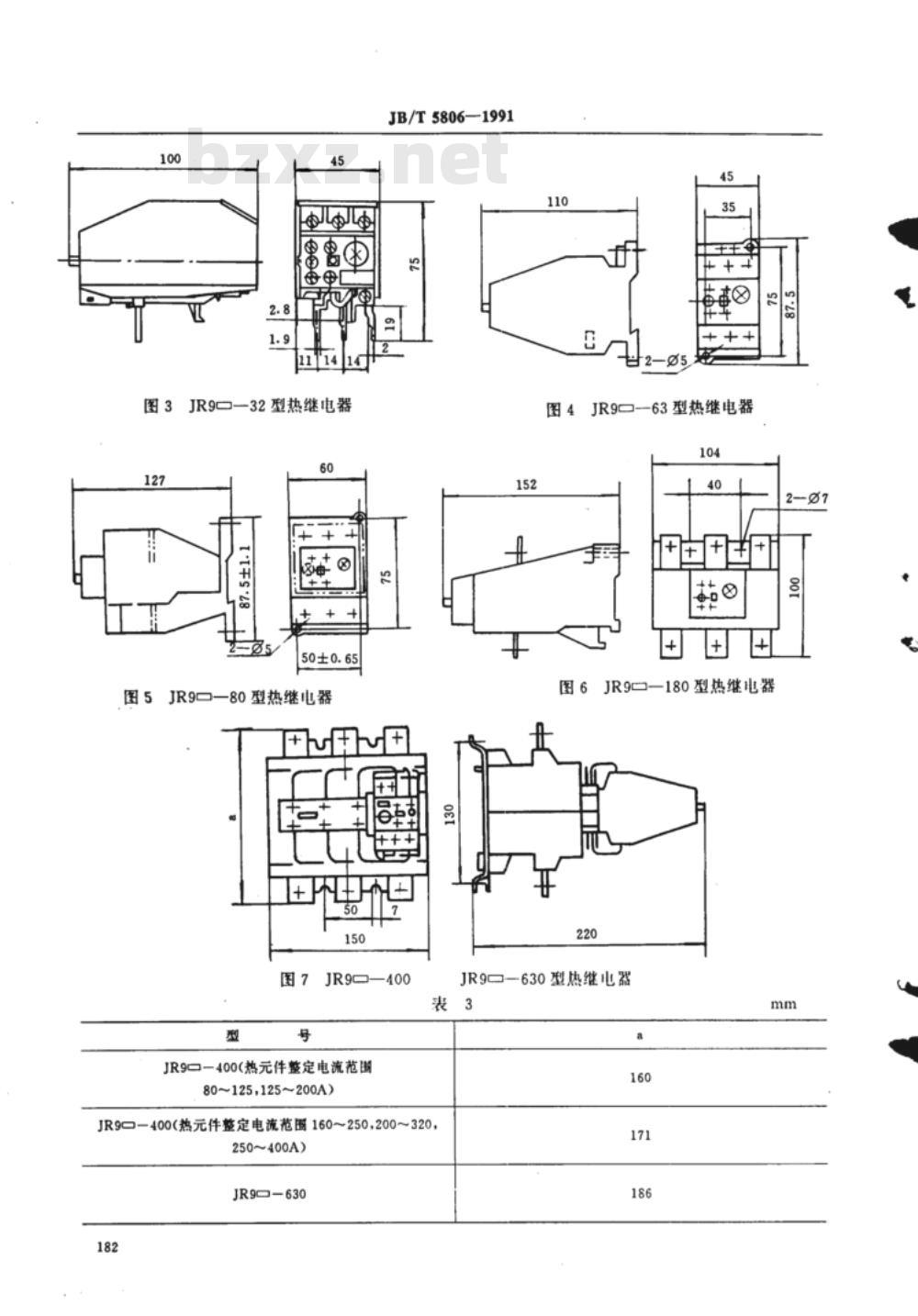

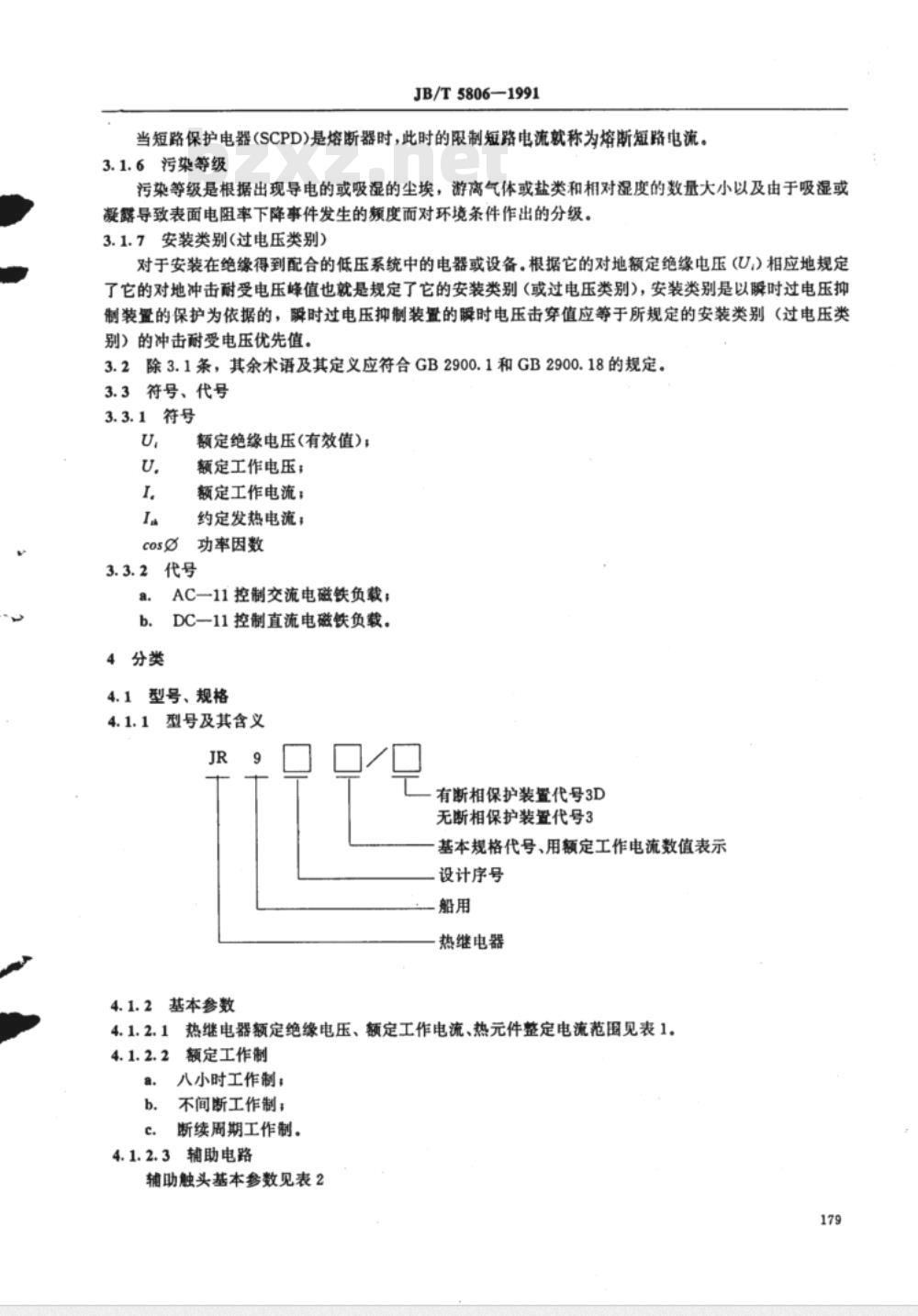

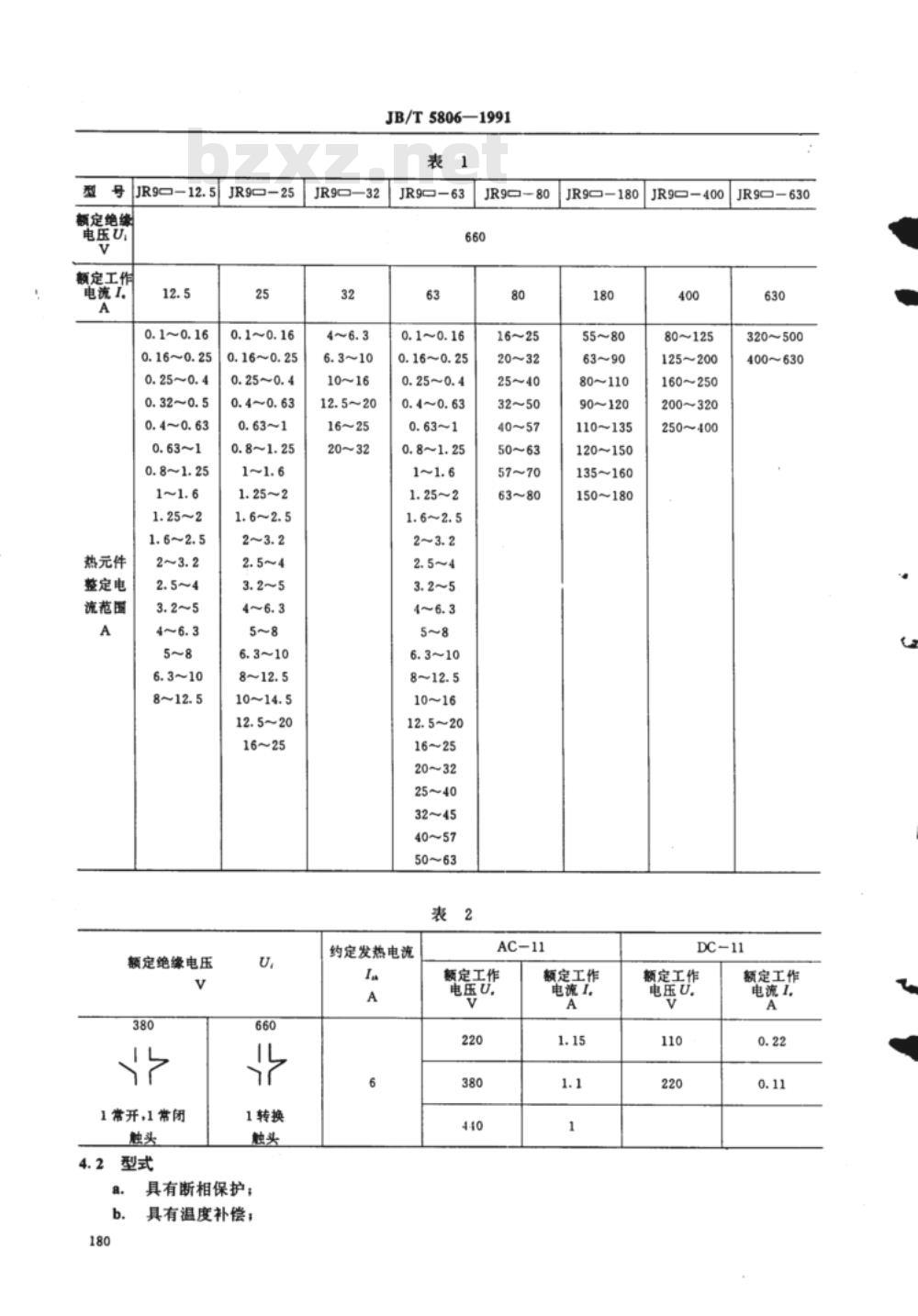

中华人民共和国机械行业标准 JB/T5806—1991 船用双金属片式热过载继电器 本标准参照采用IEC92-101《船用电气设备 一般要求》及IEC292、IEC337等有关低压电动机起动器和控制开关标准。 1 范围 本标准规定了JR9系列船用双金属片式热过载继电器（以下简称热继电器）的工作条件、技术要求、试验方法、检验规则以及标志、包装、运输和贮存等内容。 本标准适用于交流50Hz或60Hz、电压660V及以下、电流至630A的热继电器。 2 规范性引用文件 GB998 名词术语 GB1497 低压电器基本试验方法 GB2423.1 电工电子产品基本环境试验规程 试验A：低温试验方法 GB2423.4 电工电子产品基本环境试验规程 试验Db：交变湿热试验方法 GB2423.16 电工电子产品基本环境试验规程 试验J：长霉试验方法 GB2423.17 电工电子产品基本环境试验规程 试验Ka：盐雾试验方法 GB2900.1 电工名词术语 基本名词术语 GB2900.18 电工名词术语 低压电器 GB4207 固体绝缘材料耐漏电起痕指数测定方法 GB7094 船用电气设备振动试验方法 JB2458.1 低压电动机起动器 第一部分 交流直接起动器 3 术语、符号与代号 3.1 术语及定义 3.1.1 整定电流：热继电器动作特性的基准电流，可调节。 3.1.2 整定电流范围：整定电流可调节的最大值与最小值之间的范围。 3.1.3 过载保护：当负载超过额定值时，热继电器对设备实施的保护。 3.1.4 断相保护：当三相输入中任一相断路时的保护功能。 3.1.5 熔断短路电流：当短路保护电器为熔断器时，其限制的短路电流。 3.1.6 污染等级：根据环境中导电尘埃、气体、盐类及湿度等因素对绝缘性能影响程度的分级。 3.1.7 安装类别（过电压类别）：根据设备对地额定绝缘电压确定的冲击耐受电压等级。 3.2 除上述术语外，其余术语应符合GB2900.1和GB2900.18规定。 3.3 符号与代号 3.3.1 符号 U：额定绝缘电压（有效值）； u：额定工作电压； I：额定工作电流； Ia：约定发热电流； cosφ：功率因数。 3.3.2 代号 AC-11：控制交流电磁铁负载； DC-11：控制直流电磁铁负载。 4 分类 4.1 型号与规格 4.1.1 型号及含义 JR9系列热继电器型号组成如下： JR表示热继电器； 9表示设计序号； 规格代号用额定工作电流表示； 3表示无断相保护，3D表示带断相保护； H表示船用。 4.1.2 基本参数 （1）额定绝缘电压、额定工作电流及整定电流范围按规定表执行； （2）额定工作制包括：8小时工作制、连续工作制及断续周期工作制； （3）辅助电路触头一般为1常开、1常闭。 示例： JR9-12.5型：额定电流12.5A，整定电流范围包括0.1～12.5A分级范围； JR9-25型：额定电流25A，对应多档整定电流范围。 辅助电路额定绝缘电压一般为380V。 4.2 型式 热继电器按结构及功能分为不同型式（原文未完）。
