【机械行业标准(JB)】 封闭型电热塞 技术条件

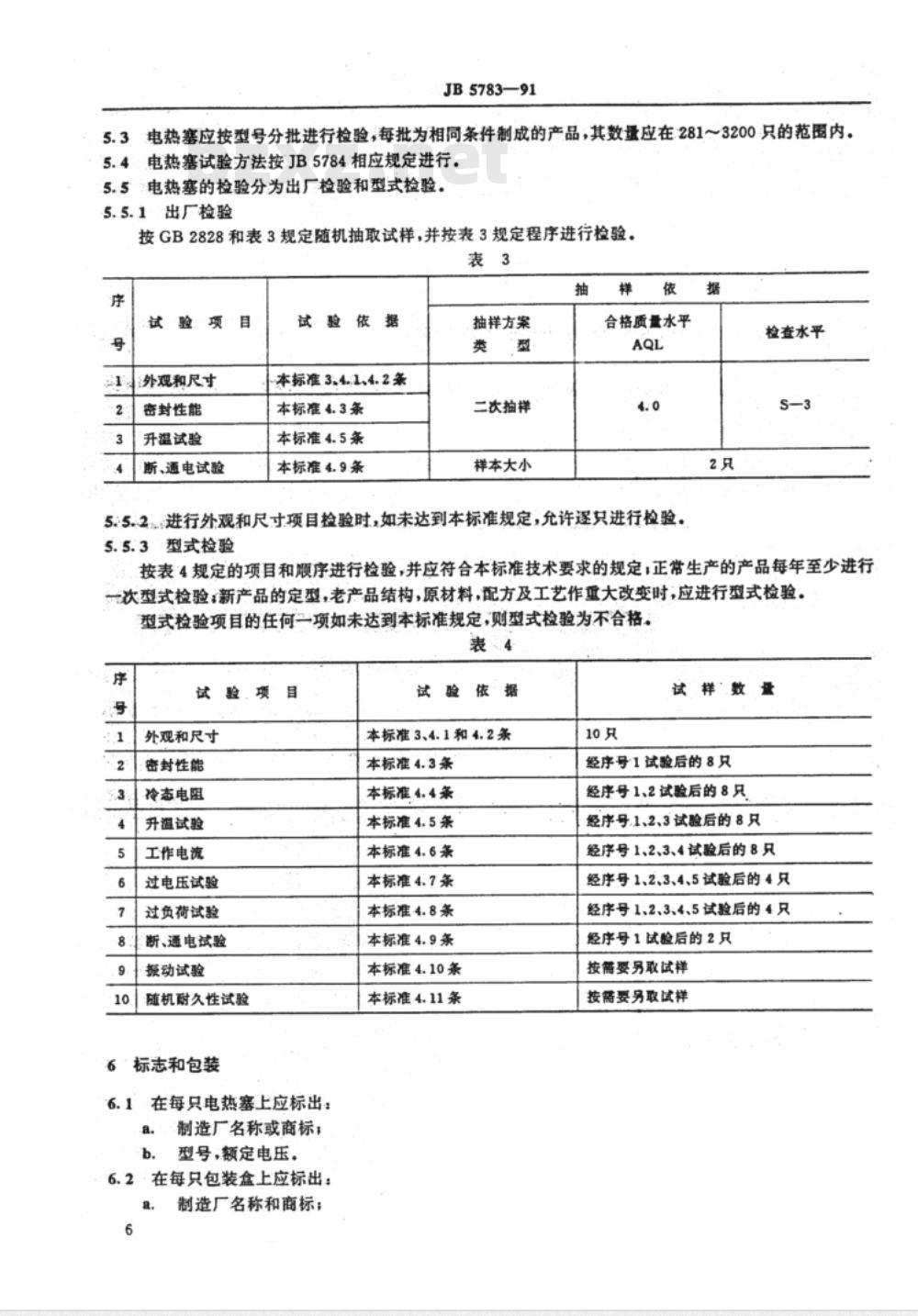

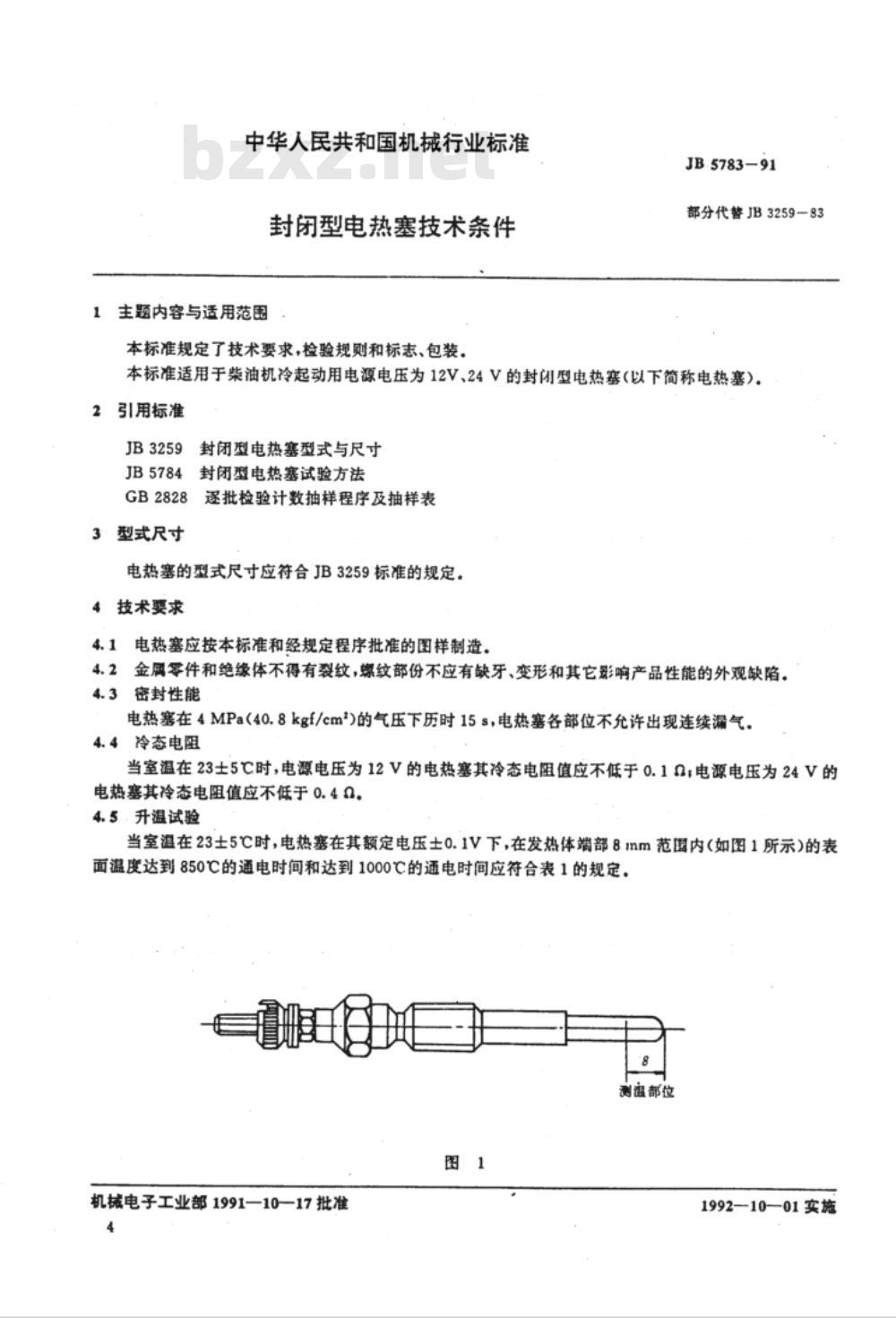

中华人民共和国机械行业标准 JB5783-91 封闭型电热塞技术条件 1 主题内容与适用范围 本标准规定了封闭型电热塞的技术要求、检验规则以及标志和包装要求。本标准适用于柴油机冷起动用电源电压为12V、24V的封闭型电热塞（以下简称电热塞）。本标准部分代替JB3259-83。 2 引用标准 JB3259 封闭型电热塞型式与尺寸 JB5784 封闭型电热塞试验方法 GB2828 逐批检验计数抽样程序及抽样表 3 型式与尺寸 电热塞的型式与尺寸应符合JB3259标准的规定。 4 技术要求 4.1 一般要求 电热塞应按本标准及经规定程序批准的图样制造。 4.2 外观质量 金属零件和绝缘体不得有裂纹，螺纹部分不应有缺牙、变形及其他影响性能的缺陷。 4.3 密封性能 在4MPa气压下保持15s，各部位不得出现连续漏气现象。 4.4 冷态电阻 在环境温度23±5℃条件下： 12V电热塞冷态电阻不低于0.1Ω； 24V电热塞冷态电阻不低于0.4Ω。 4.5 升温试验 在环境温度23±5℃、额定电压±0.1V条件下，发热体端部8mm范围内表面温度达到规定值的时间应符合要求： 快速型电热塞达到850℃时间不大于10s； 普通型电热塞（12V）达到850℃时间不大于20s； 普通型电热塞（24V）达到850℃时间不大于40s； 达到1000℃的时间分别不大于30s和60s。 4.6 工作电流 电热塞在额定电压±0.1V条件下，其工作电流应符合规定要求。 4.7 过电压试验 在额定电压125%的条件下通电15s后，电热塞仍应满足升温试验和工作电流的要求。 4.8 过负荷试验 分别在额定电压、110%额定电压和115%额定电压条件下，各通电2min，试验后电热塞仍应符合相关技术要求。 4.9 断、通电试验 在额定电压提高10%的条件下进行循环试验： 12V快速型：通电15s，断电15s； 12V普通型：通电25s，断电25s； 24V普通型：通电50s，断电50s； 循环次数由供需双方商定，试验后产品不得出现异常。 4.10 振动试验 振动试验要求由供需双方商定。 4.11 耐久性试验 耐久性试验要求根据发动机型式由供需双方商定。 5 检验规则 5.1 产品应经制造厂检验合格后方可出厂，并附有质量合格证。 5.2 用户有权按本标准规定进行验收检验。 5.3 产品按型号分批检验，每批数量为281～3200只。 5.4 试验方法按JB5784规定执行。 5.5 检验分类 分为出厂检验和型式检验。 5.5.1 出厂检验 按GB2828规定进行抽样检验，主要项目包括： 外观和尺寸、密封性能、升温试验、断通电试验。 5.5.2 外观和尺寸检验 如不符合规定，允许逐只检验。 5.5.3 型式检验 按规定项目进行，包括：外观和尺寸、密封性能、冷态电阻、升温试验、工作电流、过电压试验、过负荷试验、断通电试验、振动试验和耐久性试验。 正常生产产品每年至少进行一次型式检验；新产品定型或产品结构、材料、工艺有重大改变时必须进行型式检验。 6 标志和包装 6.1 产品标志 每只电热塞应标明：制造厂名称或商标、型号及额定电压。 6.2 包装标志 每个包装盒应标明产品的基本信息及相关标识。
