【机械行业标准(JB)】 电机用刷握尺寸

JB5779—91

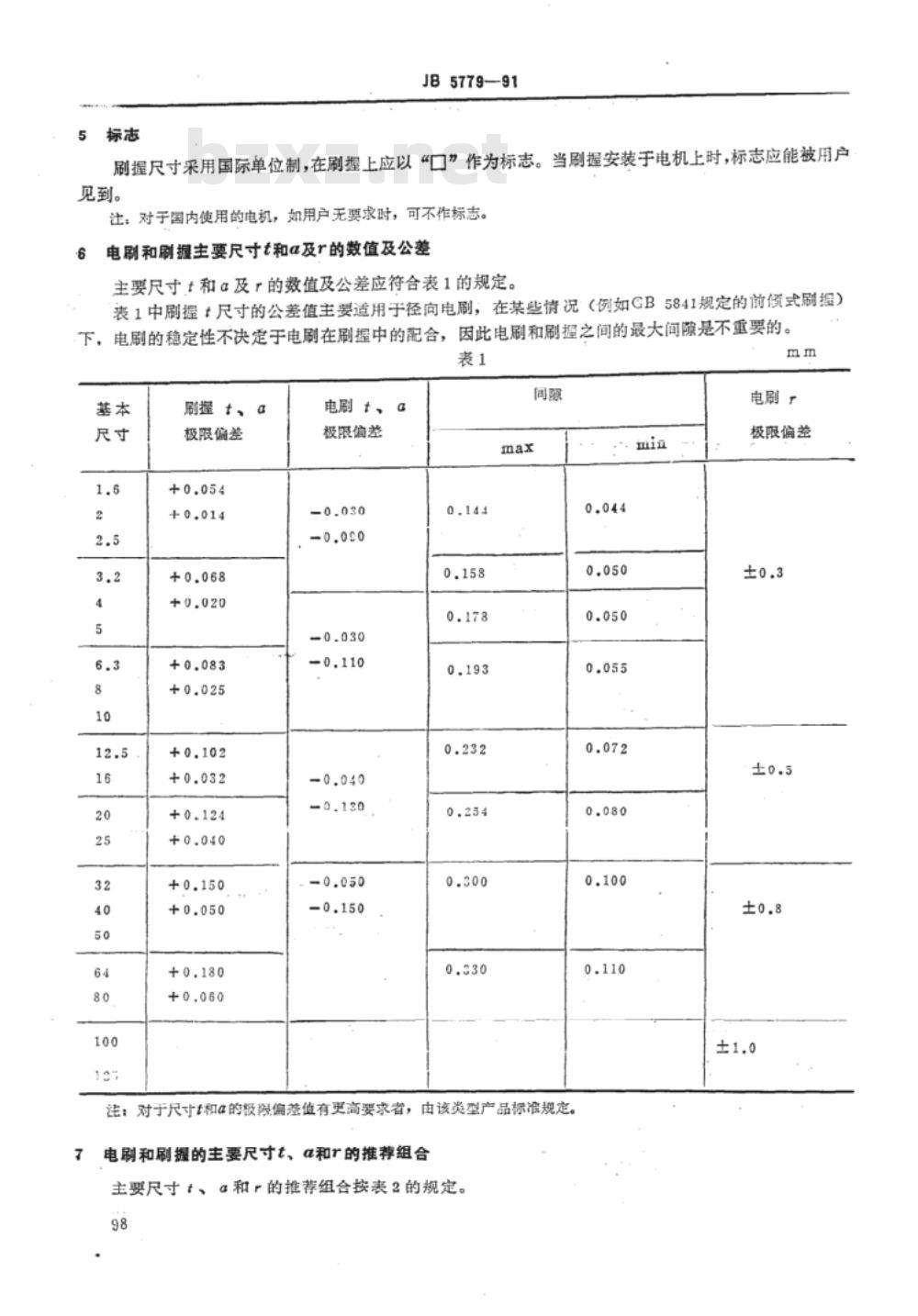

刷握尺寸采用国际单位制，在刷握上应以“口”作为标志。当刷握安装于电机上时，标志应能被用户见到。
注：对于国内使用的电机，如用户无要求时，可不作标志。6
电剧和刷握主要尺寸t和a及r的数值及公差主要尺寸t和α及「的数值及公差应符合表1的规定。表1中刷握+尺寸的公差值主要适用于径向电刷，在某些情况（例如GB5841规定的前倾式刷握）下，电刷剧的稳定性不决定于电刷在刷握中的配合，因此电刷和刷握之间的最大间是不重要的。mm
刷握t、
极限偷差
电剧t、
极限偏差

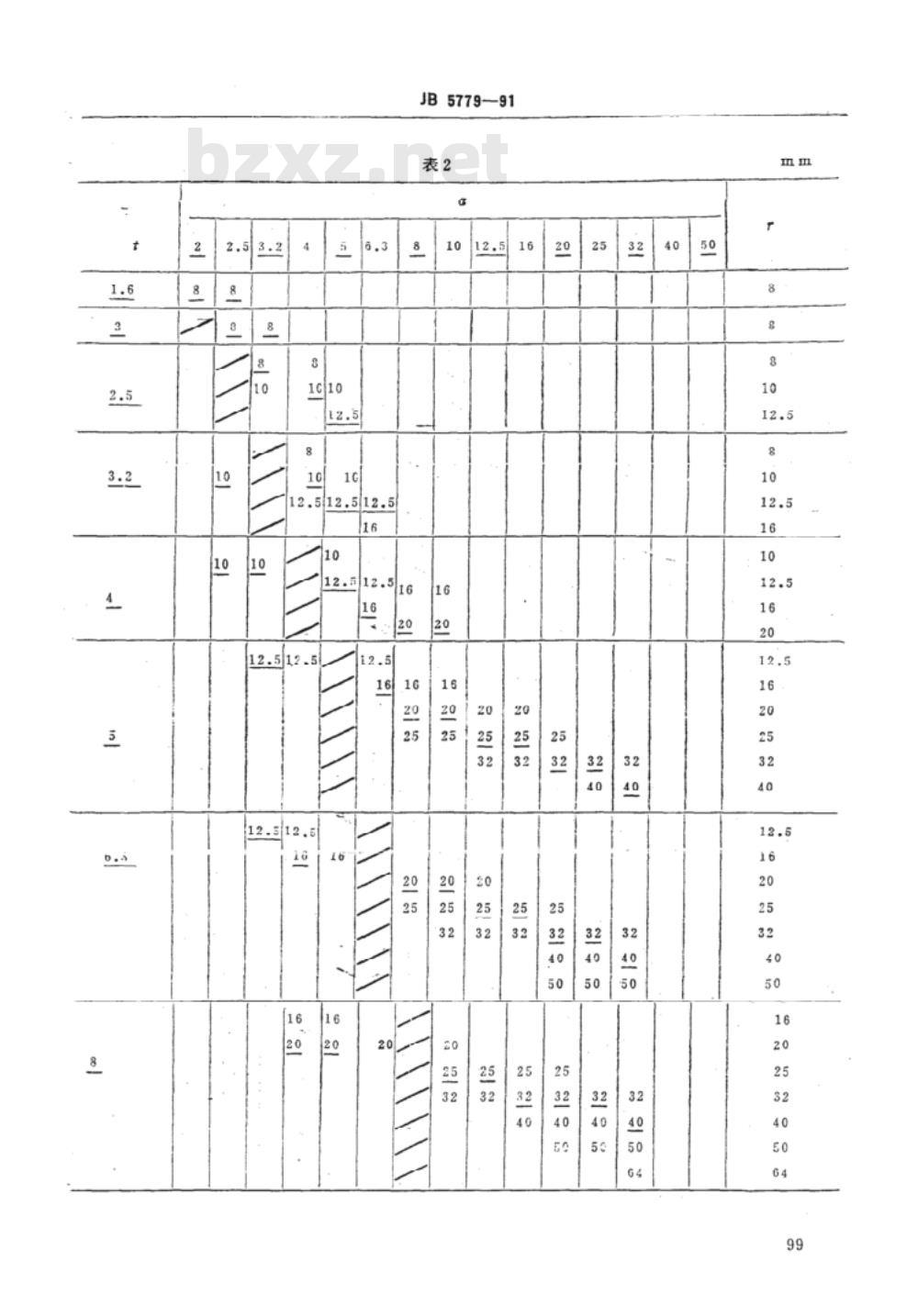

注：对于尺寸t和4的极限偏差值有更高要求者，由该类型产品标准规定。7电刷和刷握的主要尺寸t、a和r的推荐组合主要尺寸t、α和r的推荐组合按表2的规定。98
极限偏差
12.512.512.5
JB5779—91
JB5779-91

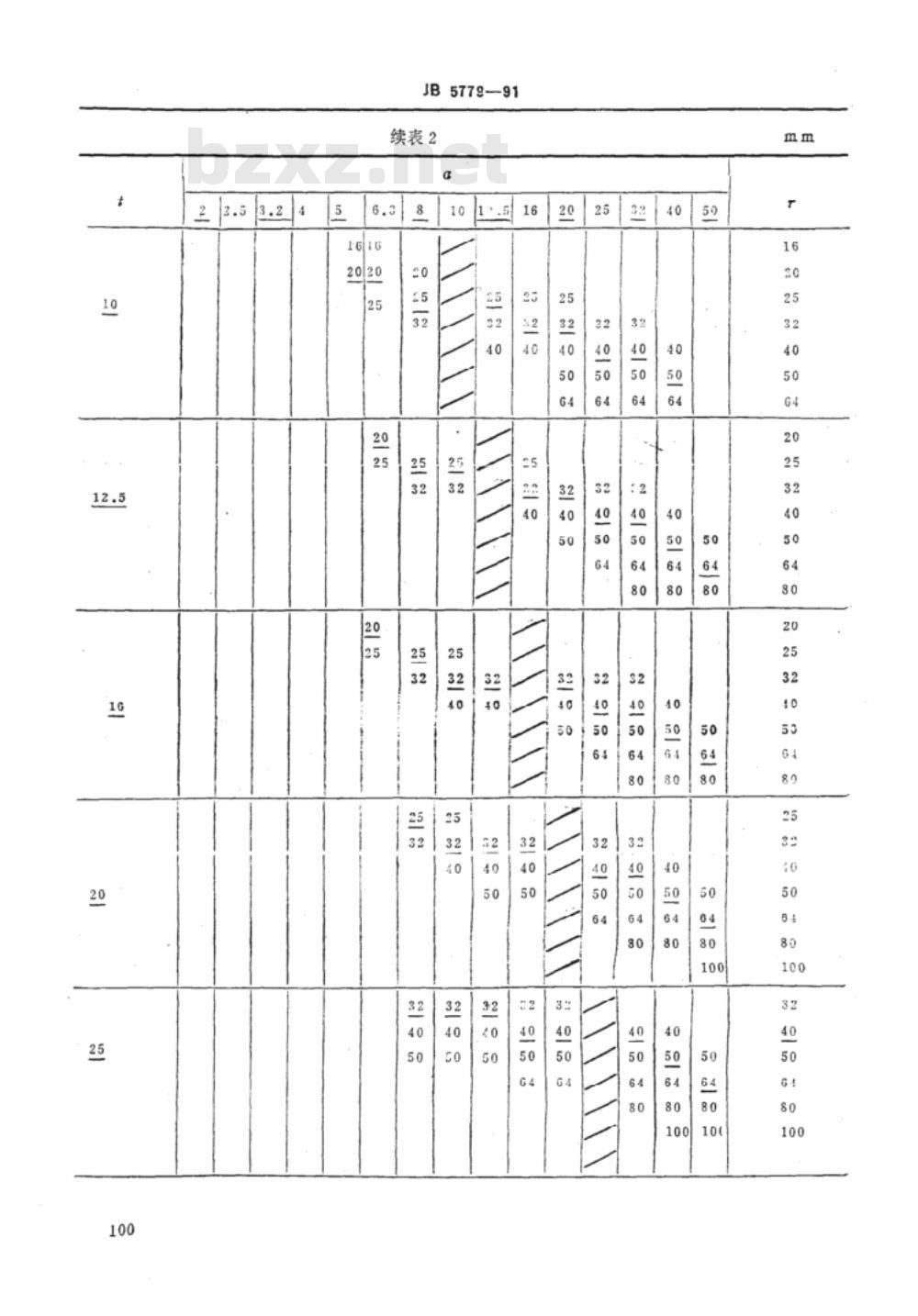

续表2
法：①、款字下有

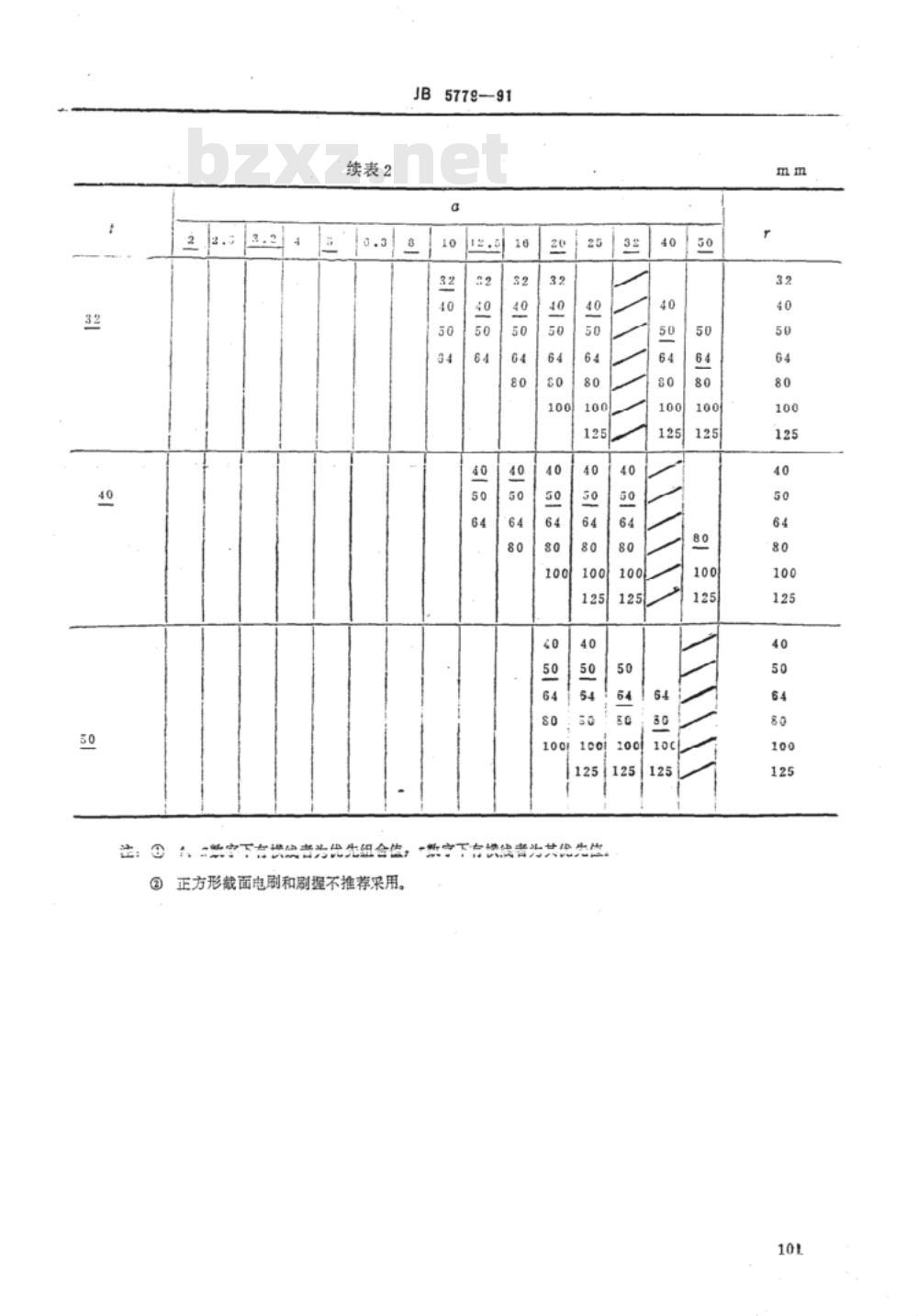

续表2
JB5779-91
为优先组合值，一款守下有惯线者为共优先位②正方形截面电刷和刷握不推荐采用。3
A1范围
JB5779-91
附录A
刷握的细节
(补充件)
本附录规定了刷握固定面的锯齿和刷盒的内部尺寸和塞规倒角尺寸。刷握固定面的锯齿
当刷握的径向调节由刷握固定面的锯齿与刷摄支架上的锯齿的啮合控制时，锯齿的牙型尺寸应符合GB192规定的螺距为1mm的螺纹牙型和尺寸。A2.1锯齿的剖面
锯齿的面规定如图A。
螺距=1.00
A2.2锯齿的位置
为了使几个固定在同一个刷握支架上的电刷能够调节到距换向器或集电环表面的距离相同，锯齿与刷盒底部的相对位置应按图A2的规定。齿根
剧盒底
x为一整数，公差±3.2mm
A3刷盒的内部尺寸和塞规倒角免费标准下载网bzxz
A3.1刷盒内部尺寸的测量
JB5779—91
刷盒的内部尺寸应使用全形塞规以下述方法之一进行测量，足以免除对刷盒最大容许倒角的确定。A3.1.1用一个全形t×α“通”规检查最小尺寸。用和a“止”规分别检查t和α的最大尺寸。t“止”规的宽度应为刷盒尺寸的基本尺寸，α“止”规的宽度应为剧盒尺寸t的基本尺寸。A3.1.2t尺寸用“通”和“止”规检查，塞规宽度为刷盒尺寸α的最小尺寸。尺寸用“通”和“止”规检查，塞规宽度为剧盒尺寸t的最小尺寸。A3.2刷盒内倒角的测量
刷盒的内倒角应符合表A1的规定，并应按图A-3制造的塞规检查剧盒内倒角的尺寸。表A1
尺寸和
a中的较
倒角值 C
别盒的最大到角值
附加说明：
JB5779-91
规横数面
本标准由全国旋转电机标准化技术委员会提出。本标准由机械电子工业部上海电器科学研究所归口。本标准由上海电器科学研究所、佳木斯防爆电机研究所、广州电器科学研究所负责起草。本标准起草人墨祖方、陈康、谭玉林、陈超麟、谢淑芝。104
