【机械行业标准(JB)】 电力系统二次电路用控制及继电保护屏(柜、台)通用技术条件

ICS29.240.30
K45
(D,a EEAn1 2 0 11 >UDuBEQ+e ×/2002-07-164
u
JB
JB/T 5777.22002
te
JB/T5777.291991
2002-12-01
JB/T5777.2—2002

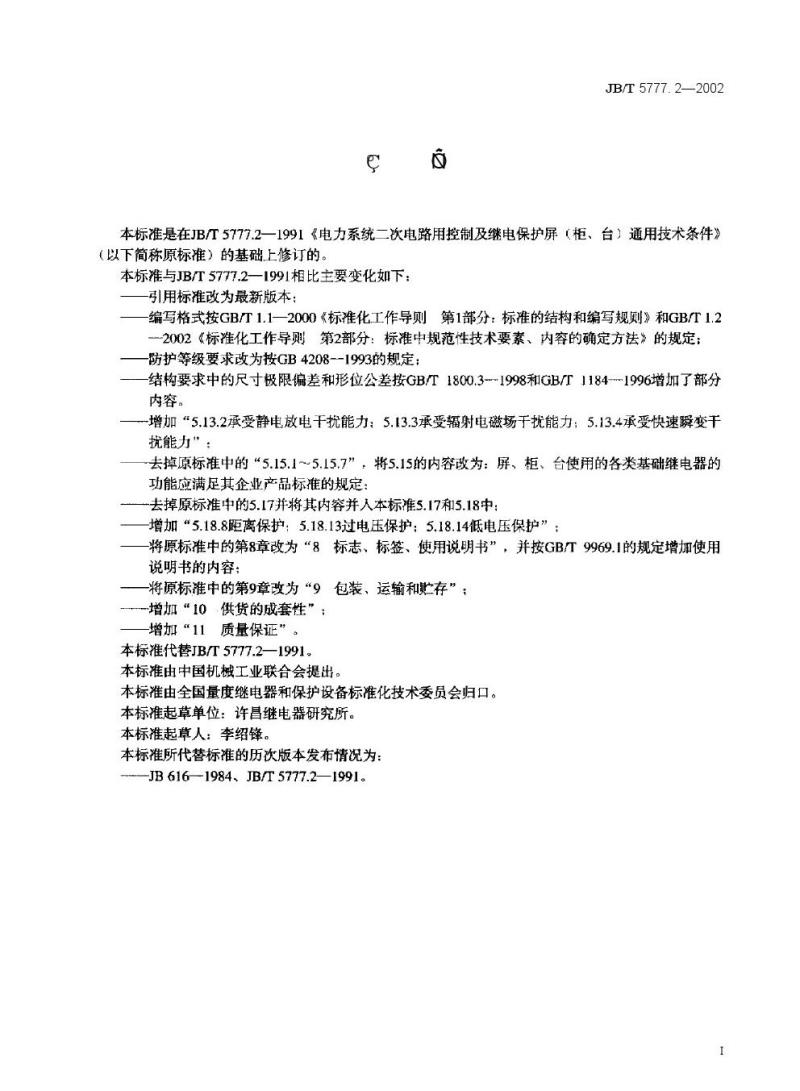

本标准是在JB/T5777.2一1991《电力系统二次电路用控制及继电保护屏（柜、台）通用技术条件》（以下简称原标准）的基础上修订的。本标推与JB/T5777.2一1991相比主要变化如下：引用标准改为最新版本
编写格式按GB/T1.1一2000《标准化工作导则第1部分：标准的结构和编写规则》和GB/T1.2一2002《标准化工作导则第2部分：标准中规范性技术要素、内容的确定方法》的规定：防护等级要求改为按GB4208--1993的规定；结构要求中的尺寸极限偏差和形位公差按GB/T1800.3-1998和GB/T1184-1996增加了部分内容。
-增加“5.13.2承受静电放电干扰能力：5.13.3承受辐射电磁场于扰能力；5.13.4承受快速瞬变干扰能力”：
去掉原标准中的“5.15.1～5.15.7”，将5.15的内容改为：屏、柜、台使用的各类基础继电器的功能应满足其企业产品标准的规定：去掉原标准中的5.17并将其内容并人本标准5.17和5.18中：增加“5.18.8距离保护；5.18.13过电压保护；5.18.14低电压保护”将原标准中的第8章改为“8标志、标签、使用说明书”，并按GB/T9969.1的规定增加使用说明书的内容；
将源标准中的第9章改为“9包装、运输和贮存”；增加“10供货的成套性”：
增加“11质量保证”。
本标准代替JB/T5777.2—1991。本标准由中国机械工业联合会提出。本标准由全国量度继电器和保护设备标准化技术委员会归口。本标准起草单位：许昌继电器研究所。本标推起草人：李绍锋。
本标准所代替标准的历次版本发布情况为：JB616—1984JB/T5777.2——1991。1范围

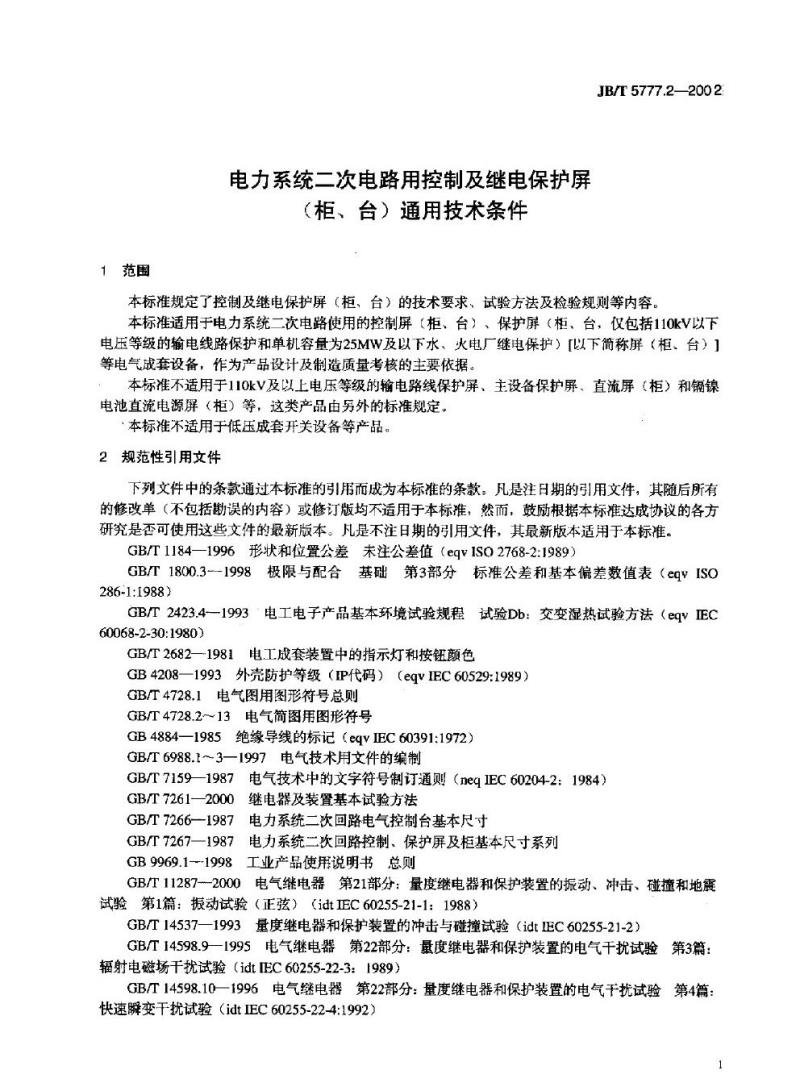

电力系统二次电路用控制及继电保护屏（柜、台）通用技术条件
JB/T5777.2—2002
本标准规定了控制及继电保护屏（柜、台）的技术要求、试验方法及检验规则等内容。本标准适用于电力系统二次电路使用的控制屏【柜、台）、保护屏（柜、台，仅包括110kV以下电压等级的输电线路保护和单机容量为25MW及以下水、火电厂继电保护）[以下简称屏（柜、台）】等电气成套设备，作为产品设计及制造质量考核的主要依据。本标准不适用于110kV及以上电压等级的输电路线保护屏、主设备保护屏、直流屏（柜）和镉镍电池直流电源屏（柜）等，这类产品由另外的标准规定。本标准不适用于低压成套开关设备等产品。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标难，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1184—1996形状和位置公差未注公差值（eqvISO2768-2:1989）GB/T1800.3--1998极限与配合基础第3部分标准公差和基本偏差数值表（eqVISO286-1:1988)
GB/T2423.41993电工电子产品基本环境试验规程试验Db：交变湿热试验方法（eqVEC60068-2-30:1980)
GB/T26821981电工成套装置中的指示灯和按钮颜色GB4208—1993外壳防护等级（IP代码）（eqIEC60529:1989）GB/T4728.1电气图用图形符号总则GB/T4728.2~13
电气简图用图形符号
GB4884—1985绝缘导线的标记（eqVIEC60391:1972）GB/T6988.13—1997电气技术用文件的编制GB/T71591987电气技术中的文字符号制订通则（neEC60204-2：1984）GB/T7261—2000继电器及装置基本试验方法GB/T 7266-1987
GB/T7267—1987
GB 9969.1--1998
电力系统二次回路电气控制台基本尺寸电力系统二次回路控制、保护屏及柜基本尺寸系列工业产品使用说明书总则
GB/T112872000电气继电器第21部分：量度继电器和保护装置的振动、冲击、碰撞和地震试验第1篇：振动试验（正弦）（idtIEC60255-21-1：1988）GB/T14537—1993量度继电器和保护装置的冲击与碰撞试验（idtIEC60255-21-2）5电气继电器第22部分：量度继电器和保护装置的电气干扰试验第3篇：GB/T 14598.9—1995
辐射电磁场干扰试验（idtIEC60255-22-3：1989）GB/T14598.10一1996电气继电器第22部分：量度继电器和保护装置的电气干扰试验第4篇：快速瞬变干扰试验（idtIEC60255-22-4:1992）1
JB/T5777.2—2002

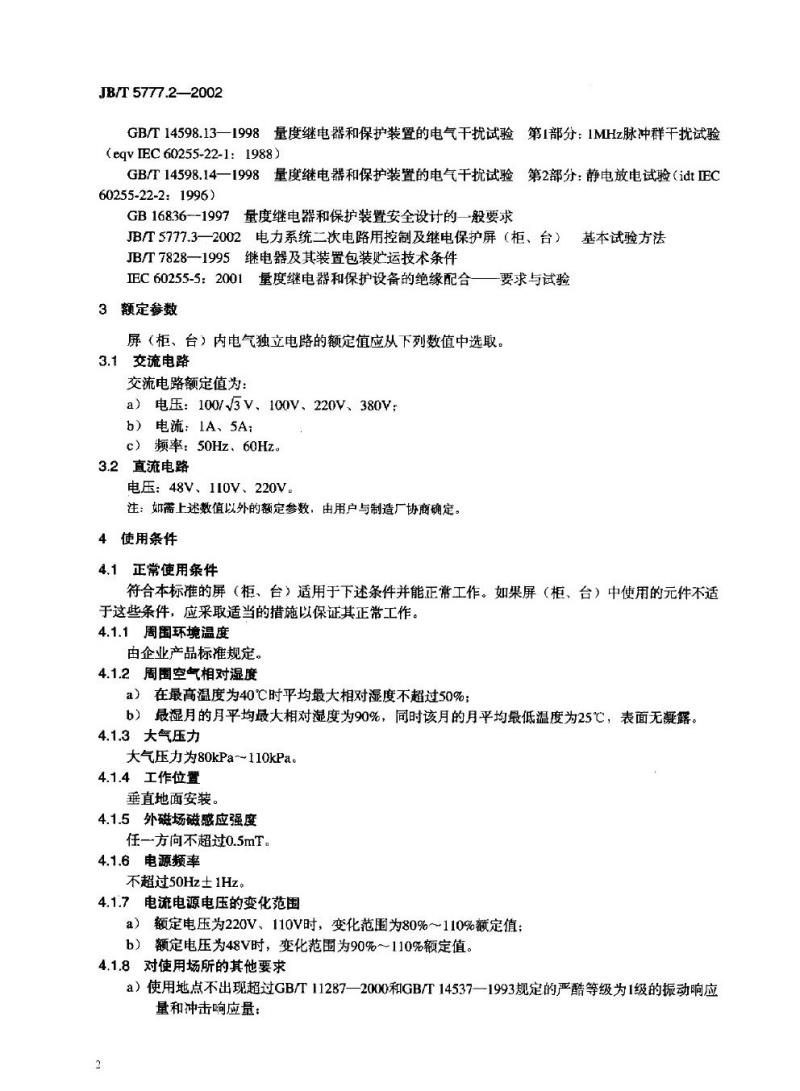

GB/T14598.13一1998量度继电器和保护装置的电气干扰试验第1部分：1MHz脉冲群干扰试验(eqvIEC60255-22-1:1988)
GB/T14598.14一1998量度继电器和保护装置的电气千扰试验第2部分：静电放电试验（idtIEC60255-22-2:1996)
GB16836--1997量度继电器和保护装置安全设计的一般要求JB/T5777.3一2002电力系统二次电路用控制及继电保护屏（柜、台）JB/T7828—1995继电器及其装置包装贮运技术条件EC60255-5：2001量度继电器和保护设备的绝缘配合一要求与试验
3额定参数
屏（柜、台）内电气独立电路的额定值应从下列数值中选取。3.1交流电路
交流电路额定值为：
a）电压：100/V3V、100V、220V、380V；b）电流：1A、5A；
c）频率：50Hz、60Hz。
3.2直流电路
电压：48V、110V、220V。
注：如需上述数值以外的额定参数，由用户与制造厂协商确定。4使用条件
4.1正常使用条件
基本试验方法
符合本标准的屏（柜、台）适用于下述条件并能正常工作。如果屏（柜、台）中使用的元件不适于这些条件，应采取适当的措施以保证其正常工作。4.1.1周闺环境温度
由企业产品标准规定。
4.1.2周围空气相对湿度
a）在最高温度为40℃时平均最大相对湿度不超过50%；b）最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为25℃，表面无凝露。4.1.3大气压力
大气压力为80kPa～110kPa。
4.1.4工作位置
垂直地面安装。
4.1.5外磁场磁感应强度wwW.bzxz.Net
任一方向不超过0.5mT。
4.1.6电源频率
不超过50Hz士1Hz
4.1.7电流电源电压的变化范围
a）额定电压为220V、110V时，变化范围为80%～110%额定值；b）额定电压为48V时，变化范围为90%～110%额定值。4.1.8对使用场所的其他要求
a）使用地点不出现超过GB/T11287—2000和GB/T14537—1993规定的严酷等级为1级的振动响应量和冲击响应量：
2
JB/T5777.2—2002

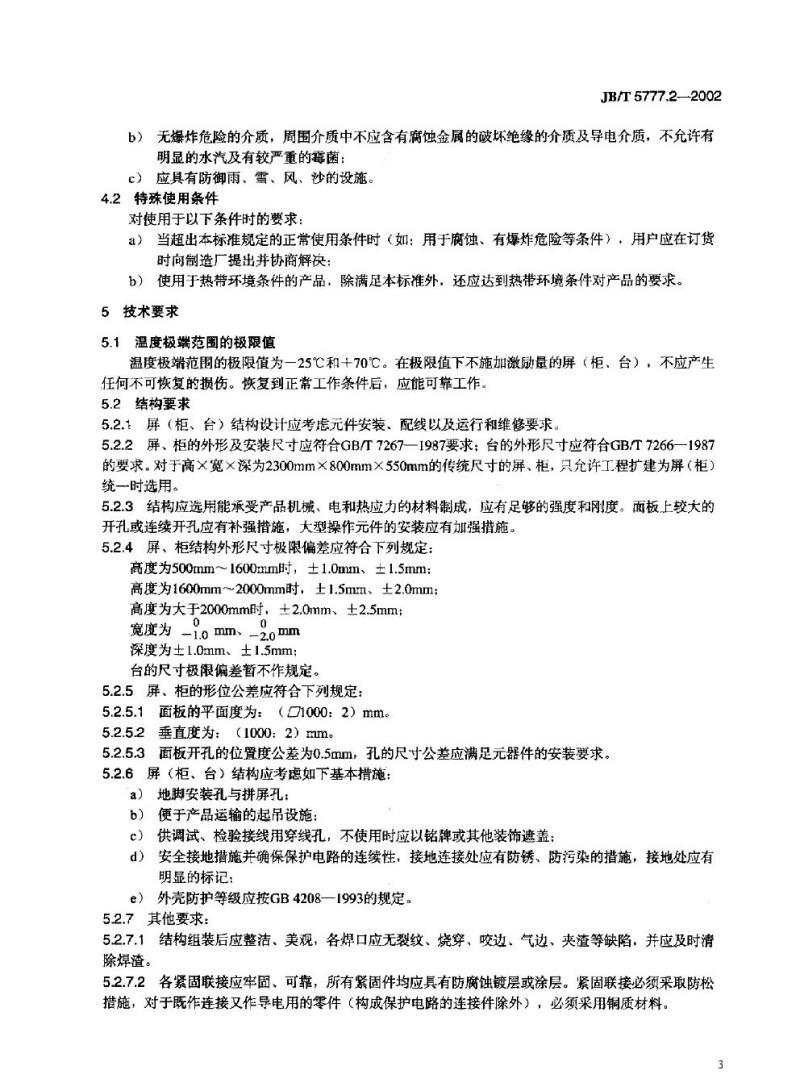

b）无爆炸危险的介质，周围介质中不应含有腐蚀金属的破坏绝缘的介质及导电介质，不允许有明显的水汽及有较严重的霉菌：c）应具有防御雨、雪、风、沙的设施。4.2特殊使用条件
对使用于以下条件时的要求：
a）当超出本标准规定的正常使用条件时（如：用于腐蚀、有爆炸危险等条件），用户应在订货时向制造广提出并协商解决：
b）使用于热带环境条件的产品，除满足本标准外，还应达到热带环境条件对产品的要求。5技术要求
5.1温度极端范围的极限值
温度极端范围的极限值为一25℃和70℃。在极限值下不施加激励量的屏（柜、台），不应产牛任何不可恢复的损伤。恢复到正常工作条件后，应能可靠工作。5.2结构要求
5.2.1屏（柜、台）结构设计应考虑元件安装、配线以及运行和维修要求。5.2.2屏、柜的外形及安装尺寸应符合GB/T7267一1987要求：台的外形尺寸应符合GB/T7266一1987的要求。对于高×宽×深为2300mm×800mm×550mm的传统尺寸的屏、柜，只允许工程扩建为屏（柜）统一时选用。
5.2.3结构应选用能承受产品机械、电和热应力的材料制成，应有足够的强度和网度。面板上较大的开孔或连续开孔应有补强措施，大型操作元件的安装应有加强措施。5.2.4屏、柜结构外形尺寸极限偏差应符合下列规定：高度为500mm~1600mm时，±1.0mm、±1.5mm：高度为1600mm~2000mm时，±1.5mm、±2.0mm；高度为大于2000mm时，±2.0mm、±2.5mm；宽度为 -1.0mm、-2.0mm
深度为士1.0mm、±1.5mm；
台的尺寸极限偏差暂不作规定。5.2.5屏、柜的形位公差应符合下列规定：5.2.5.1面板的平面度为：（1000：2）mm。5.2.5.2垂直度为：（1000：2）mm。5.2.5.3面板开孔的位置度公差为0.5mm，孔的尺寸公差应满足元器件的安装要求，5.2.6屏（柜、台）结构应考虑如下基本措施：地脚安装孔与拼屏孔：
a)
b）
便于产品运输的起吊设施：
供调试、检验接线用穿线孔，不使用时应以铭牌或其他装饰遮盖：c)
安全接地措施并确保保护电路的连续性，接地连接处应有防锈、防污染的措施，接地处应有d)
明显的标记：
e）外壳防护等级应按GB4208一1993的规定。5.2.7其他要求：
5.2.7.1结构组装后应整洁、美观，各焊口应无裂纹、烧穿、咬边、气边、夹渣等缺陷，并应及时清除焊渣。
5.2.7.2各紧固联接应牢固、可靠，所有紧固件均应具有防腐蚀镀层或涂层。紧固联接必须采取防松措施，对于既作连接又作导电用的零件（构成保护电路的连接件除外），必须采用铜质材料。3
JB/T5777.2—2002
5.2.7.3结构各结合处及门的缝隙应匀称，门的开启、关闭应灵活自如，锁紧可靠。门的开启角度应不小于90”。如用户提出要求应加装限位机构。5.2.7.4屏（柜、台）结构在根据用户需要加装照明时，应使灯泡安全更换而不中断设备的正常运行。
5.2.7.5台屏或台的翻板翻起角度应不小于45°、翻板翻起后应有定位机构，以便进行维护检修，翻板结构设计应考虑尽量缩小元件的安装禁区。5.2.7.6对电流、电压测量回路，应具有在工作情况下互换和检验的设施如试验接线座或试验端子）。5.3表面涂覆层与系统模拟图要求5.3.1屏（柜、台）所有应涂覆的表面在涂覆前应进行预处理。表面涂覆层的颜色应符合用户要求（用户可提供色标）或由有关企业标准规定5.3.2涂覆层应有良好的附着力，应均、光洁，不允许有流挂、缩边、缩孔等缺陷。表面不应眩光，以免影响监控效果。
5.3.3系统模拟图应根据运行电压等级，按表1规定的颜色标示。表1电压等级与模拟线额色
序号
1
2
3
4
5
6
7
9
10
11
12
13
14
15
16
17
18
交
流
电
压
运行电压种类与等级kv
直流电压
0.10
G.23
(0.40)
3.00
6.00
10.00
13.80*
15.75*
18.00*
20.00*
35.00
63.00
110.00
（154.00）
220.00
330.00
500.00
注：括号内电压等级为非标准电压值。带“*”者只作为发电机电压。颜色
棕
淡灰
深灰
黄
深续
深酸蓝
铁红
淡绿
中绿
粉红
铁黄
柠黄
桔黄
朱红
天酸蓝
紫红
白
淡黄
5.3.4屏（柜）上模拟母线的宽度为12mm，纵向分支模拟线宽度为8mm，各模拟图形线条宽度为8mm；台上模拟母线及分支模拟线的宽度原则上与屏相同，但对元件较密集的台，也允许模拟母线宽度为JB/T5777.2—2002
8mm，纵向分支模拟宽度为6mm，各模拟图形线条宽度为6mm，如有特殊要求，由用户与制造厂协商确定。
5.3.5模拟线应附着牢靠，不易破损、颜色均匀、布置匀称美观，模拟图形的绘制应符合GB/T4728.1~13、GB/T6988.1～3-1997及GB/T7159—1987的规定。屏（柜、台）组中相邻两屏（柜、台）的同—模拟母线高度应一致，屏（柜、台）组中同等功能的模拟线及模拟图形线条宽度和颜色应一致。5.4元件安装要求
5.4.1屏（柜、台）安装的元件应具有产品合格证或证明质量合格的文件。已颁发产品生产许可证的元件，还应提供相应的证明或标志，并按照制造厂的说明书进行安装。不得选用已淘汰的、落后的和能耗高的元件。
5.4.2在强电系统中选用的弱电元件应加双重绝缘保护措施。5.4.3显示元件及按钮的颜色应根据其用途按GB/T2682--1981的规定选用。5.4.4屏（）面板距地面250mm范围内一般不布置元件。5.4.5安装在屏（柜、台）后的元件及端子排应不妨碍其他元件的维修，屏后元件应排列整齐、层次分明。
5.4.6对长期带电发热的元件，其温升应符合自身的技术标准，安装位置应靠上方，按其功率大小与周围元件及导线束应保持有不小于20mm的间隙距离，以确保周围元件及导线束不受影响。5.4.7两带电的导电体之间或带电的导电体与裸露的不带电的导电体之间的距离.应符合5.7规定的电气间隙与爬电距离的要求，
屏顶安装的小母线、汇流排或不同级的裸露的带电的导电体之间，以及裸露的带电的导电体与未经绝缘的不带电的导电体之间的电气间隙不小于12mm，爬电距离不小于20mm。5.4.8电气元件、小母线座、汇流排或端子排均应有符合设计图样规定的文字符号（或编号、标记）标志，并应清晰、耐久，易于观察。5.5母线、连接导线的要求
5.5.1小母线、汇流排及主电路导线相序及颜色应符合表2规定。表2导线相序及颜色
组别
A相
B相
C相
正极
负极
中性线
安全用接地线
符号
U
W
L+
L-
N
保护接地，PE
E
注：安装位置按屏、柜的正视方向。涂漆颜色
（或绝缘导线颜色）
黄
绿
红
棕
蓝
淡蓝
黄绿双色
垂直布置
上
中
下
上
下
最下
母线安装相互位置
前后布置
后
中
前
后
前
最前
水平布置
左
中
右
左
右
最右
5.5.2除特殊情况外，屏（柜、台）内选用的连接导线截面积与额定值之间的关系见表3。5.6绝缘导线的数设和连接
5.6.1导线的排列应横平竖直、布置合理、整齐美观，推荐采用行线槽的配线方法。采用行线槽配线时，行线槽的配置应合理、固定可靠，线槽盖启闭性好。JB/T5777.2--2002
电路特征
交流电压电路V
直流电压电路V
交流电流电路A
直流电流电路A
表3电压等级与导线截面积
铜芯
100~380
≤220
1~5
10
25
40
50
63
80
100
(140）
200
(.300)
500
(450)
≥1.5
1.5
≥2.5
>2.5
2.5
≥4.0
≥6.0
≥6.0
≥10.0
≥16.0
25.0
250.0
395.0
150.0
导线截面积mm2
48V及以下允许采用标称截面积为0.5nm2～1mm的导线。括号内为非标准值。铝芯
≥2.5
≥4.0
6.0
≥10.0
16.0
≥25.0
≥35.0
370.0
120.0
≥185.0
5.6.2捆扎导线的夹具应结实可靠，不应损伤导线的外绝缘。禁止用尼龙线等易破坏绝缘的材料捆扎线束。对于标称截面积为1.5mm2的导线束，导线数量一般不应超过30根。屏（柜、台）内应安装用于固定线束的支架或线夹。5.6.3导线与元件端子或端子排的连接，6mm2及以下截面导线推荐采用BVR软线，并应采用冷压接端头：10mm2及以上截面导线可用多股硬线，其端头由冷压钳或油压机压接。冷压连接要求牢靠、接触良好，铜、铝导线的连接必须采用铜铝过渡接头。导线接线端应加识别标记，导线标记应符合GB48841985的规定。
采用单股线行线时，导线接线端应制作缓冲环，以免在振动、冲击下断线。硬母线的敷设，应符合相关标准的规定。5.6.4在可运动的地方布线，如跨越门或翻板的连接导线，必须采用多股铜芯绝缘软导线，要留有一定的长度裕量，并采用缠绕带等予以保护，以不致产生任何机械损伤，同时还应有采取固定线束的措施。
5.6.5连接导线中间不允许有接头，每一个端子不允许连接两根以上的导线，并应采取措施确保连接可靠。
5.6.6导线束不能紧贴金属结构件敷设。空越金属构件时，应有保护导线绝缘不受损伤的措施。5.6.7导线不允许承受减少其正常使用寿命的应力。5.6.8端子排距屏（柜）的后端距离-一般不小于160mm。同一侧需安装两排端子时，其间隔距离应不小于100mm，靠后的端子排与屏（柜）的后端距离应不小于75mm，以便电缆敷设。5.6.9当用户无其他要求时，屏（柜）上部的两侧应提供能穿越直径为6mm铜棒的小母线接线座。由屏（柜）面板往后的第节小母线安装位置，应距屏（柜）面板不小于75mm。5.6.10接地母线的位置、宽度及离地面距离等要求，根据需要由用户和制造厂商定。6
5.7电气间隙和爬电距离
按正C60255-5：2001的有关规定。5.8绝终性能
5.8.1除非另有规定，考核绝缘性能的大气条件均不应超出下列范围：a）环境温度为15℃～35℃；
b）相对湿度为45%～75%：
c）天气压力为86kPa106kPa
考核绝缘性能在屏（柜、台）处于自然干燥和没有自热条件下进行。5.8.2绝缘电阻：
用开路电压为500V的测试仪器测量有关部位的绝缘电阻，应符合以下规定：a）各带电电路与地（即金属框架）之间的绝缘电阻应不小于5M2：b）无电气联系的各带电电路之间的绝缘电阻应不小于10M2：JB/T5777.2—2002
c）屏内直流汇流排和电压小母线，在断开所有其他连接支路时，与地之间的绝级电阻应不小于10MQ。5.8.3介质强度：
5.8.3.1屏（柜、台）的下列部位应进行介质强度试验：a）各带电电路与地（即金属框架）之间：b）交流电路与直流电路之间；
屏内直流汇流排和电压小母线，在断开所有其他连接支路时，与地（即金属框架）之间。c)
5.8.3.2介质强度试验电压值：
5.8.3.1所列部位，应承受频率为50Hz土5Hz，表4所列的正弦波试验电压值，历时1min的试验，绝缘不应出现击穿或闪络现象。
表4介质强度试验电压值
额定绝缘电压
V
M.60
>60~250
>250~500
试验电压kv
0.5
2.0
2.5
抽样试验和出厂试验时，允许试验电压高于表5中规定的10%，试验时间为1s。5.8.3.3当试验电压源的高压输出端短路时，电流不应小于0.5A，或当施加一半的规定电压值于被试产品时，试验电压源的电压降应保持小于10%，电源电压应保证不低于5%的准确度。5.8.3.4对于直接经仪用互感器激励的电路，试验电压应不小于2.0kV。5.8.3.5当在两个总是处于相同电位（例如直接连接同相）的两电路之间进行试验时，试验电压应为两倍额定绝缘电压值，但不低于500V。5.8.3.6对需要进行断开的触点之间的介质强度试验时，其试验电压值由制造厂和用户协商进行。5.8.3.7当屏（柜、台）内安装的元件有额定绝缘电压值为60V及以下的元器件时，允许对该元器件采取特别防护措施后再进行介质强度试验，例如抽出有关插件或短接电路（等电位）后再进行试验等。5.8.4冲击电压：
屏（柜、台）各带电电路对地（即金属框架）之间，交流电路与直流电路之闻：应能承受标准雷电波的短时冲击电压试验，试验电压值按以下原则之一选取：5.8.4.1试验电压值为1kV时：
a）接于静态型继电保护装置专用电源的辅助电路（电源电路）。引线短，而且接于电源的其他电路不会有操作：
b）不直接接于仪用互感器的输人激励电路，或者仪用互感器引线上有良好的屏蔽并接地；c）输出电路用短的引线接至负载。7
