- JB/T 5777.1-1991 电力系统二次电路用屏 (柜、台) 产品型号编制方法
【机械行业标准(JB)】 电力系统二次电路用屏 (柜、台) 产品型号编制方法
本网站 发布时间:
1991-10-17 15:00:00
- JB/T5777.1-1991
- 已作废
标准号:
JB/T 5777.1-1991
标准名称:
电力系统二次电路用屏 (柜、台) 产品型号编制方法
标准类别:
机械行业标准(JB)
标准状态:
已作废-
发布日期:
1991-10-17 -
实施日期:
1992-10-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
KB
标准内容
部分标准内容:
K45
JB
中华人民共和压机械戒行业标准JB/T5777.11991
1991-10-174
e
14
1992-10-01面
1藝
G2 xEe
司
JB/T5777.11991

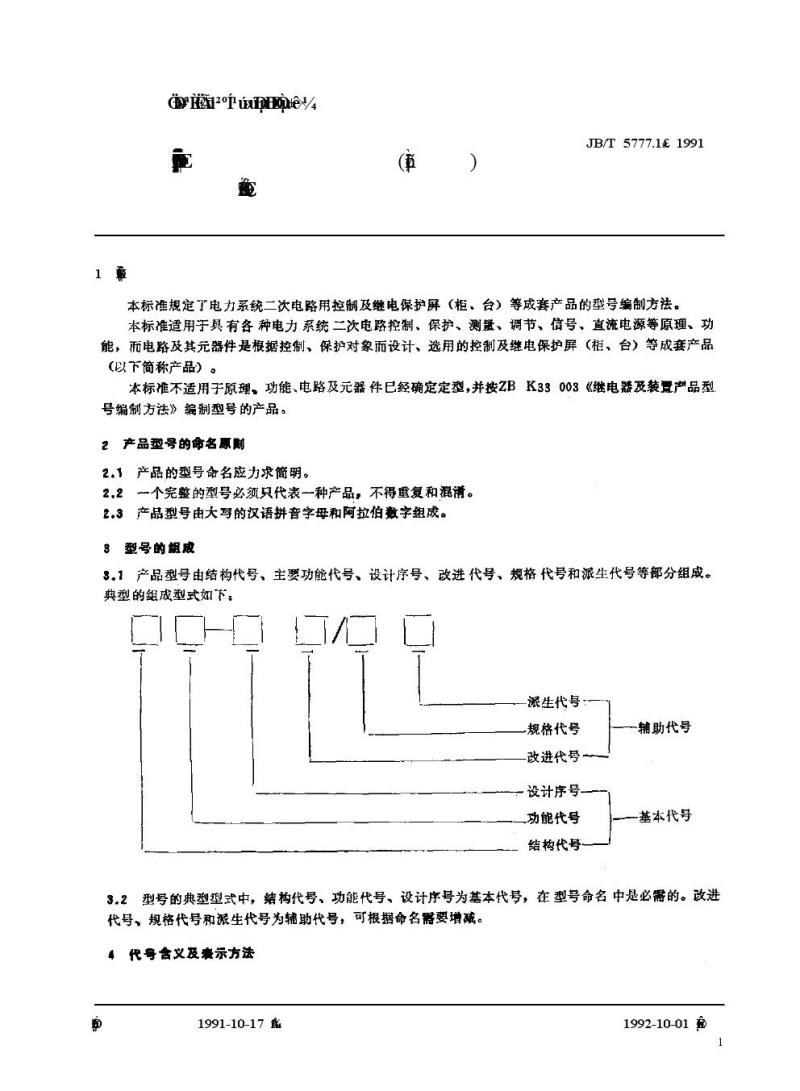

本标准规定了电力系统二次电路用控制及继电保护屏(柜、台)等成套产品的型号编制方法本标准适用于具有各种电力系统二次电路控制、保护、测邀、调节、信号、直流电源等原理、功能,而电路及其元器件是根据控制、保护对象而设计、选用的控制及继电保护屏(柜、台)等成套产品(以下简称产品)。
本标准不适用于原理、功能、电路及元器件已经确定定型,并按ZBK33003《继电器及装严品型号编制方法》编制型号的产品。2产品型号的命名原则
2.1产品的型号命名应力求简明。2,2一个完整的型号必须只代表一种产品,不得重复和混清。2.3产品型号由大写的汉语拼音字母和阿拉伯数字组成。3型号的组成
3。1产品型号由结构代号、主要功能代号、设计序号、改进代号、规格代号和派生代号等部分组成。典型的组成型式如下:
派生代号
规格代号
改进代号
设计序号
功能代号
结构代号
辅助代号
基本代号
3.2型号的典型型式中,结构代号、功能代号、设计序号为基本代号,在型号命名中是必需的。改进代号、规格代号和派生代号为辅助代号,可根据命名器要增碱。4代号含义及表示方法
1991-10-17鼠
1992-10-01
结构代号
4.1
JB/T5777.11991

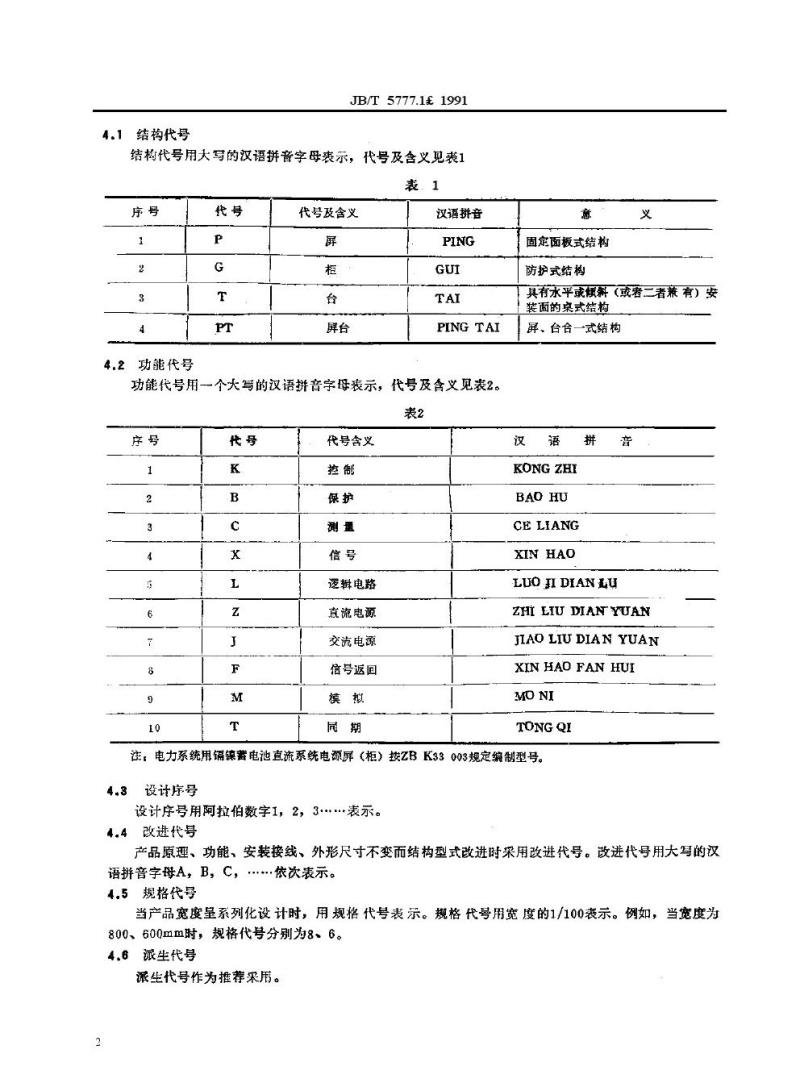

结构代号用大写的汉语拼音字母表示,代号及含义见表1表1
序号
1
2
3
4
4.2功能代号
代号
P
G
T
PT
代号及含义
屏
柜
台
屏台
汉语拼音
PING
GUI
TAI
PING TAI
功能代号用一个大写的汉语拼音字母表示,代号及含义见表2。表2
序号
1
2
3
4
5
6
7
8
9
10
代号
K
B
c
x
L
zbzxZ.net
J
F
M
T
代号含义
控制
保护
测量
信号
逻辑电路
直流电源
交流电源
信号返回
模拟
同期
意
固定面板式结构
防护式结构
义
具有水平或俄斜(或著二者兼有)安装面的桌式结构
屏、台合一式结构
汉
语
拼
KONGZHI
BAOHU
CE LIANG
XINHAO
音
LUOJIDIANLU
ZHI LIU DIAN YUAN
JIAOLIUDIAN YUAN
XINHAOFANHUI
MONI
TONGQI
注:电力系统用镉镍电池直流系统电源屏(柜)按ZBK33003规定编制型号。4.3
设计序号
设计序号用阿拉伯数字I,2,3表示。改进代号
4.4
产品原理、功能、安装接线、外形尺寸不变而结构型式改进时采用改进代号。改进代号用大写的汉语拼音字母A,B,C,依次表示。4.5规格代号
当产品宽度呈系列化设计时,用规格代号表示。规格代号用宽度的1/100表示。例如,当宽度为800、600mm时,规格代号分别为8、6。4.6派生代号
派生代号作为推荐采用。
2
JB/T5777.11991

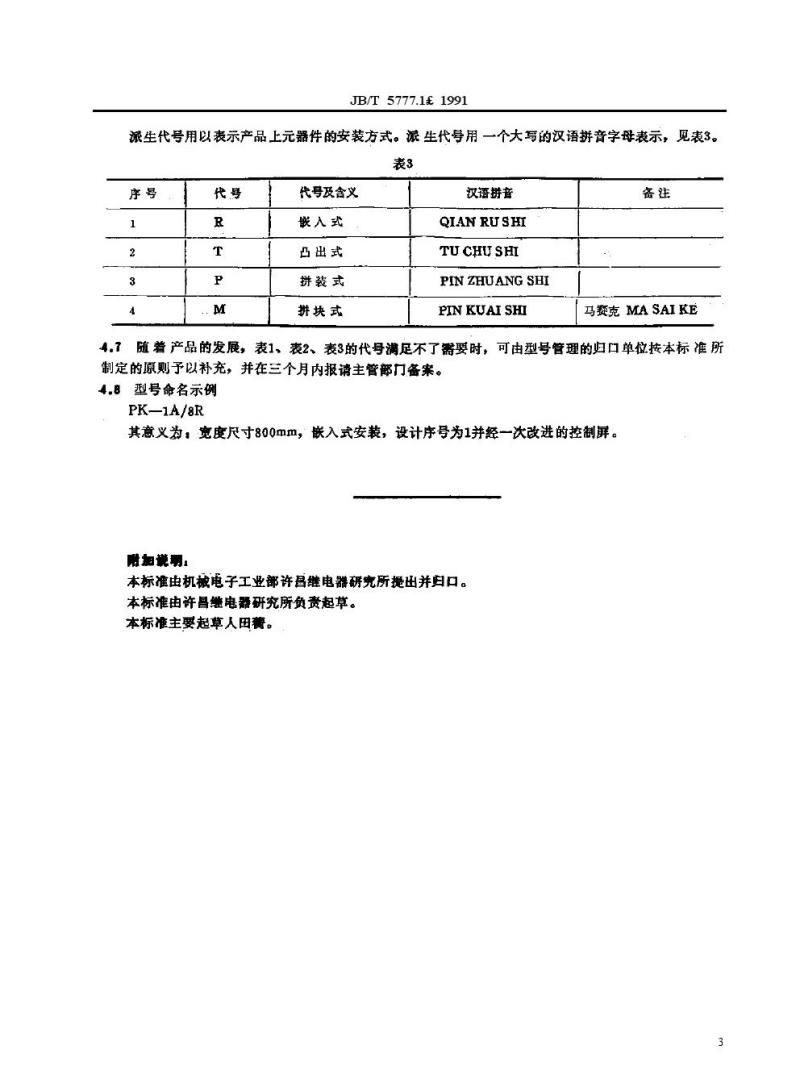

派生代号用以表示产品上元器件的安装方式。派生代号用一个大写的汉语拼音字母表示,见表3。表3
序号
1
2
3
4
代号
R
T
P
.M
代号及含义
嵌入式
凸出式
拼装式
拼块式
汉语拼查
QIAN RUSHI
TU CHUSHI
PINZHUANGSHI
PINKUAISH
备注
马赛克MASAIKE
4.7随着产品的发展,表1、表2、表3的代号满足不了需要时,可由型号管理的归口单位按本标准所制定的原则予以补充,并在三个月内报请主管部门备案。4.8型号命名示例
PK-1A/8R
其意义为:宽度尺寸800mm,嵌入式安装,设计序号为1并经一次改进的控制屏。用加期
本标准由机械电子工业部许昌继电器研究所提出并归口。本标准由许昌继电器研究所负责起草。本标准主要起章人田。
E
A
田
1
JB/T5
5777.11991
*
da
2A
★
880A1230
19XXAXX
1/16
Xe
XXX
1
t
100044
X/x
卤
XXX,XXX
19XXA
xX应
X?
XXX.XX
XXXXX
http://JB.ac.cn
1661~'L
L/ar
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
