【机械行业标准(JB)】 船用保护继电器

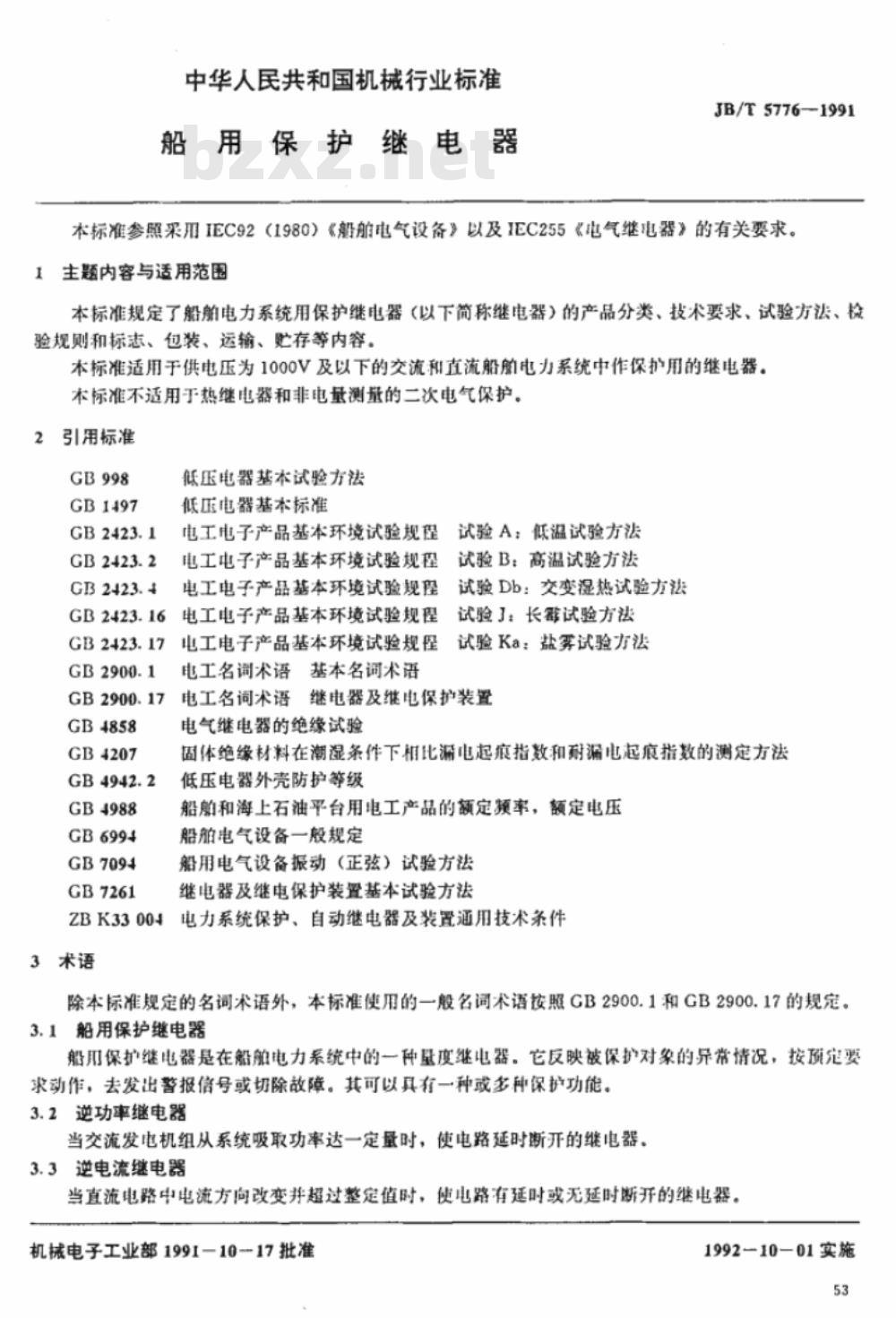

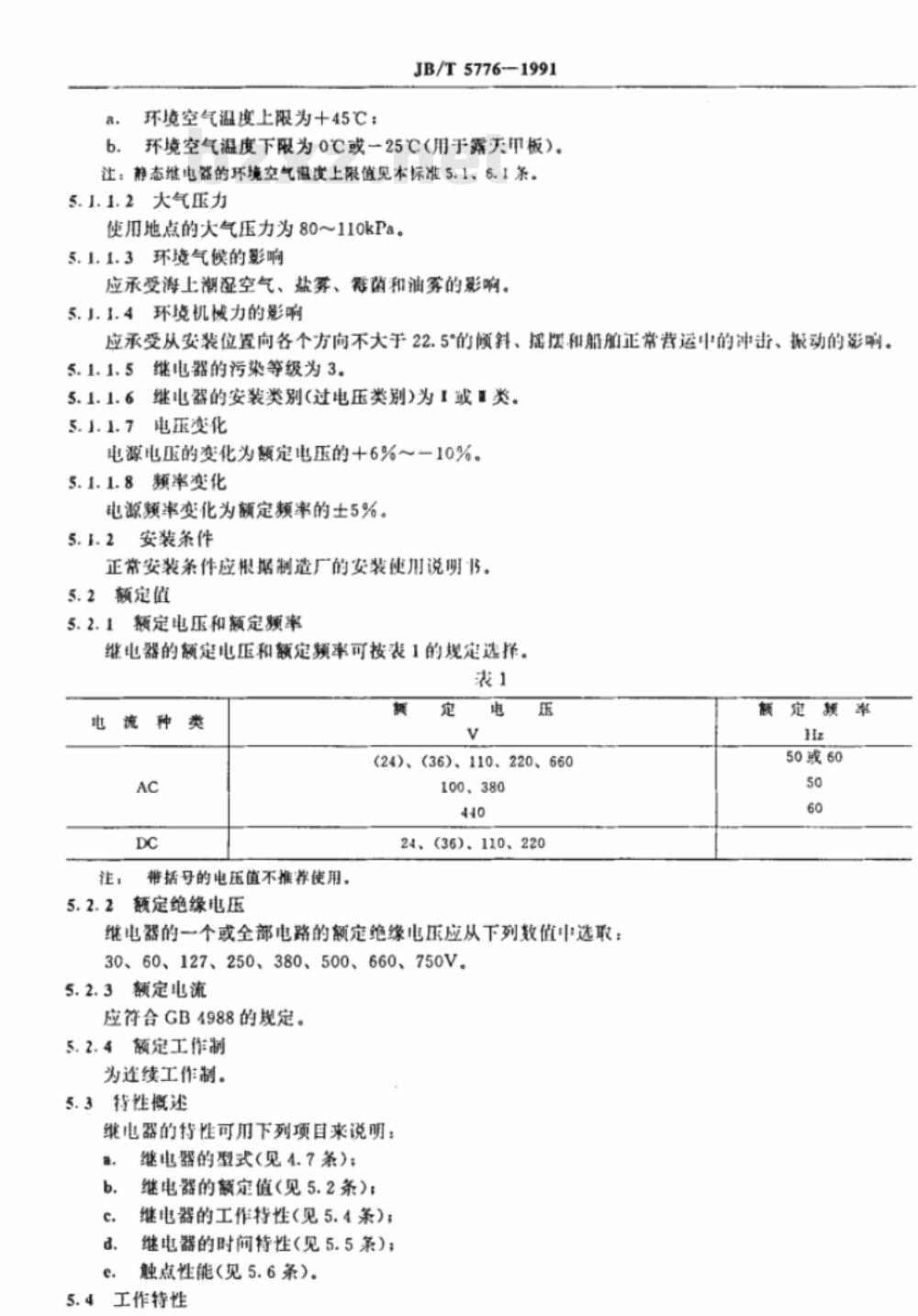

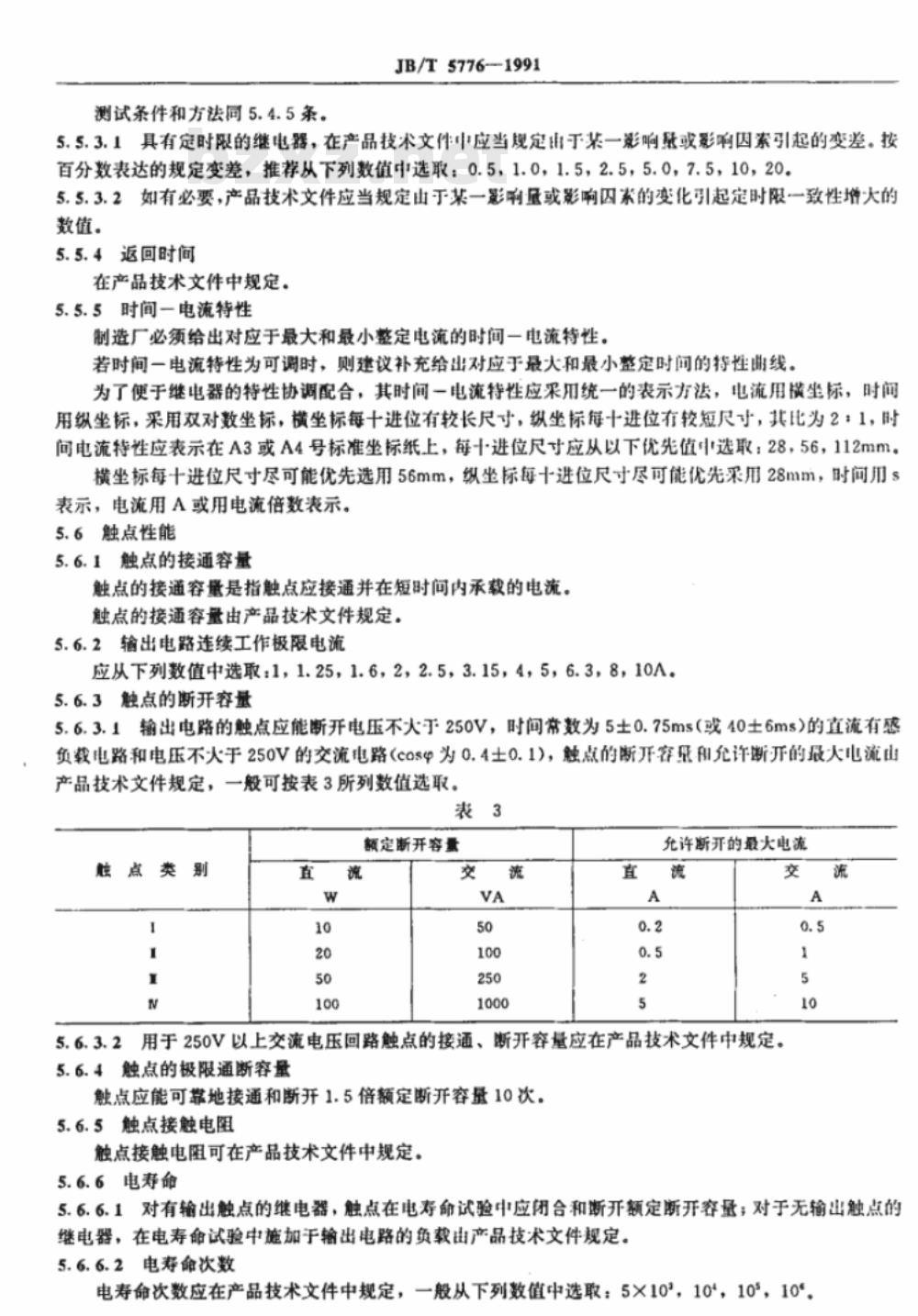

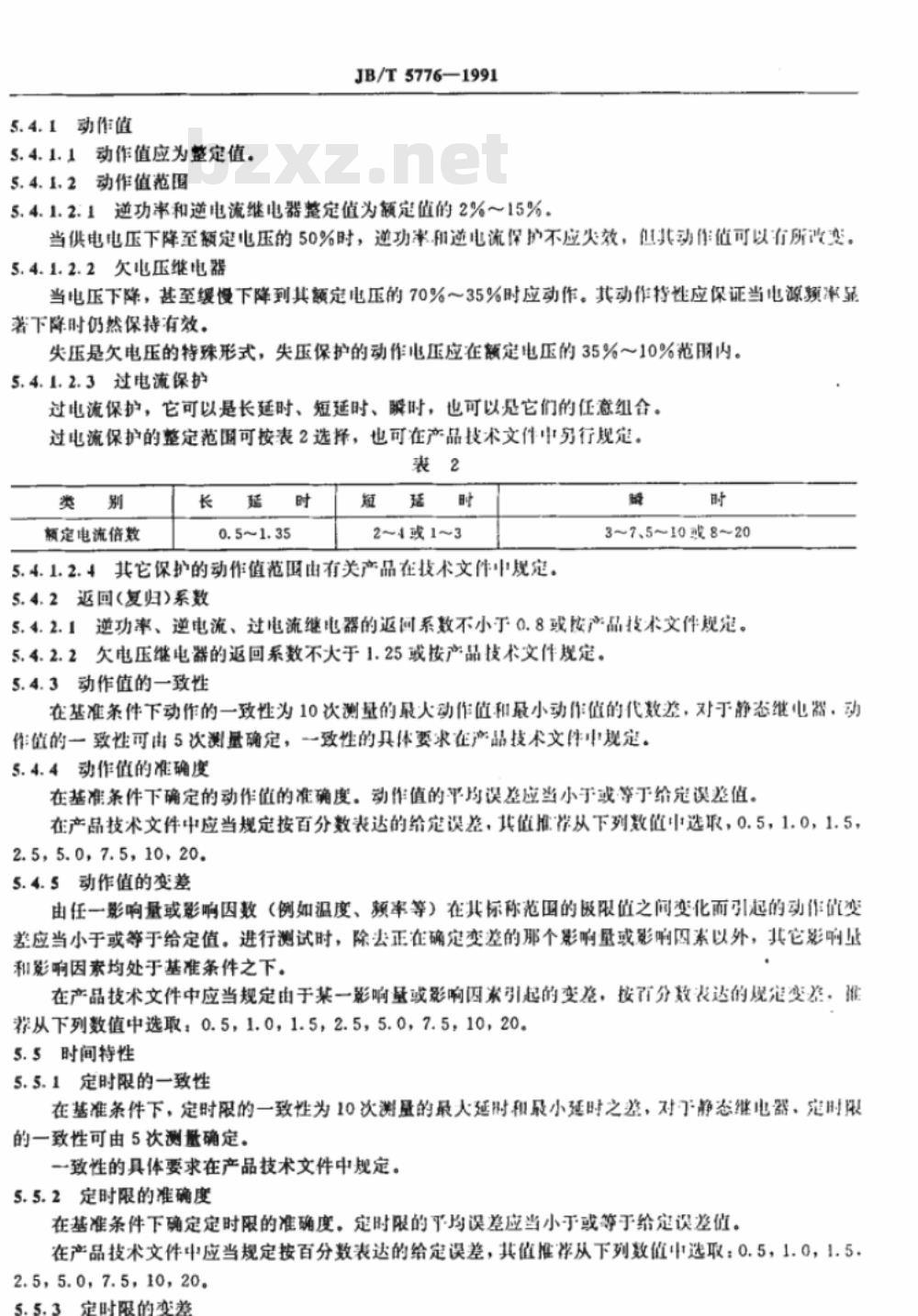

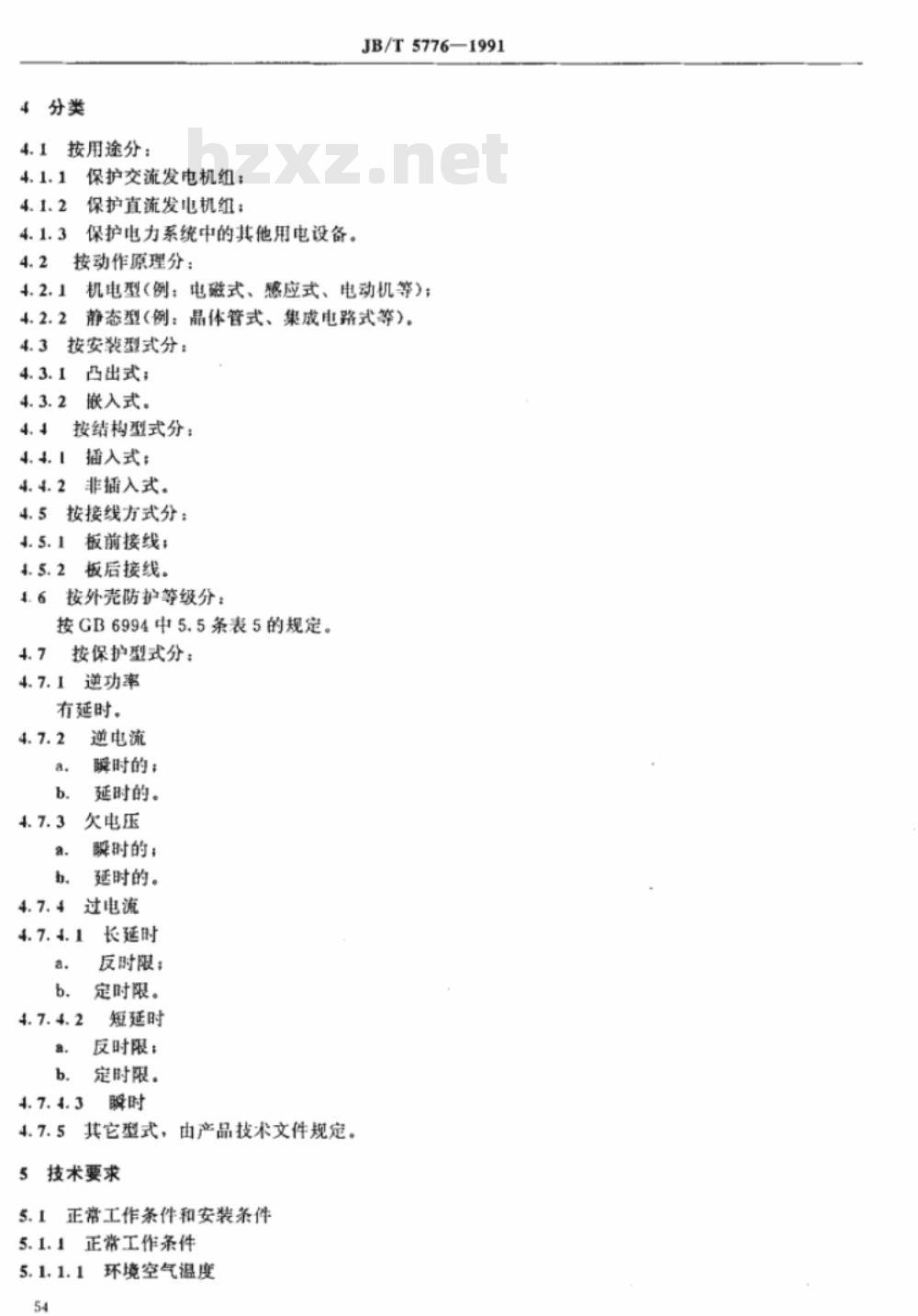

中华人民共和国机械行业标准 JB/T5776-1991 船用保护继电器 本标准参照采用IEC92（1980）《船舶电气设备》以及IEC255《电气继电器》的有关要求。 1 范围 本标准规定了船舶电力系统用保护继电器（以下简称继电器）的产品分类、技术要求、试验方法、检验规则以及标志、包装、运输和贮存等内容。 本标准适用于供电压为1000V及以下的交流和直流船舶电力系统中作保护用的继电器。 本标准不适用于热继电器和非电量测量的二次电气保护装置。 2 引用标准 GB998 低压电器基本试验方法 GB1497 低压电器基本标准 GB2423.1 电工电子产品基本环境试验规程 试验A：低温试验方法 GB2423.2 电工电子产品基本环境试验规程 试验B：高温试验方法 GB2423.4 电工电子产品基本环境试验规程 试验Db：交变湿热试验方法 GB2423.16 电工电子产品基本环境试验规程 长期试验方法 GB2423.17 电工电子产品基本环境试验规程 试验Ka：盐雾试验方法 GB2900.1 电工名词术语 基本术语 GB2900.17 电工名词术语 继电器及继电保护装置 GB4858 电气继电器的绝缘试验 GB4207 固体绝缘材料在潮湿条件下相比漏电起痕指数和耐漏电起痕指数的测定方法 GB4942.2 低压电器外壳防护等级 GB4988 船舶和海上石油平台用电工产品的额定频率、额定电压 GB6994 船舶电气设备一般规定 GB7094 船用电气设备振动（正弦）试验方法 GB7261 继电器及继电保护装置基本试验方法 ZBK33004 电力系统保护、自动继电器及装置通用技术条件 3 术语 除本标准规定的术语外，其他术语按GB2900.1和GB2900.17执行。 3.1 船用保护继电器 船用保护继电器是船舶电力系统中的一种测量继电器，用于反映被保护对象的异常状态，并按预定要求动作，发出报警信号或切除故障，可具有一种或多种保护功能。 3.2 逆功率继电器 当交流发电机组从系统吸取功率达到一定值时，使电路延时断开的继电器。 3.3 逆电流继电器 当直流电路中电流方向改变并超过整定值时，使电路延时或瞬时断开的继电器。 4 分类 4.1 按用途分： 4.1.1 保护交流发电机组； 4.1.2 保护直流发电机组； 4.1.3 保护电力系统中的其他用电设备。 4.2 按动作原理分： 4.2.1 机电型（如电磁式、感应式、电动机式等）； 4.2.2 静态型（如晶体管式、集成电路式等）。 4.3 按安装型式分： 4.3.1 凸出式； 4.3.2 嵌入式。 4.4 按结构型式分： 4.4.1 插入式； 4.4.2 非插入式。 4.5 按接线方式分： 4.5.1 板前接线； 4.5.2 板后接线。 4.6 按外壳防护等级分： 按GB6994中相关规定执行。 4.7 按保护型式分： 4.7.1 逆功率保护（延时）； 4.7.2 逆电流保护（瞬时或延时）； 4.7.3 欠电压保护（瞬时或延时）； 4.7.4 过电流保护： （1）长延时（反时限或定时限）； （2）短延时（反时限或定时限）； （3）瞬时动作； 4.7.5 其他型式按产品技术文件规定。 5 技术要求 5.1 正常工作条件和安装条件 5.1.1 正常工作条件 5.1.1.1 环境空气温度 环境空气温度上限为+45℃；下限为0℃或-25℃（用于露天甲板）。 5.1.1.2 大气压力 使用地点大气压力为80～110 kPa。 5.1.1.3 环境气候影响 继电器应能承受海上潮湿空气、盐雾、霉菌和油雾的影响。 5.1.1.4 环境机械影响 继电器应能承受各方向不大于22.5°的倾斜、摇摆，以及船舶正常运行中的冲击和振动。 5.1.1.5 污染等级 继电器污染等级为3级。 5.1.1.6 安装类别 继电器的安装类别（过电压类别）为Ⅱ类或Ⅲ类。 5.1.1.7 电压变化 电源电压允许变化范围为额定电压的+6%～-10%。 5.1.1.8 频率变化 电源频率允许变化范围为额定频率的±5%。 5.1.2 安装条件 正常安装条件应符合制造厂提供的安装和使用说明。 5.2 额定值 5.2.1 额定电压和额定频率 继电器的额定电压和额定频率应按相关标准规定选择。 注：带括号的电压值不推荐使用。 5.2.2 额定绝缘电压 （原文未完整提供）
