【机械行业标准(JB)】 发电机转子接地保护装置 技术条件

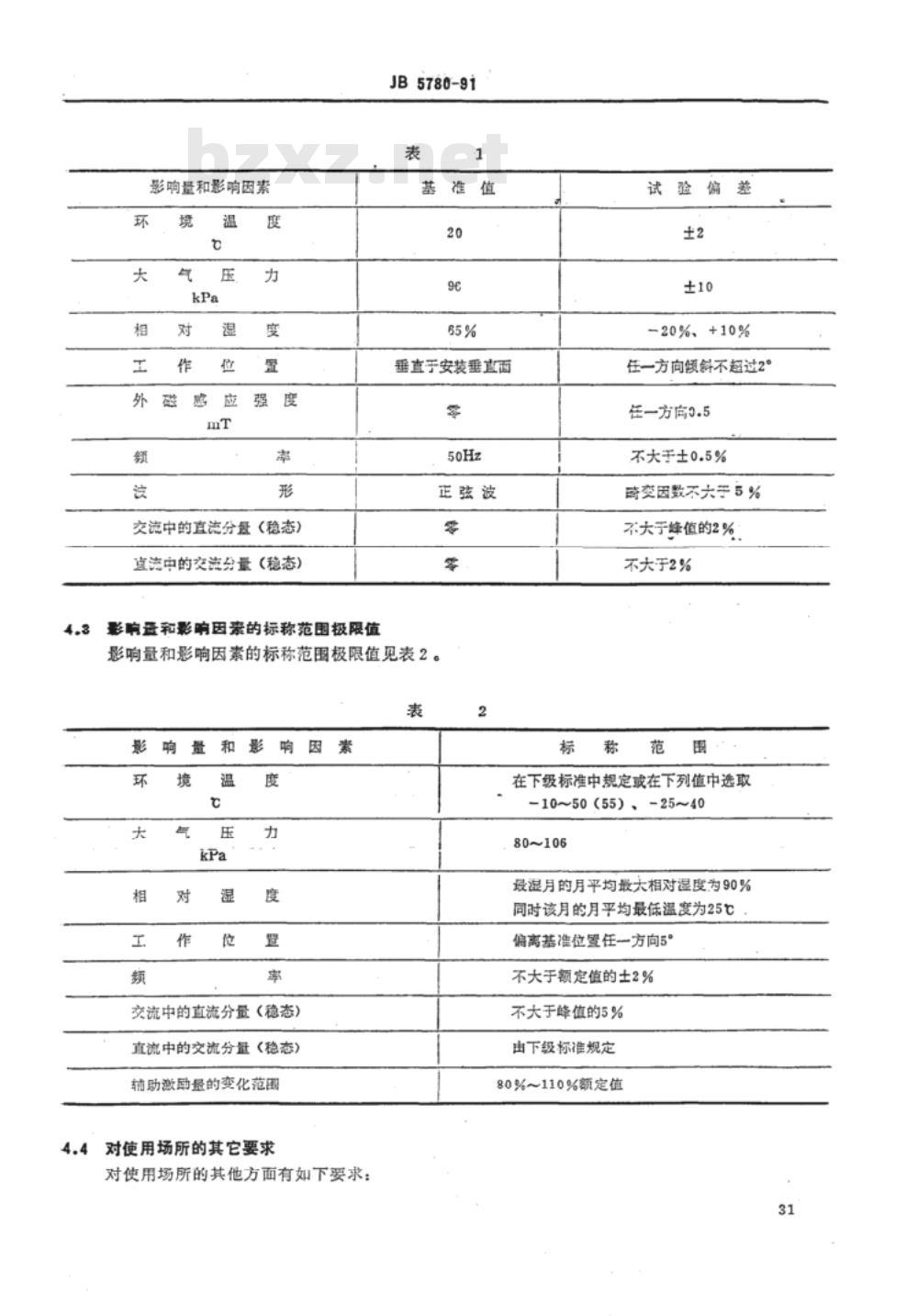

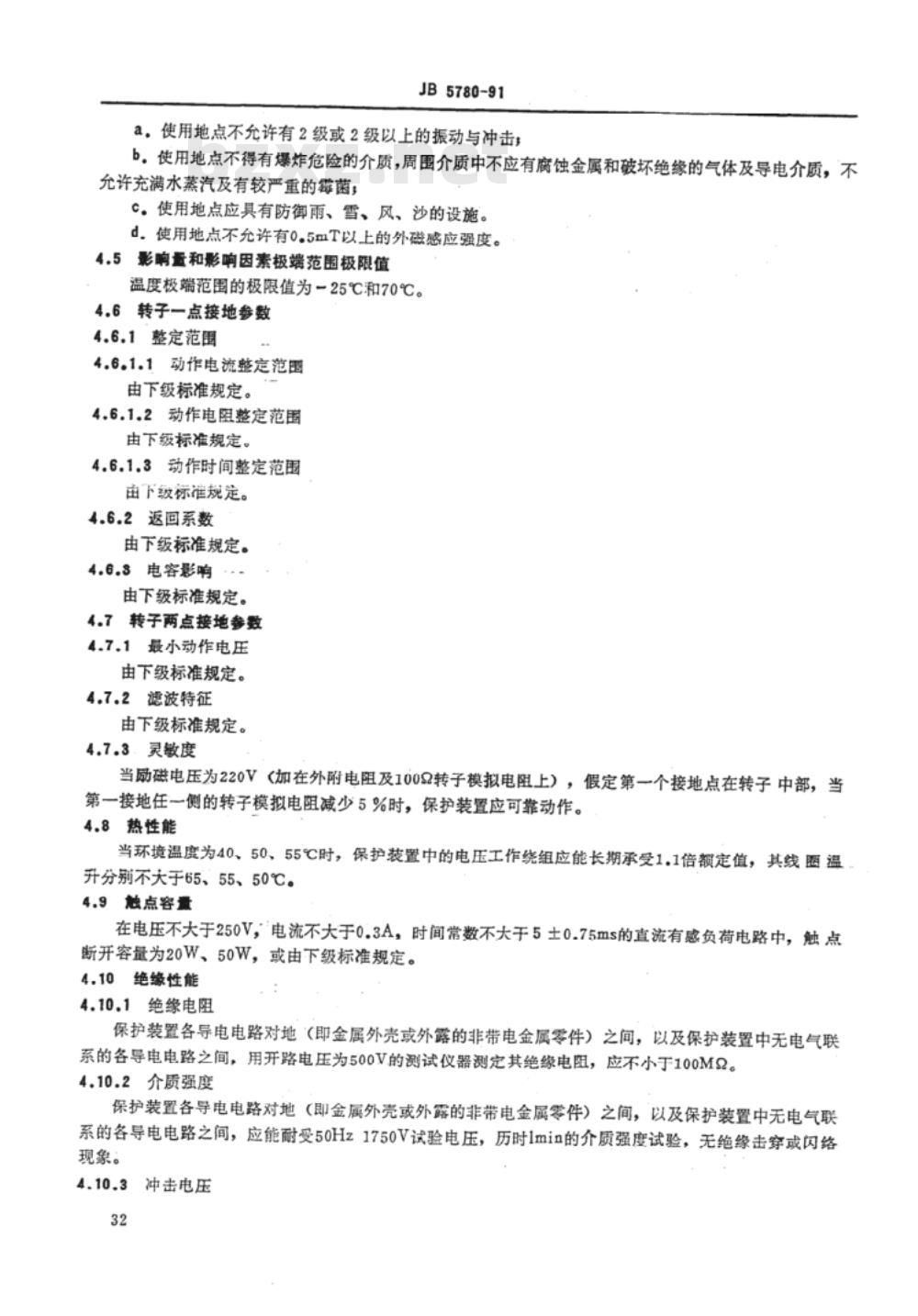

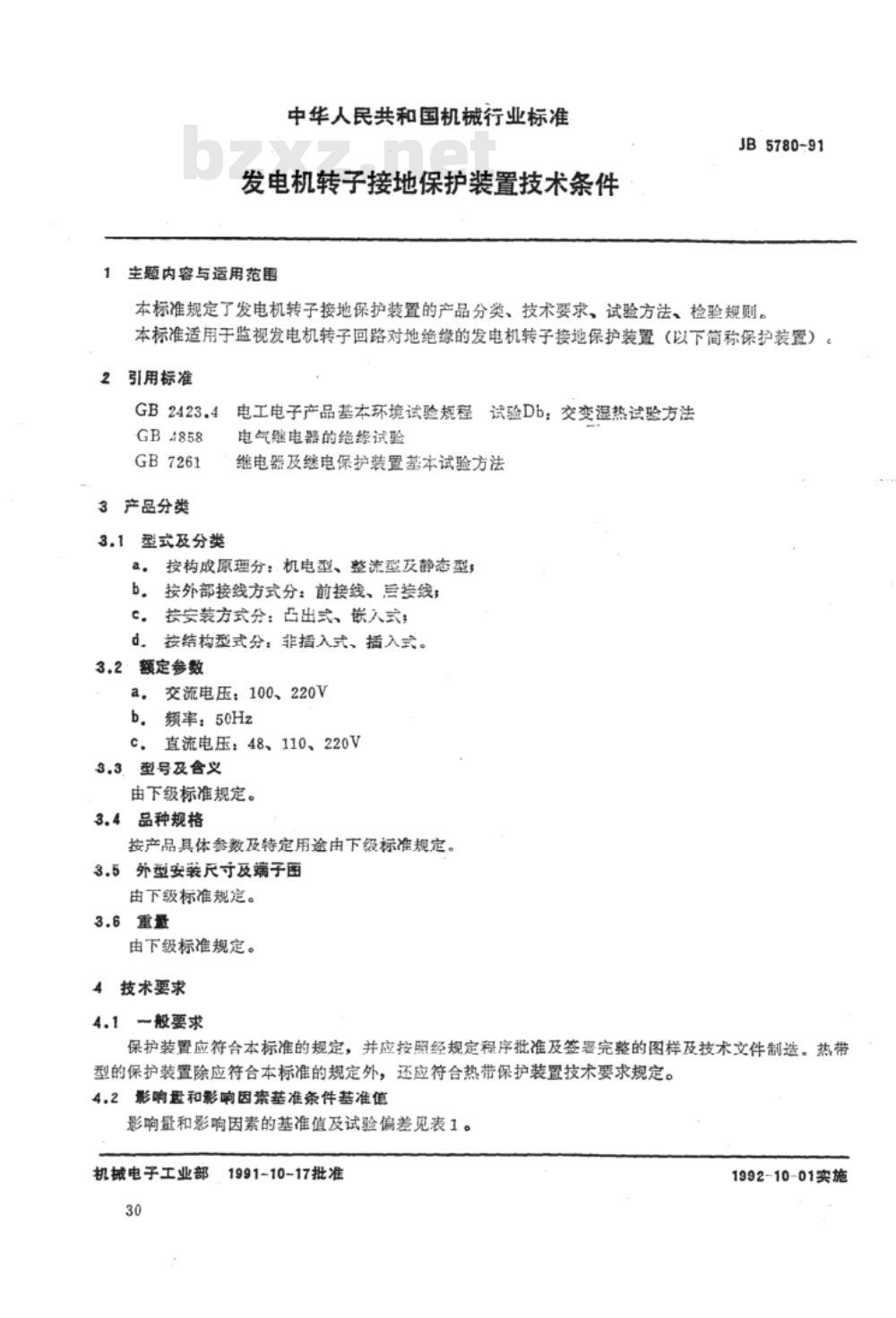

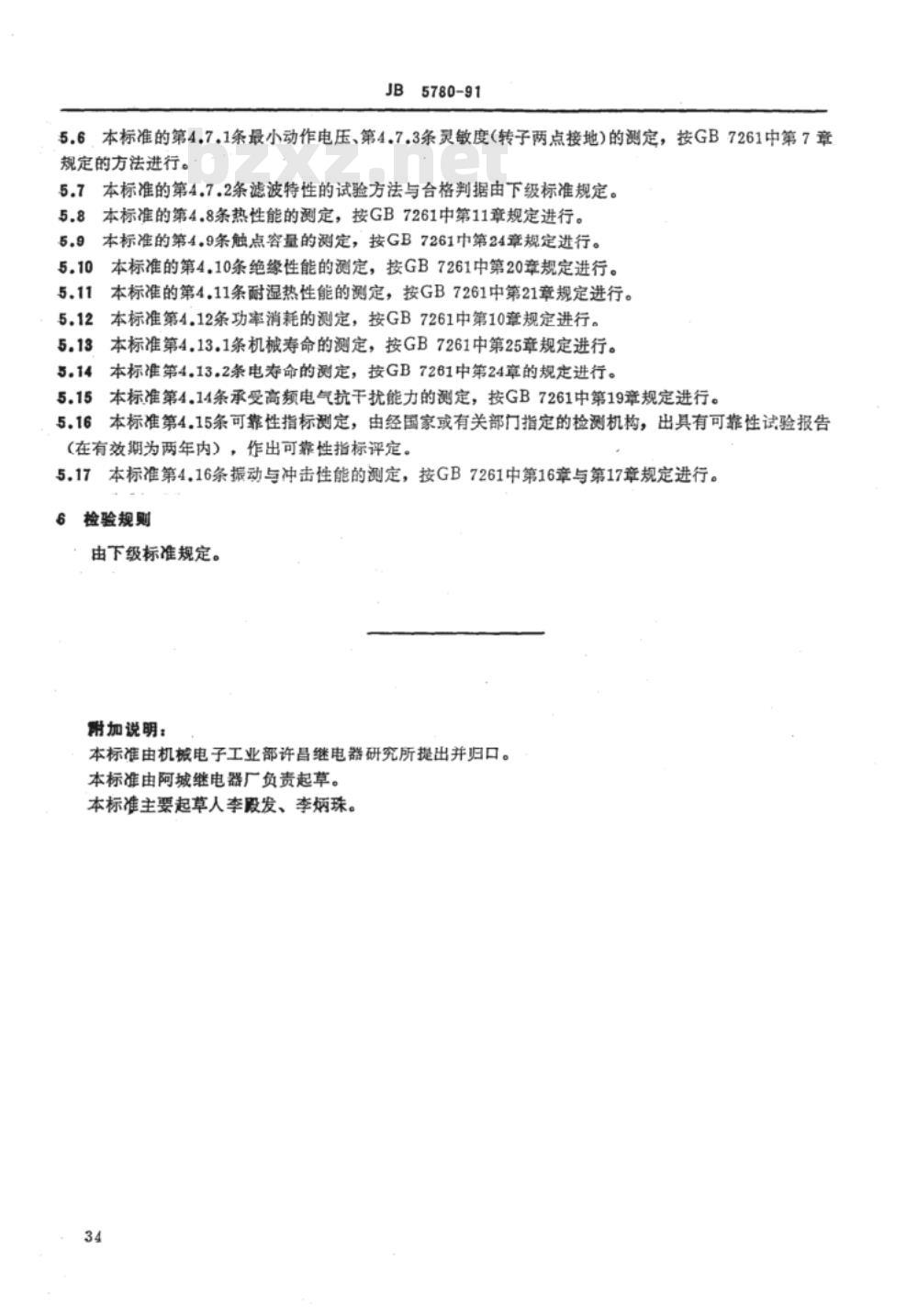

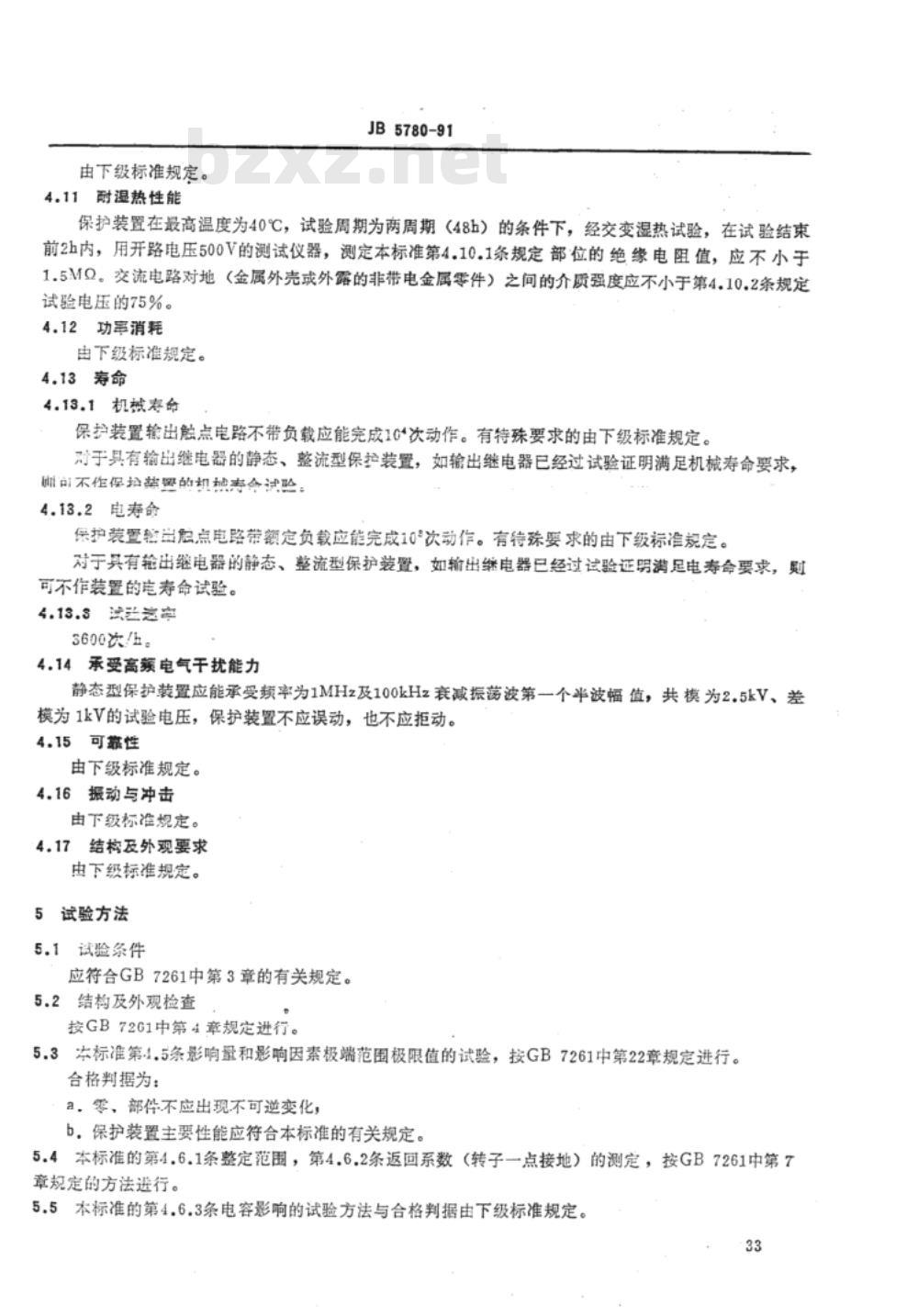

中华人民共和国机械行业标准 JB5780-91 发电机转子接地保护装置技术条件 1 主题内容与适用范围 本标准规定了发电机转子接地保护装置的产品分类、技术要求、试验方法和检验规则。本标准适用于监视发电机转子回路对地绝缘的发电机转子接地保护装置（以下简称保护装置）。 2 引用标准 GB2423.4 电工电子产品基本环境试验规程 试验Db：交变湿热试验方法 GB4858 电气继电器的绝缘试验 GB7261 继电器及继电保护装置基本试验方法 3 产品分类 3.1 型式及分类 按构成原理分为：机电型、整流型、反静态型； 按外部接线方式分为：前接线、后接线； 按安装方式分为：凸出式、嵌入式； 按结构型式分为：非插入式、插入式。 3.2 额定参数 交流电压：100V、220V； 频率：50Hz； 直流电压：48V、110V、220V。 3.3 型号及含义 由下级标准规定。 3.4 品种规格 按产品具体参数及特定用途由下级标准规定。 3.5 外形安装尺寸及端子图 由下级标准规定。 3.6 重量 由下级标准规定。 4 技术要求 4.1 一般要求 保护装置应符合本标准规定，并应按照经规定程序批准的图样及技术文件制造。热带型保护装置除应符合本标准外，还应符合热带型产品的相关技术要求。 4.2 影响量及影响因素基准条件 影响量及影响因素的基准值如下： 环境温度：20℃； 大气压力：96kPa； 相对湿度：65%； 安装位置：垂直于安装面； 外磁感应强度：零； 频率：50Hz（正弦波）； 交流中的直流分量：零； 直流中的交流分量：零。 4.3 影响量和影响因素 影响量和影响因素的标称范围及允许偏差应符合相关规定。典型要求包括： 温度允许偏差±2℃； 压力允许偏差±10kPa； 相对湿度变化范围为-20%至+10%； 安装位置偏差不超过任一方向2°； 频率偏差不大于±0.5%； 波形畸变系数不大于5%； 交流中直流分量不大于峰值的2%； 直流中交流分量不大于2%； 辅助激励量变化范围为额定值的80%～110%。 4.4 使用场所的要求 使用场所应满足以下条件： 不得存在2级及以上振动与冲击； 不得存在爆炸危险介质； 周围介质中不得含有腐蚀金属和破坏绝缘的气体及导电介质； 不允许充满水蒸气及存在严重霉菌； 应具备防雨、防雪、防风、防沙措施； 外磁感应强度不应超过0.5mT。 4.5 极端环境条件 温度极端范围为-25℃至70℃。 4.6 转子一点接地参数 4.6.1 整定范围 动作电流、动作电阻及动作时间的整定范围均由下级标准规定。 4.6.2 返回系数 由下级标准规定。 4.6.3 电容影响 由下级标准规定。 4.7 转子两点接地参数 4.7.1 最小动作电压 由下级标准规定。 4.7.2 滤波特性 由下级标准规定。 4.7.3 灵敏度 当励磁电压为220V（加在外附电阻及转子模拟电阻上）时，假定第一个接地点在转子中部，当第一接地任一侧的转子模拟电阻减少5%时，保护装置应能可靠动作。 4.8 热性能 在环境温度为40℃、50℃、55℃时，保护装置中的电压工作绕组应能长期承受1.1倍额定电压，其线圈温升分别不大于65℃、55℃、50℃。 4.9 触点容量 在电压不大于250V、电流不大于0.3A、时间常数不大于5±0.75ms的直流有感负荷电路中，触点断开容量为20W或50W，或由下级标准规定。 4.10 绝缘性能 4.10.1 绝缘电阻 保护装置各导电电路对地（即金属外壳或外露的非带电金属零件）之间，以及各无电气联系的导电电路之间，在开路电压为500V的条件下测量，其绝缘电阻应不小于100MΩ。
