【机械行业标准(JB)】 电力半导体器件用型材散热器 技术条件

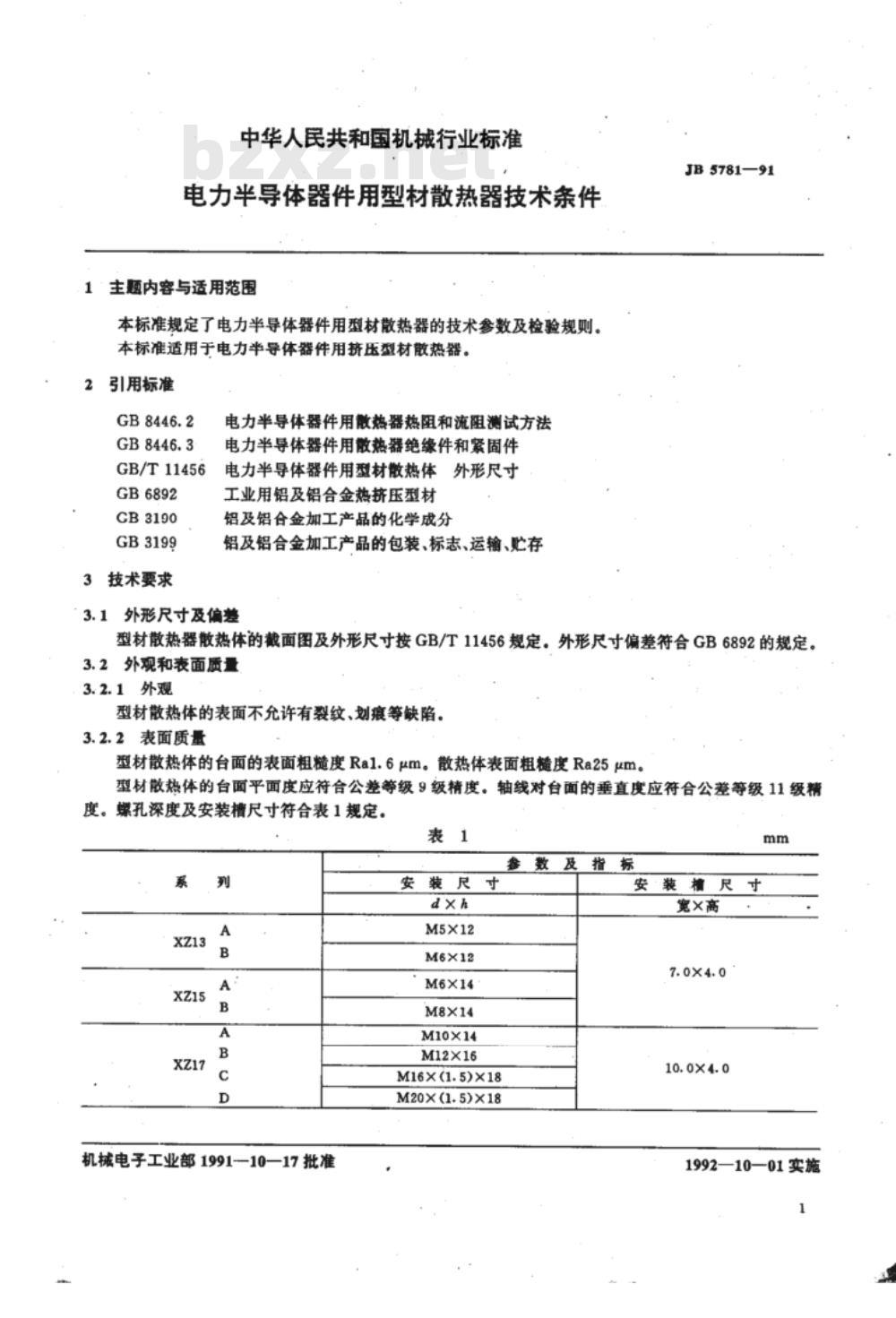

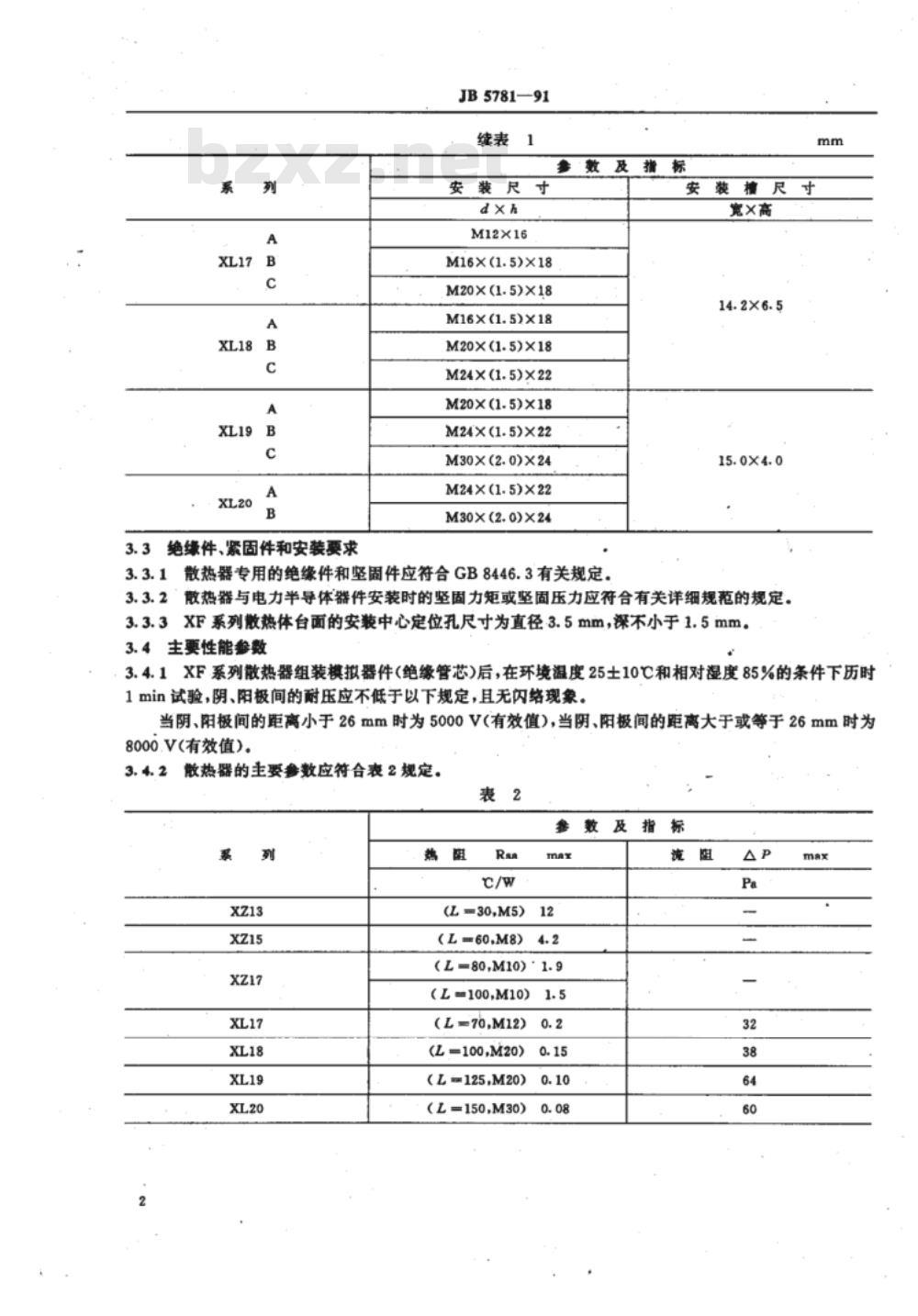

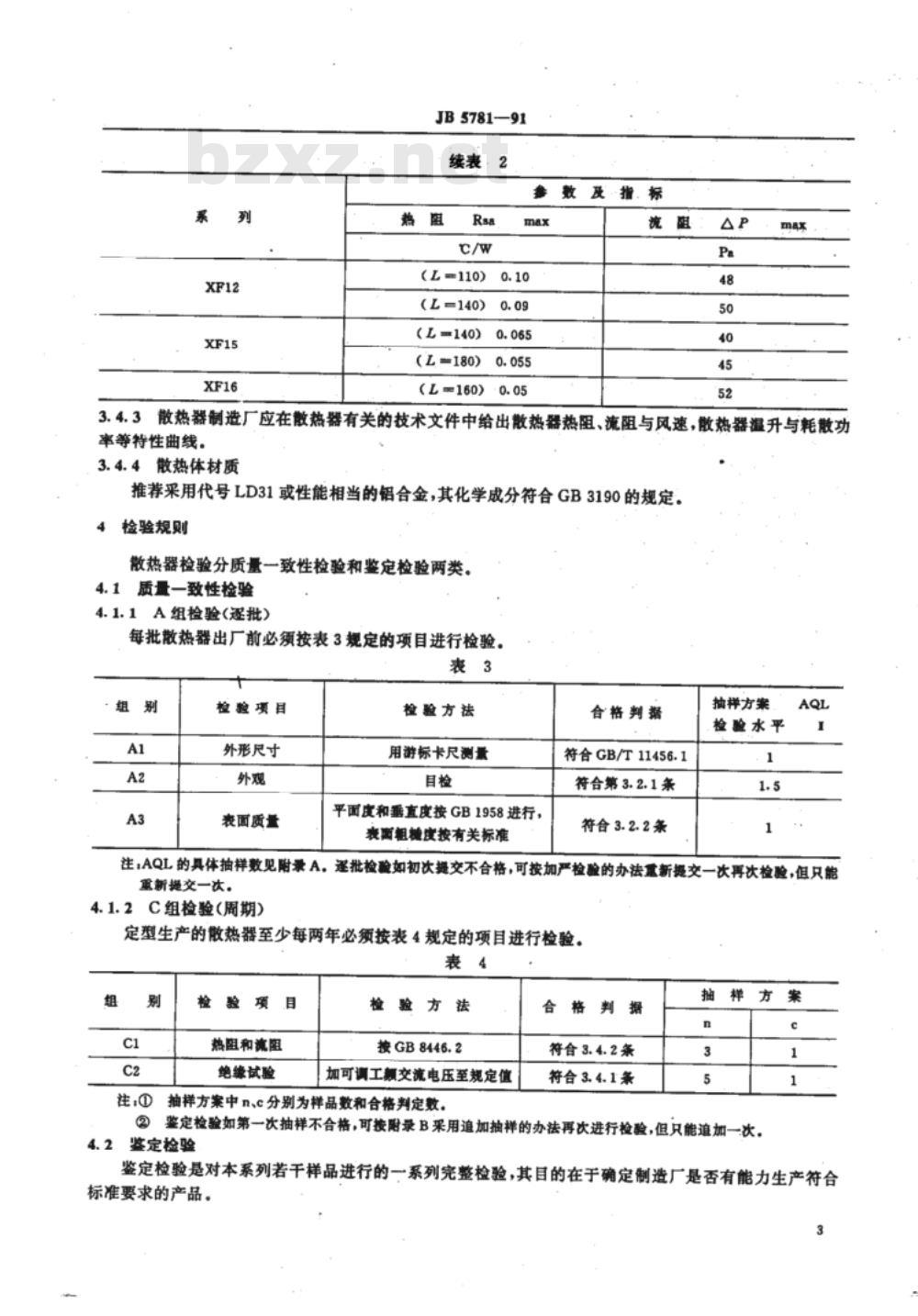

中华人民共和国机械行业标准 JB5781—91 电力半导体器件用型材散热器技术条件 1 主题内容与适用范围 本标准规定了电力半导体器件用型材散热器的技术参数及检验规则。本标准适用于电力半导体器件用挤压型材散热器。 2 引用标准 GB8446.2 电力半导体器件用散热器热阻和流阻测试方法 GB8446.3 电力半导体器件用散热器绝缘件和紧固件 GB/T11456 电力半导体器件用型材散热体外形尺寸 GB6892 工业用铝及铝合金热挤压型材 GB3190 铝及铝合金加工产品的化学成分 GB3199 铝及铝合金加工产品的包装、标志、运输、储存 3 技术要求 3.1 外形尺寸及偏差 型材散热器散热体的截面图及外形尺寸应符合GB/T11456的规定，外形尺寸偏差应符合GB6892的规定。 3.2 外观和表面质量 3.2.1 外观 型材散热体表面不允许存在裂纹、划痕等缺陷。 3.2.2 表面质量 型材散热体台面的表面粗糙度Ra不大于1.6μm；散热体其他表面粗糙度Ra不大于25μm。 台面平面度应符合公差等级9级精度；轴线对台面的垂直度应符合公差等级11级精度。 螺孔深度及安装槽尺寸应符合规定。 常用安装尺寸示例： 螺纹规格包括M5×12、M6×12、M6×14、M8×14、M10×14、M12×16、M16×1.5×18、M20×1.5×18等； 安装槽尺寸（宽×高）示例：7.0×4.0mm、10.0×4.0mm等。 3.3 绝缘件、紧固件和安装要求 3.3.1 散热器专用绝缘件和紧固件应符合GB8446.3的规定。 3.3.2 散热器与电力半导体器件安装时的紧固力矩或紧固压力应符合有关详细规范的规定。 3.3.3 XF系列散热体台面的安装中心定位孔直径为3.5mm，深度不小于1.5mm。 3.4 主要性能参数 3.4.1 绝缘耐压性能 XF系列散热器在组装模拟器件后，在环境温度25±10℃、相对湿度85%条件下进行1分钟耐压试验，应满足： 当阴、阳极间距离小于26mm时，耐压不低于5000V（有效值）； 当阴、阳极间距离大于或等于26mm时，耐压不低于8000V（有效值），且不得出现闪络现象。 3.4.2 热阻与流阻参数 不同系列散热器的热阻（℃/W）和流阻（Pa）应符合规定。例如： XZ、XL系列热阻范围约为4.2～0.08℃/W； XF系列热阻范围约为0.10～0.05℃/W； 对应流阻范围约为32～64Pa。 3.4.3 特性曲线 制造厂应在技术文件中提供散热器热阻、流阻与风速关系曲线，以及温升与耗散功率关系曲线。 3.4.4 材质要求 散热体推荐采用LD31铝合金或性能相当材料，其化学成分应符合GB3190规定。 4 检验规则 散热器检验分为质量一致性检验和鉴定检验。 4.1 质量一致性检验 4.1.1 A组检验（逐批） 每批产品出厂前应进行以下项目检验： 外形尺寸：用游标卡尺测量； 外观：采用目测检查； 表面质量：包括平面度和垂直度检测。 以上要求用于保证电力半导体器件用型材散热器的结构性能、散热性能及使用可靠性。
