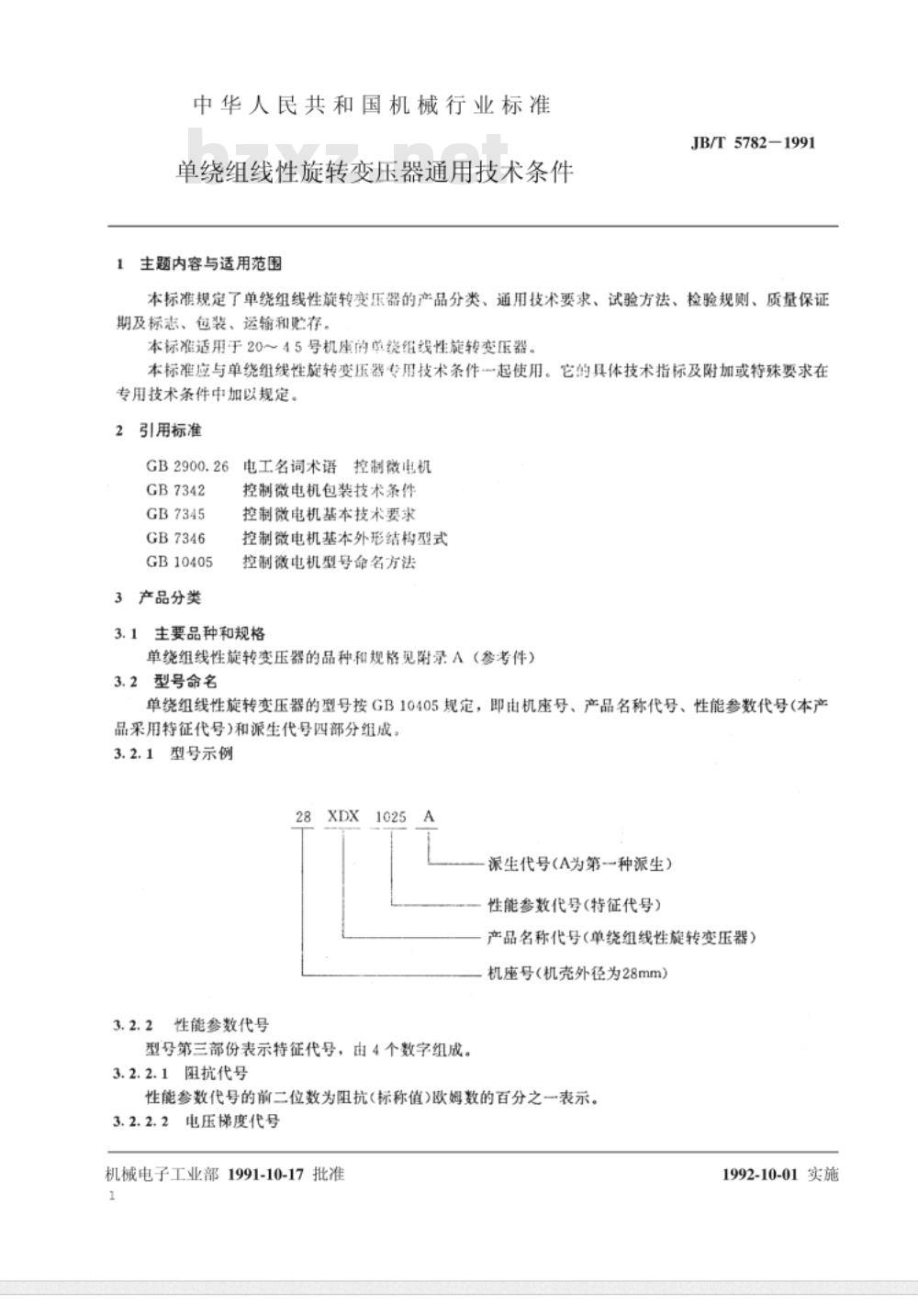

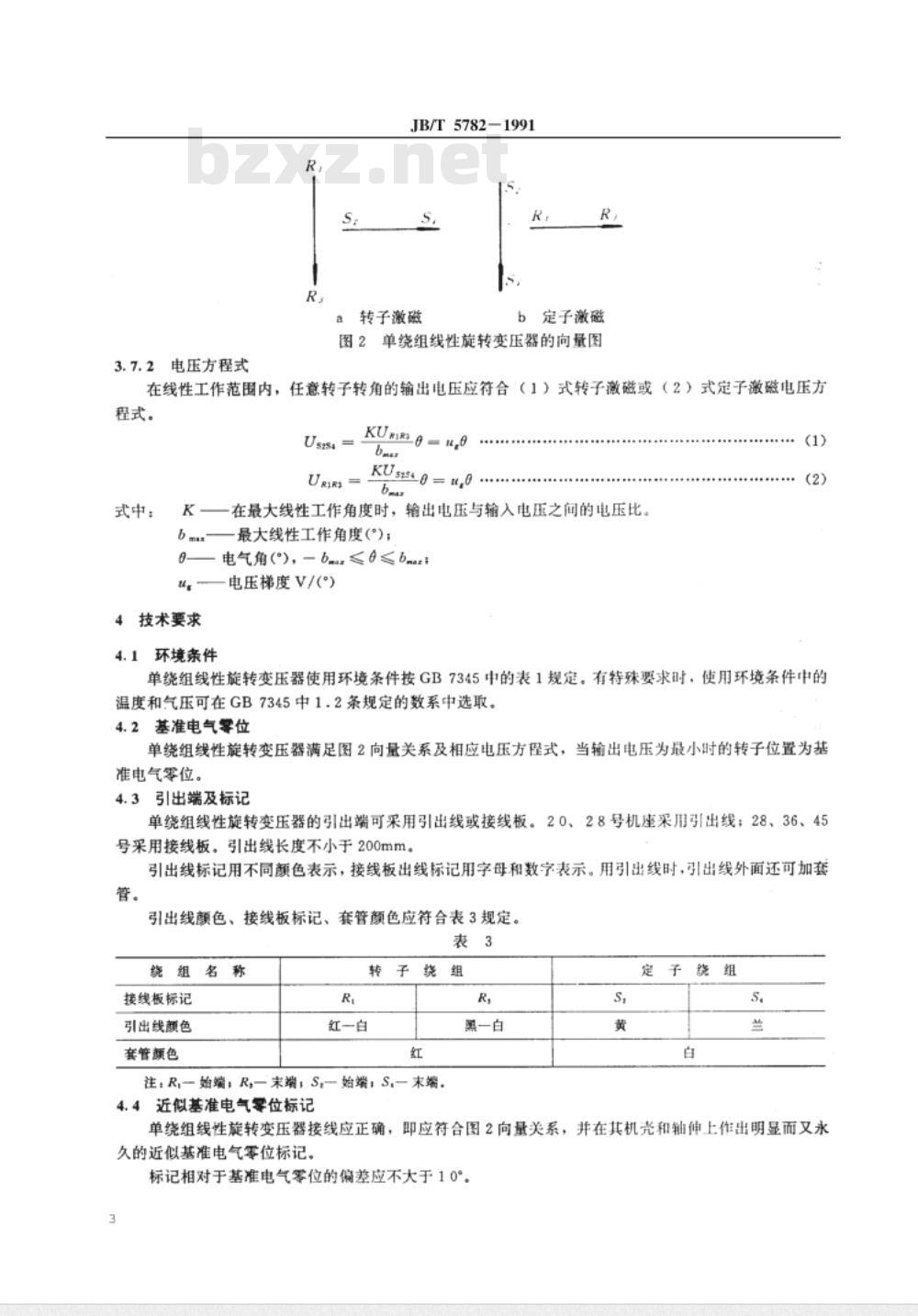

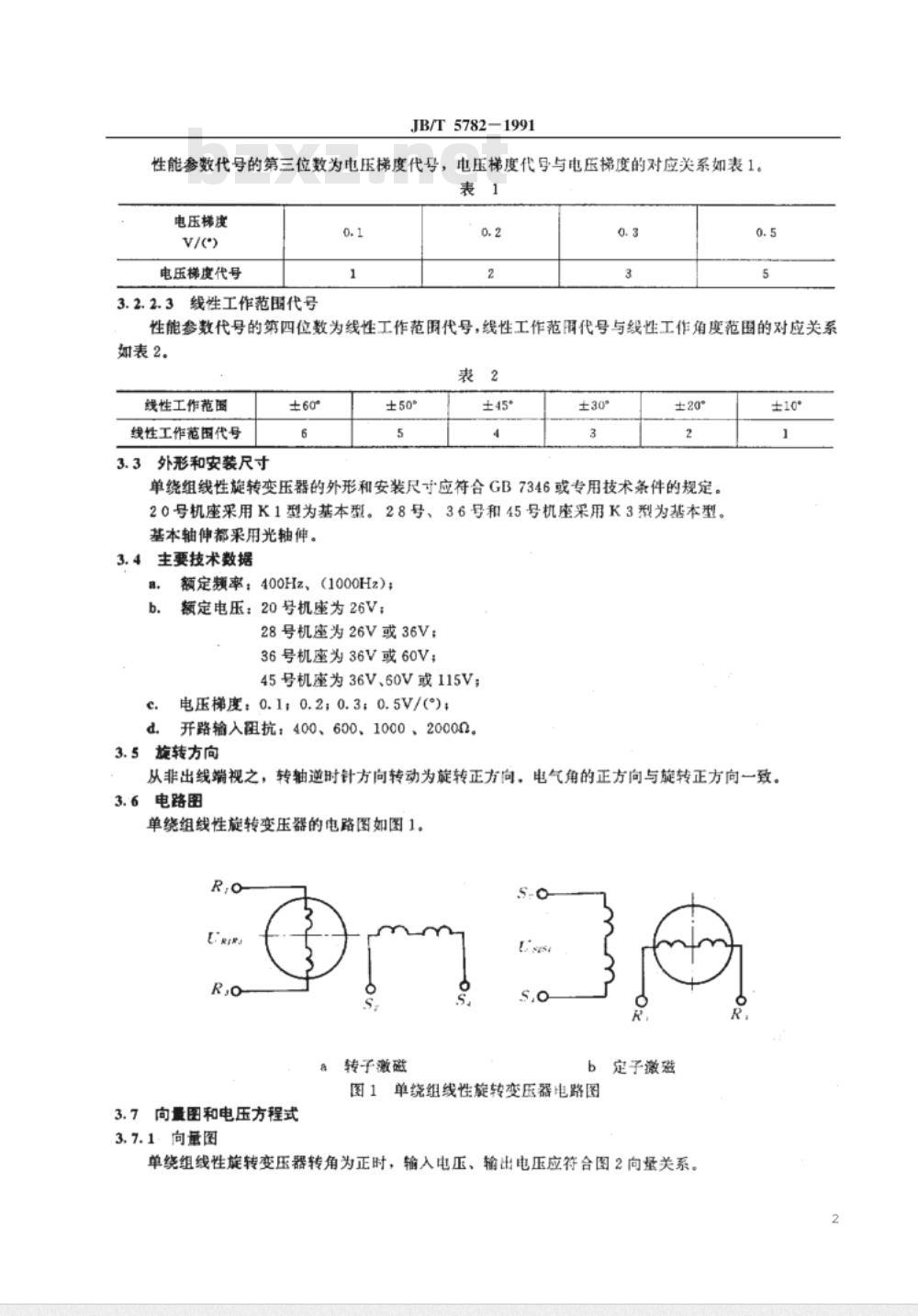

中华人民共和国机械行业标准 JB/T 5782-1991 单绕组线性旋转变压器通用技术条件 1 主题内容与适用范围 本标准规定了单绕组线性旋转变压器的产品分类、通用技术要求、试验方法、检验规则、质量保证期以及标志、包装、运输和贮存要求。本标准适用于20～45号机座的单绕组线性旋转变压器。本标准应与专用技术条件配合使用，其具体技术指标及特殊要求由专用技术条件规定。 2 引用标准 GB2900.26 电工名词术语 控制微电机 GB7342 控制微电机包装技术条件 GB7345 控制微电机基本技术要求 GB7346 控制微电机基本外形结构型式 GB10405 控制微电机型号命名方法 3 产品分类 3.1 主要品种和规格 单绕组线性旋转变压器的品种和规格见附录A（参考件）。 3.2 型号命名 产品型号按GB10405规定，由机座号、产品名称代号、性能参数代号（特征代号）和派生代号组成。 3.2.1 型号示例 型号由以下部分构成：机座号（如28表示机壳外径28mm）、产品名称代号（XDX表示单绕组线性旋转变压器）、性能参数代号（4位数字）以及派生代号（如A表示某一派生型）。 3.2.2 性能参数代号 性能参数代号由4位数字组成： （1）前两位为阻抗代号，表示标称阻抗值（欧姆）的百分之一； （2）第三位为电压梯度代号，对应关系如下： 0.1 V/°对应代号1；0.2 V/°对应代号2；0.3 V/°对应代号3；0.5 V/°对应代号5； （3）第四位为线性工作范围代号，对应关系如下：±10°对应1；±20°对应2；±30°对应3；±45°对应4；±50°对应5；±60°对应6。 3.3 外形和安装尺寸 外形和安装尺寸应符合GB7346或专用技术条件的规定。20号机座采用K1型为基本型；28、36、45号机座采用K3型为基本型。基本轴伸均采用光轴伸结构。 3.4 主要技术数据 额定频率：400Hz（或1000Hz）； 额定电压：20号机座为26V；28号机座为26V或36V；36号机座为36V或60V；45号机座为36V、60V或115V； 电压梯度：0.1、0.2、0.3、0.5 V/°； 开路输入阻抗：400Ω、600Ω、1000Ω、2000Ω等。 3.5 旋转方向 从非出线端观察，转轴逆时针方向转动为旋转正方向，电气角正方向与旋转方向一致。 3.6 电路图 单绕组线性旋转变压器的电路结构应符合规定。 3.7 向量图和电压方程式 在规定线性工作范围内，当转子转角为正时，输入电压与输出电压应满足相应向量关系。 3.7.1 电压方程式 在线性工作范围内，任意转子转角的输出电压应符合相应的电压方程式，其参数包括：最大线性工作角度、输入输出电压比、电气角范围等。 4 技术要求 4.1 环境条件 使用环境条件应符合GB7345中的规定。如有特殊要求，温度和气压范围可在标准规定范围内选取。 4.2 基准电气零位 当满足规定向量关系且输出电压为最小时的转子位置定义为基准电气零位。 4.3 引出端及标记 引出端可采用引出线或接线板。20号、28号机座采用引出线；28、36、45号机座采用接线板。引出线长度不小于200mm。引出线标记采用不同颜色区分，接线板标记采用字母和数字表示。
