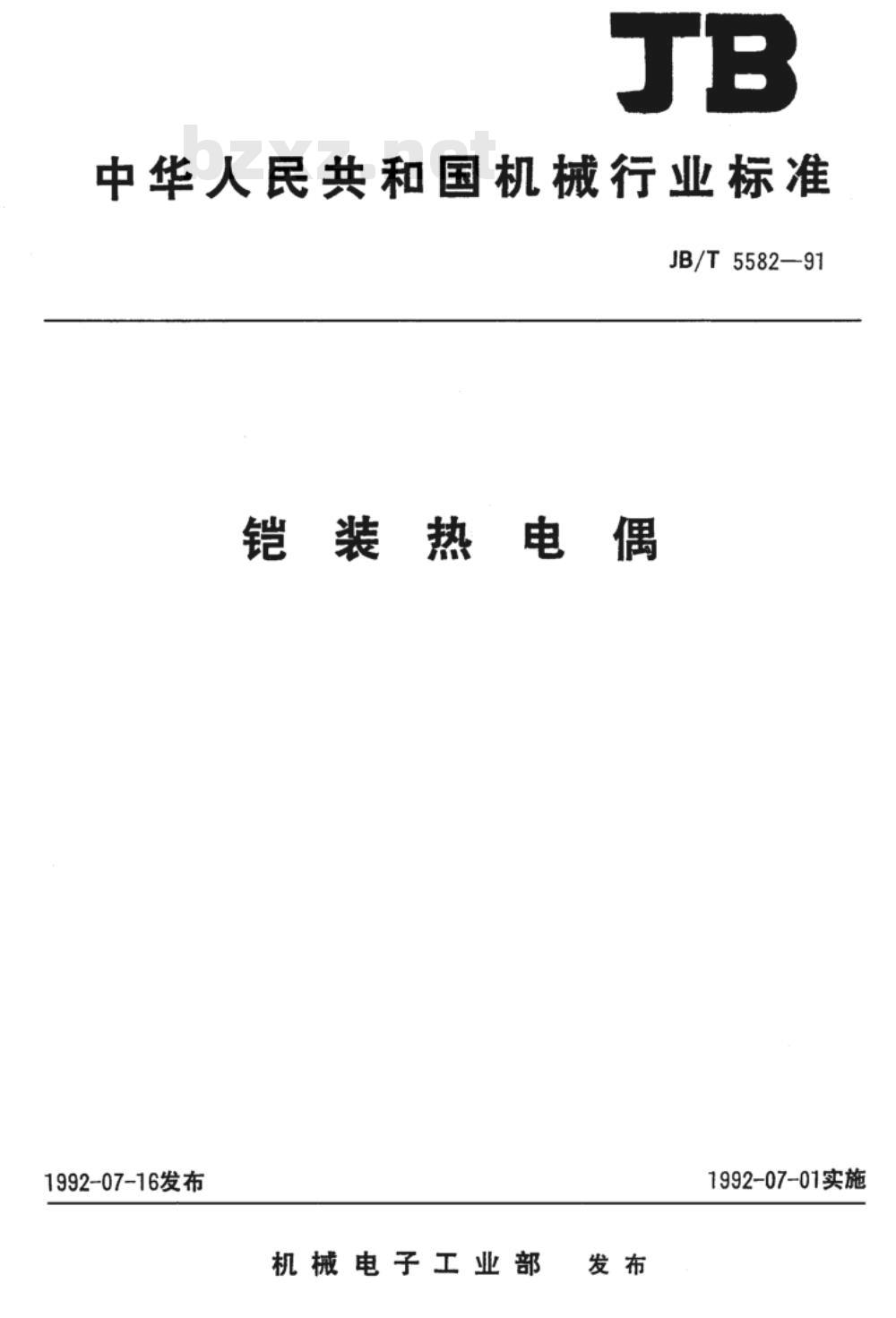

中华人民共和国机械行业标准
JB/T5582—91
铠装热电偶

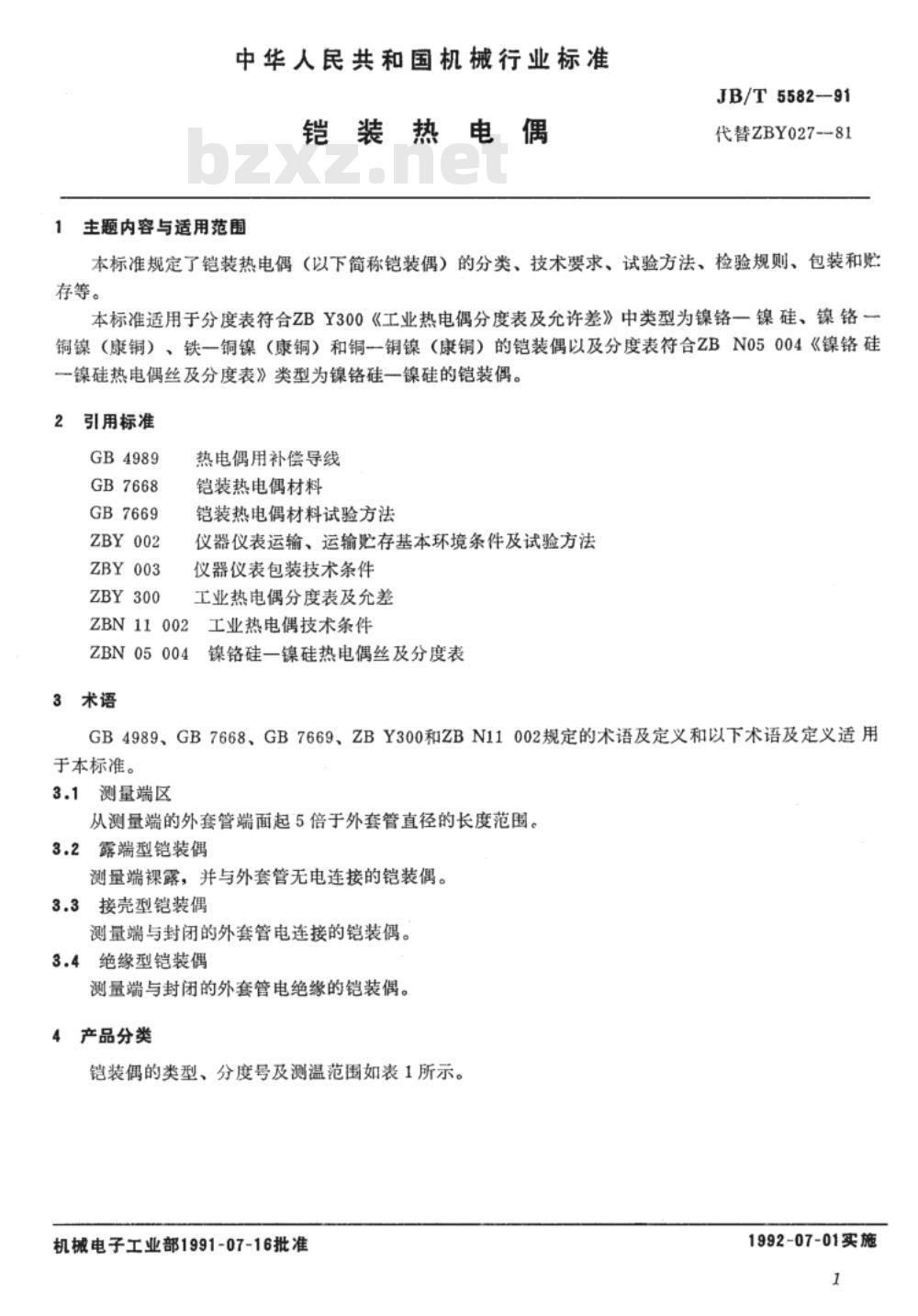

1 主题内容与适用范围
本标准规定了铠装热电偶（以下简称铠装偶）的分类、技术要求、试验方法、检验规则、包装和贮存方法。本标准适用于分度表符合ZBY300《工业热电偶分度表及允许差》中类型为镍铬-镍硅、镍铬-铜镍（康铜）、铁-铜镍（康铜）和铜-铜镍（康铜）的铠装偶，以及分度表符合ZBN05004《镍铬硅-镍硅热电偶丝及分度表》类型为镍铬硅-镍硅的铠装偶。

2 引用标准
GB 4989、GB 7668、GB 7669、ZBY002、ZBY003、ZBY300、ZBN11002、ZBN05004

3 术语
3.1 测量端区: 从测量端外套管端面起五倍外套管直径的长度范围。
3.2 露端型铠装偶: 测量端裸露并与外套管无电连接的铠装偶。
3.3 接壳型铠装偶: 测量端与封闭外套管电连接的铠装偶。
3.4 绝缘型铠装偶: 测量端与封闭外套管电绝缘的铠装偶。

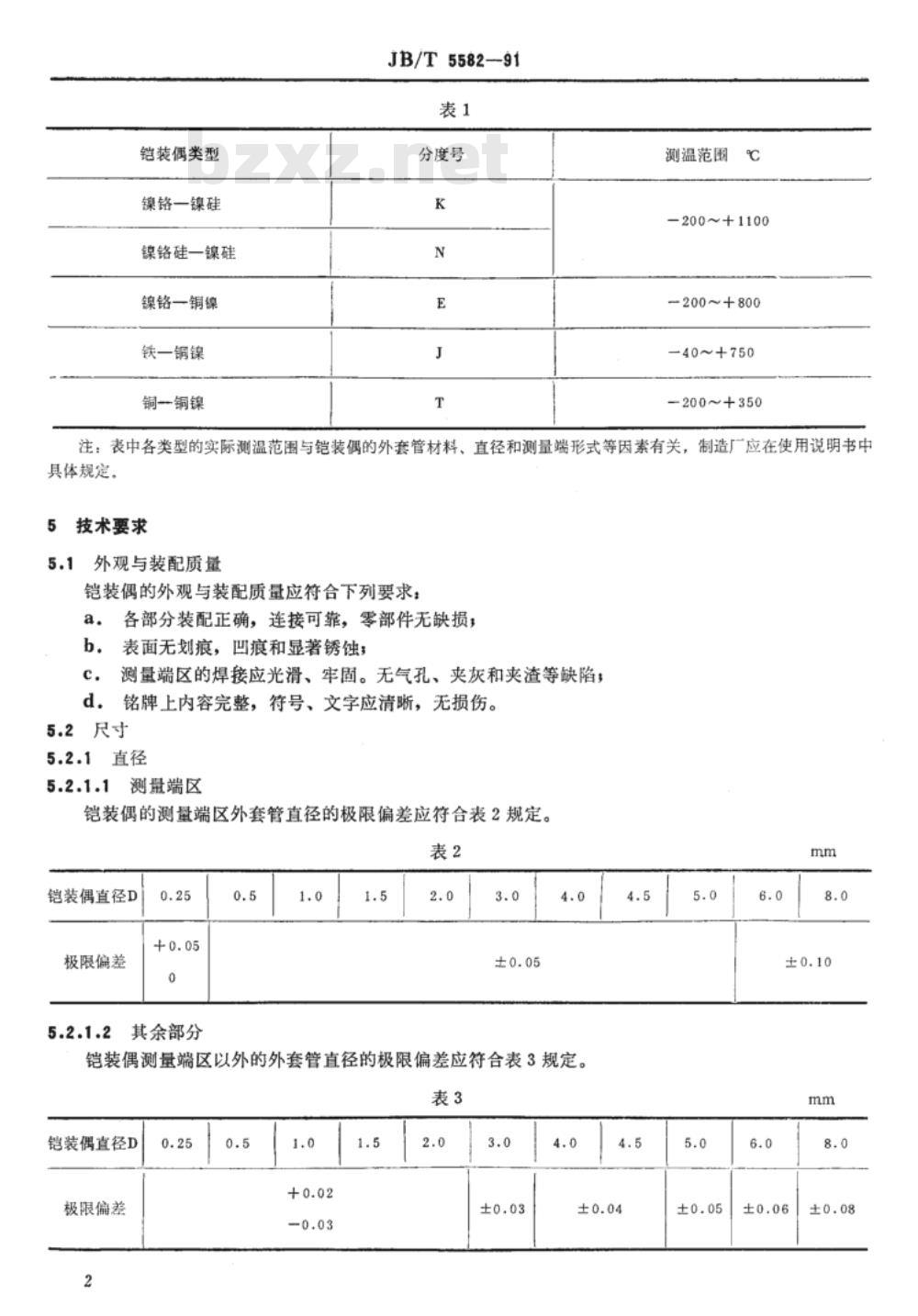

4 产品分类
铠装偶的类型、分度号及测温范围如下表所示:
表1
铠装偶类型 | 分度号 | 测温范围(℃)
镍铬-镍硅 | K | -200~+1100
镍铬硅-镍硅 | N | -200~+800
镍铬-铜镍 | E | -40~+750
铁-铜镍 | T | 200~+350
铜-铜镍 | - | -Www.bzxZ.net
注：实际测温范围与外套管材料、直径和测量端形式有关，由制造厂在使用说明书中规定。

5 技术要求
5.1 外观与装配质量: 各部分装配正确、连接可靠，无零部件缺损，表面无划痕、凹痕和明显锈蚀；测量端区焊接光滑、牢固，无气孔、夹灰和夹渣等缺陷；铭牌内容完整，符号文字清晰，无损伤。
5.2 尺寸
5.2.1 直径
5.2.1.1 测量端区: 外套管直径极限偏差见表2
表2
铠装偶直径D(mm) | 极限偏差(mm)
0.25 | +0.05
0.5 | ±0.05
1.0 | ±0.05
1.5 | ±0.05
2.0 | ±0.05
3.0 | ±0.05
4.0 | ±0.05
5.2.1.2 其他部分: 外套管直径极限偏差见表3
表3
铠装偶直径D(mm) | 极限偏差(mm)
0.25-1.0 | +0.02/-0.03
1.5-3.0 | ±0.03
4.0-4.5 | ±0.04
5.0 | ±0.05
6.0 | ±0.06
8.0 | ±0.08

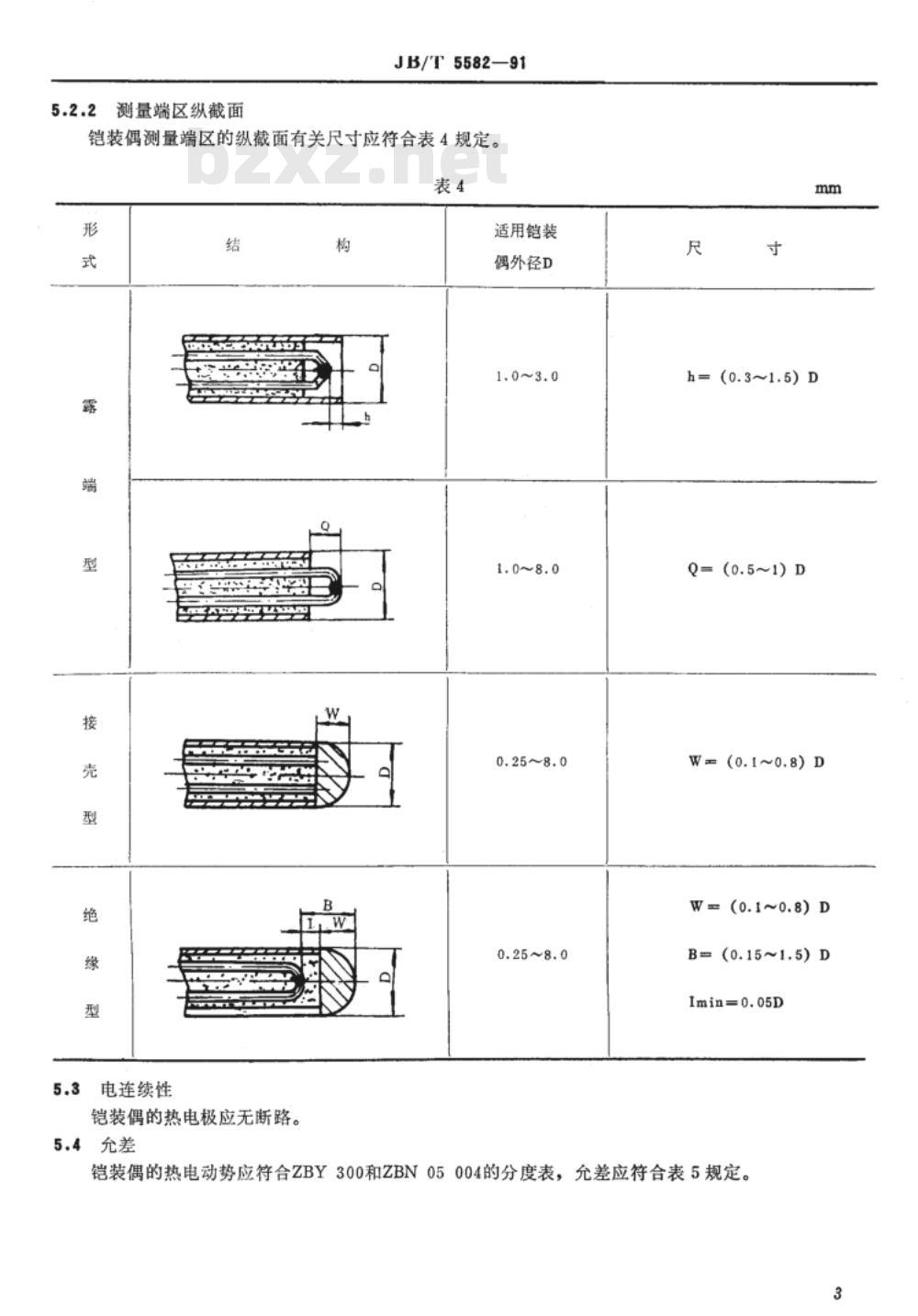

5.2.2 测量端区纵截面: 相关尺寸见表4
5.3 电连续性: 热电极应无断路。

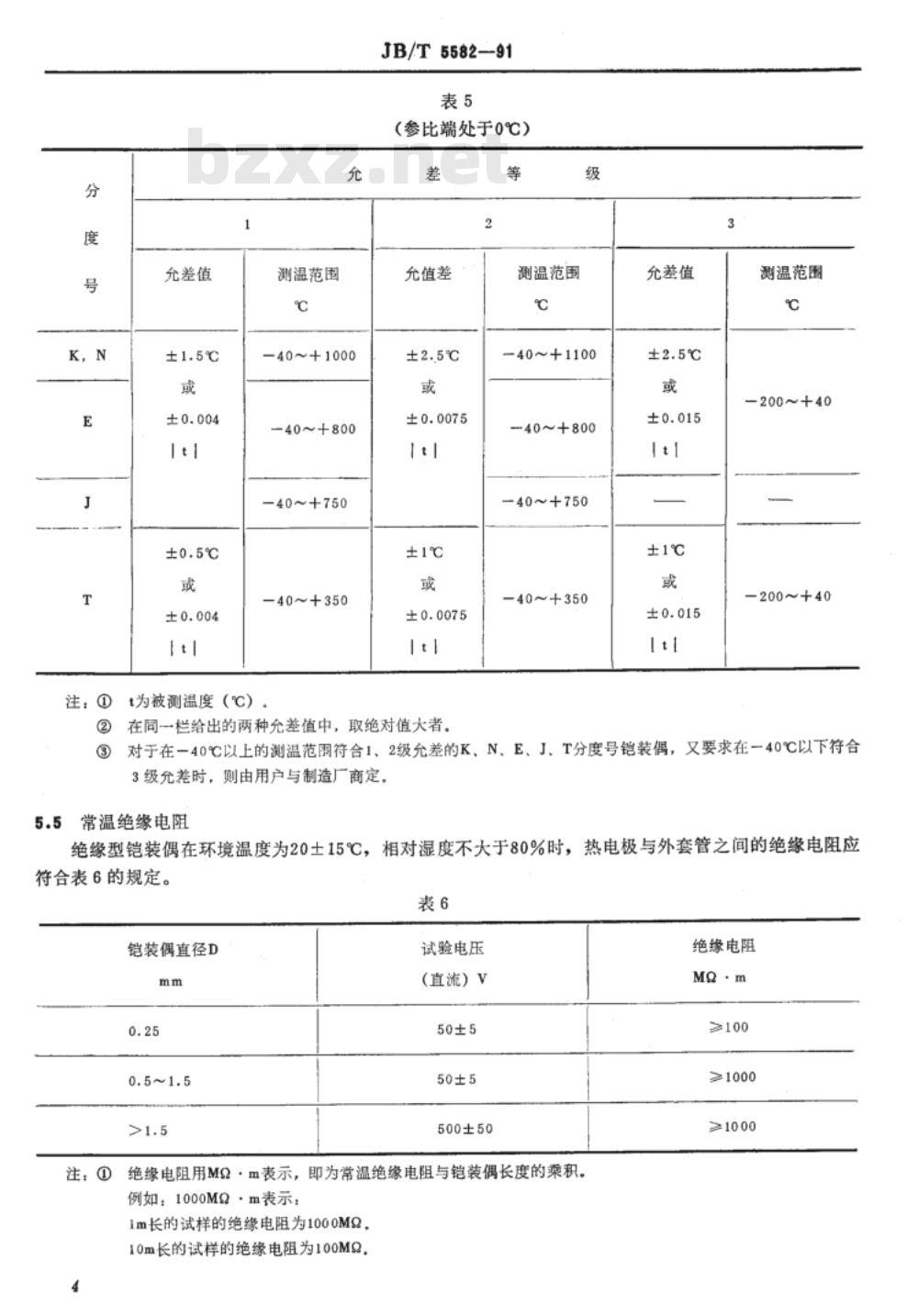

5.4 允差: 热电动势应符合ZBY300和ZBN05004分度表，允差见表5
表5
分度号 | 测温范围(℃) | 允差值
K, N | -40~+1000 | ±1.5℃ 或 ±0.004It
E | -40~+750 | ±0.5℃ 或 ±0.004It
T | -40~+350 | ±1℃ 或 ±0.0075It
注: t为被测温度(℃)，参比端处于0℃。
