【机械行业标准(JB)】辊道电机减速器

本网站发布时间： 1991-08-14 16:00:00

JB/T5562-1991
现行
　点击下载此标准

基本信息

标准号：
JB/T 5562-1991
标准名称：
辊道电机减速器
标准类别：
机械行业标准(JB)
英文名称：
Roller motor reducer
标准状态：
现行
发布日期：
1991-08-14
实施日期：
1992-07-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
459.56 KB

手机扫码下载更方便

标准分类号

中标分类号：
机械>>通用零部件>>J19联轴器、制动器与变速器

关联标准

替代情况：
JB/ZQ 4003-83

出版信息

页数：
20 页
标准价格：
19.0 元

其他信息

发布部门：
西安重型机械研究所
相关标签：
电机减速器

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了YZD、YGL、YZL、YGX、YZX五个系列辊道电动机减速器的型式、尺寸和技术要求。本标准主要适用于轧机(传动比i≤12.5)及连铸机(i≥2)单杀虫剂传动运输辊道，其负荷特性为启动较频繁，带负荷启动，且正反两向运转，也可用于其他负荷相似或较轻的机械传动。工作环境温度为-40~50℃；低于0℃时，启动前应预热，高于40℃时，应采取降温措施。 JB/T 5562-1991 辊道电机减速器 JB/T5562-1991

标准内容

部分标准内容：

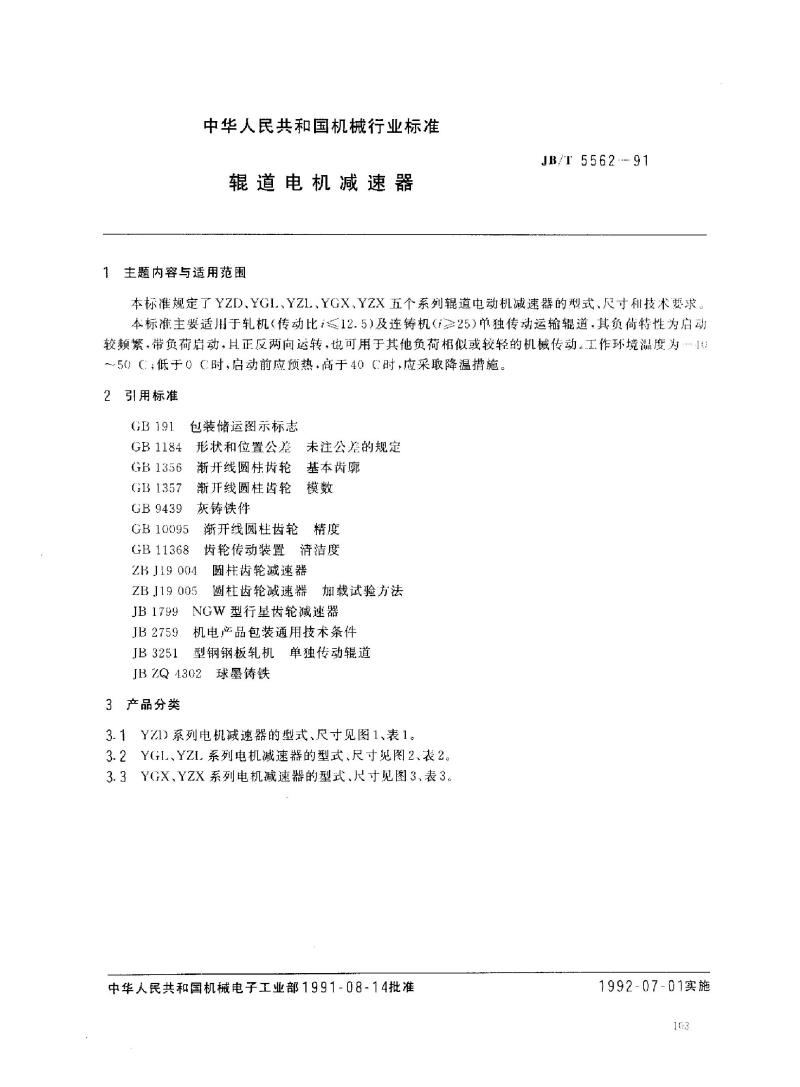

中华人民共和国机械行业标准
辊道电机减速器

1 主题内容与适用范围
本标准规定了YZD、YGI、YZI、YGX、YZX五个系列辊道电动机减速器的型式、尺寸及技术要求。本标准主要适用于轧机传动比为3~12.5及连铸机传动比为3~25的单独传动运输辊道，其负荷特性为启动较频繁，带负荷启动，且可正反两向运转，也可用于其他负荷相似或较轻的机械传动。工作环境温度为-10~50℃；低于0℃时，启动前应预热；高于40℃时，应采取降温措施。

2 规范性引用文件
本标准引用以下标准：
- GB 191 包装储运图示标志
- GB 1184 形状和位置公差
- GB 1356 未注公差的规定
- GB 1357 渐开线圆柱齿轮基本齿廓
- GB 9439 渐开线圆柱齿轮模数
- GB 10095 灰铸铁件
- GB 11368 渐开线圆柱齿轮精度
- ZBJ 19-004 齿轮传动装置清洁度
- ZBJ 19-005 圆柱齿轮减速器加载试验方法
- JB 1799 NGW型行星齿轮减速器
- JB 2759 机电产品包装通用技术条件
- JB 3251 型钢钢板轧机单独传动辊道
- IB ZQ 4302 球墨铸铁

3 产品分类
3.1 YZD系列电机减速器的型式及尺寸见图1、表1。

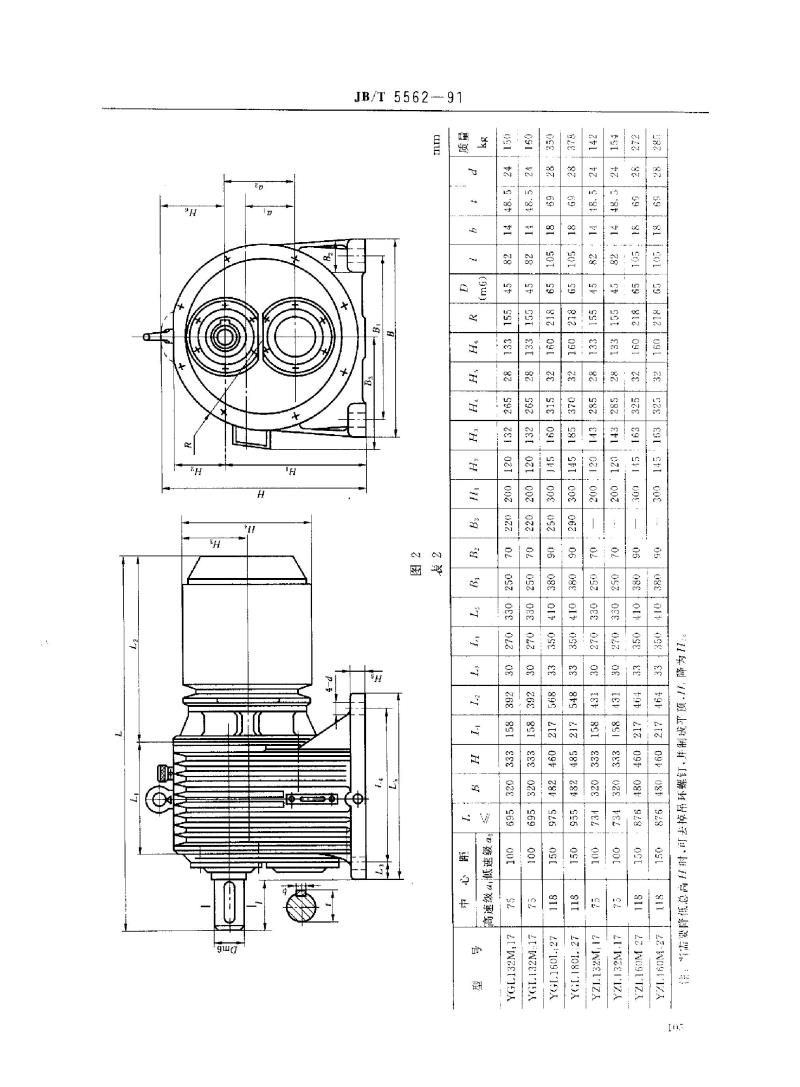

3.2 YGI、YZI系列电机减速器的型式及尺寸见图2、表2。

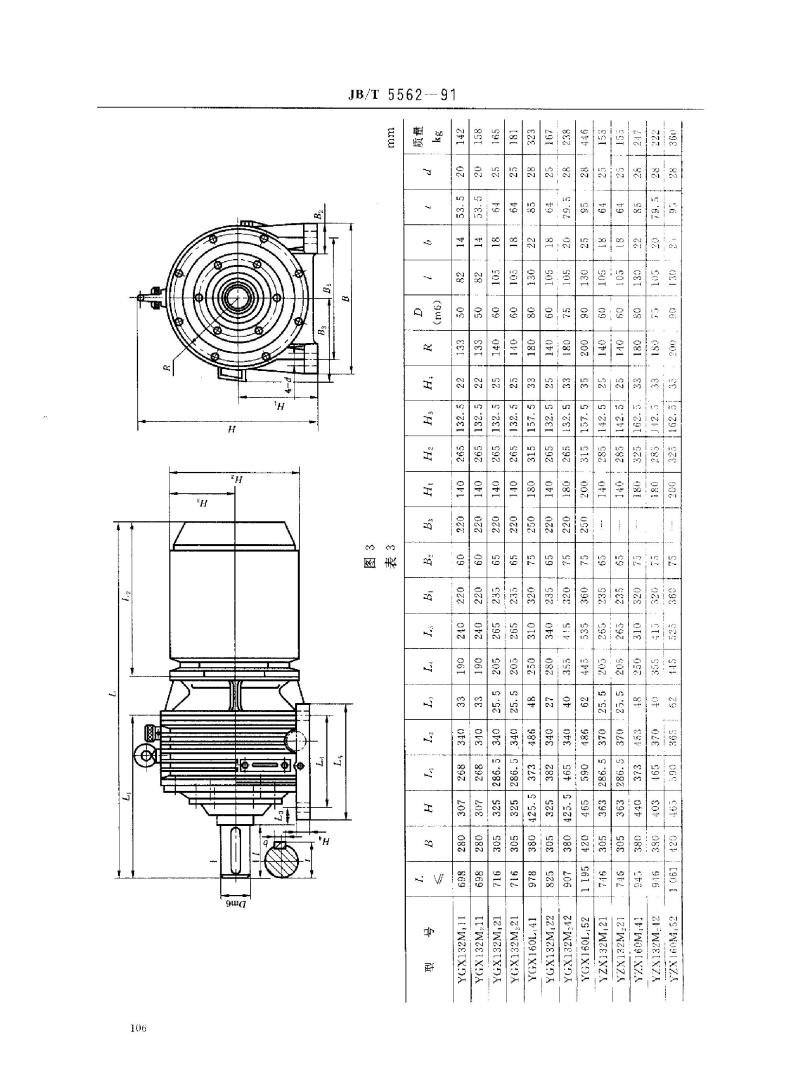

3.3 YGX、YZX系列电机减速器的型式及尺寸见图3、表3。

中华人民共和国机械电子工业部 1991-08-14 批准，1992-07-01 实施

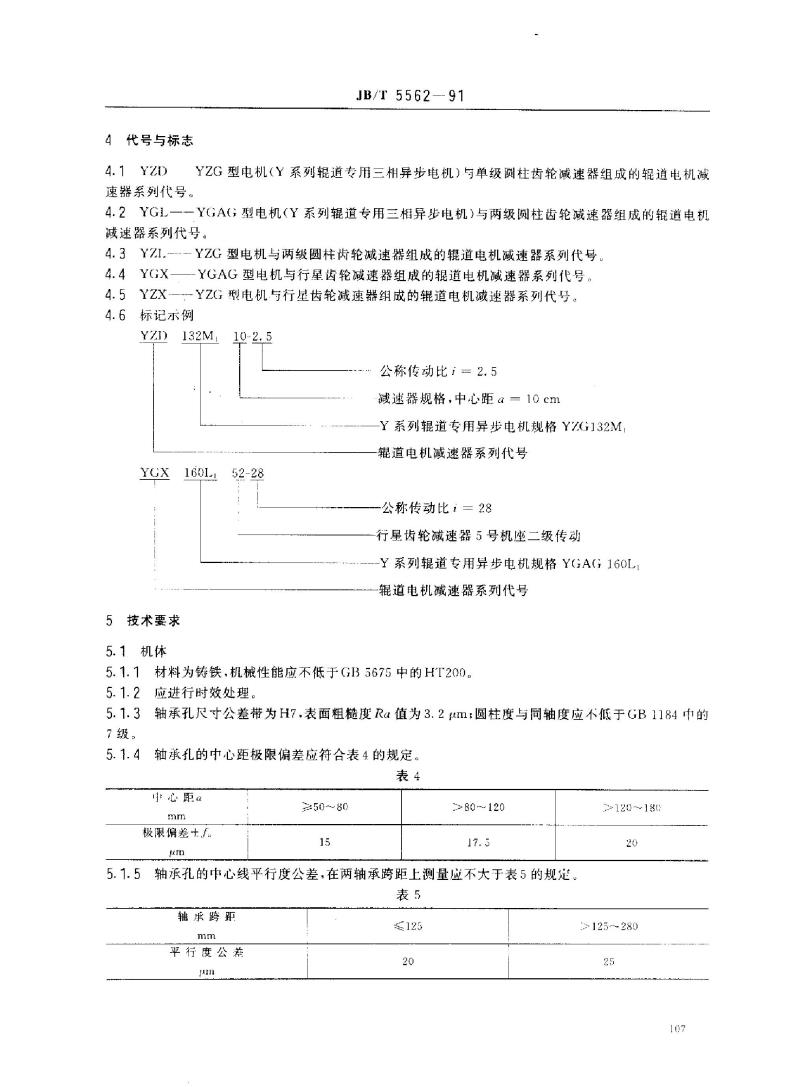

4 代号与标志
4.1 YZDwwW.bzxz.Net
YZD型电机（Y系列辊道专用三相异步电机）与单级圆柱齿轮减速器组成的辊道电机减速器系列代号。
4.2 YGI / YZI / YGX / YZX
各系列代号与结构形式、性能特点对应，具体参照附图及表格说明。
