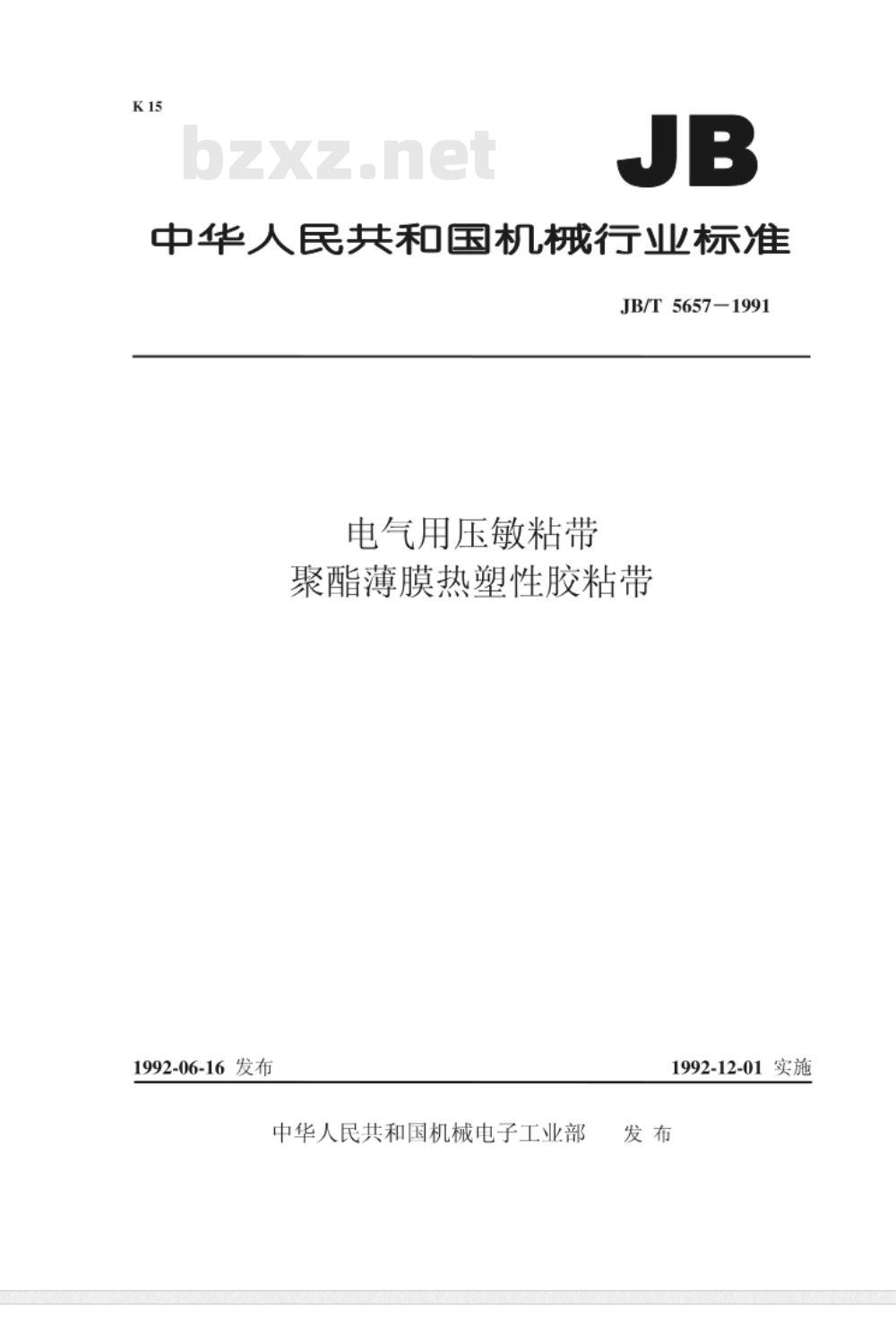

【机械行业标准(JB)】 电气用压敏粘带 聚酯薄膜热塑性胶粘带

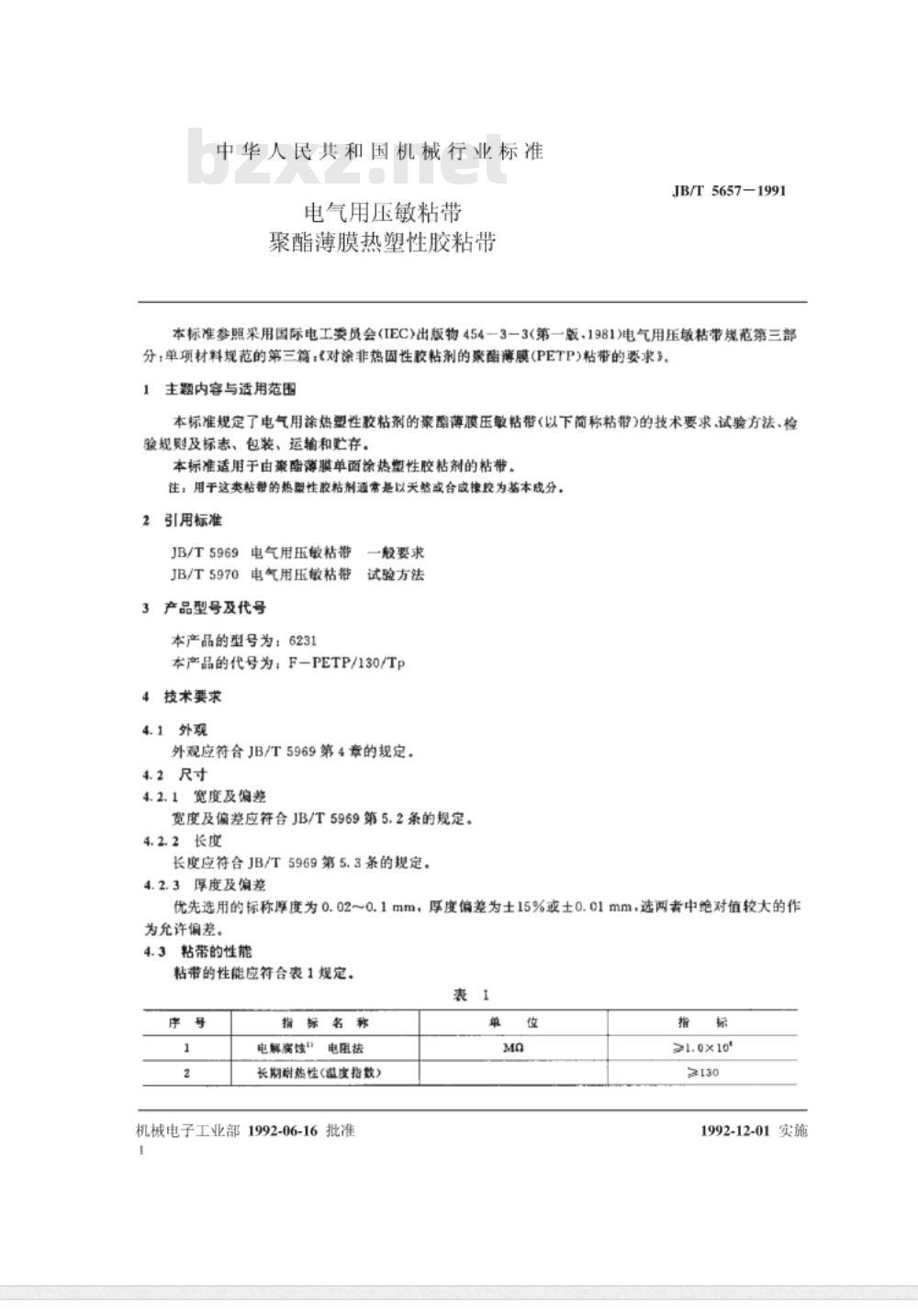

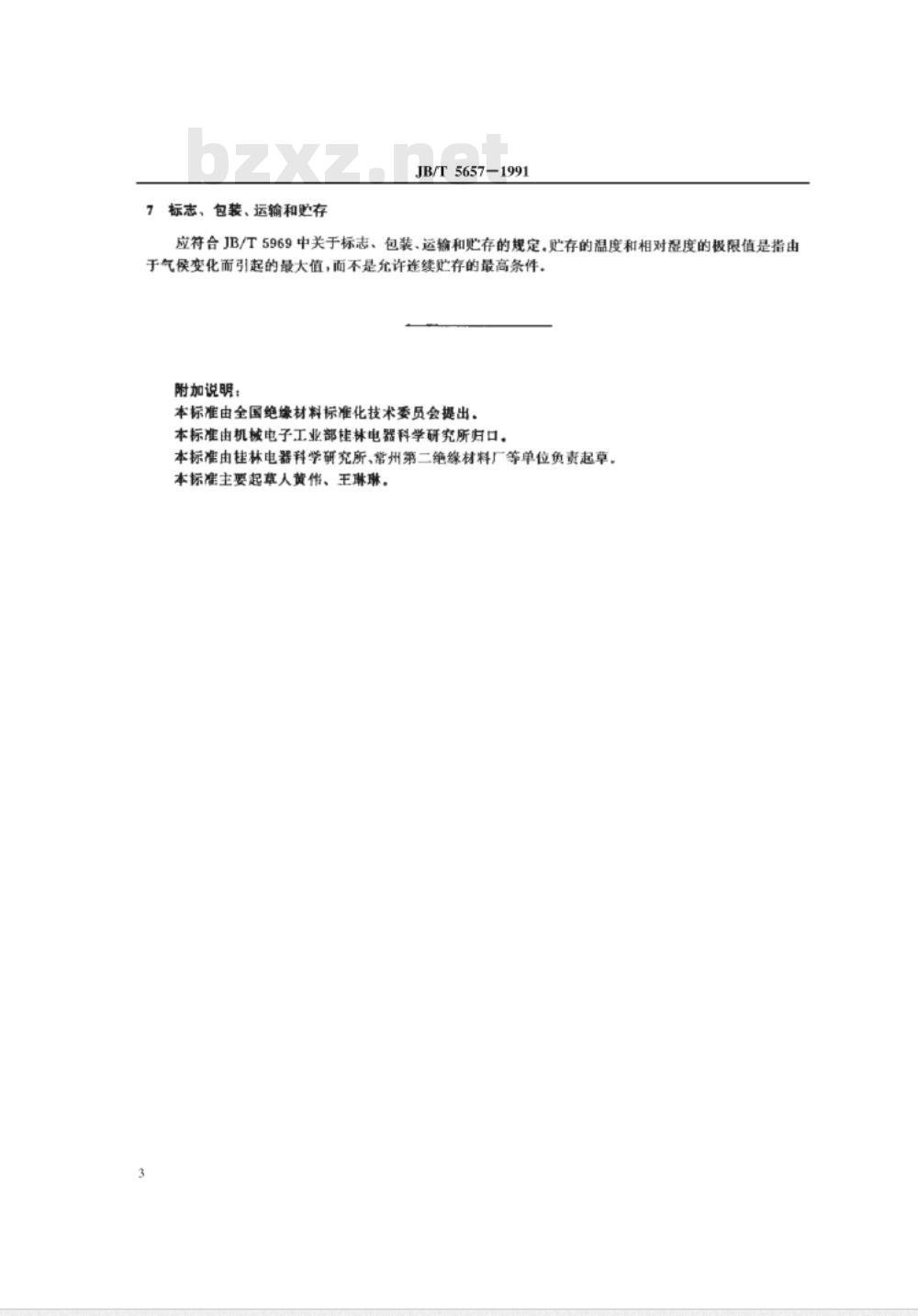

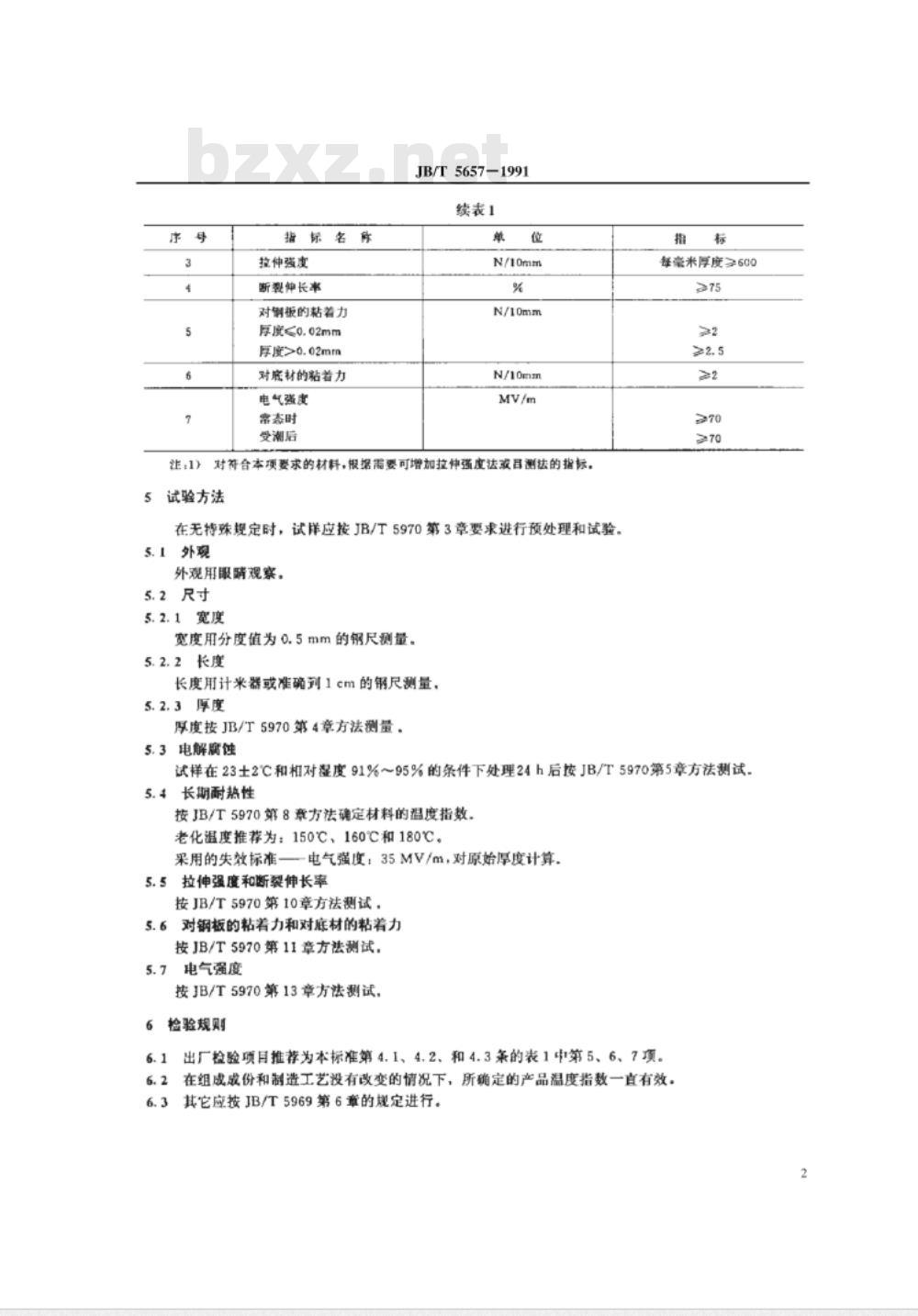

中华人民共和国机械行业标准 JB/T5657-1991 电气用压敏粘带 聚酯薄膜热塑性胶粘带 发布日期：1992-06-16 实施日期：1992-12-01 本标准参照采用国际电工委员会(IEC)出版物 454-3-3 (第一版,1981)《电气用压敏带规范第三部分：单项材料规范》第三篇：《对涂非热固性胶粘剂的聚酯薄膜(PETP)粘带的要求》。 1 主题内容与适用范围 本标准规定了电气用涂热塑性胶粘剂的聚酯薄膜压敏粘带（以下简称粘带）的技术要求、试验方法、检验规则及标志、包装、运输和贮存。适用于由聚酯薄膜单面涂热塑性胶粘剂制成的粘带。注：用于此类粘带的热塑性胶粘剂通常以天然或合成橡胶为基本成分。 2 引用标准 - JB/T5969 电气用压敏粘带 - JB/T5970 电气用压敏粘带 3 产品型号及代号 型号：6231 代号：F-PETP/130/Tp4 4 一般要求与技术要求 4.1 外观：应符合 JB/T5969 第4章规定。 4.2 尺寸： 4.2.1 宽度及偏差：应符合 JB/T5969 第5.2条规定。 4.2.2 长度：应符合 JB/T5969 第5.3条规定。 4.2.3 厚度及偏差：优先选用标称厚度0.02~0.1mm，厚度偏差为±15%或±0.01mm，以绝对值较大者为准。 4.3 粘带性能：应符合表1规定。 表1 粘带性能指标 序号 | 指标名称 | 单位 | 指标 1 | 电解腐蚀 | MO | >1.0×10 2 | 长期耐热性(温度指数) | 2130 | 3 | 拉伸强度 | N/10mm | 4 | 断裂伸长率 | % | 5 | 对制板的粘着力 | N/10mm | 6 | 对底材的粘着力 | N/10mm | 7 | 电气强度 常温/受潮后 | MV/m | 注：可根据需要增加拉伸强度法或目测法指标，试验按 JB/T5970 第3章预处理和测试。 5 试验方法 5.1 外观：用目测观察。 5.2 尺寸测量： 5.2.1 宽度：用分度值为0.5mm的钢尺测量。 5.2.2 长度：用计米器或精确至1cm的锯尺测量。 5.2.3 厚度：按 JB/T5970 第4章方法测量。 5.3 电解腐蚀：每毫米厚度>600 5.4 长期耐热性：按 JB/T5970 第8章方法确定材料温度指数，老化温度推荐150℃、160℃、180℃，失效标准：电气强度35MV/m，按原始厚度计算拉伸强度和断裂伸长率。 5.5 对钢板和底材的粘着力按 JB/T5970 第11章方法测试。 5.6 电气强度：按 JB/T5970 第13章方法测试。 6 检验规则 6.1 出厂检验项目推荐为本标准第4.1、4.2、4.3条表1中第5、6、7项。 6.2 产品温度指数在组成或制造工艺未改变时持续有效，其它应按 JB/T5969 第6章规定进行。 7 标志、包装、运输和贮存 应符合 JB/T5969 中关于标志、包装、运输和贮存的规定。贮存的温度和相对湿度极限值为因气候变化引起的最大值，而非允许连续贮存的最高条件。 附加说明 本标准由全国绝缘材料标准化技术委员会提出，由机械电子工业部桂林电器科学研究所归口，桂林电器科学研究所、常州第二绝缘材料厂等单位负责起草，主要起草人黄作、王琳琳。机械科学研究院出版发行。
