【机械行业标准(JB)】电气用压敏粘带聚酯薄膜热固性胶粘带

本网站发布时间： 2024-06-24 20:44:10

JB/T5658-1991
现行
　点击下载此标准

基本信息

标准号：
JB/T 5658-1991
标准名称：
电气用压敏粘带聚酯薄膜热固性胶粘带
标准类别：
机械行业标准(JB)
英文名称：
Electrical pressure-sensitive adhesive tape Polyester film thermosetting adhesive tape
标准状态：
现行
发布日期：
1992-06-16
实施日期：
1992-12-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
714.58 KB

手机扫码下载更方便

标准分类号

中标分类号：
电工>>电工材料和通用零件>>K15电工绝缘材料及其制品

关联标准

采标情况：
neq IEC 60454-3-2:1981

出版信息

出版社：
机械工业出版社
页数：
5页
标准价格：
8.0 元
出版日期：
1992-11-01

其他信息

起草人：
黄伟、曾启国
起草单位：
桂林电器科学研究所、嘉兴绝缘材料厂等单位负责
提出单位：
全国绝缘材料标准化技术委员会
发布部门：
中华人民共和国机械电子工业部
相关标签：
电气聚酯薄膜热固性胶粘带

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了电气用途热固性胶粘剂的聚酰亚胺薄膜压敏粘带的技术要求、试验方法、检验规则及标志、包装、运输和贮存规定。本标准适用于聚酯薄膜单面涂热固性胶粘剂的粘带。 JB/T 5658-1991 电气用压敏粘带聚酯薄膜热固性胶粘带 JB/T5658-1991

标准内容

部分标准内容：

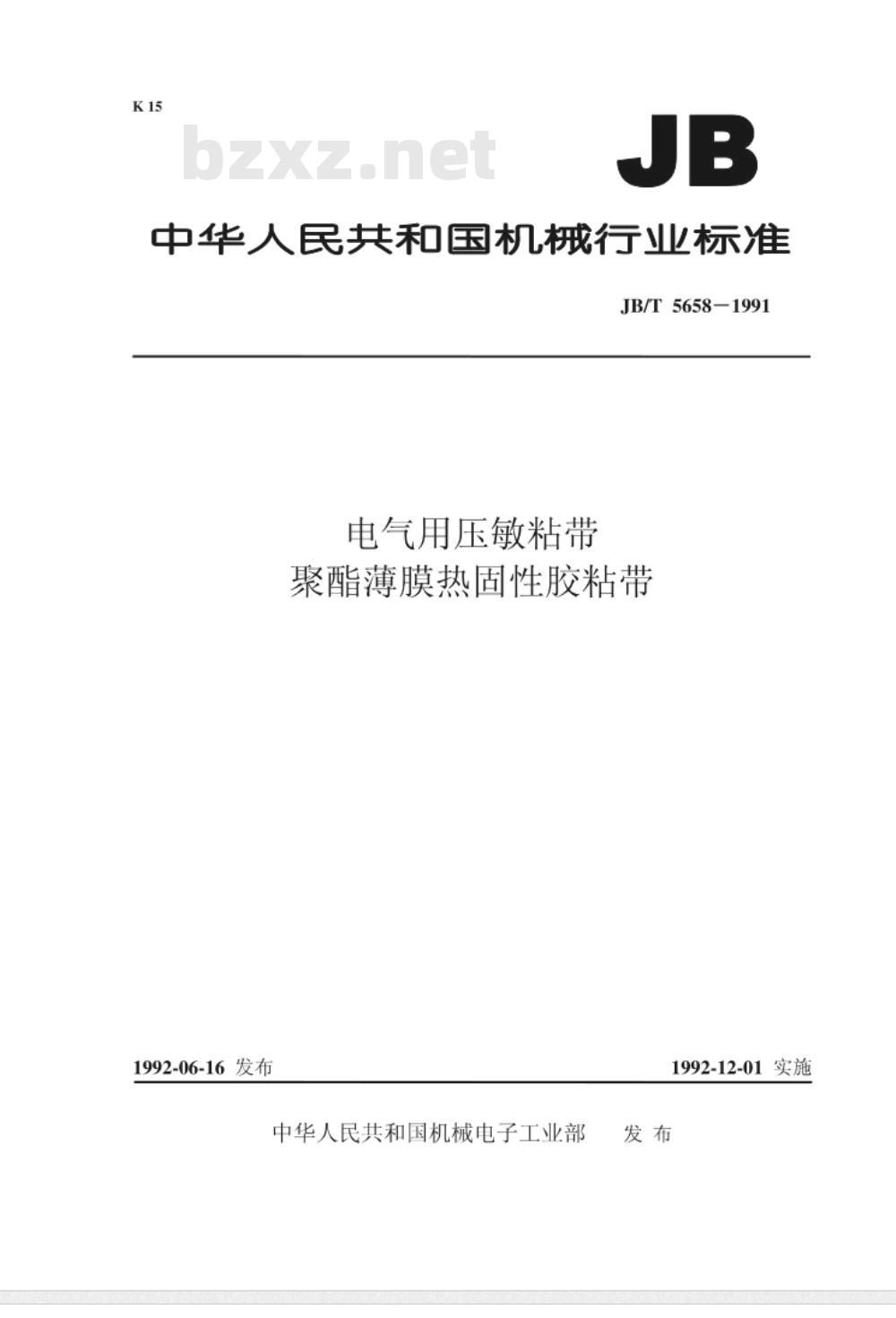

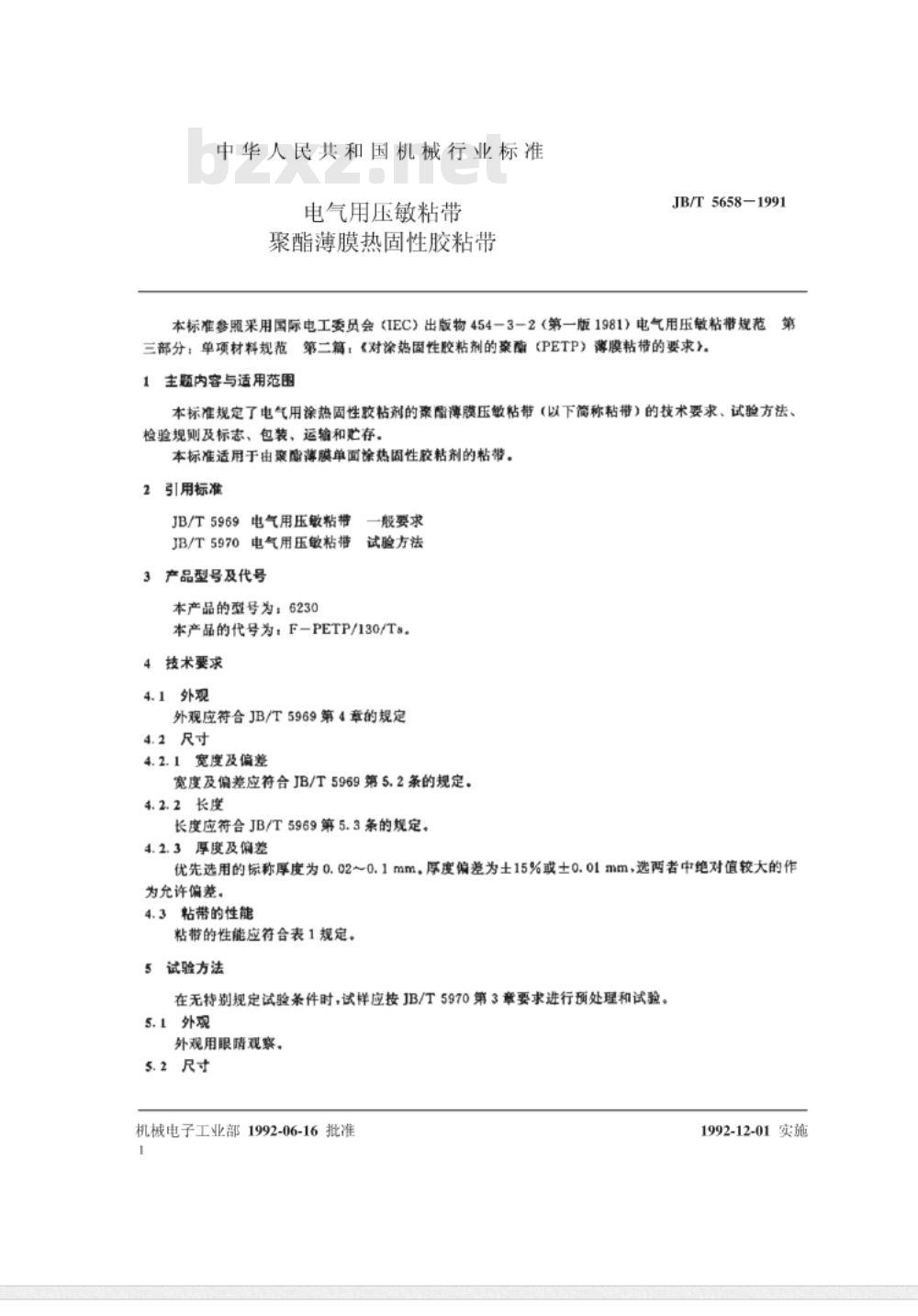

中华人民共和国机械行业标准 JB/T5658-1991
电气用压敏粘带 聚酯薄膜热固性胶粘带
发布日期：1992-06-16
实施日期：1992-12-01

本标准参照采用国际电工委员会（IEC）出版物 454-3-2（第一版1981）《电气用压敏粘带规范第三部分：单项材料规范第二篇：对涂热固性胶粘剂的聚酯(PETP)薄膜粘带的要求》。

主题内容与适用范围
本标准规定了电气用涂热固性胶粘剂的聚酯薄膜压敏粘带（以下简称粘带）的技术要求、试验方法、检验规则及标志、包装、运输和贮存。本标准适用于由聚酯薄膜单面涂热固性胶粘剂制成的粘带。

引用标准
- JB/T5969 电气用压敏粘带
- JB/T5970 电气用压敏粘带试验方法

产品型号及代号
型号：6230
代号：F-PETP/130/Ts

技术要求
1 外观：应符合 JB/T5969 第4章规定。
2 尺寸：
2.1 宽度及偏差：应符合 JB/T5969 第5.2条规定。
2.2 长度：应符合 JB/T5969 第5.3条规定。
2.3 厚度及偏差：优先选用标称厚度0.02~0.1mm，厚度偏差为±15%或±0.01mm，以绝对值较大者为准。
3 粘带性能：应符合表1规定。

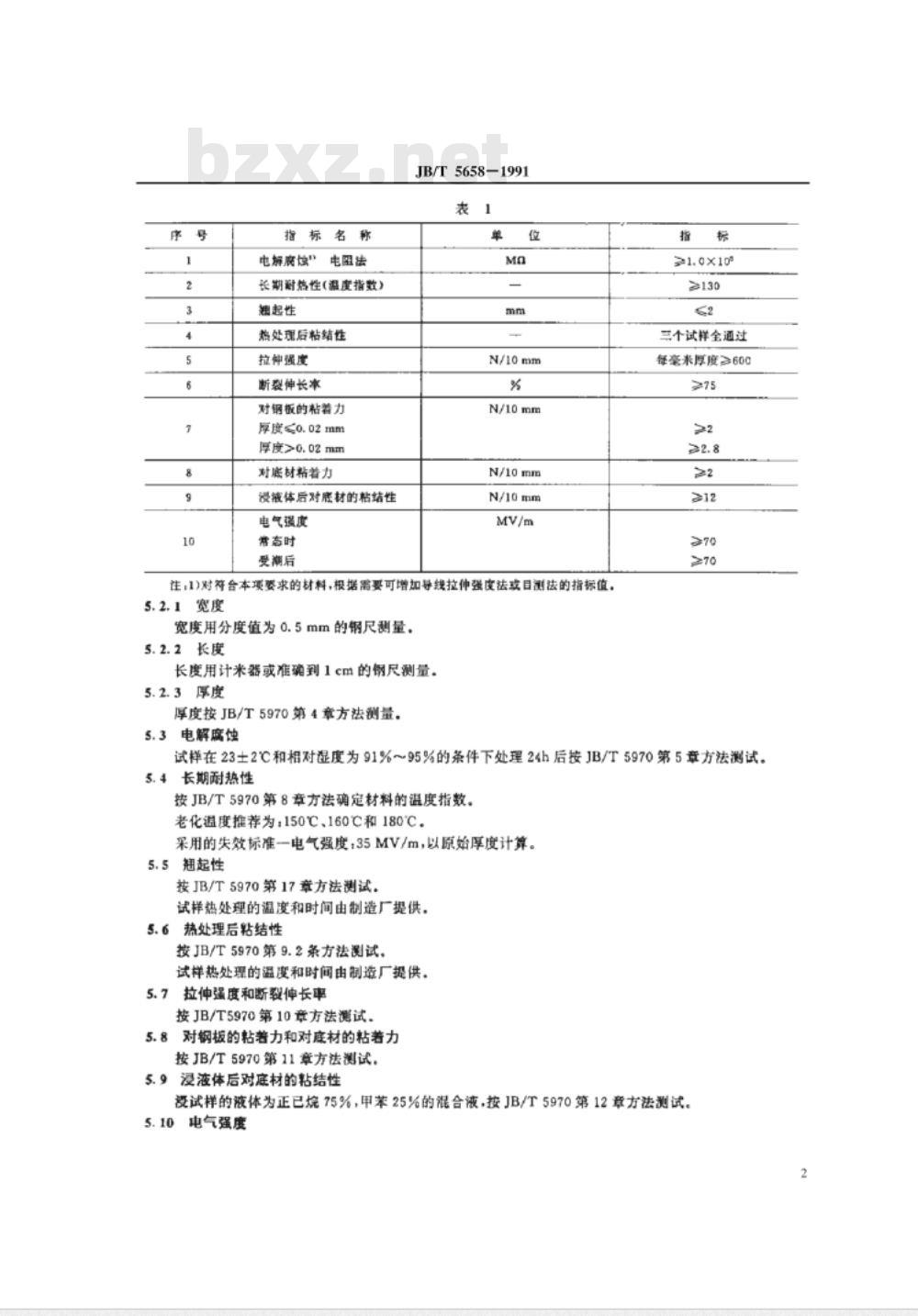

表1 粘带性能指标
序号 | 指标名称 | 单位 | 指标
| 电解腐蚀 | Ma | ≥1.0×10
| 电阻法 | mm | ≥130
| 长期耐热性(温度指数) | - | ≥2
| 翘起性 | - | ≥2.8
| 热处理后粘结性 | - | >2
| 拉伸强度 | N/10mm | ≥12
| 断裂伸长率 | % | ≥70
| 对钢板的粘着力 厚度≤0.02mm | N/10mm | ≥70
| 对钢板的粘着力 厚度>0.02mm | N/10mm | ≥70
| 对底材的粘着力 | N/10mm | ≥70
| 浸液体后对底材的粘结性 | N/10mm | ≥70
| 电气强度 常态/受潮后 | MV/m | 35
注：符合要求的材料可根据需要增加拉伸强度或目测法指标，试验按 JB/T5970 第3章预处理和测试。

试验方法
1 外观：用目测观察。
2 尺寸测量：
2.1 宽度：用分度值为0.5mm的钢尺测量。
2.2 长度：用计米器或精确至1cm的钢尺测量。
2.3 厚度：按 JB/T5970 第4章方法测量。
3 电解腐蚀：按 JB/T5970 第5章方法测试。
4 长期耐热性：按 JB/T5970 第8章方法确定材料温度指数，老化温度推荐150℃、160℃、180℃，失效标准为电气强度35MV/m，以原始厚度计算。
5 翘起性：按 JB/T5970 第17章方法测试，由制造厂提供热处理温度和时间。
6 热处理后粘结性：按 JB/T5970 第9.2条方法测试。
7 拉伸强度和断裂伸长率：按 JB/T5970 第10章方法测试。
8 对钢板及底材的粘着力：按 JB/T5970 第11章方法测试。
9 浸液体后对底材的粘结性：试样液体为正已烷75%、甲苯25%混合液，按 JB/T5970 第12章方法测试。
10 电气强度：按 JB/T5970 第13章方法测试。

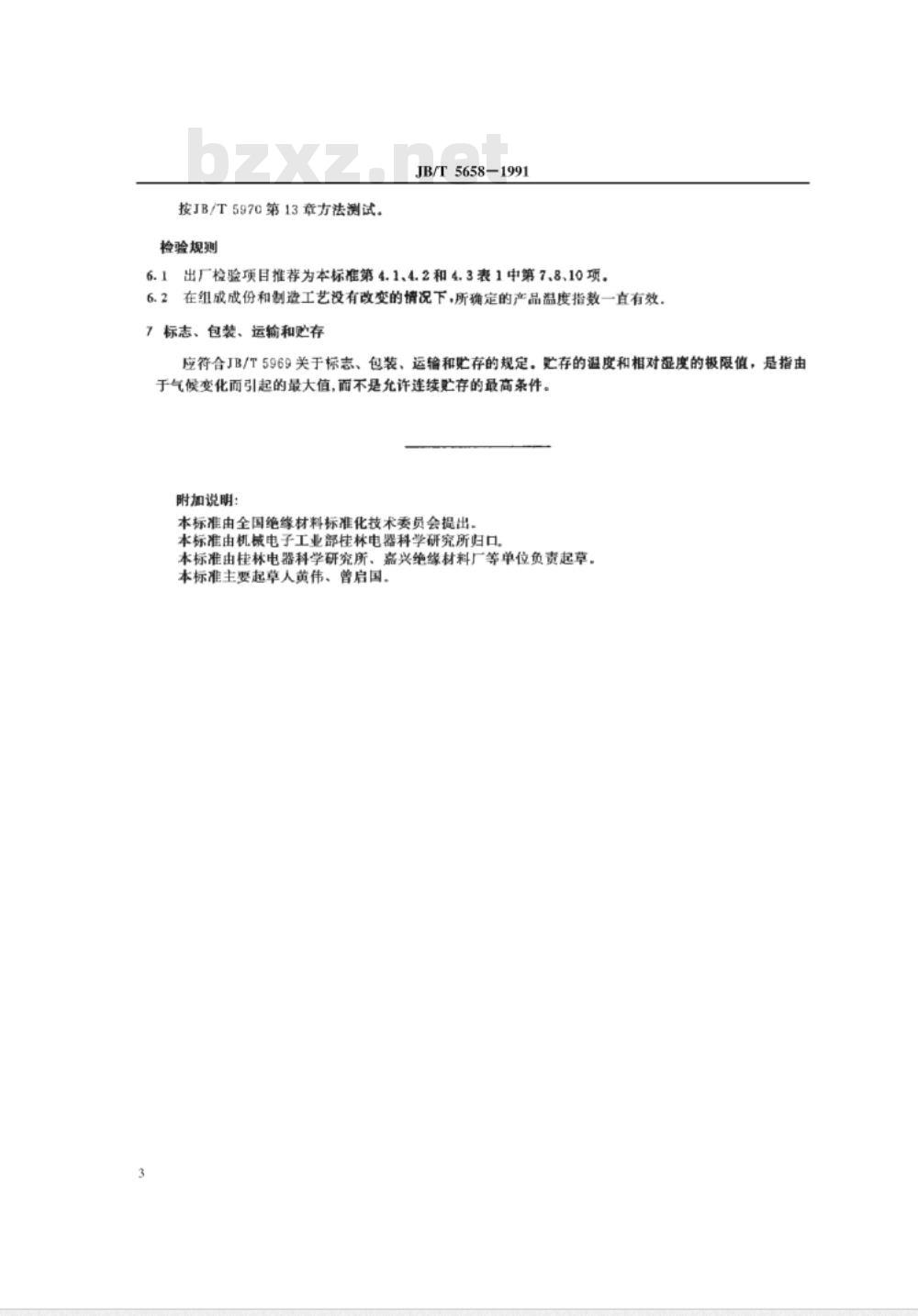

检验规则
1 出厂检验项目推荐为本标准第4.1、4.2及4.3表1中第7、8、10项。
2 在组成成分和制造工艺未改变情况下，产品温度指数持续有效，其余按 JB/T5969 第6章规定。

标志、包装、运输和贮存
应符合 JB/T5969 中关于标志、包装、运输和贮存的规定。贮存温度和相对湿度极限值指因气候变化引起的最大值，而非允许连续贮存的最高条件。

附加说明
本标准由全国绝缘材料标准化技术委员会提出，由机械电子工业部桂林电器科学研究所归口，桂林电器科学研究所、嘉兴绝缘材料厂等单位起草，主要起草人黄伟、曾启国。机械科学研究院出版发行。

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
