【机械行业标准(JB)】 透射式投影器性能特性 测定方法

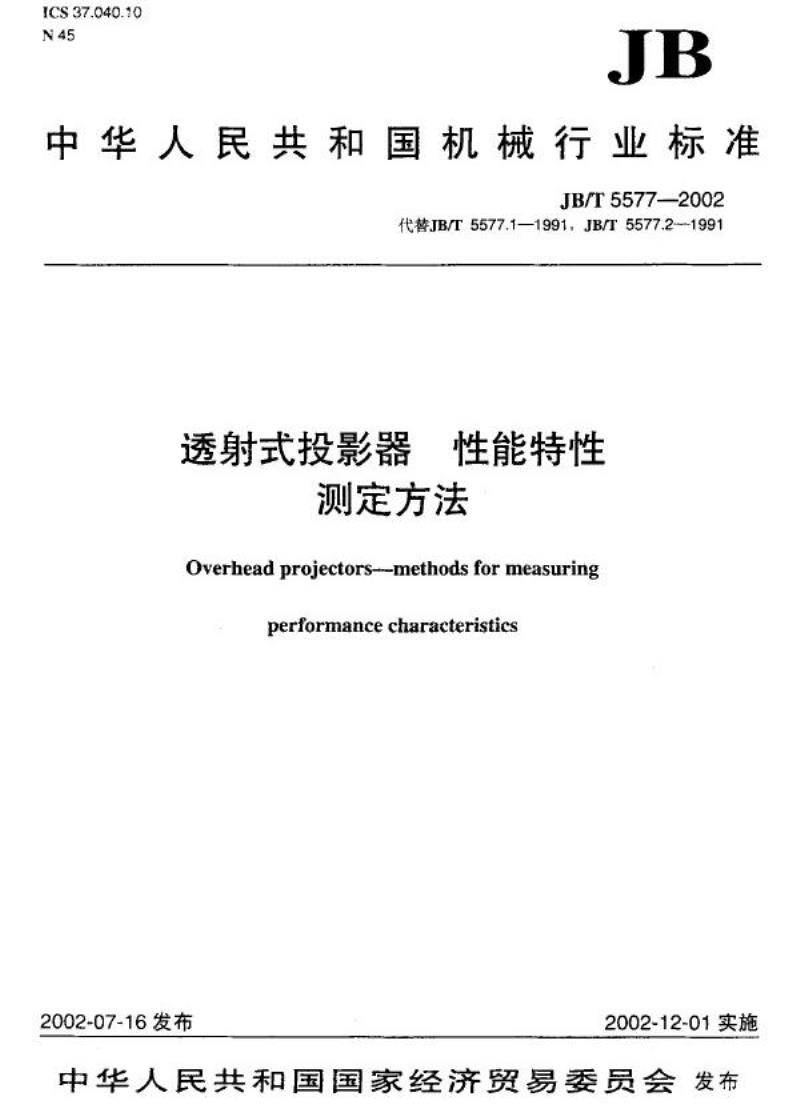

中华人民共和国机械行业标准
JB/T5577—2002
透射式投影器性能特性测定方法

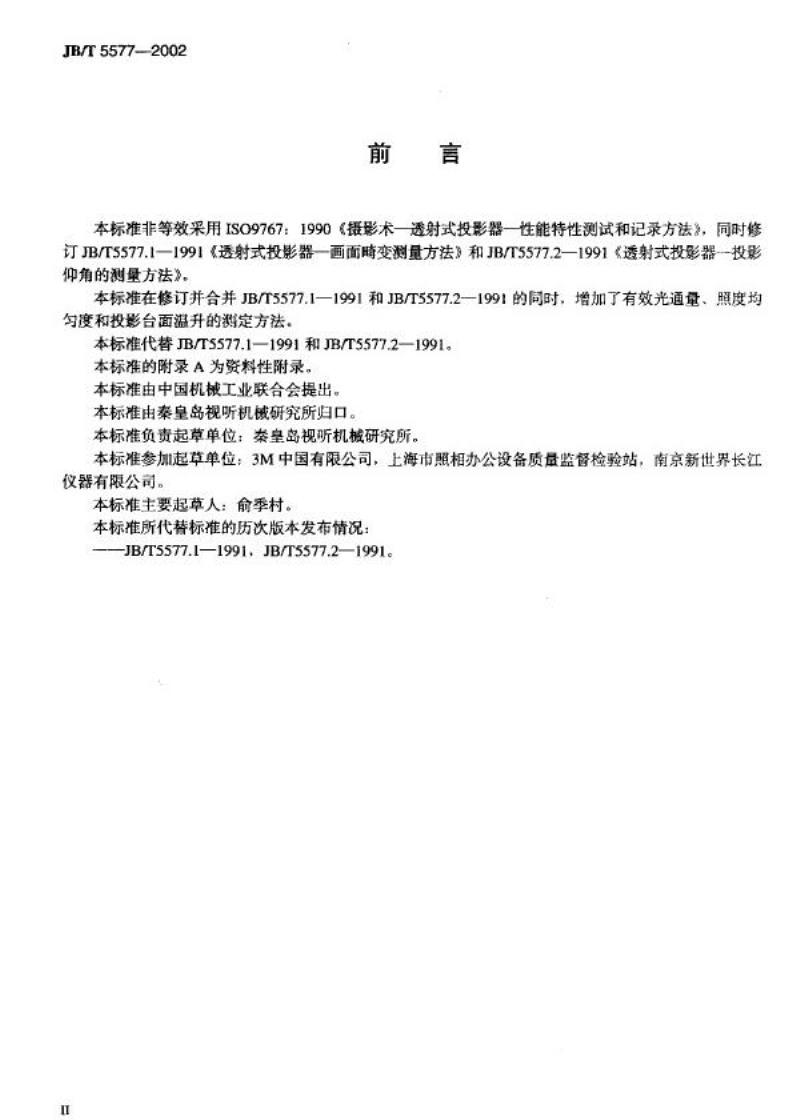

前言
本标准非等效采用ISO 9767:1990《摄影术—透射式投影器—性能特性测试和记录方法》，同时修订了JB/T5577.1—1991《透射式投影器—画面畸变测量方法》和JB/T5577.2—1991《透射式投影器—投影仰角的测量方法》。本标准在修订并合并上述标准的同时，增加了有效光通量、照度均匀度和投影台面温升的测定方法。本标准的附录A为资料性附录。
本标准由中国机械工业联合会提出，由秦皇岛视听机械研究所归口。起草单位包括秦皇岛视听机械研究所、3M中国有限公司、上海市照相办公设备质量监督检验站和南京新世界长江仪器有限公司。主要起草人：俞季村。

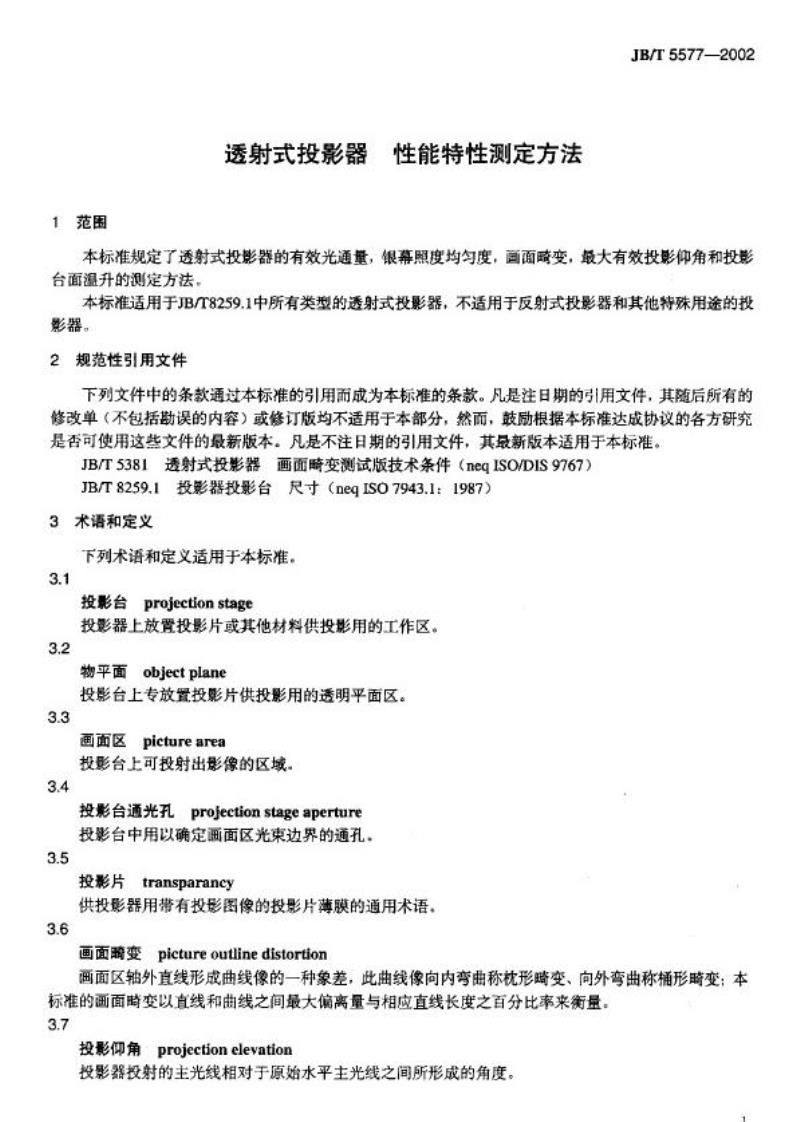

1 范围
本标准规定了透射式投影器的有效光通量、银幕照度均匀度、画面畸变、最大有效投影仰角和投影台面温升的测定方法。本标准适用于JB/T8259.1中所有类型的透射式投影器，不适用于反射式投影器及其他特殊用途投影器。

2 规范性引用文件
下列文件的条款通过本标准的引用而成为本标准条款。注日期的引用文件，其随后修改或修订版不自动适用，但鼓励研究其最新版本。
- JB/T5381 透射式投影器画面畸变测试版技术条件
- JB/T8259.1 投影器投影台尺寸

3 术语和定义
3.1 投影台（projection stage）: 投影器上放置投影片或其他材料供投影用的工作区。
3.2 物平面（object plane）: 投影台上专放置投影片供投影用的透明平面区。
3.3 画面区（picture area）: 投影台上可投射出影像的区域。
3.4 投影台通光孔（projection stage aperture）: 投影台中用于确定画面区光束边界的通孔。
3.5 投影片（transparency）: 供投影器用、带有投影图像的投影片薄膜。
3.6 画面变（picture outline distortion）: 画面区轴外直线形成曲线像的一种像差。曲线像向内弯曲称枕形畸变，向外弯曲称桶形畸变，本标准以直线与曲线最大偏离量占相应直线长度的百分比衡量。
3.7 投影仰角（projection elevation）: 投影器投射主光线相对于原始水平主光线形成的角度。

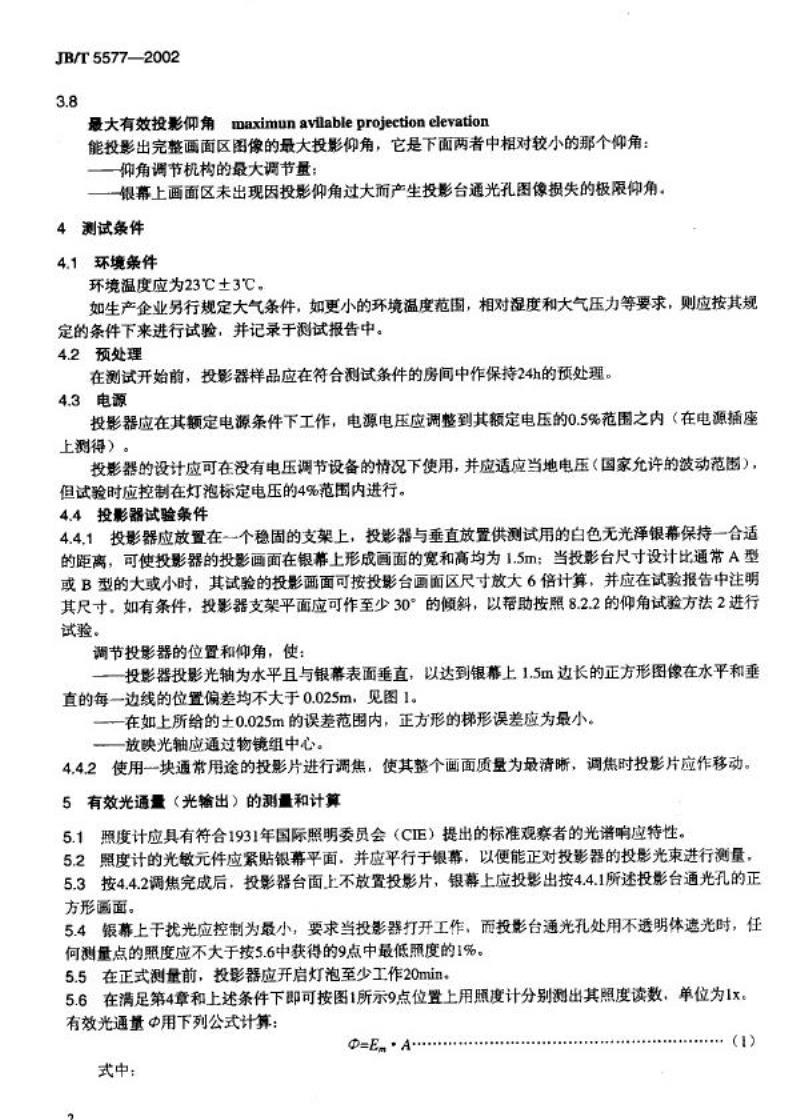

3.8 最大有效投影仰角（maximum available projection elevation）: 能投射完整画面区图像的最大投影仰角，为仰角调节机构的最大调节量与银幕上画面区未出现通光孔图像损失两者中的较小值。

4 测试条件
4.1 环境条件: 环境温度应为23℃±3℃。如生产企业另有规定，应按其条件进行测试并记录。
4.2 预处理: 测试前，投影器样品应在符合测试条件的房间中保持24小时。
4.3 电源: 投影器应使用符合额定电压和频率的电源进行测试。
4.4 投影器试验条件: 测试过程中投影器应在标准环境条件下操作。

5 有效光通量的测量与计算
6 照度均匀度的计算
7 画面畸变的测量与计算
8 最大有效投影仰角的测量与计算
8.1 最大有效投影仰角的确定
8.2 最大有效投影仰角的测量与计算
9 投影台面温升的测量与计算

附录A（资料性附录）
透射式投影器投影仰角计算公式推导及示意图，包括银幕上画面尺寸、光测量点位置、画面畸变正方形图案投影示意及投影仰角示意图。
