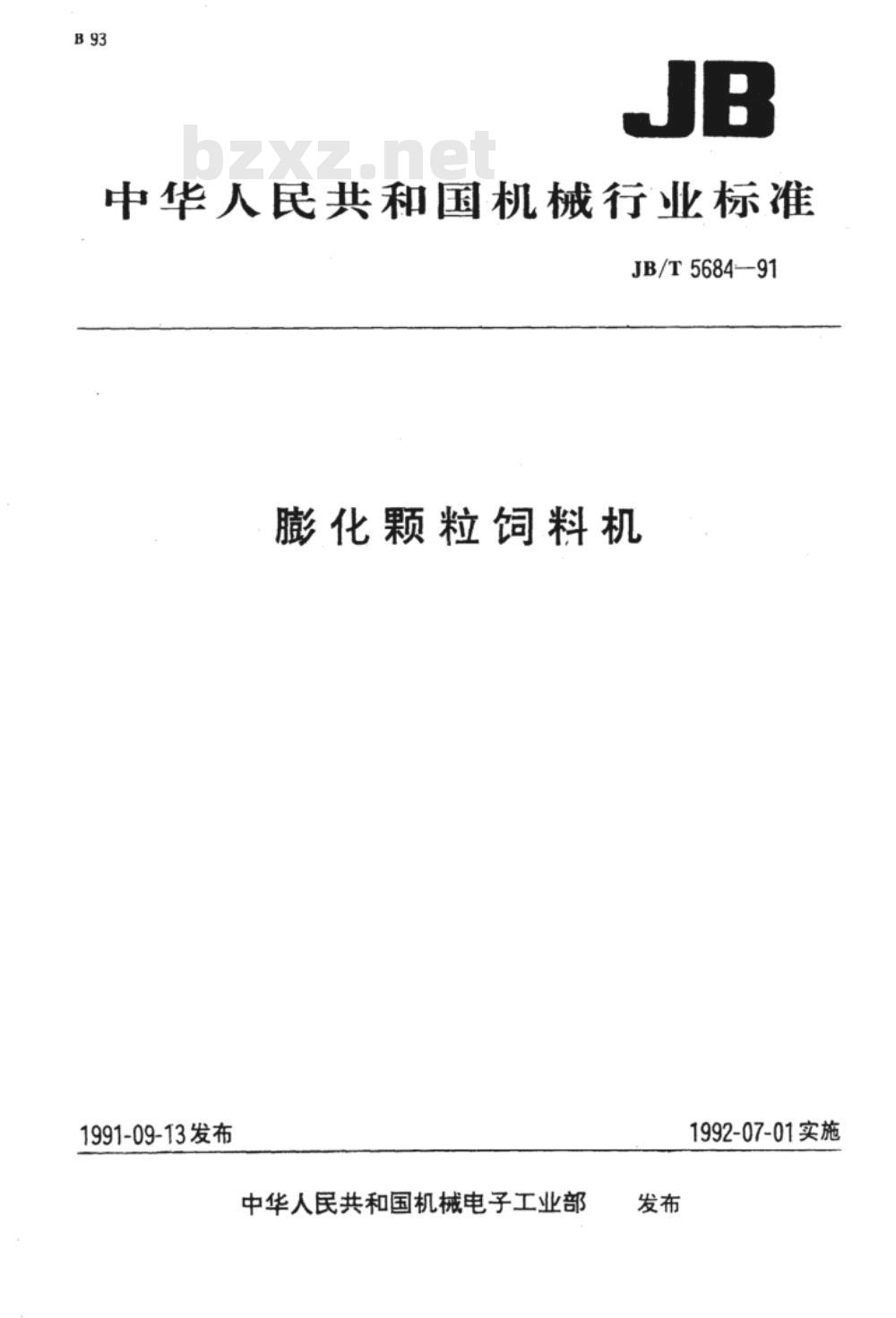

【机械行业标准(JB)】 膨化颗粒饲料机

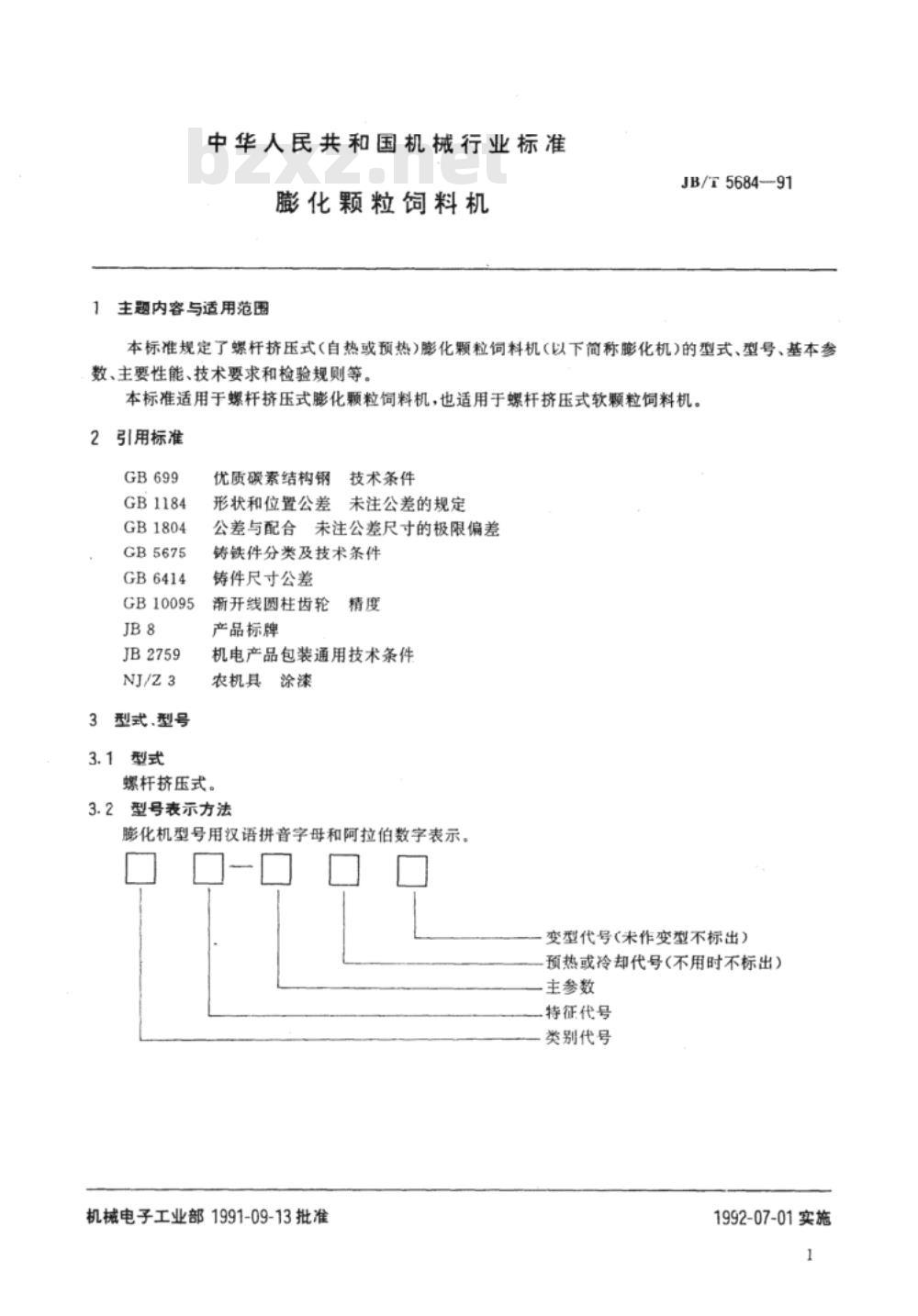

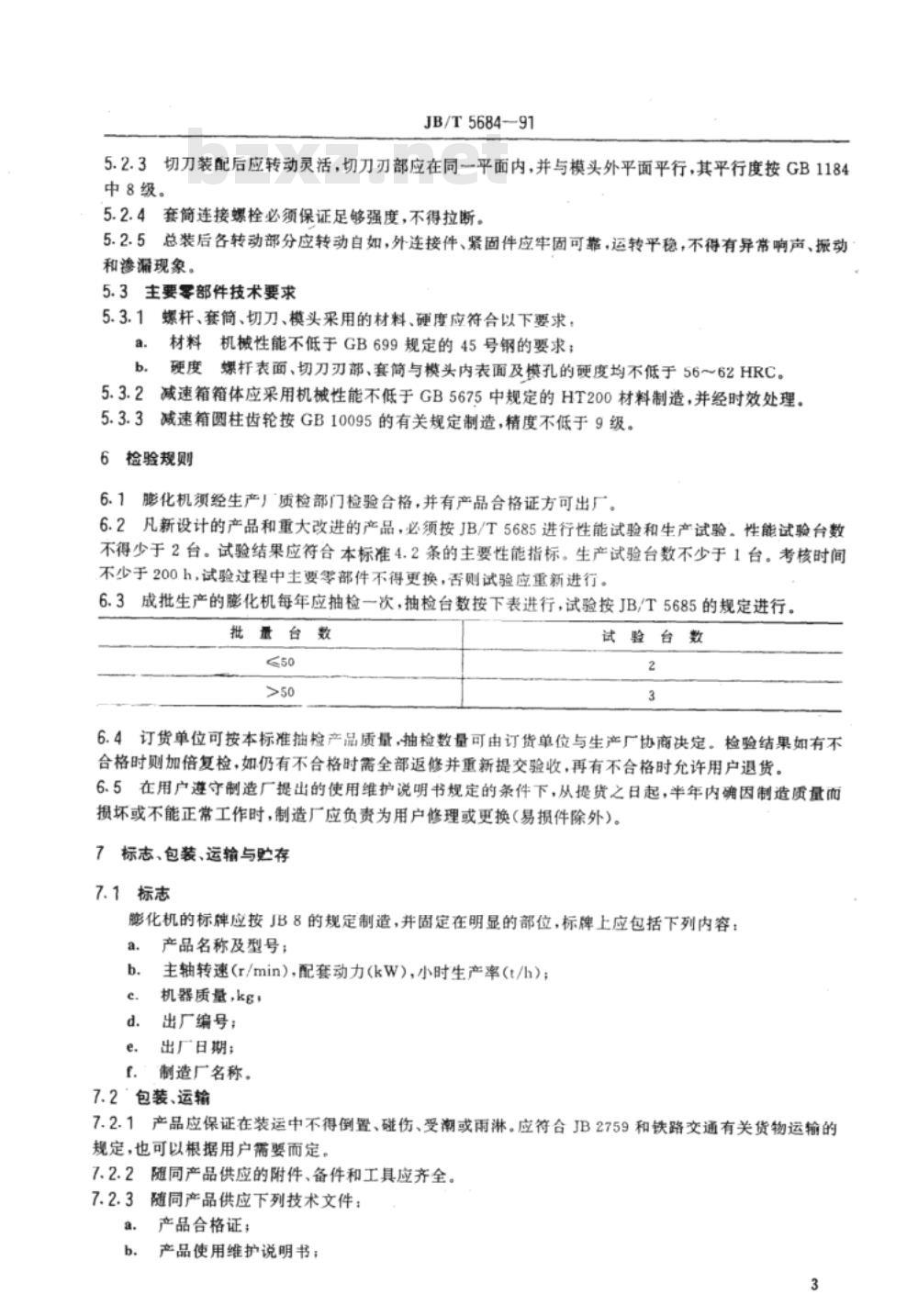

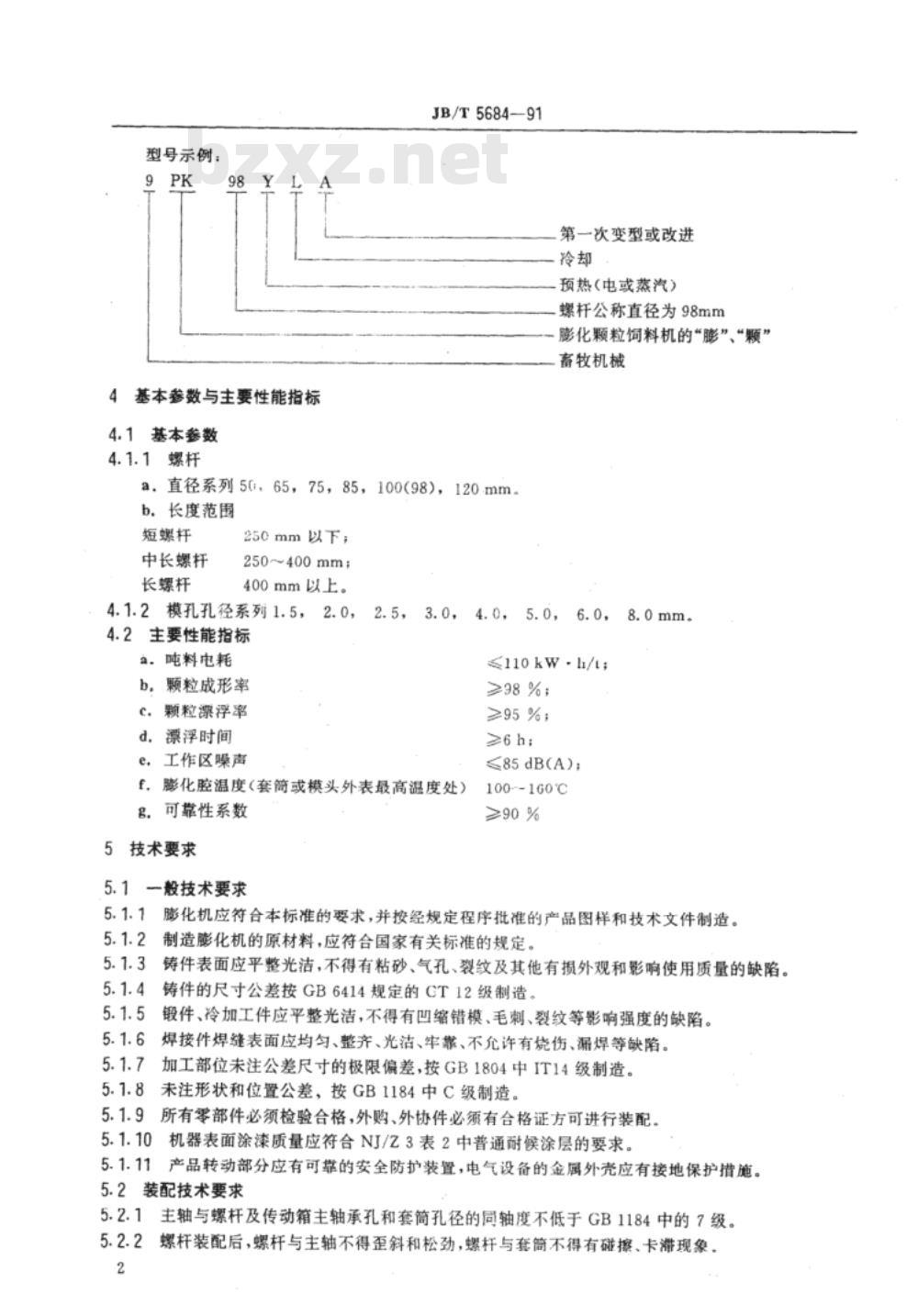

中华人民共和国机械行业标准 JB/T5684-91 膨化颗粒饲料机 1991-09-13发布，中华人民共和国机械电子工业部1992-07-01实施。 1 主题内容与适用范围 本标准规定了螺杆挤压式（自热或预热）膨化颗粒饲料机（以下简称膨化机）的型式、型号、基本参数、主要性能、技术要求和检验规则。本标准适用于螺杆挤压式膨化颗粒饲料机，也适用于螺杆挤压式软颗粒饲料机。 2 规范性引用文件 GB 699 GB 1184 GB 1804 GB 5675 GB 6414 GB 10095 JB 8 JB 2759 NJ/Z3 3 型式与型号 3.1 型式 螺杆挤压式。 3.2 型号表示方法 膨化机型号用汉语拼音字母和阿拉伯数字表示。变型代号（未作变型不标出），预热或冷却代号（不用时不标出），主参数、特征代号、类别代号。 型号示例：9PK-98Y。 4 基本参数与主要性能指标 4.1 基本参数 4.1.1 螺杆 直径系列：50、65、75、85、100(98)、120 mm；长度范围：短螺杆≤250 mm，中长螺杆250～400 mm，长螺杆>400 mm。 4.1.2 模孔孔径系列：1.5、2.0 mm。 4.2 主要性能指标 吨料电耗：110 kWh/t；颗粒成形率≥98%；颗粒漂浮率≥95%；漂浮时间≥6 h；工作区噪声≤85 dB(A)；膨化腔温度100～160℃；可靠性系数≥90%；切刀间隙8.0 mm。 5 技术要求 5.1 一般技术要求 膨化机应符合本标准要求，并按批准的产品图样和技术文件制造。原材料应符合国家标准规定。铸件表面应平整光洁，无粘砂、气孔、裂纹等缺陷，尺寸公差按GB6414 CT12级。锻件、冷加工件应平整光洁，无影响强度的缺陷。焊接件焊缝应均匀、整齐、光洁、牢靠。未注公差尺寸按GB1804 IT14级，形状和位置公差按GB1184 C级。零部件必须检验合格，外购、外协件必须有合格证。表面涂漆应符合NJ/Z3普通耐候涂层要求。转动部分应有安全防护，电气设备金属外壳应接地。 5.2 装配技术要求 主轴与螺杆及传动箱主轴承孔和套筒孔径同轴度不低于GB1184 7级。螺杆装配后不得歪斜松劲，螺杆与套筒不得碰擦、卡滞。切刀装配后应转动灵活，刃部在同平面内，并与模头外平面平行，平行度按GB1184 8级。套筒连接螺栓必须保证足够强度。总装后各转动部分应自如，外连接件、紧固件应牢固可靠，运转平稳，无异常响声、振动和渗漏。 5.3 主要零部件技术要求 螺杆、套筒、切刀、模头材料和硬度应符合要求。材料机械性能不低于GB699 45号钢，螺杆表面、切刀刃部、套筒及模头内表面及模孔硬度不低于56～62 HRC。减速箱箱体机械性能不低于GB5675 HT200，经过时效处理。减速箱圆柱齿轮按GB10095制造，精度不低于9级。 6 检验规则 6.1 膨化机须经生产厂质检部门检验合格，并有产品合格证方可出厂。 6.2 新设计和重大改进的产品必须按JB/T5685进行性能试验和生产试验，试验台数不得少于2台，结果应符合本标准4.2条主要性能指标。
